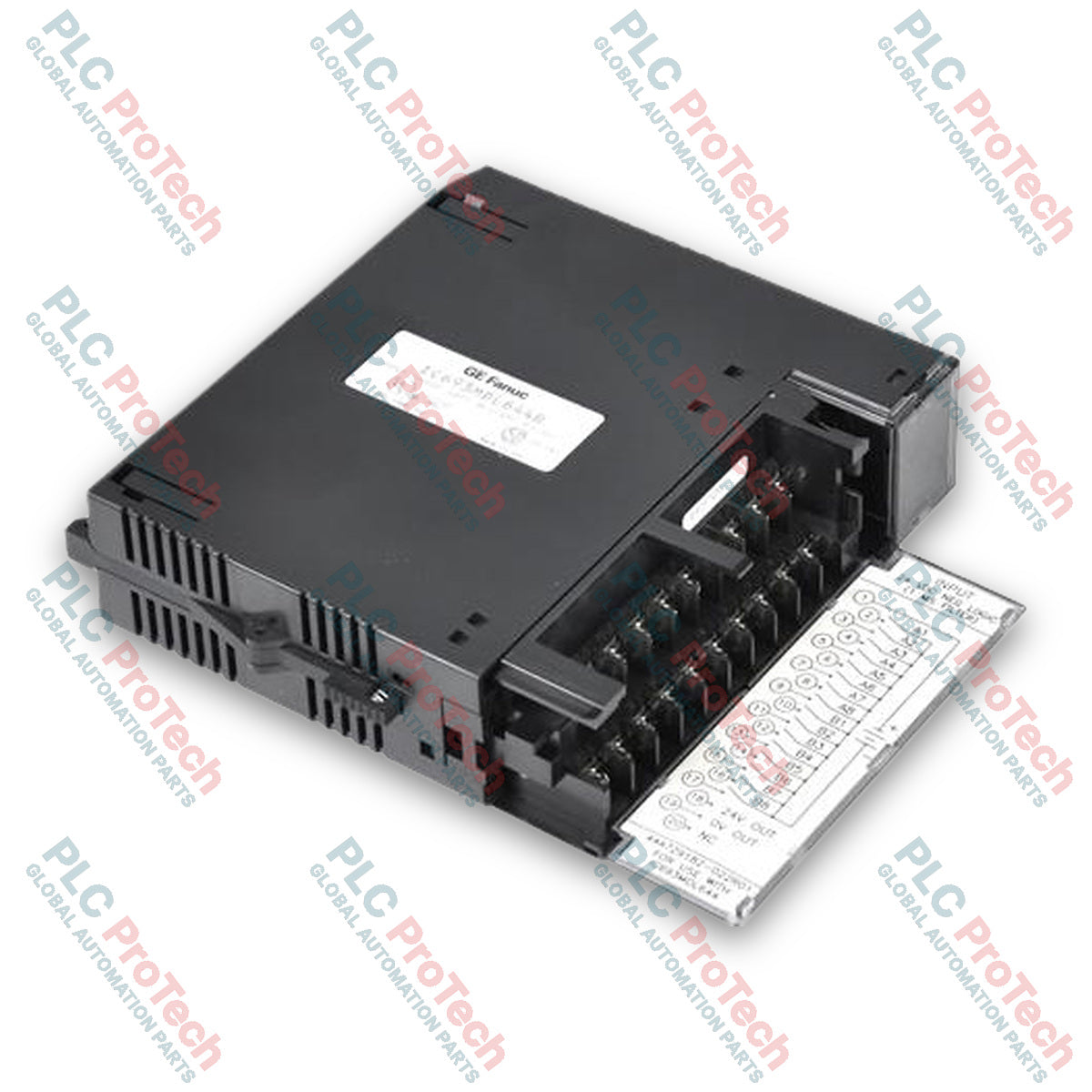

General Electric IC693MDL644 Series 90-30 24 VDC modul rychlých vstupů s negativní logikou

Popis

General Electric IC693MDL644 je 16bodový modul rychlých vstupů 24 V DC s negativní logikou, určený pro systémy programovatelných logických automatů GE Fanuc Series 90-30. Poskytuje digitální rozhraní mezi sběrnicí PLC a externími diskrétními zařízeními v provozu, která vyžadují rychlé snímání signálu, například vysokorychlostními indukčními spínači, optickými senzory, tlačítky a koncovými spínači. Při použití obvodů s negativní logikou vstupní kanály dodávají proud do externích vstupních zařízení, která spínají signálový obvod k zápornému napájecímu potenciálu.

Na rozdíl od standardních stejnosměrných diskrétních modulů Series 90-30, které mají typické zpoždění filtrování signálu 7 ms, nabízí IC693MDL644 zrychlenou dobu odezvy obvykle 1 ms. Všech 16 bodů je uspořádáno v jedné společné skupině a sdílí interní společný obvod připojený prostřednictvím čelního odnímatelného svorkového konektoru s 20 pozicemi. Vysokonapěťová izolace chrání interní logické obvody sběrnice před přechodovými jevy v provozu a šumem způsobeným zemními poruchami.

Vlastnosti

• 16 diskrétních stejnosměrných vstupních kanálů v jedné společné skupině.
• Rychlá doba odezvy vstupů, typicky 1 ms, pro časově kritické snímání.
• Konstrukce s negativní logikou, při níž se spínače v provozu připojují mezi vstupní svorky a zápornou napájecí sběrnici.
• Izolace 1500 V mezi vstupními obvody na straně provozu a logickou stranou PLC.
• Dvě řady zelených indikátorů LED (A1 až A8 a B1 až B8) zobrazující aktuální stav kanálů ZAP/VYP.
• Odnímatelná čelní svorkovnice s 20 svorkami pro rychlé zapojení, údržbu modulu a výměnu desky.
• Standardní modrá vložka čelního panelu označující klasifikaci stejnosměrného modulu nízkého napětí.

Technické specifikace

Zapojení a připojení v provozu

Vodiče v provozu se připojují přímo k odnímatelné svorkovnici s 20 piny na čelní straně modulu. Protože IC693MDL644 pracuje s negativní logikou, vstupní obvody dodávají proud z modulu přes senzor v provozu nebo kontakty mechanického spínače. Zpětný vodič každého zařízení v provozu se připojuje ke společné záporné sběrnici (-) stejnosměrného napětí. Napájení vstupních zařízení v provozu lze zajistit externím zdrojem 24 V DC nebo využít izolované napájení +24 V DC dostupné z napájecí jednotky základní desky Series 90-30.

Kompatibilita

IC693MDL644 lze instalovat do libovolného standardního slotu diskrétních vstupů/výstupů v rámu základní desky Series 90-30, včetně 5slotových a 10slotových rámů s CPU, rozšiřujících základních desek a základních desek vzdálených vstupů/výstupů. Konfiguruje se pomocí softwarových prostředí Logicmaster 90, VersaPro nebo Proficy Machine Edition. Modul je podporován také v architekturách PACSystems RX3i využívajících rozšiřující rámy Series 90-30 nebo adaptéry migrační sběrnice.
