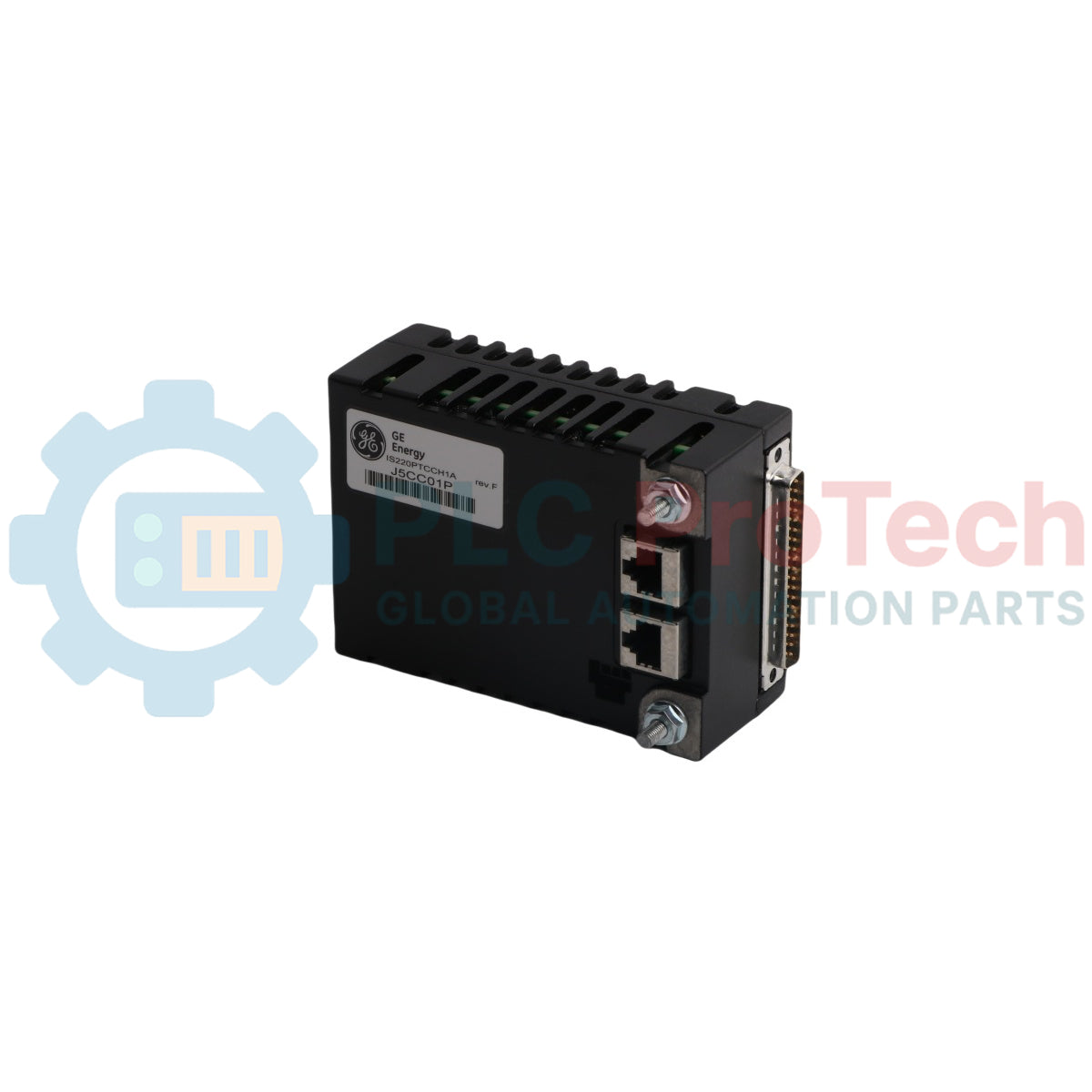

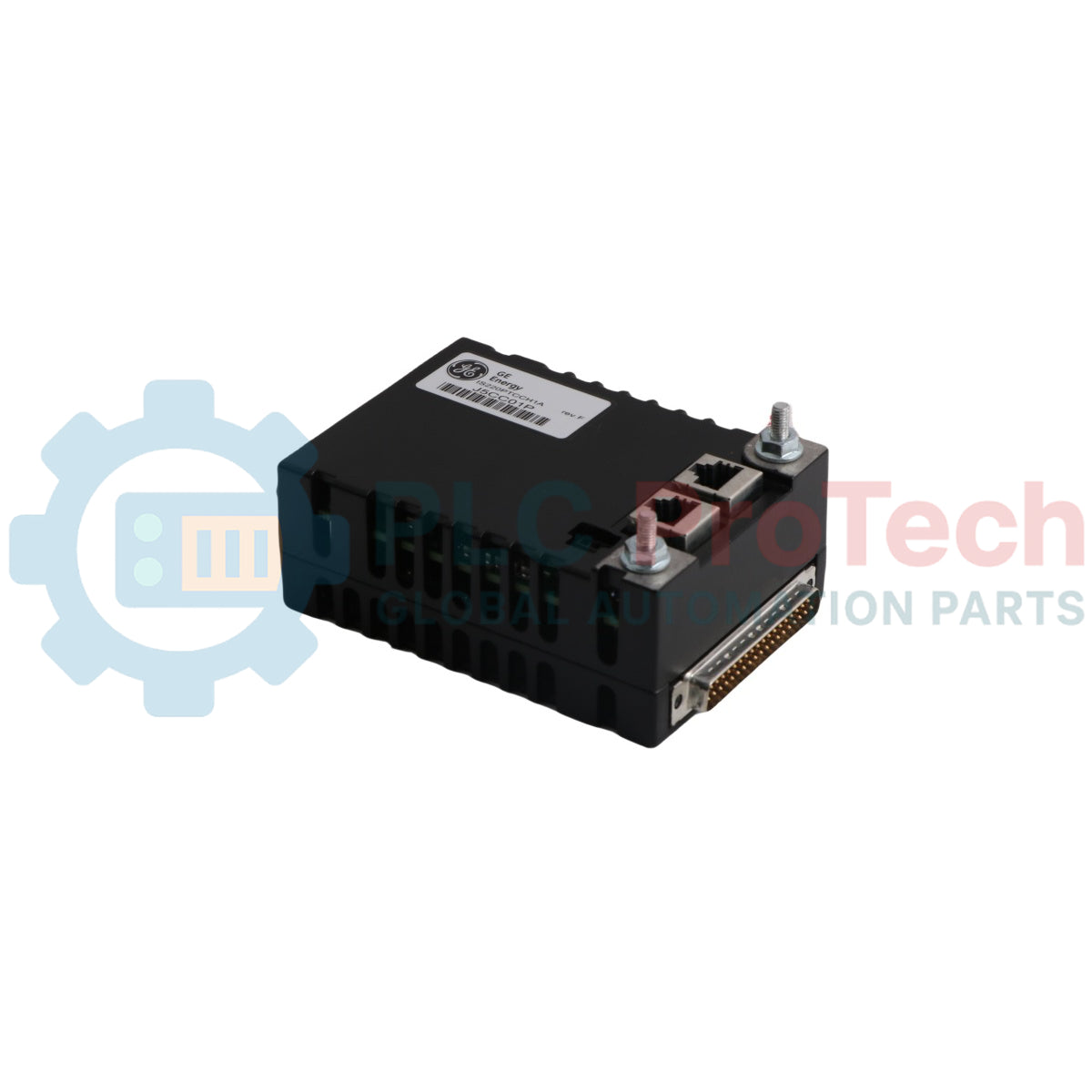

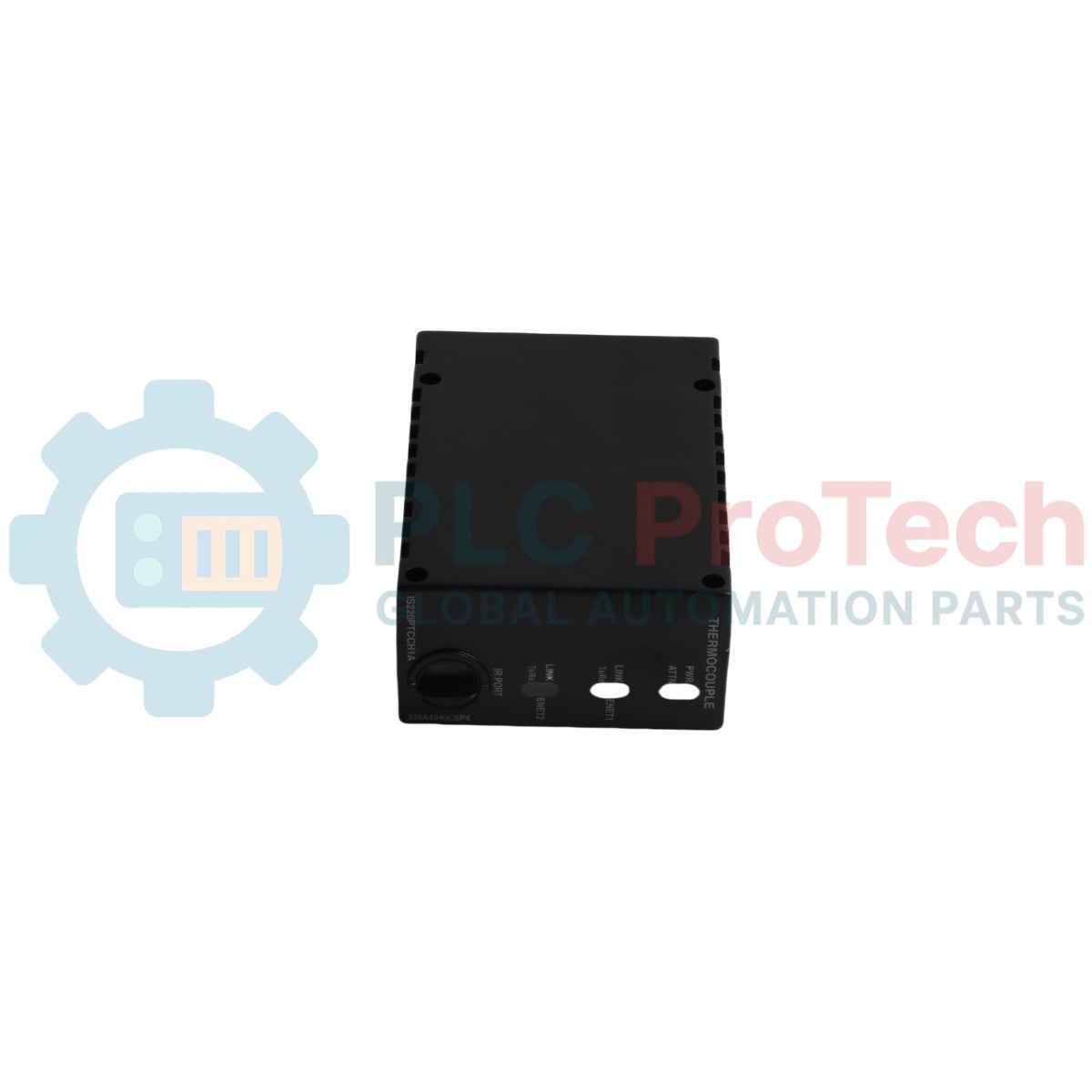

Termočlánkový vstupní modul General Electric IS220PTCCH1A Mark VIe PTCC

SKU IS220PTCCH1A

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PTCCH1A
Country of origin:United States
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 454g
Dimensions: 12 × 12 × 12 palců
Shipping port: Xiamen
Warranty: 12 months

Popis

IS220PTCCH1A je modul termočlánkových vstupů vyráběný společností General Electric jako součást produktové řady řídicího systému Mark VIe. Tato specializovaná sestava poskytuje inženýrské rozhraní pro funkce monitorování teploty a přijímá standardizované typy termočlánkových snímačů i milivoltové vstupy. Konstrukčně se skládá z interně umístěné procesorové desky BPPx a vyhrazené akviziční desky termočlánků. IS220PTCCH1A zpracovává vstupy v řídicích architekturách simplex, duplex nebo Triple Modular Redundant (TMR). Modul je navržen pro úpravu signálů na dlouhých kabelových trasách přímo z turbínového panelu a zahrnuje součásti pro potlačení a omezení napětí spolu s kontrolami horních a dolních softwarových limitů, které chrání interní procesorové jednotky před poruchovými stavy.

Funkce

Zpracovává přímá měření teploty pomocí několika standardních typů termočlánků
Je navržen jako funkční revize s hodnocením A pro optimalizaci základních výkonových parametrů
Obsahuje jednu vyhrazenou procesorovou desku BPPx a jednu akviziční desku termočlánků v jediné sestavě
Podporuje flexibilní rozšiřování infrastruktury v konfiguracích simplex, duplex a vícekanálových TMR
Umožňuje značnou vzdálenost oddělení polních vodičů přímo od hlavních turbínových řídicích panelů
Využívá robustní hardwarové a softwarové filtrování pro zajištění vynikajícího potlačení souhlasného i normálního rušení
Provádí průběžnou hardwarovou diagnostiku včetně kontrol flash paměti, paměti RAM a interního napájení
Využívá standardizované sériové omezovací rezistory, kondenzátory, tranzistory a diody pro vestavěné potlačení napětí

Použití

Monitorování teploty výfukových plynů (EGT) plynových, parních a vodních turbín
Vícekanálové průmyslové teplotní profilování
Získávání teploty kritických procesních smyček v automatizačních sestavách TMR
Automatizovaná tepelná ochrana pohonů pro výrobu energie

Technické specifikace

Parametr	Specifikace
Výrobce	GE Energy
Číslo dílu	IS220PTCCH1A
Produktová řada	Řídicí systém Mark VIe
Funkční popis	Modul vstupů termočlánků PTCC
Typ sestavy	Speciální sestava IS220
Vstupní kapacita (1 modul)	12 vstupů termočlánků
Vstupní kapacita (2 moduly)	24 vstupů termočlánků
Podporované typy termočlánků	E, J, K, S a T (uzemněné nebo neuzemněné)
Rozsah milivoltového (mV) vstupu	-8 až 45 mV
Maximální softwarová/konformitní chyba	0,25 stupně Fahrenheita
Napětí v souhlasném režimu	±5 voltů
Potlačení střídavého rušení v souhlasném režimu	100 dB při 50/60 Hz
Potlačení rušení v normálním režimu	250 mV RMS při 50/60 Hz (±5 %)
Maximální povolený odpor kabelu	450 ohmů
Maximální vzdálenost od panelu	984 stop (300 metrů) od turbínového I/O panelu
Provozní okolní podmínky	-22 až +149 stupňů Fahrenheita (-30 až +65 stupňů Celsia)
Provozní příručka	GEH-6721
Hmotnost	1 libra
Přepravní rozměry	12 × 12 × 12 palců

Pokyny k instalaci

Limity vzdálenosti a odporu: Modul může být umístěn až 984 stop (300 metrů) od hlavního turbínového I/O panelu, pokud celkový odpor smyčky polního kabelu nepřekročí maximální hodnotu 450 ohmů.
Flexibilita uzemnění: Standardní termočlánky typu E, J, K, S a T lze podle místních protokolů stínění zapojit v uzemněných i neuzemněných konfiguracích.
Struktura redundance: Pro základní provoz simplex se používá jeden modul pro příjem až 12 vstupů; dva moduly rozšíří standardní kapacitu na 24 vstupů, zatímco pro hlasované konfigurace TMR jsou zapotřebí tři jednotky.
Ověření při zapnutí: Po přivedení napájení systému modul před přechodem do aktivního sledování provede automatické autotesty flash paměti, paměti RAM, hardwarových komponent a ethernetových komunikačních portů.

FAQ

Kolik vstupů pro termočlánky může jeden modul zpracovat?

Jeden modul podporuje až 12 vstupů pro termočlánky, zatímco konfigurace se dvěma moduly zvyšuje kapacitu zpracování až na 24 vstupů.

Jaké standardní typy termočlánků zařízení podporuje?

Zařízení podporuje standardní termočlánky typu E, J, K, S a T, které lze nakonfigurovat jako uzemněné nebo neuzemněné snímače.

Jaká je maximální specifikace sledování softwarové chyby a chyby shody?

Modul udržuje maximální limit softwarové chyby nebo chyby shody na úrovni 0,25 stupně Fahrenheita.

Jaké typy integrované autodiagnostiky zařízení provádí?

Zařízení provádí komplexní autotesty při zapnutí, které kontrolují paměť flash, interní paměť RAM, hardware procesorové desky a ethernetové porty, a zároveň nepřetržitě monitoruje interní napájecí zdroje.
