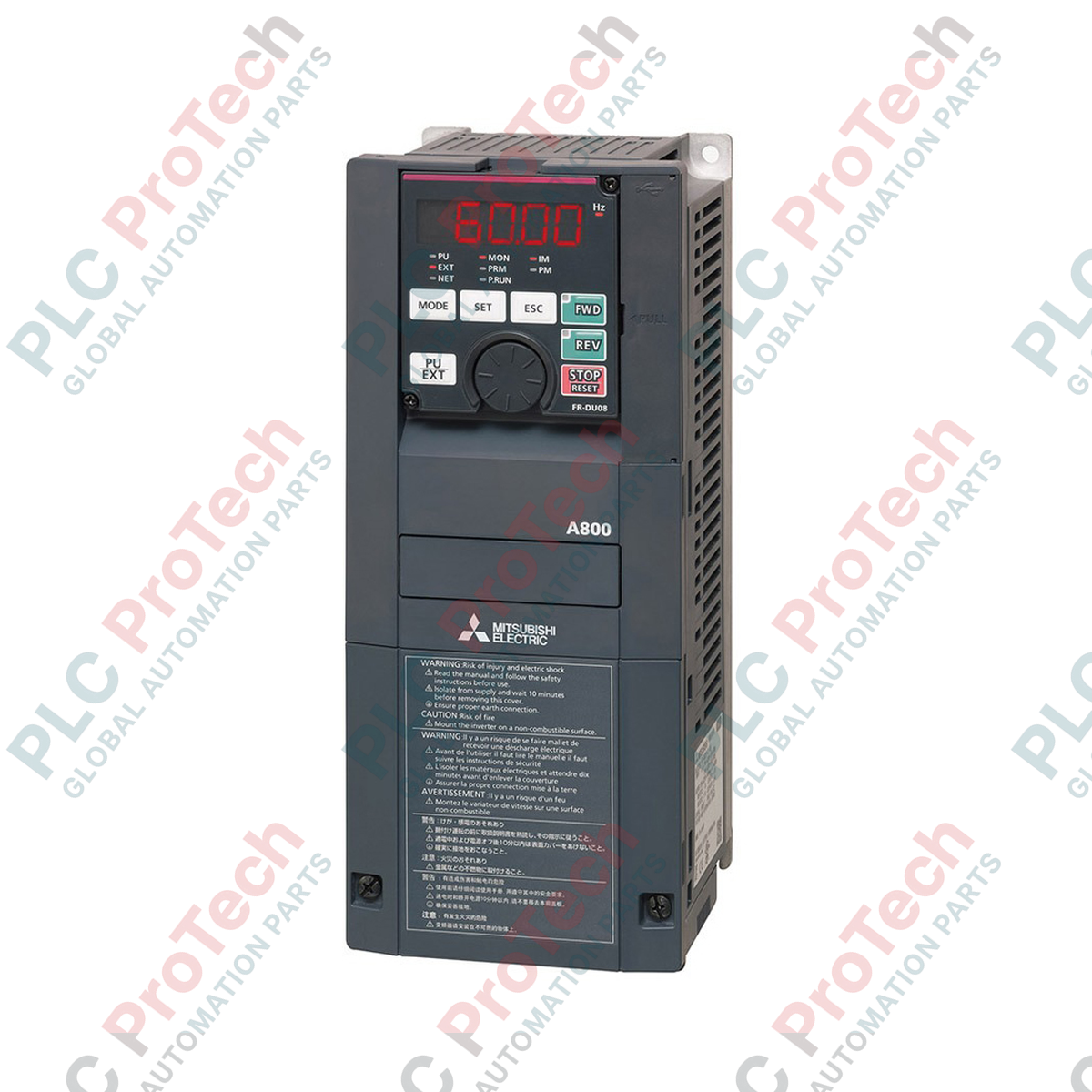

Mitsubishi Electric FR-A820-22K-1 FR-A800 frekvenční měnič

SKU FR-A820-22K-1

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: FR-A820-22K-1
Country of origin:United States
Product Type: Frekvenční měniče
Payment: T/T, Western Union
Weight: 15000g
Shipping port: Xiamen
Warranty: 12 months

Popis

Hlavní úlohou frekvenčního měniče Mitsubishi Electric FR-A820-22K-1 je řízení motorů pro vysoké zatížení v náročných průmyslových prostředích. Tento prémiový měnič z řady FR-A800 pracuje s třífázovým vstupem třídy 200 V a nabízí jmenovitý výkon ND (běžné zatížení) 22 kW, díky čemuž je vhodný pro aplikace s vysokým momentem. Jednotka vybavená monitorovací svorkou typu FM a integrovanou sériovou komunikací RS-485 umožňuje diagnostiku měniče v reálném čase a integraci do centralizovaných řídicích sítí. Její robustní mechanické pouzdro je navrženo tak, aby odolalo náročným podmínkám v továrnách a zároveň optimalizovalo odvod tepla.

Funkce

Pokročilé vektorové řízení: Podporuje skutečné bezsenzorové vektorové řízení (RSV) a plně uzavřené vektorové řízení asynchronních a permanentně magnetických (PM) motorů.
Duální síťové možnosti: Vestavěné komunikační protokoly RS-485 s možností snadného rozšíření o CC-Link, Profibus-DP, DeviceNet a EtherCAT.
Vynikající momentové vlastnosti: Poskytuje vysoký rozběhový moment (200 % při 0,5 Hz v režimu skutečného bezsenzorového vektorového řízení).
Integrovaná funkce PLC: Umožňuje přímé programování vlastní logiky ve měniči, čímž snižuje potřebu externích řídicích jednotek.
Provedení s dlouhou životností: Je vybaveno kondenzátory vysoké specifikace a chladicími ventilátory s konstrukční životností 10 let.

Použití

Systémy pro manipulaci s materiálem pro vysoké zatížení a průmyslové jeřáby.
Velkokapacitní ventilátory, dmychadla a průmyslové ventilační systémy.
Objemová čerpadla a zařízení na zpracování odpadních vod.
Extrudéry, míchačky a zpracovatelská zařízení v chemických a plastikářských závodech.

Technické specifikace

Parametr specifikace	Technická hodnota
Výrobce	Mitsubishi Electric
Číslo modelu	FR-A820-22K-1
Řada	Řada FR-A800
Napěťová třída	Třída 3fázového napětí 200 V (200 V až 240 V AC, 50 Hz/60 Hz)
Jmenovitý výkon (ND)	22 kW
Komunikační rozhraní	Konfigurace svorek typu RS-485 / FM
Stupeň krytí	Otevřené provedení (IP00)
Způsob chlazení	Nucené vzduchové chlazení
Provozní teplota	-10 °C až 50 °C (bez námrazy)
Skutečná čistá hmotnost	15,0 kg
Přepravní hmotnost (vypočtená)	20,0 kg

Připojení a rozhraní

Svorka / port	Funkční přiřazení
R/L1, S/L2, T/L3	Vstupní svorky třífázového napájení na střídavý proud
U, V, W	Výstupní svorky třífázového motoru na střídavý proud
FM	Svorka výstupu pulzního vlaku/analogového monitorovacího výstupu
SD	Společná svorka pro řídicí obvody a izolaci RS-485
TXD+/RXD+	Diferenciální komunikační kanály RS-485

Empirické poznatky z inženýrství

Alternativní modely a kompatibilita

Při migraci starších systémů ze série FR-A720-22K na FR-A820-22K-1 dbejte na přesné namapování konfigurace svorek. Přestože jsou montážní rozměry vysoce kompatibilní, struktury parametrů se liší. K automatickému převodu parametrů použijte software FR Configurator2. Věnujte pozornost nastavení výstupu svorky FM; standardní škálování frekvence pulzů FM může vyžadovat úpravy, aby odpovídalo vašim stávajícím analogovým panelovým měřidlům.

Úskalí při použití a technické poznámky

Při nepřetržitém provozu s vysokým zatížením tento měnič o hmotnosti 15 kg vytváří značné tepelné ztráty. Konstrukce skříně musí umožňovat odvod nejméně 150 W trvalého tepelného výkonu z interního chladiče měniče. Nad měničem i pod ním zachovejte minimální volný prostor 10 cm. U instalací v uzavřeném rozvaděči doporučujeme vyvést část s chladičem zadní stranou panelu (externí montáž), aby zůstal zachován tepelný rozpočet uvnitř skříně rozvaděče.

Tipy pro uvedení do provozu a zapojení

Pro odstranění elektromagnetického rušení (EMI) na komunikační sběrnici RS-485 vždy používejte stíněnou kroucenou dvoulinku (STP). Stínění připojte výhradně k fyzické uzemňovací svorce pouze na straně měniče. Neveďte kabeláž řídicích obvodů ve stejném kabelovém kanálu ani souběžně ve stejné kabelové lávce s hlavními vstupními vedeními R/L1-S/L2-T/L3. Vždy dodržujte minimální odstup 30 cm mezi vysokovýkonnými napájecími kabely a nízkonapěťovými řídicími signály.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: Před jakýmkoli fyzickým zapojováním se ujistěte, že všechna hlavní vedení střídavého napájení přivádějící energii do systému jsou zcela odpojena od napětí a zajištěna proti opětovnému zapnutí. Po vypnutí napájení vyčkejte minimálně 10 minut, aby se vnitřní kondenzátory stejnosměrné meziobvodové sběrnice zcela vybily. Ověřte, že kontrolka „CHARGE“ na předním panelu zcela zhasla, a změřte napětí stejnosměrné meziobvodové sběrnice mezi svorkami P/+ a N/-, abyste před zahájením práce potvrdili, že je nižší než 20 V DC.

1

Namontujte měnič svisle na nehořlavou montážní desku (například ocelovou nebo betonovou) pomocí předepsaných montážních šroubů M8 utažených momentem 4,0 N-m.

2

Před připojením jakýchkoli primárních vstupních vedení připojte vodič fyzického ochranného uzemnění (PE) k vyhrazené uzemňovací svorce.

3

Připojte hlavní třífázový napájecí vstup ke svorkám R/L1, S/L2 a T/L3. Zajistěte správný sled fází odpovídající vaší řídicí sekvenci.

4

Připojte vodiče motoru ke svorkovým výstupům U, V a W. K těmto svorkám nepřipojujte napájecí vedení, protože by to způsobilo kritické selhání měniče.

FAQ

Co určuje přípona -1 v kódu modelu FR-A820-22K-1?

Přípona -1 označuje specifikaci řídicí svorky typu FM, která využívá svorku FM pro pulzní a analogové výstupy spolu s komunikačními protokoly RS-485.

Jaká je doporučená doba čekání na vybití před prováděním servisu tohoto měniče?

Po odpojení síťového napájení vždy počkejte alespoň 10 minut a ověřte, že fyzická kontrolka nabití na displeji měniče zcela zhasla.

Podporuje tento frekvenční měnič vektorové řízení s uzavřenou smyčkou?

Ano, vektorové řízení s uzavřenou smyčkou je plně podporováno, pokud je měnič nakonfigurován s volitelnou kartou zpětné vazby enkodéru, například zásuvným modulem FR-A8AP.

Může tato jednotka pracovat s jednofázovým napájením 200 V?

Ne, tento standardní model s výkonem 22 kW je určen pro trvalé třífázové napájení střídavým napětím 200 až 240 V. Provoz s jednofázovým napájením se nedoporučuje a při zatížení způsobí vypnutí z důvodu podpětí.
