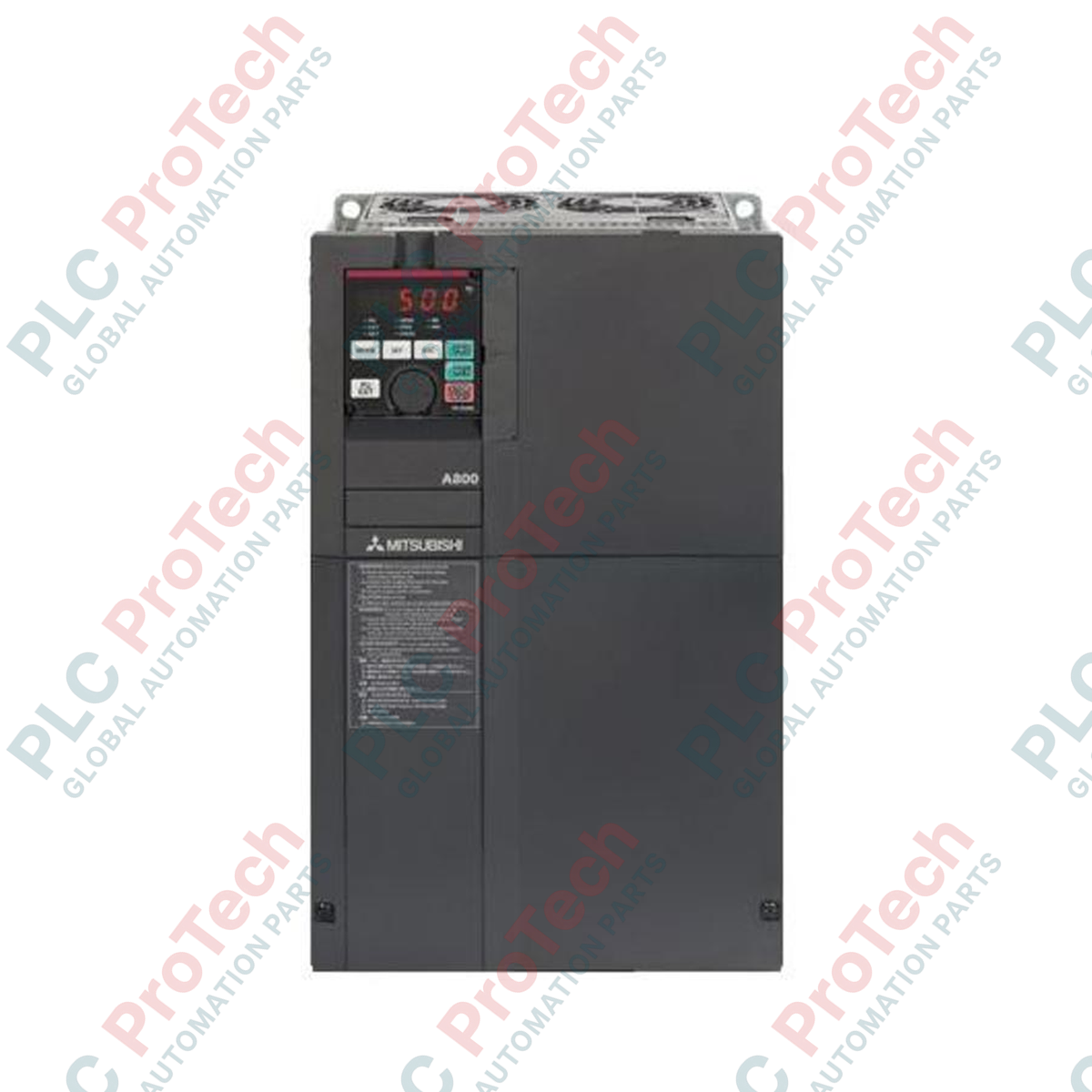

Mitsubishi Electric FR-A840-01800-2-60 měnič řady FR-A800

Popis

Mitsubishi Electric FR-A840-01800-2-60 je vysokovýkonný frekvenční měnič z vlajkové řady FR-A800, navržený k zajištění přesného řízení rychlosti a krouticího momentu v náročných prostředích s vysokým zatížením. Tento standardní model s konstrukcí třídy 400 V podporuje provoz s více jmenovitými hodnotami a dosahuje maximálního jmenovitého proudu měniče 180 A při velmi nízkém zatížení (SLD). Povrchová úprava desky plošných spojů třídy 3C2 zajišťuje vysokou provozní spolehlivost ochranou citlivé elektroniky před korozivními plyny a vlhkostí, díky čemuž je tato robustní jednotka o hmotnosti 48 kg ideální pro kritickou infrastrukturu a výrobní prostředí.

Funkce

• Architektura s více jmenovitými hodnotami: Optimalizuje přizpůsobení výkonu díky čtyřem různým jmenovitým hodnotám zatížení (SLD, LD, ND, HD) pro konkrétní požadavky průmyslových zátěží.
• Povrchová úprava desky plošných spojů: Splňuje specifikace IEC 60721-3-3 třídy 3C2 a chrání vnitřní elektroniku před průmyslovými znečišťujícími látkami.
• Skutečné vektorové řízení bez snímače (RSV): Nabízí dynamické řízení rychlosti a krouticího momentu bez nutnosti externí zpětné vazby z enkodéru.
• Komplexní bezpečnostní funkce: Vestavěný dvoukanálový obvod nouzového zastavení splňující požadavky EN ISO 13849-1 kategorie 3/PLd a IEC 60204-1.
• Pokročilé úspory energie: Využívá optimální řízení buzení k minimalizaci spotřeby energie motoru při proměnlivém zatížení.

Použití

• Velkokapacitní zařízení s vodními čerpadly a ventilačními ventilátory.
• Manipulace s těžkým materiálem, jeřáby a portálové zdvihací jednotky.
• Vytlačovací linky, míchačky a průmyslové odstředivky.
• Komplexní dopravníkové systémy vyžadující přesnou synchronizaci rychlosti.

Technické specifikace

Empirické poznatky z praxe

Alternativní modely a kompatibilita

Při modernizaci starších instalací řady FR-A740 na model FR-A840-01800-2-60 je nutné znovu ověřit fyzickou prostorovou rezervu do hloubky, protože rozměry skříně řady A800 se mírně liší v důsledku upravených tras chladicích kanálů. Konfigurace „-2-60“ označuje konkrétní varianty řídicích svorek standardní pro trhy CA. Pomocí softwaru Mitsubishi FR Configurator2 lze automaticky namapovat parametrové registry ze staré jednotky, čímž se zkrátí doba odstávky potřebná k fyzickému seřízení.

Úskalí aplikací a technické poznámky

Provoz měniče VFD v profilu 180 A SLD (Super Light Duty) je ideální pro instalace s nízkým rozběhovým momentem, například odstředivé ventilátory. Tato konfigurace však omezuje přetížitelnost na 110 % po dobu 60 sekund. Pokus o provoz zátěží s vysokým momentem setrvačnosti (například objemových čerpadel nebo drtičů) při jmenovitém zatížení SLD může vyvolat přerušované vypínání z důvodu nadproudu (E.OC1 nebo E.OC2). U aplikací s vysokým momentem musí být měnič naprogramován a zapojen podle profilu Normal Duty (115 A / 150% přetížení) nebo Heavy Duty (96 A / 200% přetížení).

Tipy pro uvedení do provozu a zapojení

Protože tento měnič VFD nemá standardní interní pokovené vodiče, zajistěte přesné utažení všech vysokovýkonových svorkových spojů podle specifikací výrobce uvedených v příručce, aby se zabránilo oxidaci nebo přehřátí svorek. Použijte symetrické stíněné kabely motoru (3 fáze + zem) a vytvořte kvalitní 360stupňový kontakt uzemnění na kovové desce kabelové průchodky, abyste minimalizovali vysokofrekvenční elektromagnetický šum vyzařovaný do blízkých vedení analogové instrumentace.

Pokyny k instalaci

1. 1 Namontujte tento těžký měnič o hmotnosti 48 kg ve svislé poloze na rovný, nehořlavý ocelový panel. Nad měničem i pod ním zachovejte minimální chladicí odstup 100 mm a od sousedního vybavení vodorovný odstup 50 mm, aby byl zajištěn volný průtok vzduchu.
2. 2 Připojte přívodní třífázové vodiče střídavého napájení ke svorkám R/L1, S/L2 a T/L3. Zajistěte, aby sled fází odpovídal místním elektrotechnickým normám.
3. 3 Veďte stíněné vodiče motoru přímo k výstupním svorkám U, V a W. K těmto výstupním svorkám nepřipojujte střídavé síťové napájení, protože by došlo k trvalému zničení modulů IGBT.
4. 4 Vytvořte kvalitní uzemnění s nízkou impedancí připojením systémového zemnicího vodiče přímo k uzemňovací svorce PE měniče VFD.
5. 5 Zapněte napájení a nakonfigurujte základní parametry (Pr. 1 až Pr. 9) podle typového štítku motoru. Proveďte offline automatické ladění motoru za účelem optimalizace algoritmů vektorového řízení.
