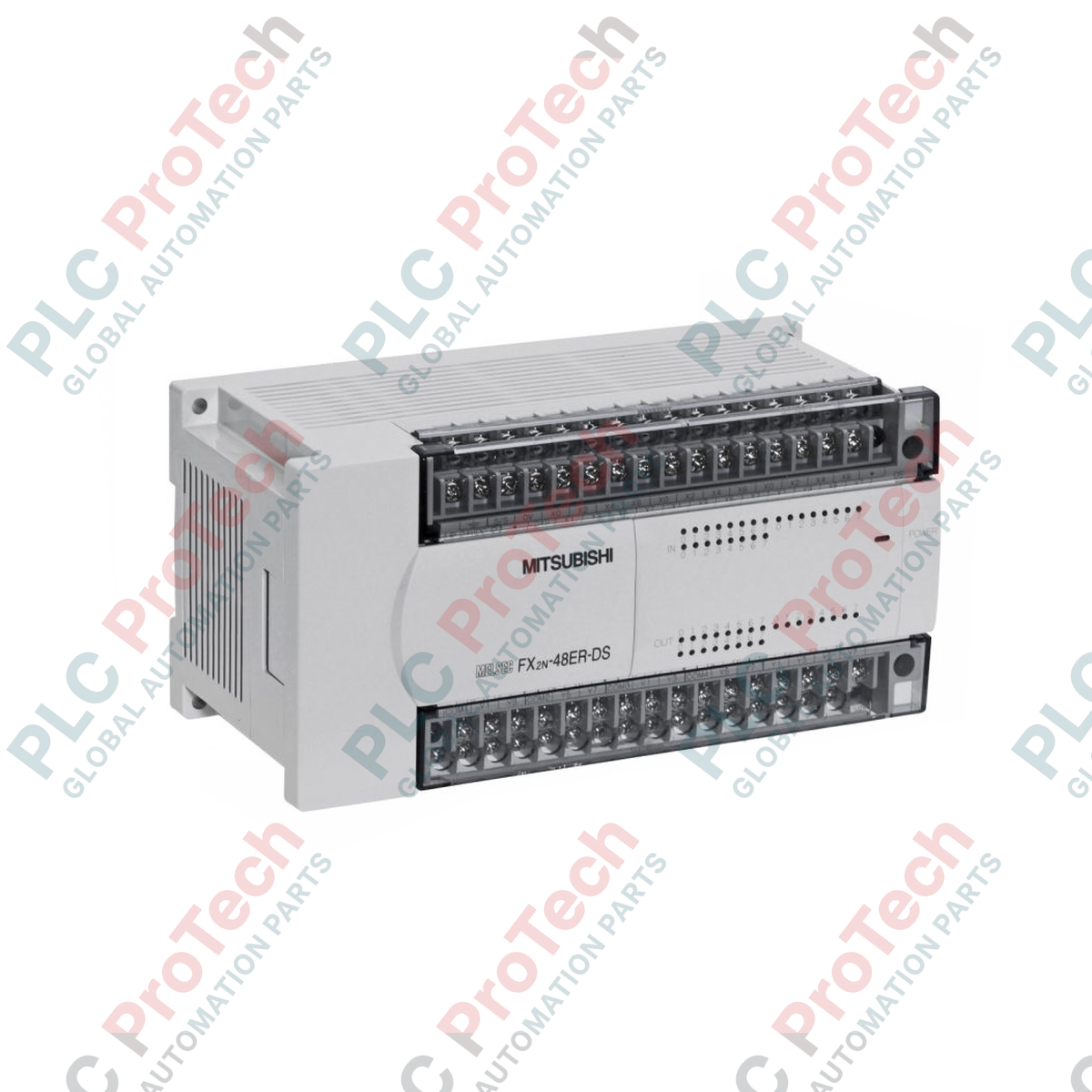

Mitsubishi Electric FX2N-48ER-DS, rozšiřovací jednotka řady FX2N

SKU FX2N-48ER-DS

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: FX2N-48ER-DS
Country of origin:United States
Product Type: Rozšiřovací jednotky PLC
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Popis

Integrace dodatečné kapacity I/O do řídicích systémů řady MELSEC FX je s rozšiřující jednotkou Mitsubishi Electric FX2N-48ER-DS snadná. Tento modul, navržený pro rozšíření možností jednotek FX2N a kompatibilních základních PLC, poskytuje 48 místních digitálních I/O v jediném robustním krytu. Díky vlastnímu vestavěnému napájecímu zdroji DC odlehčuje FX2N-48ER-DS napájecí zátěž sběrnice hlavního řídicího systému, což umožňuje rozšířené decentralizované konfigurace a robustní zapojení zařízení v provozu.

Jednotka je vybavena 24 digitálními vstupy určenými pro signály 24 V DC typu sink nebo source a 24 reléovými výstupy schopnými spínat stejnosměrné i střídavé zátěže v provozu. Galvanické oddělení pomocí optočlenů chrání interní logické obvody před elektrickým rušením z provozu a zajišťuje vysokou stabilitu systému v náročných průmyslových elektromagnetických prostředích.

Funkce

Rozšíření s vysokou hustotou: Přidává 24 digitálních vstupů a 24 digitálních výstupů ke kompatibilním základním PLC.
Vlastní napájení: Vestavěný napájecí zdroj 24 V DC (PSU) zajišťuje nezávislé napájení zařízení v provozu i interní logiky.
Flexibilní konfigurace vstupů: Vstupy lze zapojit jako sink nebo source (24 V DC) podle různých typů snímačů.
Reléové kontakty: 24 elektromagnetických reléových výstupů poskytuje všestranné možnosti spínání napětí (až 250 V AC nebo 30 V DC).
Odnímatelné svorkovnice: Zjednodušují počáteční instalaci vodičů a umožňují rychlou výměnu modulu během údržby.
Diagnostika stavu: Vyhrazené LED indikátory pro stav napájení a aktivitu jednotlivých I/O kanálů.

Použití

Balicí stroje a systémy pro dopravu výrobků.
Řídicí panely úpraven vody a čerpací stanice.
Systémy HVAC a lokální panely automatizace budov.
Automatizované montážní a výrobní buňky.

Technické specifikace

VýrobceČíslo dílu / modelProduktová řadaVstupní bodyVýstupní bodyJmenovité napájecí napětíPřípustný rozsah napájecího napětíSpotřeba energieMaximální spínané napětíMaximální spínací proudDoba odezvyZpůsob izolaceTyp svorekZpůsob montážeProvozní teplotaSkladovací teplotaRelativní vlhkost

Mitsubishi Electric

FX2N-48ER-DS

Rozšiřovací jednotky řady FX2N

24 bodů (24 V DC, volitelný sink/source)

24 bodů (relé, normálně rozepnuté)

24 V DC

20,4 V DC až 26,4 V DC

25W

250 V AC, 30 V DC

2 A na bod (8 A na společnou svorku)

Přibližně 10 ms (doba sepnutí/rozepnutí relé)

Optočlenová izolace (vstupy), reléová izolace (výstupy)

Šroubové svorky M3

Montáž na lištu DIN 35 mm nebo přímá montáž šrouby na panel

0 až 55 °C

-20 až 70 °C

35 % až 85 % relativní vlhkosti (bez kondenzace)

Připojení a rozhraní

Skupina svorek	Funkce / Popis
Svorky napájení	Připojovací body pro externí primární napájení 24V DC a ochranné uzemnění.
Vstupní svorky (X)	Svorky s oktalovým číslováním (X0–X27) pro vstupní signály 24V DC z pole, včetně svorky S/S pro směrování sink/source.
Výstupní svorky (Y)	Svorky s oktalovým číslováním (Y0–Y27) pro reléové zátěžové obvody, seskupené kolem izolovaných společných bodů (COM).

Pokyny k instalaci

Odpojení napájení: Před montáží, zapojováním nebo fyzickou diagnostickou kontrolou vždy odpojte všechny zdroje napájení.
Orientace: Jednotku namontujte vodorovně na rovný svislý povrch, aby bylo umožněno přirozené konvekční chlazení. Vyhněte se montáži ve vodorovné poloze, která zadržuje teplo.
Rozestupy: Zajistěte minimální vzdálenost 50 mm mezi rozšiřovací jednotkou a okolními řídicími zařízeními nebo kabelovými kanály.
Uzemnění: Svorku funkčního uzemnění (FG) bezpečně připojte k průmyslové uzemňovací sběrnici s nízkou impedancí pomocí měděného vodiče s průřezem nejméně 2 mm².
Integrita zapojení: Používejte vhodné krimpovací svorky pro šrouby M3. Dodržujte utahovací moment 0,5 až 0,8 Nm, aby nedošlo k poškození připojení.

Shoda a certifikace

Označení CE
Certifikováno UL
Certifikováno cUL

FAQ

Vyžaduje FX2N-48ER-DS napájení z hlavní jednotky PLC?

Ne. FX2N-48ER-DS má vlastní vestavěný napájecí zdroj 24 V DC, takže napájí vlastní interní logiku a vstupní obvody nezávisle na hlavním procesoru PLC.

Lze digitální vstupy této jednotky použít se senzory NPN i PNP?

Ano. Vstupy lze nakonfigurovat pro zapojení se spínáním na záporný pól (NPN) nebo na kladný pól (PNP) podle způsobu připojení svorky S/S.

Jaký je maximální jmenovitý proud reléových výstupů?

Každý jednotlivý reléový výstup je dimenzován na maximálně 2 A. Zajistěte však, aby celkové zatížení připojené ke kterékoli společné svorce (COM) nepřekročilo 8 A.

Lze tuto rozšiřující jednotku namontovat přímo na rozvaděč bez lišty DIN?

Ano. FX2N-48ER-DS lze namontovat přímo na povrch panelu pomocí standardních montážních šroubů nebo nainstalovat na standardní lištu DIN 35 mm.
