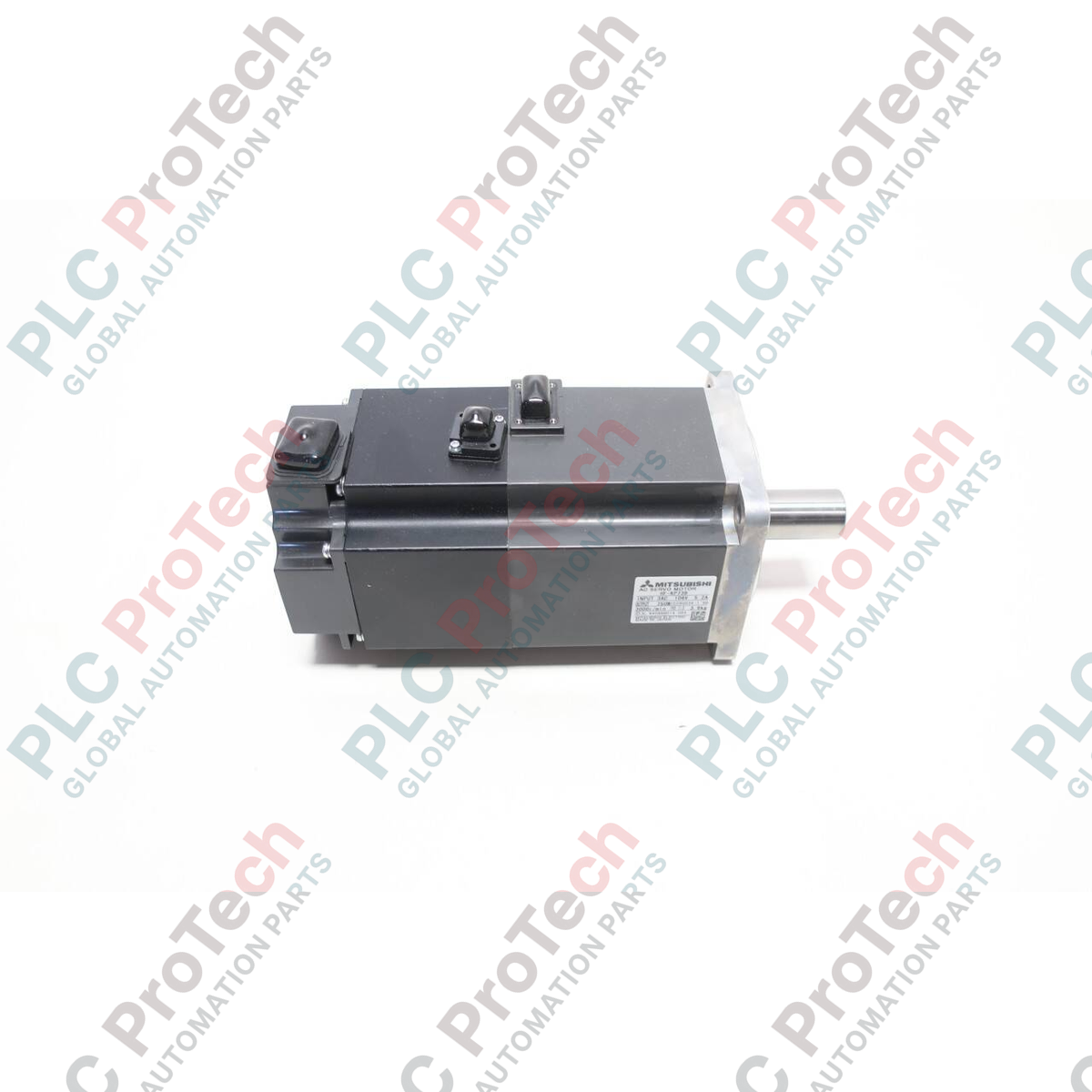

Mitsubishi Electric HF-KP73 MELSERVO J3 řada střídavých servomotorů

Q: Jaký je jmenovitý výkon servomotoru HF-KP73?

Motor má jmenovitý výkon 0,75 kW (750 W) při základních otáčkách 3000 ot/min.

Q: Které servozesilovače Mitsubishi jsou s tímto motorem kompatibilní?

Motor je nativně kompatibilní se zesilovači řady MELSERVO-J3, konkrétně s modely MR-J3-70A, MR-J3-70B a MR-J3-70T.

Q: Obsahuje tento model vestavěnou přídržnou brzdu?

Ne, standardní model HF-KP73 nemá integrovanou elektromagnetickou přídržnou brzdu. Verze s brzdou je označena jako HF-KP73B.

Q: Jaké rozlišení poskytuje integrovaný enkodér?

Je vybaven absolutním/inkrementálním 18bitovým sériovým enkodérem s rozlišením 262 144 impulzů na otáčku.

SKU HF-KP73

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HF-KP73
Country of origin:United States
Product Type: AC servomotory
Payment: T/T, Western Union
Weight: 500g
Dimensions: 240 mm x 160 mm x 140 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

Průmyslový AC servomotor Mitsubishi Electric HF-KP73 je navržen pro přesné řízení pohybu v uzavřené regulační smyčce a poskytuje dynamický výstupní moment v kompaktním provedení. Tento motor s nízkým momentem setrvačnosti a rotační konstrukcí je speciálně určen pro použití s řadou zesilovačů MELSERVO-J3 a zajišťuje spolehlivé polohování i při vysoké četnosti pracovních cyklů. Jeho integrovaný enkodér s vysokým rozlišením zajišťuje přesnost na úrovni mikrokroků a omezuje chyby sledování v náročných balicích, indexovacích a polohovacích systémech.

Klíčové vlastnosti

Rotor s nízkým momentem setrvačnosti optimalizovaný pro rychlé cykly zrychlení a zpomalení.
Integrovaný 18bitový absolutní/inkrementální enkodér poskytuje 262 144 impulzů na otáčku pro špičkovou přesnost dráhy.
Konstrukce těla se stupněm krytí IP65 poskytuje ochranu proti prachu a nízkotlakému rozstřiku vody.
Standardní provedení s rovnou hřídelí určené pro pevné spojení nebo integraci s řemenicí.
Optimalizovaná konstrukce vinutí pro odvod tepla maximalizuje dobu provozu v uzavřeném průmyslovém prostředí.

Typické aplikace

Vysokorychlostní rotační indexovací stoly a dynamické systémy pick-and-place.
Balicí, etiketovací a plnicí stroje vyžadující přesnou synchronizaci rychlosti.
Víceosé kartézské portály a malé polohovací stoly XY.
Přesné stroje pro osazování elektronických součástek.

Technické specifikace

Parametr	Specifikace
Výrobce	Mitsubishi Electric
Číslo modelu	HF-KP73
Jmenovitý výstupní výkon	0,75 kW (750 W)
Jmenovité otáčky	3000 ot/min
Maximální otáčky	6000 ot/min
Jmenovitý moment	2,4 N-m
Maximální okamžitý moment	7,2 N-m
Jmenovitý proud	5,2 A
Kompatibilní zesilovač	MR-J3-70A / MR-J3-70B / MR-J3-70T
Moment setrvačnosti rotoru	1,13 x 10^-4 kg-m2
Stupeň krytí IP	IP65 (s výjimkou průchodu hřídele)
Kapacita napájecího zdroje	1,3 kVA
Provozní teplota	0 až 40 °C
Země původu	Japonsko
Přepravní hmotnost (vypočtená)	3,2 kg
Rozměry balení (vypočtené)	240 mm x 160 mm x 140 mm

Připojení a rozhraní

Barva svorky / vodiče	Přiřazení napájecích pinů	Funkce / popis
Červená	U	Napájení fáze U motoru
Bílá	V	Napájení fáze V motoru
Černá	W	Napájení fáze W motoru
Zelená / žlutá	PE	Ochranné uzemnění PE

Alternativní modely a kompatibilita

HF-KP73 je zpětně kompatibilní jako mechanická náhrada starších motorů řady HC-KFS73; tento přechod však vyžaduje odpovídající aktualizaci pohonu, protože HF-KP využívá sériové rozhraní enkodéru s rozlišením 18 bitů, které je nativní pro zesilovače řady MR-J3. Při výměně hardwaru nezapomeňte upravit parametry ID motoru v nastavení softwaru MR Configurator před připojením plného provozního zatížení.

Úskalí použití a technické poznámky

Poměry momentů setrvačnosti: Udržujte poměr momentu setrvačnosti zátěže k momentu setrvačnosti motoru pod hodnotou 15:1. Překročení této dynamické hranice může vyvolat rezonanci systému, což vede k nestabilním polohovým smyčkám a přehřívání motoru.
Tepelné podmínky: U instalací v uzavřené skříni ověřte, že teplota okolního vzduchu proudícího kolem krytu motoru nepřekračuje 40 degC, aby nedošlo k degradaci izolace vinutí.
Namáhání hřídele: Zajistěte, aby radiální zatížení během provozu nepřekročilo 392 N a axiální zatížení zůstalo pod hodnotou 147 N, čímž ochráníte vnitřní geometrii ložisek před předčasným opotřebením.

Tipy pro uvedení do provozu a zapojení

Pro minimalizaci vysokofrekvenčního elektromagnetického rušení (EMI) z PWM výstupů pohonu veďte kabely enkodéru motoru a hlavní napájecí kabely v oddělených uzemněných ocelových trubkách vzdálených od sebe nejméně 10 cm. U montážních prvků strojů vystavených silným vibracím použijte na přívodech konektorů pružné opletené odlehčovací smyčky, aby se zabránilo únavovým trhlinám v interních pájených kontaktech konektoru.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Před prováděním jakýchkoli montážních prací nebo zakončováním kabelů odpojte a zablokujte všechny zdroje vstupního síťového napětí přiváděného do příslušného servozesilovače. Vyčkejte nejméně 10 minut, aby se kondenzátory stejnosměrného meziobvodu zesilovače zcela vybily na bezpečnou úroveň napětí (< 50 VDC), a teprve poté se dotýkejte jakýchkoli připojení vodičů motoru.

1

Motor bezpečně upevněte na konstrukční kovovou montážní desku, která slouží jako integrovaný chladič (minimální rozměry: hliník 250 mm × 250 mm × 6 mm).

2

Přesně vyrovnejte hřídel motoru s hřídelí poháněného zatížení pomocí číselníkového úchylkoměru, abyste zabránili opotřebení ložisek vlivem úhlového přesazení.

3

Připojte uzemňovací svorku krytu kabelu enkodéru pevně k rámu motoru a protáhněte napájecí vodiče místními feritovými jádry, aby se utlumilo šíření elektromagnetického rušení.

FAQ

Jaký je jmenovitý výkon servomotoru HF-KP73?

Motor má jmenovitý výkon 0,75 kW (750 W) při základních otáčkách 3000 ot/min.

Které servozesilovače Mitsubishi jsou s tímto motorem kompatibilní?

Motor je nativně kompatibilní se zesilovači řady MELSERVO-J3, konkrétně s modely MR-J3-70A, MR-J3-70B a MR-J3-70T.

Obsahuje tento model vestavěnou přídržnou brzdu?

Ne, standardní model HF-KP73 nemá integrovanou elektromagnetickou přídržnou brzdu. Verze s brzdou je označena jako HF-KP73B.

Jaké rozlišení poskytuje integrovaný enkodér?

Je vybaven absolutním/inkrementálním 18bitovým sériovým enkodérem s rozlišením 262 144 impulzů na otáčku.
