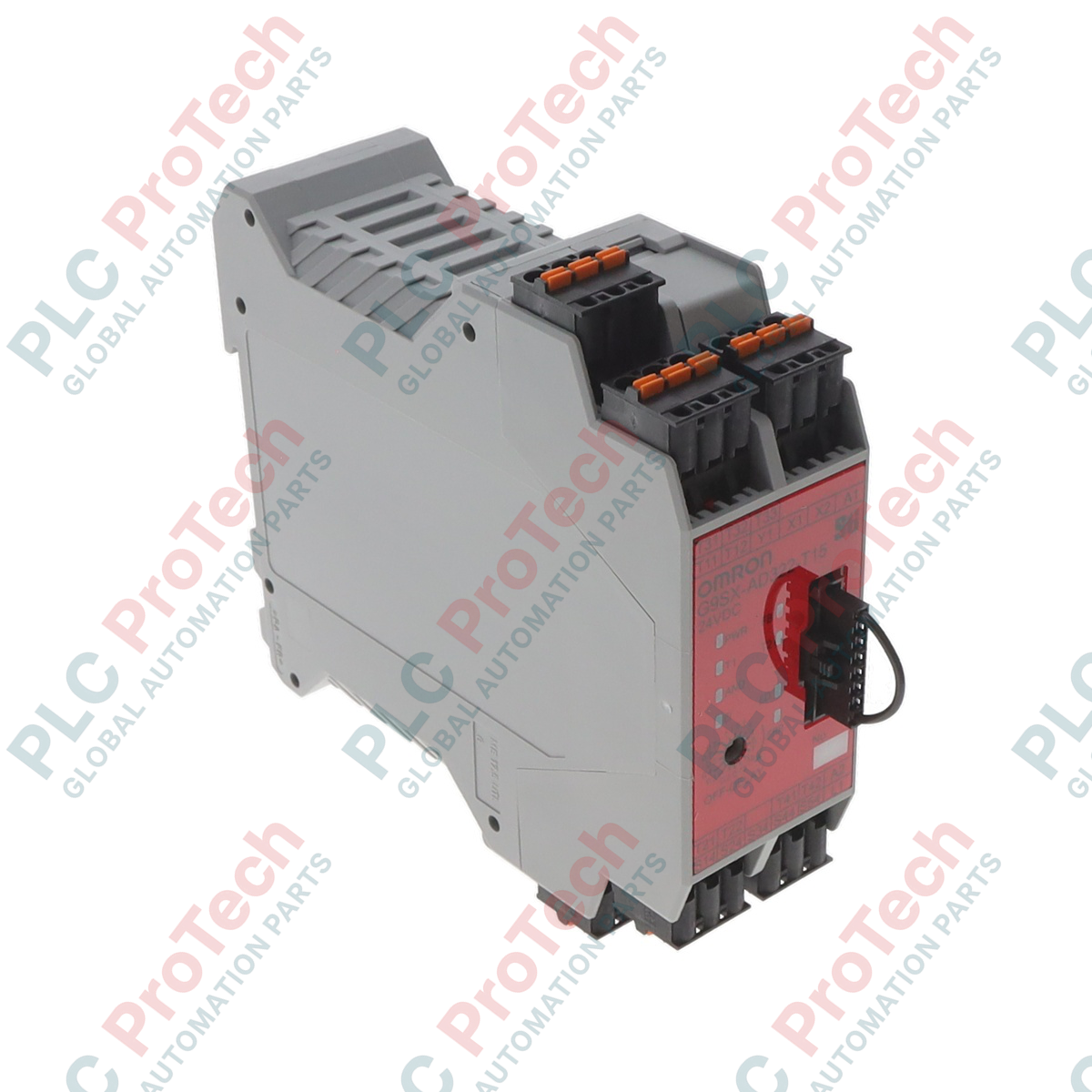

Omron G9SX-ADA222-T15-RC flexibilní bezpečnostní jednotka řady G9SX

Popis

Řízení složitých bezpečnostních regulačních smyček v automatizovaných strojích vyžaduje robustní zpracování logiky, které pokročilá bezpečnostní jednotka Omron G9SX-ADA222-T15-RC provádí s polovodičovou přesností. Tento flexibilní bezpečnostní kontrolér integruje funkce logického propojení AND, které umožňují pokročilé bezpečnostní síťové propojení distribuovaných modulů bez nutnosti použití bezpečnostního PLC. Díky vysokorychlostním tranzistorovým výstupům P-kanálových MOSFETů nabízí dlouhou provozní životnost a eliminuje mechanické opotřebení spojené s tradičními bezpečnostními jednotkami na bázi relé.

Toto zařízení je navrženo pro flexibilní bezpečnostní architektury a poskytuje okamžité i konfigurované výstupy se zpožděným vypnutím, čímž podporuje složité požadavky na kategorie zastavení. Moderní svorkovnice s pružinovými klecemi zajišťují spolehlivý elektrický kontakt i při silných průmyslových vibracích, takže zařízení je ideální pro prostředí s vysokými vibracemi ve výrobě a montáži.

Funkce

• Pokročilé logické funkce: Podporuje logické propojení AND pro spojení více bezpečnostních jednotek a koordinované sekvence zastavení.
• Dva typy polovodičových výstupů: Je vybaven 2 okamžitými bezpečnostními výstupy a 2 bezpečnostními výstupy se zpožděným vypnutím pro přesné řízení zastavení stroje.
• Konfigurovatelné zpoždění vypnutí: Nabízí volitelný časovač zpoždění vypnutí nastavitelný až na 15 sekund.
• Pružinové klecové svorky: Uvolnitelná pružinová klecová technologie připojení zkracuje dobu zapojování a zabraňuje uvolnění spojů způsobenému mechanickými vibracemi.
• Komplexní diagnostika: Integrované LED indikátory stavu usnadňují řešení problémů zobrazením stavů bezpečnostních vstupů, zpětné vazby a interních chybových kódů systému.

Použití

• Robotická pracoviště: Koordinované monitorování obvodů nouzového zastavení, světelných závor a blokování bezpečnostních dveří.
• Stroje vystavené silným vibracím: Balicí, manipulační a automobilové montážní linky, kde povolování šroubů svorek představuje riziko.
• Výrobní linky s více zónami: Složité vzájemně blokované bezpečnostní zóny vyžadující logické propojení AND mezi místními ochrannými obvody.

Technické specifikace

Empirické technické poznatky

Na základě zkušeností s uváděním do provozu v terénu je třeba při návrhu a nasazení zohlednit několik kritických faktorů na úrovni celého systému:

Alternativní modely a kompatibilita

„RC“ v označení modelu označuje pružinové svorky. Při nahrazení starší verze „RT“ se šroubovými svorkami zůstávají vnitřní logický obvod, diagnostika i konfigurace zapojení pomocného výstupu zcela shodné. To umožňuje přímou výměnu těla jednotky za provozu při zachování stejného uspořádání základního zapojení, je však nutné ověřit kompatibilitu svorkovnic.

Úskalí aplikace a technické poznámky

Protože bezpečnostní výstupy tvoří polovodičové tranzistory P-kanálu MOS FET, vykazují malý svodový proud ve vypnutém stavu. Při připojování těchto bezpečnostních výstupů k vysoce citlivým digitálním vstupům PLC nebo minirelé zajistěte, aby vstupní zátěž odebírala dostatečný proud ke snížení napětí pod vypínací práh navazujícího zařízení. Při použití více jednotek v těsné blízkosti v nevětraných rozvaděčích ponechte boční mezeru 10 mm, aby se zabránilo hromadění tepla při provozu s maximálními jmenovitými proudy pomocného napájení a bezpečnostních výstupů.

Tipy pro uvedení do provozu a zapojení

Při konfiguraci logických spojení AND mezi několika jednotkami G9SX zajistěte řádné stínění komunikačních vedení připojených ke svorkám L1 a L2 a jejich vedení mimo vysokonapěťové kabely motorů, aby nedocházelo k bezpečnostním vypnutím způsobeným rušením. Před zapnutím modulu ověřte kontinuitu kontaktů ve smyčce zpětné vazby a resetu (svorky T31, T32 pro ruční reset nebo T31, T33 pro automatický reset); nesoulad při spuštění vyvolá interní poruchu smyčky a zablokuje jednotku.
