Manufacturer: Schneider Electric
Product No.: TM241CE24T
Country of origin:France
Product Type: Moduly CPU PLC
Payment: T/T, Western Union
Weight: 640g
Dimensions: 150 mm × 90 mm × 95 mm
Shipping port: Xiamen
Warranty: 12 months

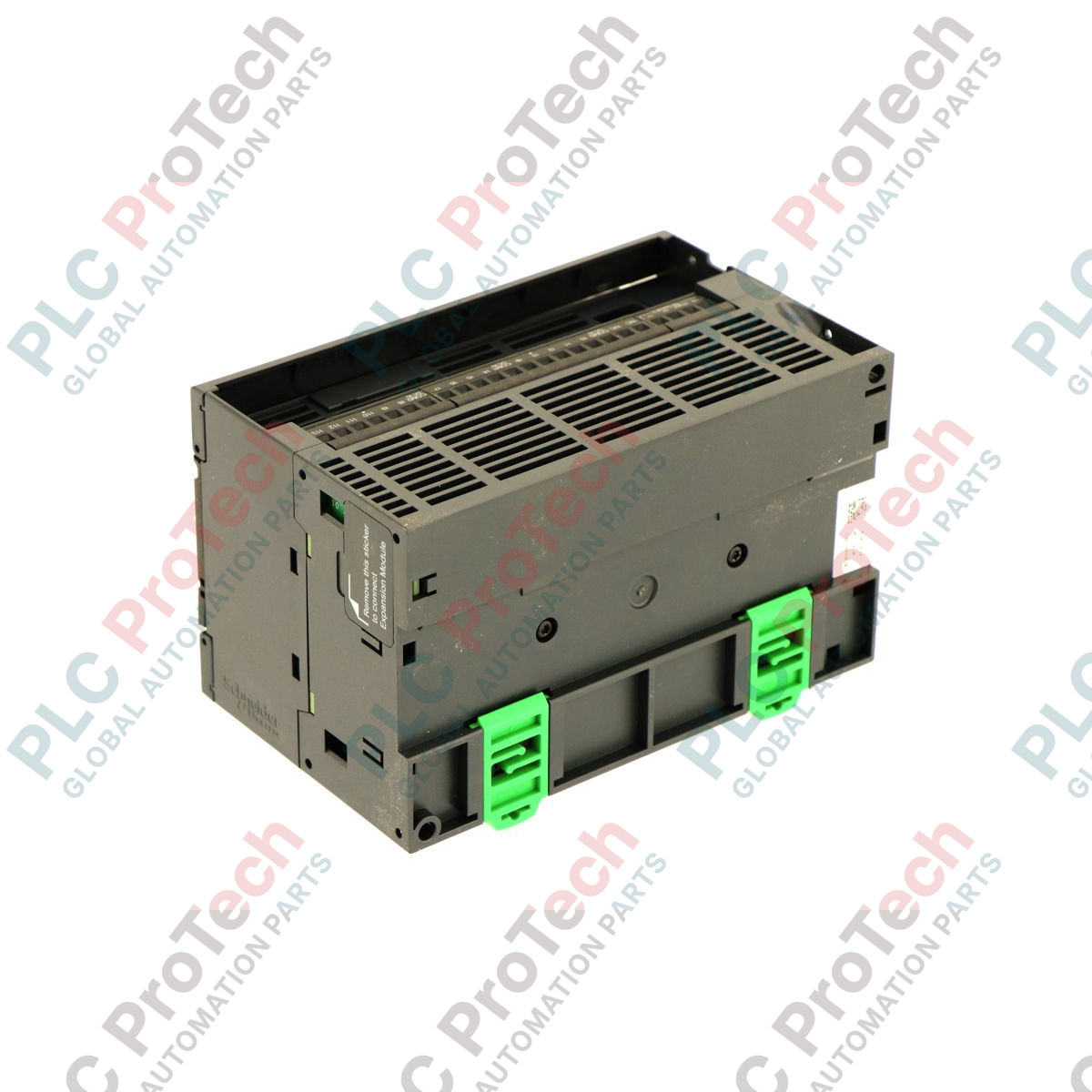

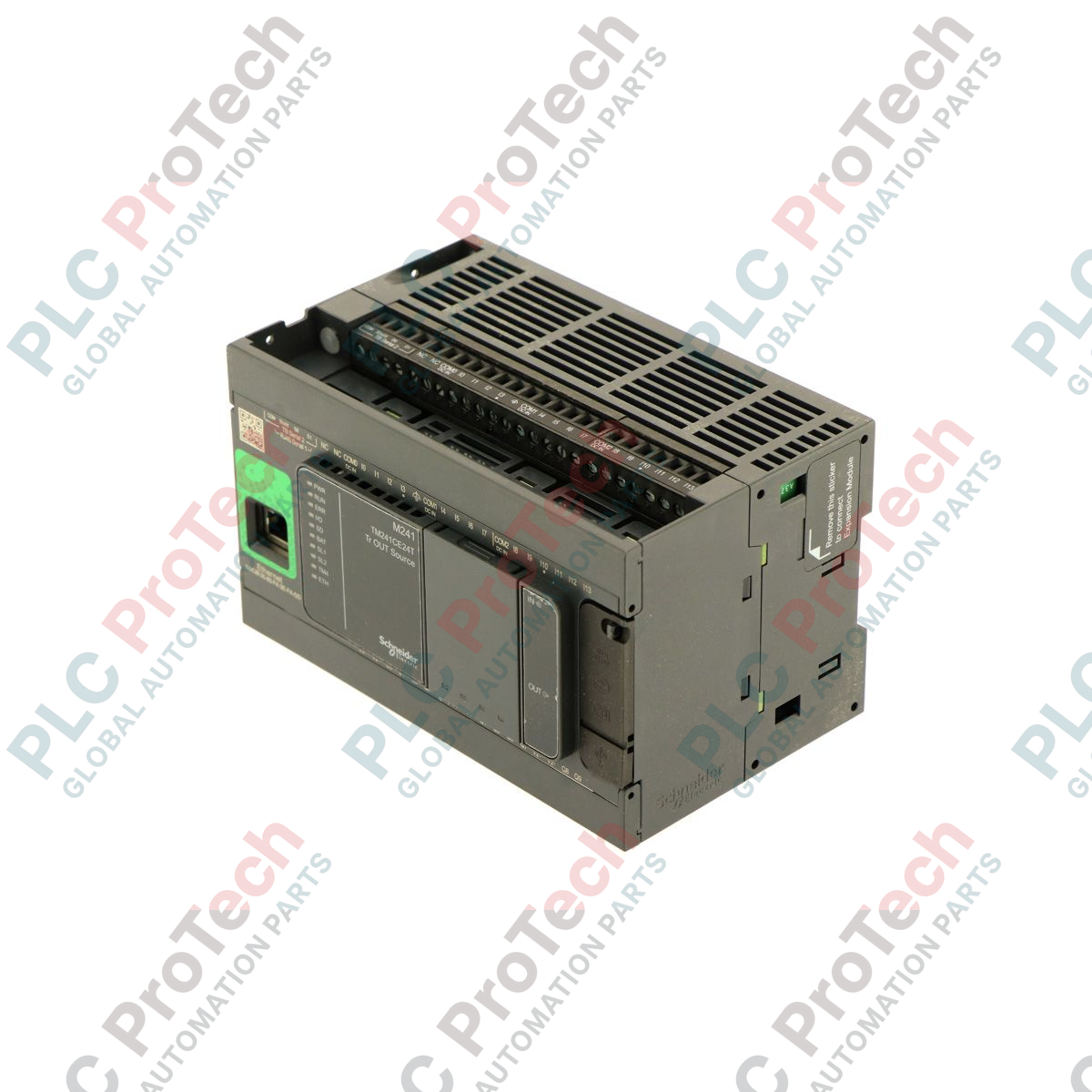

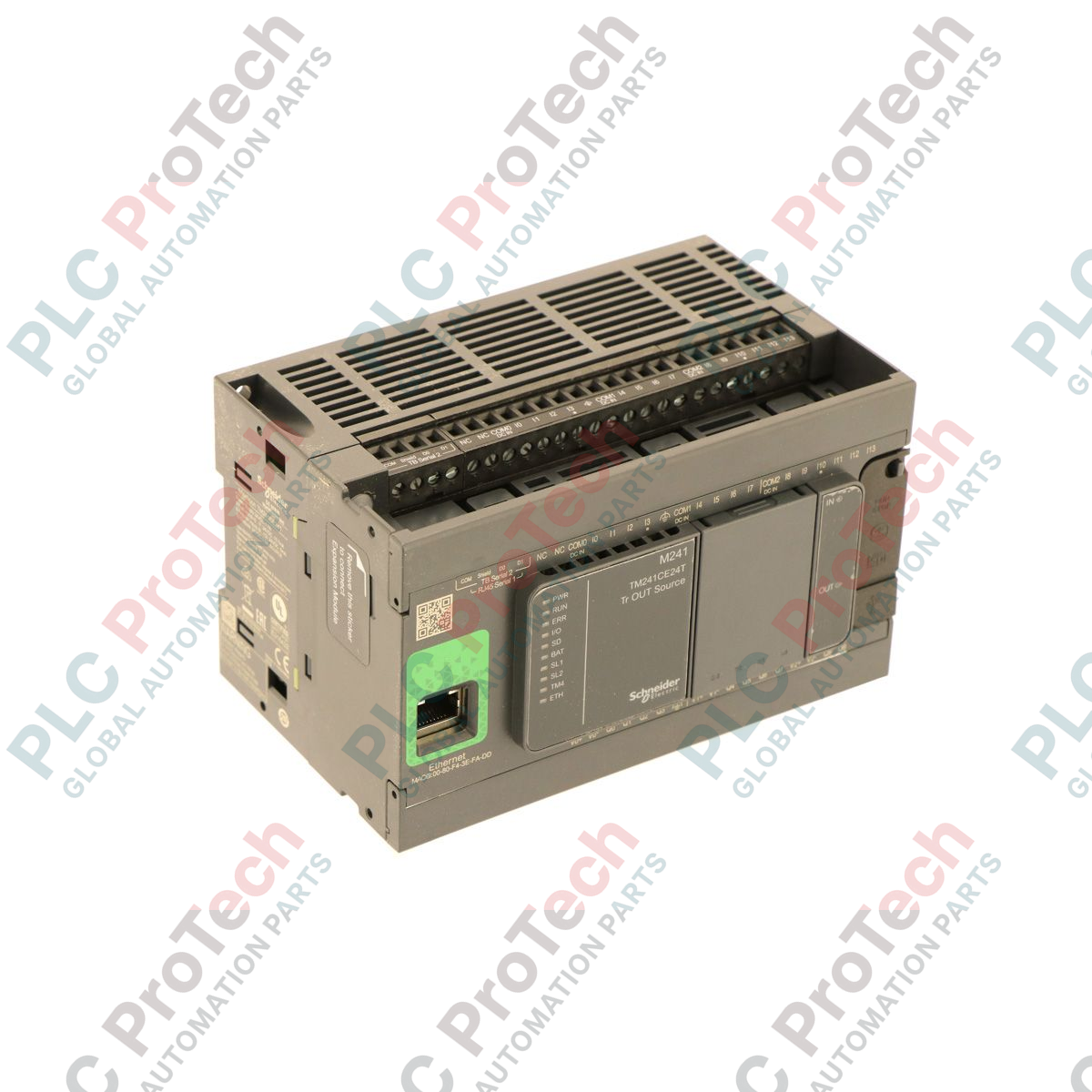

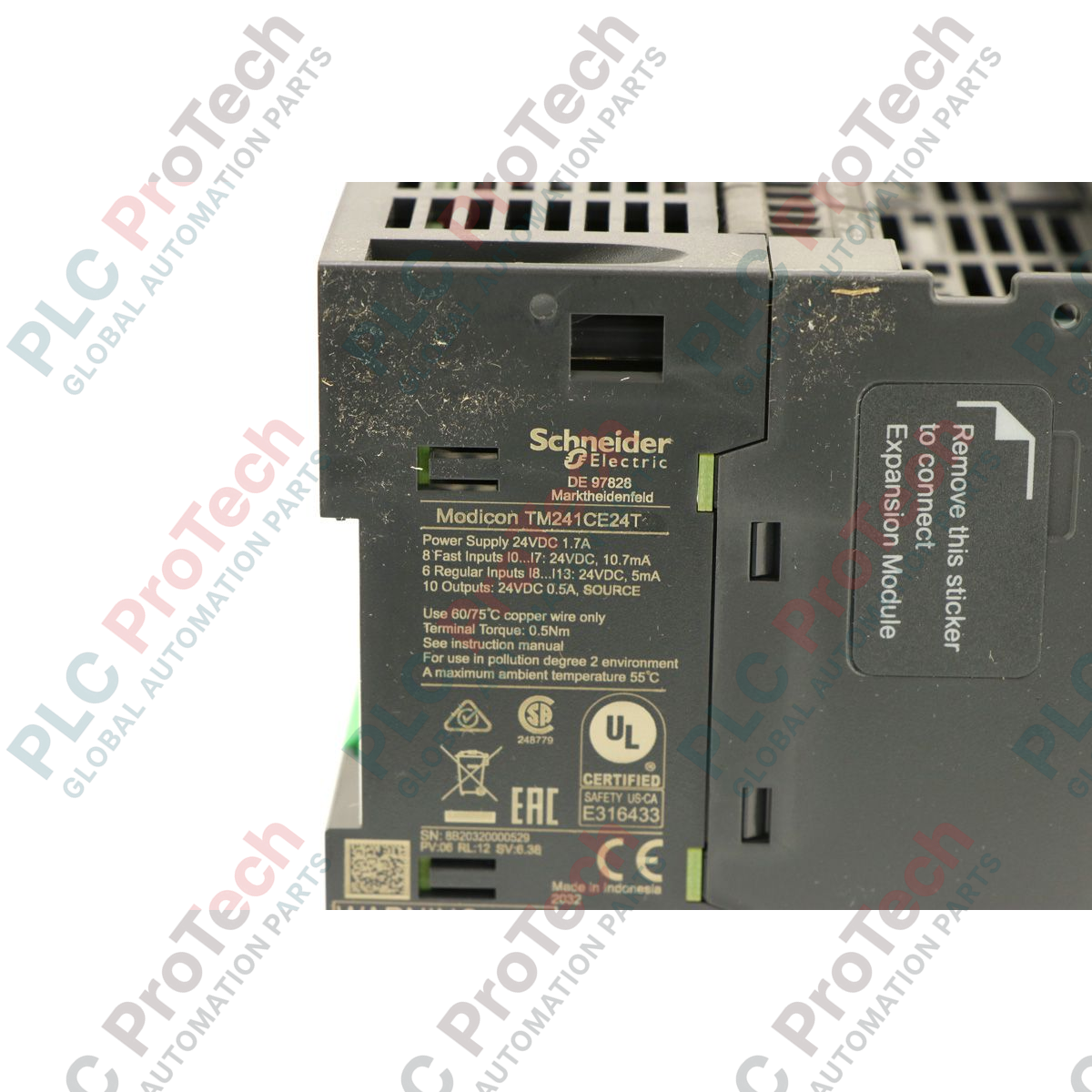

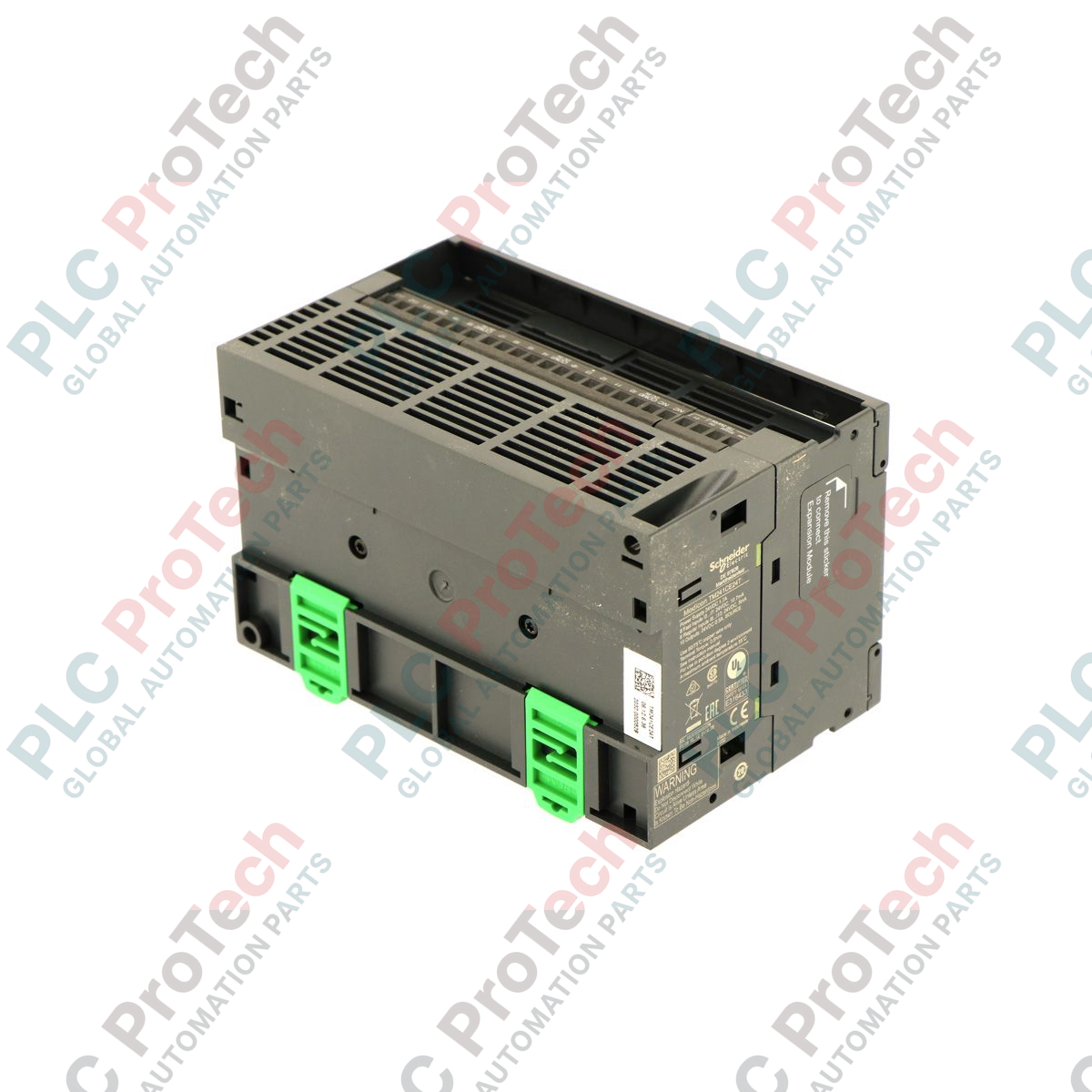

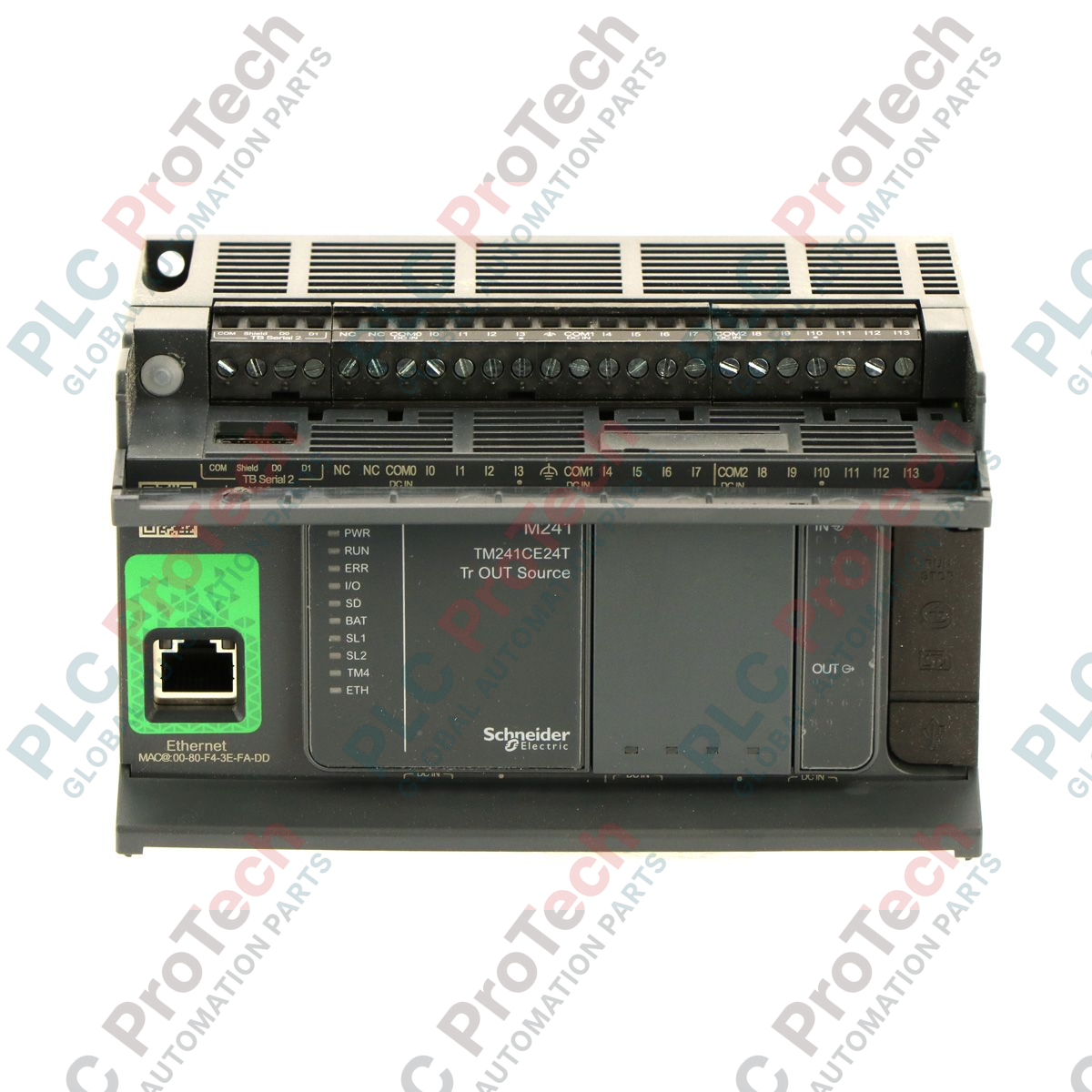

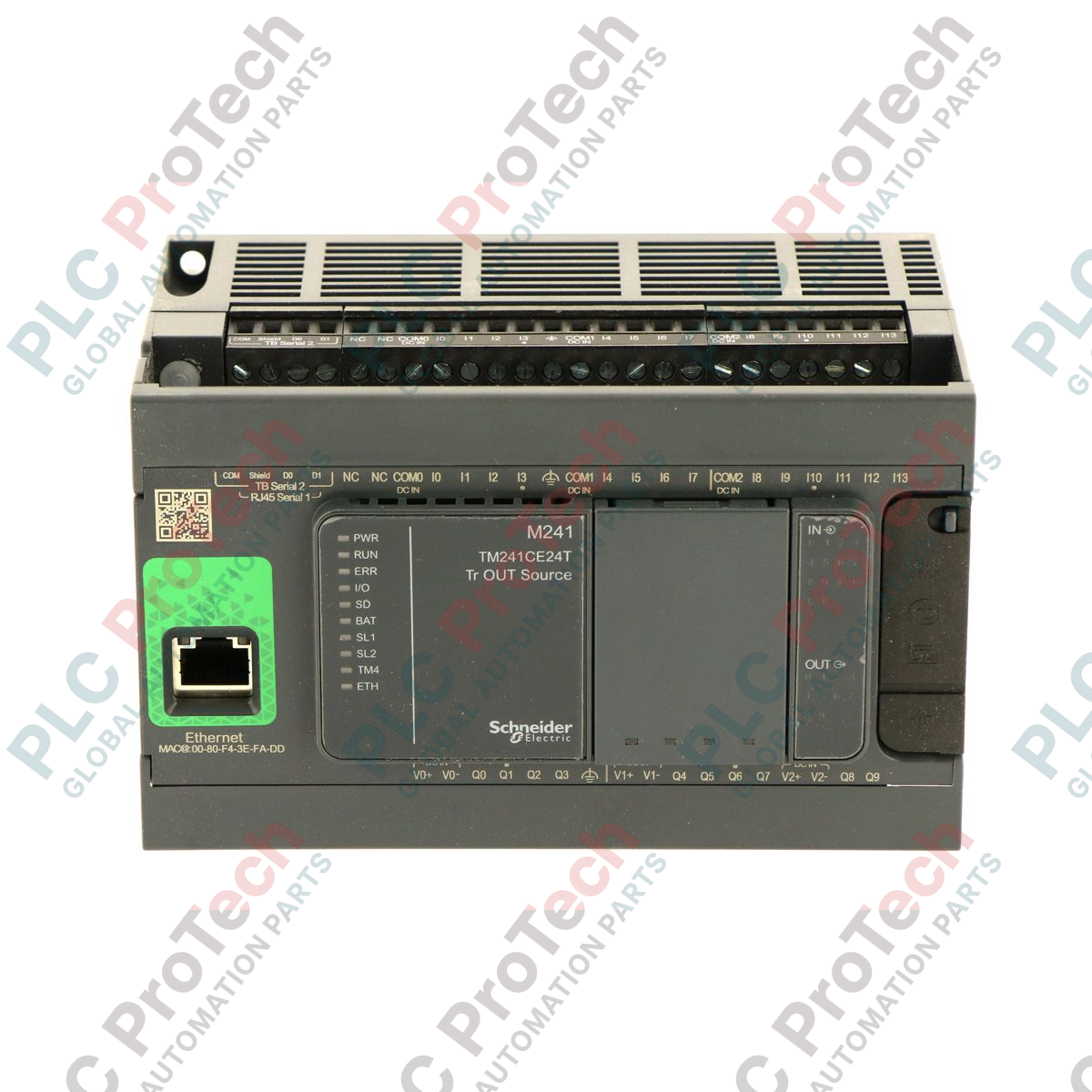

Schneider Electric TM241CE24T je určen k řízení vysoce výkonných architektur strojů a slouží jako centrální procesorová jednotka v rodině programovatelných logických automatů Modicon M241. Nabízí vestavěné připojení Ethernet a CANopen spolu s vysokorychlostními tranzistorovými I/O. Tento řadič poskytuje výrobcům strojů škálovatelné a efektivní řízení komplexních aplikací vyžadujících koordinovaný pohyb a distribuovanou komunikaci prostřednictvím průmyslových sběrnic.
| Parametr | Hodnota specifikace |
|---|---|
| Výrobce | Schneider Electric |
| Číslo modelu | TM241CE24T |
| Produktová řada | Modicon M241 |
| Jmenovité napájecí napětí | 24 V DC |
| Počet diskrétních vstupů | 14 (vyhovuje IEC 61131-2 typu 1) |
| Logika diskrétního vstupu | Sink nebo Source (negativní/pozitivní) |
| Počet diskrétních výstupů | 10 tranzistorových výstupů (včetně 4 rychlých výstupů) |
| Logika diskrétního výstupu | Source (PNP) |
| Napětí diskrétního výstupu | 24 V DC |
| Proud diskrétního výstupu | 0,5 A pro tranzistorový výstup (0,1 A pro rychlý výstup) |
| Kapacita paměti | 8 MB pro program, 64 MB systémové paměti RAM |
| Programovací software | EcoStruxure Machine Expert (SoMachine) |
| Provozní teplota | -10 až 50 °C (vertikální instalace); -10 až 55 °C (horizontální instalace) |
| Rozměry (W x V x H) | 150 mm x 90 mm x 95 mm |
| Vypočtená přepravní hmotnost | 0,64 kg |
| Země původu | Indonésie |
| Konektor/port | Typ rozhraní | Přiřazení funkcí/obvodů |
|---|---|---|
| Ethernetový port | RJ45 (10/100 Mbit/s) | Klient/server Modbus TCP, adaptér EtherNet/IP, webový server a programování |
| Port CANopen | 9pinový konektor SUB-D, samec | Rozhraní CANopen Master pro distribuované pohony a vzdálené I/O stanice |
| Sériová linka | RJ45 | Sériová komunikace RS232 / RS485 (Modbus RTU / ASCII Master nebo Slave) |
| Port USB | USB mini-B | Vyhrazené místní rozhraní pro programování a stahování firmwaru |
| Svorky napájení | Odnímatelná šroubová svorkovnice | Hlavní napájecí vstup 24 V DC (+ / - / funkční uzemnění) |
TM241CE24T je přímou funkční modernizací starších řídicích jednotek Twido a Modicon M221. Na rozdíl od řady M221, která používá EcoStruxure Machine Expert Basic, však řada M241 vyžaduje plně licencovanou verzi EcoStruxure Machine Expert. Při migraci programů je nutné aktualizovat mapování I/O tak, aby odpovídalo konkrétním hardwarovým adresám jednotky TM241CE24T, zejména konfiguracím rychlých čítačů (HSC).
Protože 10 digitálních výstupů jsou tranzistorového typu source (PNP), spínají kladnou větev 24 V DC k zátěži. Připojení těchto výstupů ke vstupům následných zařízení nakonfigurovaným jako sink (NPN) způsobí nefunkční signálovou cestu a potenciální poškození v důsledku zpětného předpětí, pokud nejsou použita oddělovací relé. Zároveň zajistěte, aby celkový proud odebíraný ze všech výstupů nepřekročil společný limit 2,0 A, aby nedošlo k tepelnému vypnutí integrovaného obvodu budiče výstupů.
Pro zajištění spolehlivé komunikace CANopen vždy instalujte zakončovací rezistor 120 ohmů na oba fyzické konce hlavní sběrnice CAN. Pro vstupy rychlého čítače (HSC) použijte stíněnou kroucenou dvojlinku (STP) a stínění připojte k přípojnici funkčního uzemnění (FG) bezprostředně vedle řídicí jednotky. Tento postup minimalizuje vysokofrekvenční elektromagnetické rušení z blízkých frekvenčních měničů (VFD).
Před montáží, zapojováním nebo demontáží řídicí jednotky odpojte všechny zdroje napájení. Ověřte, že externí napájecí zdroj 24 V DC je vypnutý a zajištěný proti opětovnému zapnutí. Nedodržení těchto opatření může vést k vážnému úrazu elektrickým proudem, poškození zařízení nebo neočekávanému spuštění stroje.
Namontujte řídicí jednotku vodorovně na standardní lištu DIN 35 mm uvnitř dobře větraného průmyslového krytu s krytím IP54. Nad jednotkou i pod ní zachovejte volný prostor alespoň 50 mm pro konvekční chlazení.
Připojte svorku funkčního uzemnění (FG) na konektoru napájení přímo k hlavní přípojnici ochranného uzemnění (PE) měděným vodičem s minimálním průřezem 1,5 mm² (16 AWG).
Připojte napájecí zdroj 24 V DC k odnímatelné svorkovnici. Zkontrolujte správnou polaritu, aby nedošlo k aktivaci interního obvodu ochrany proti přepólování.
Zasuňte ethernetový kabel RJ45 do vyhrazeného portu. Zajistěte, aby kabel měl specifikaci Cat5e se stíněním nebo vyšší, aby byla zachována integrita komunikace v prostředích s vysokou úrovní rušení.
