Sicheres Rezeptmanagement in Logix und PanelView entwickeln

Ein Rezept kann Temperatur, Geschwindigkeit, Druck, Zeitabläufe, Bewegungen und Produktqualität ändern, ohne dass ein Controller-Download erforderlich ist. Dadurch sind Rezeptdaten betrieblich relevant, selbst wenn sie in einem gewöhnlichen Logix-UDT-Array gespeichert werden. Das Ziel besteht nicht lediglich darin, Werte zu speichern, sondern zu verhindern, dass unvollständige, veraltete, nicht autorisierte oder inkompatible Werte aktiv werden.

Ein kontrollierter Ablauf trennt die Bearbeitung durch den Bediener von den Werten, die derzeit die Maschine steuern.

Geben Sie Rezeptdaten vier klar getrennte Rollen

Verwenden Sie separate Strukturen für gespeicherte Rezepte, die ausgewählte Quelle, eine bearbeitbare Arbeitskopie und die aktive Prozesskopie. Das HMI bearbeitet ausschließlich die Arbeitskopie. Eine Speicheranforderung validiert diese Arbeitskopie und übernimmt sie in einen ausgewählten Speicherdatensatz. Eine separate Aktivierungsanforderung validiert erneut und überträgt einen vollständigen, freigegebenen Datensatz in die aktive Struktur.

Diese Trennung verhindert, dass jeder Tastendruck am HMI einen aktiven Sollwert ändert. Außerdem unterstützt sie das Abbrechen, Vergleichen, Freigeben, Zurücksetzen und klare Bedienermeldungen. Das aktive Rezept bleibt stabil, während ein anderes Rezept geprüft wird.

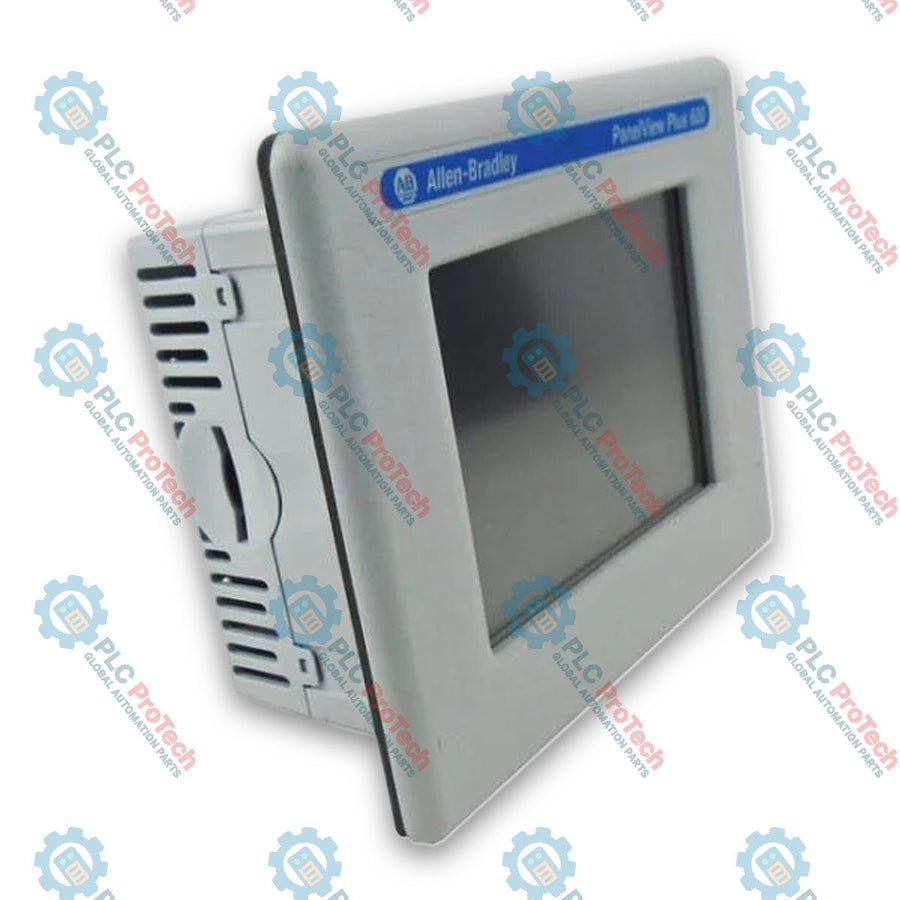

PanelView-Hardware ist in der Allen-Bradley-PanelView-Kollektion zusammengestellt; Controller-Plattformen sind über PLC- und PAC-Systeme verfügbar. Die Hardwareauswahl ersetzt nicht die in der Anwendung implementierten Transaktionsregeln.

Gestalten Sie die UDT als verwalteten Datensatz

Gruppieren Sie zusammengehörige Prozesswerte in einem UDT, damit Speicherung, Vergleich und Übertragung einheitlich ein definiertes Layout verwenden. Ergänzen Sie Metadaten wie Rezeptkennung, Name, Formatversion, Produktcode, Revision, Erstellzeit, Änderungszeit, Gültigkeitsstatus und die für die Änderung verantwortliche Rolle. Halten Sie den Betriebsstatus außerhalb der Sollwertstruktur, wenn er nicht gemeinsam mit einem Rezept kopiert werden soll.

Jedes numerische Mitglied benötigt technische Einheiten, einen zulässigen Bereich und eine Begründung für diesen Bereich. Verwenden Sie für diskrete Betriebsarten begrenzte Aufzählungen oder validierte Codes statt Freitext. Legen Sie Standardwerte nur dann fest, wenn ein Standardwert sicher und technisch sinnvoll ist.

Eine Formatversion ist bei Software-Upgrades wichtig. Wenn ein späteres Controllerprogramm Felder ergänzt oder Einheiten ändert, müssen alte Datensätze bewusst abgelehnt oder migriert werden. Das Kopieren eines älteren Binärlayouts in einen neueren UDT ohne Kompatibilitätsregel kann scheinbar gültige, aber falsche Sollwerte erzeugen.

Validieren Sie Beziehungen, nicht nur einzelne Grenzwerte

Die Prüfung jedes Feldes auf einen Mindest- und Höchstwert ist notwendig, aber nicht ausreichend. Ein oberer Grenzwert muss über einem unteren Grenzwert liegen. Rampenzeit muss mit Rate und Strecke übereinstimmen. Phasendauern müssen in die Abfolge passen. Sich gegenseitig ausschließende Optionen dürfen nicht gleichzeitig aktiviert sein. Eine Geschwindigkeit kann für eine Produktgröße zulässig, für eine andere Werkzeugkonfiguration jedoch unsicher sein.

Implementieren Sie die Validierung in der Controllerlogik, da der Controller die Prozessreaktion steuert. Das HMI kann Prüfungen für unmittelbares Feedback wiederholen, darf aber nicht die einzige Durchsetzungsebene sein. Geben Sie einen spezifischen Validierungscode zurück und nennen Sie das fehlgeschlagene Mitglied oder die betroffene Beziehung. „Rezept ungültig“ allein zwingt das Wartungspersonal, Dutzende Werte zu durchsuchen.

Unterscheiden Sie zwischen einer Warnung und einer Ablehnung. Eine Warnung kann eine Bestätigung oder die Prüfung durch einen Vorgesetzten erfordern, während ein abgelehnter Datensatz nicht gespeichert oder aktiviert werden darf. Erlauben Sie niemals, eine harte Anlagen- oder Sicherheitsgrenze über eine allgemeine Bestätigungsschaltfläche zu überschreiben.

Verwenden Sie eine explizite Transaktions-Zustandsmaschine

Impulsbefehle vom HMI können übersehen oder wiederholt werden oder nach einer Kommunikationsunterbrechung weiterhin gesetzt bleiben. Implementieren Sie eine Anforderungs- und Bestätigungssequenz mit einer Transaktionsnummer. Das HMI schreibt die Arbeitsdaten, erhöht die Anforderungsnummer und wartet. Der Controller erfasst eine stabile Kopie, validiert sie, führt die angeforderte Aktion einmal aus und gibt dieselbe Transaktionsnummer zusammen mit Ergebnis und Fehlercode zurück.

Lehnen Sie eine neue Anforderung ab, solange eine andere Transaktion aktiv ist. Verwenden Sie am HMI ein Timeout und halten Sie das Controllerergebnis lange genug vor, damit der Bediener es lesen kann. Nach einer erneuten Verbindung vergleicht das HMI die Transaktionsnummern, statt anzunehmen, dass der vorherige Speichervorgang fehlgeschlagen ist.

Der Controller sollte den vollständigen validierten Datensatz an einem definierten Ausführungspunkt übertragen. Verteilte Verschiebevorgänge, die durch separate Bedingungen gesteuert werden, können eine Mischung aus alten und neuen Werten erzeugen. Wenn Daten gleichzeitig durch eine andere Task oder einen anderen Kommunikationspfad geändert werden können, entwerfen Sie einen stabilen Snapshot und prüfen Sie, dass sich dessen Sequenz während des Kopiervorgangs nicht geändert hat.

Trennen Sie das Speichern von der Aktivierung

Beim Speichern wird eine geprüfte Arbeitskopie im Speicher abgelegt. Die Aktivierung ändert die vom Prozess verwendeten Werte. Diese Aktionen benötigen unterschiedliche Berechtigungen, Meldungen und Verriegelungen. Ein Techniker darf möglicherweise ein Rezept vorbereiten, ohne berechtigt zu sein, es auszuführen.

Definieren Sie, wann eine Aktivierung zulässig ist: Maschine angehalten, Zyklus abgeschlossen, Aktoren in sicherem Zustand, korrektes Werkzeug bestätigt, keine kritische Störung und erforderliche Bedienerrolle vorhanden. Wenn sich bestimmte Werte während der Produktion ändern dürfen, führen Sie sie ausdrücklich auf und steuern Sie ihre Übertragung. Verlassen Sie sich nicht auf das Gedächtnis des Bedieners, um zu wissen, welche Felder online sicher sind.

Geben Sie nach der Aktivierung die Kennung und Revision des aktiven Rezepts an das HMI zurück. Vergleichen Sie die aktive Kopie mit der freigegebenen Quelle und lösen Sie bei einer unerwarteten Abweichung einen Alarm aus. Die nachgelagerte Ablaufsteuerung darf ausschließlich die aktive Kopie verwenden, niemals die Arbeits-Tags des HMI.

Gestalten Sie Berechtigungen und Nachweise angemessen

Unterscheiden Sie mindestens zwischen Anzeigen, Bearbeiten, Speichern, Aktivieren, Löschen und Wiederherstellen. Beschränken Sie das Löschen stärker als die Auswahl. Vermeiden Sie gemeinsam genutzte Zugangsdaten, wenn die Anwendung eine individuelle Verantwortlichkeit erfordert. Wenn die Plattform eine Protokollierung unterstützt, erfassen Sie Benutzer, Zeitpunkt, Aktion, Rezeptkennung, alte Revision, neue Revision und Ergebnis.

Der Controller sollte außerdem betriebliche Nachweise speichern, die nicht vollständig vom HMI abhängen: aktive Kennung, Revision, letzte Transaktion, Validierungsergebnis und Aktivierungszeit. HMI-Protokolle sind nützlich, können aber beim Austausch des Terminals oder beim Download der Anwendung verloren gehen.

Seien Sie sich der Grenzen bewusst. Eine gewöhnliche Maschinen-Rezeptchronik ist nicht automatisch ein elektronisches Aufzeichnungssystem für regulierte Produktion. Wenn Signaturen, Manipulationsnachweise, Aufbewahrung oder validierte Audit-Trails erforderlich sind, bewerten Sie die gesamte Architektur und die zugehörigen Verfahren.

Definieren Sie das Verhalten beim Hochfahren und bei Kommunikationsverlust

Legen Sie fest, welches Rezept nach einem Neustart des Controllers, einem Programm-Download, einer Speicherwiederherstellung oder dem Austausch des HMI aktiv wird. Das blinde Laden von Datensatz null kann unsicher sein. Remanente Daten müssen vor ihrer Verwendung validiert werden, einschließlich Formatversion und aller Beziehungen. Wenn die Gültigkeit nicht nachgewiesen werden kann, muss die Maschine in einem definierten Zustand gehalten werden und eine Auswahl mit Bestätigung erfordern.

Ein Verlust der HMI-Kommunikation darf kein teilweise aktiviertes Rezept verursachen. Der Controller arbeitet mit dem letzten vollständigen aktiven Datensatz weiter oder folgt der prozessspezifischen sicheren Reaktion. Wenn die Kommunikation wiederhergestellt ist, löschen Sie veraltete Bearbeitungszustände und zeigen Sie den tatsächlichen Transaktionsstatus des Controllers an, bevor Sie einen weiteren Befehl zulassen.

Testen Sie die Fehlerpfade

Nehmen Sie das normale Speichern, ein ungültiges Feld, eine ungültige Beziehung, eine nicht autorisierte Aktion, einen wiederholten Tastendruck, eine Netzwerkunterbrechung während der Übertragung, einen Neustart des Controllers, einen Neustart des HMI, einen vollen Speicher, das Löschen, das Zurücksetzen und einen Datensatz im alten Format in Betrieb. Stellen Sie sicher, dass kein Fall ein gemischtes aktives Rezept erzeugt.

Führen Sie für jedes wichtige numerische Feld einen Grenzwerttest durch und überprüfen Sie die Einheiten am HMI und im Controller. Vergleichen Sie nach der Übertragung alle aktiven Mitglieder. Dokumentieren Sie die Ergebnisse und bewahren Sie ein einwandfreies Rezept außerhalb des Controller-Backups auf, damit die Wiederherstellung nicht von einem einzigen Gerät abhängt.

Ein leistungsfähiges Rezeptsystem macht geplante Änderungen sichtbar, validiert sie im Controller, aktiviert eine vollständige Revision in einem kontrollierten Zustand und hinterlässt genügend Nachweise, um die Ereignisse zu rekonstruieren. Diese Disziplin ist wichtiger als die Frage, ob die Speicherung zunächst als UDT-Array oder als HMI-Rezeptkomponente erfolgt.
