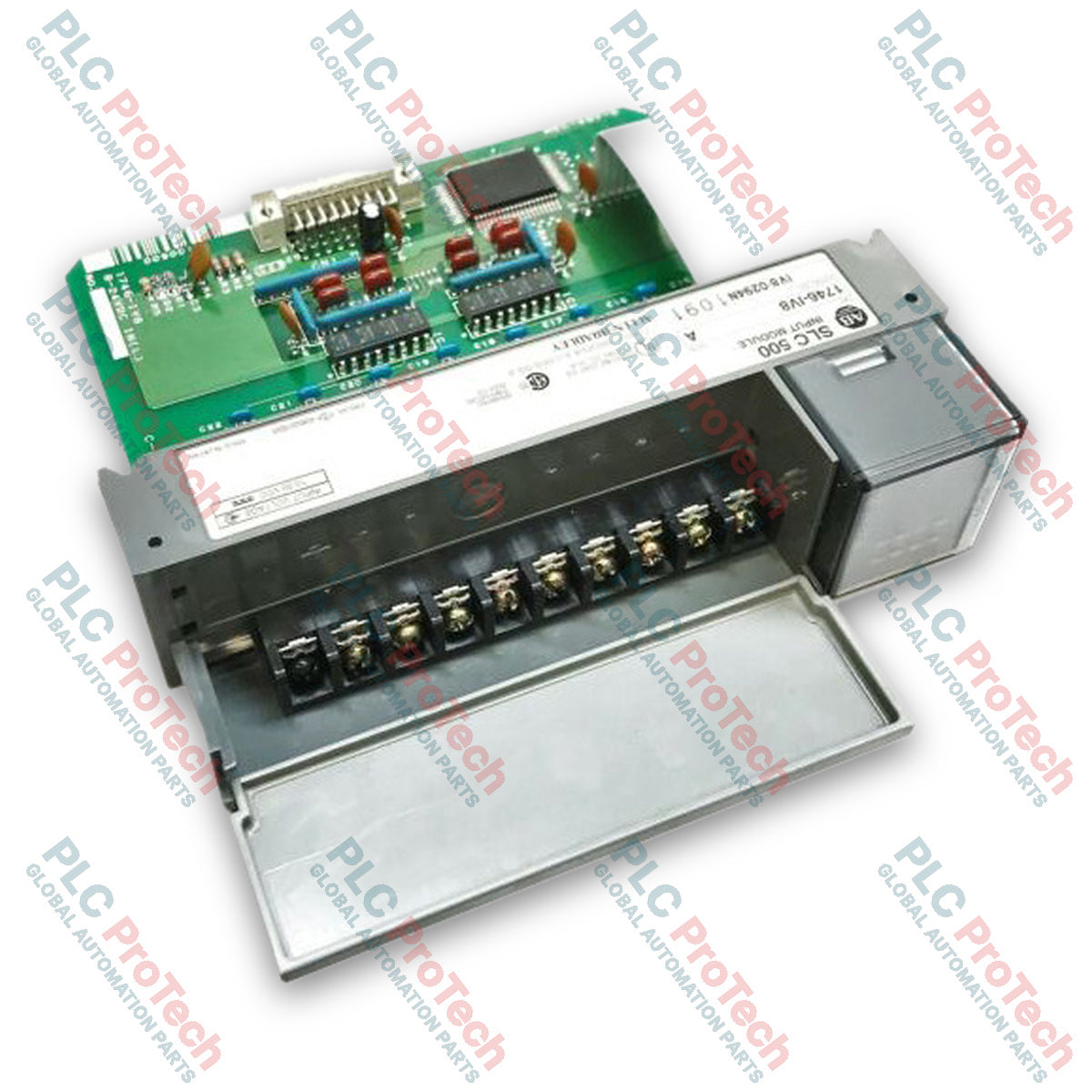

Allen-Bradley 1746-IV8 SLC 500-Gleichspannungseingangsmodul

SKU 1746-IV8

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1746-IV8
Herkunft Vereinigte Staaten
Produkttyp: DC-Eingangsmodul
Zahlung: T/T, Western Union
Gewicht: 0.22 kg
Abmessungen: 11.8 x 3.5 x 14.5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Menge

Vertrieb anrufen Kontakt

Produktbeschreibung

Beschreibung

Der Allen-Bradley 1746-IV8 ist ein zuverlässiges stromlieferndes DC-Eingangsmodul, das speziell für die modulare Allen-Bradley-SLC-500-Hardwareplattform entwickelt wurde. Dieses Universalmodul ermöglicht eine zuverlässige Erfassung diskreter Eingangssignale für industrielle Automatisierungsanwendungen und verbindet Feldsensorsignale mit Ihrer Steuerungsarchitektur. Dank integrierter LED-Statusanzeigen an der Frontplatte für jeden I/O-Punkt können Wartungstechniker den Betriebsstatus auf Punktebene auf einen Blick überprüfen.

Der 1746-IV8 wurde für standardmäßige industrielle Steuerungsumgebungen entwickelt und verfügt über praktische selbsthebende Druckplattenklemmen, die sicher bis zu zwei Drähte mit 14 AWG (2 mm²) pro Anschlusspunkt aufnehmen. Dadurch wird die Installationszeit verkürzt und eine sichere, vibrationsbeständige Verdrahtung gewährleistet. Das Modul benötigt nur wenig Leistung am Rückwandbus und ist daher eine effiziente Wahl für Erweiterungs-Racks in bestehenden SLC-500-Systemen.

Funktionen

Für die Integration in das programmierbare Allen-Bradley-Steuerungssystem SLC 500 konzipiert.
Stromliefernd (Sink-/Source-Bezeichnung hängt von der Konfiguration des Feldgeräts ab; die standardmäßige DC-Sink-/Source-Terminologie gilt).
Verfügt über LED-Statusanzeigen an der Frontplatte, die eine Echtzeit-Visualisierung für jeden Eingangspunkt bieten.
Ausgestattet mit selbsthebenden Druckplattenklemmen, die sicher bis zu zwei Drähte mit 14 AWG pro Anschluss aufnehmen.
Robuste Störunterdrückung und zuverlässige Signalverzögerungseigenschaften für einen zuverlässigen industriellen Schaltbetrieb.

Anwendungen

Überwachung diskreter Signale von 24-VDC-Sensoren, Endschaltern und Fotozellen.
Fertigungs- und Montagelinien sowie automatisierte Materialtransportanlagen.
Werkzeugmaschinensteuerungen und Prozess-Skids mit SLC-500-Architektur.
Nachrüstung oder Erweiterung bestehender Allen-Bradley-Steuerungssysteme.

Technische Daten

Parameter	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Produkttyp	DC-Eingangsmodul
Produktfamilie	SLC 500 (1746-Plattform)
Katalognummer / SKU	1746-IV8
Spannungskategorie	24VDC
Betriebsspannungsbereich	10 bis 30 VDC
Nenneingangsstrom	8 mA bei 24 VDC
Maximale Eingangsspannung im AUS-Zustand	5VDC
Maximaler Eingangsstrom im AUS-Zustand	1 mA
Signalverzögerung (Ein / Aus)	Max. 8 ms EIN / max. 8 ms AUS
Stromverbrauch am Rückwandbus	50 mA bei 5 VDC; 0 mA bei 24 VDC
Kabelquerschnitt der Klemme	Bis zu zwei Drähte mit 14 AWG (2 mm²) pro Klemme
Ursprungsland	Vereinigte Staaten

Installationsrichtlinien

Stellen Sie sicher, dass alle Stromversorgungen für Rack und Feld vor der Installation oder dem Ausbau des 1746-IV8-Moduls ausgeschaltet sind. Setzen Sie das Modul fest in den vorgesehenen Steckplatz des SLC-500-Chassis ein und sichern Sie es mit den oberen und unteren Befestigungsschrauben des Chassis. Vergewissern Sie sich, dass die Feldverdrahtung ordnungsgemäß abisoliert und unter den selbsthebenden Druckplatten befestigt ist und keine abstehenden Drahtlitzen Kurzschlüsse verursachen. Schalten Sie das System ein und prüfen Sie, ob die Anzeigen an der Frontplatte korrekt auf die Betätigung der Eingabegeräte reagieren.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What controller platform is the Allen-Bradley 1746-IV8 compatible with?

The 1746-IV8 is designed for use within the Allen-Bradley SLC 500 modular control system platform.

What is the nominal input voltage and operating range for this module?

The module operates on a 24VDC nominal voltage category with an operating voltage range of 10 to 30VDC.

What wire sizes are supported by the terminal blocks?

The module features self-lifting pressure plate terminals that accept up to two 14 AWG (2mm square) wires per terminal connection.

How much backplane current does the 1746-IV8 require?

It requires 50mA of current from the 5VDC backplane and 0mA from the 24VDC backplane.

What are the signal delay times for the module?

The maximum signal delay is 8ms for transition to ON and 8ms for transition to OFF.
