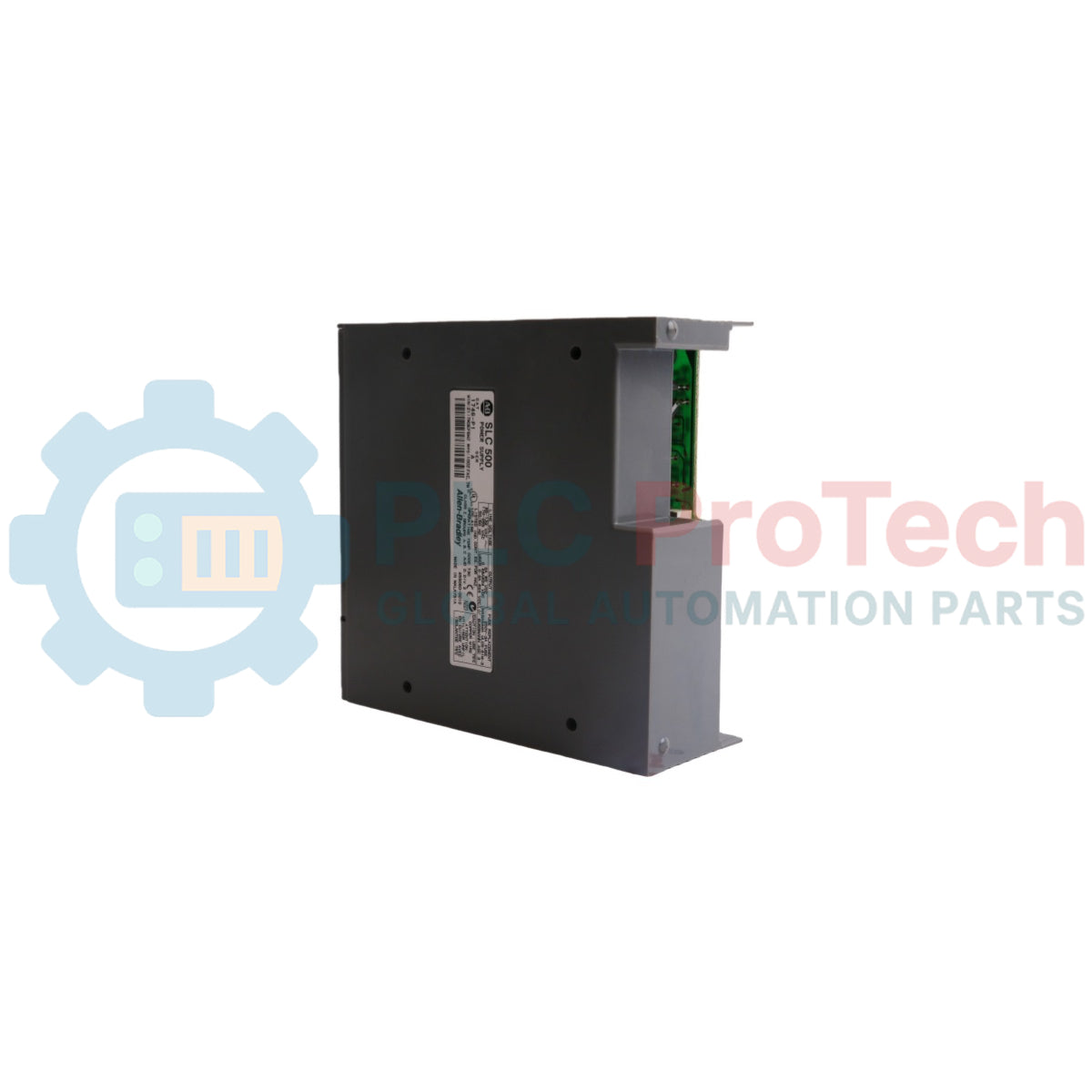

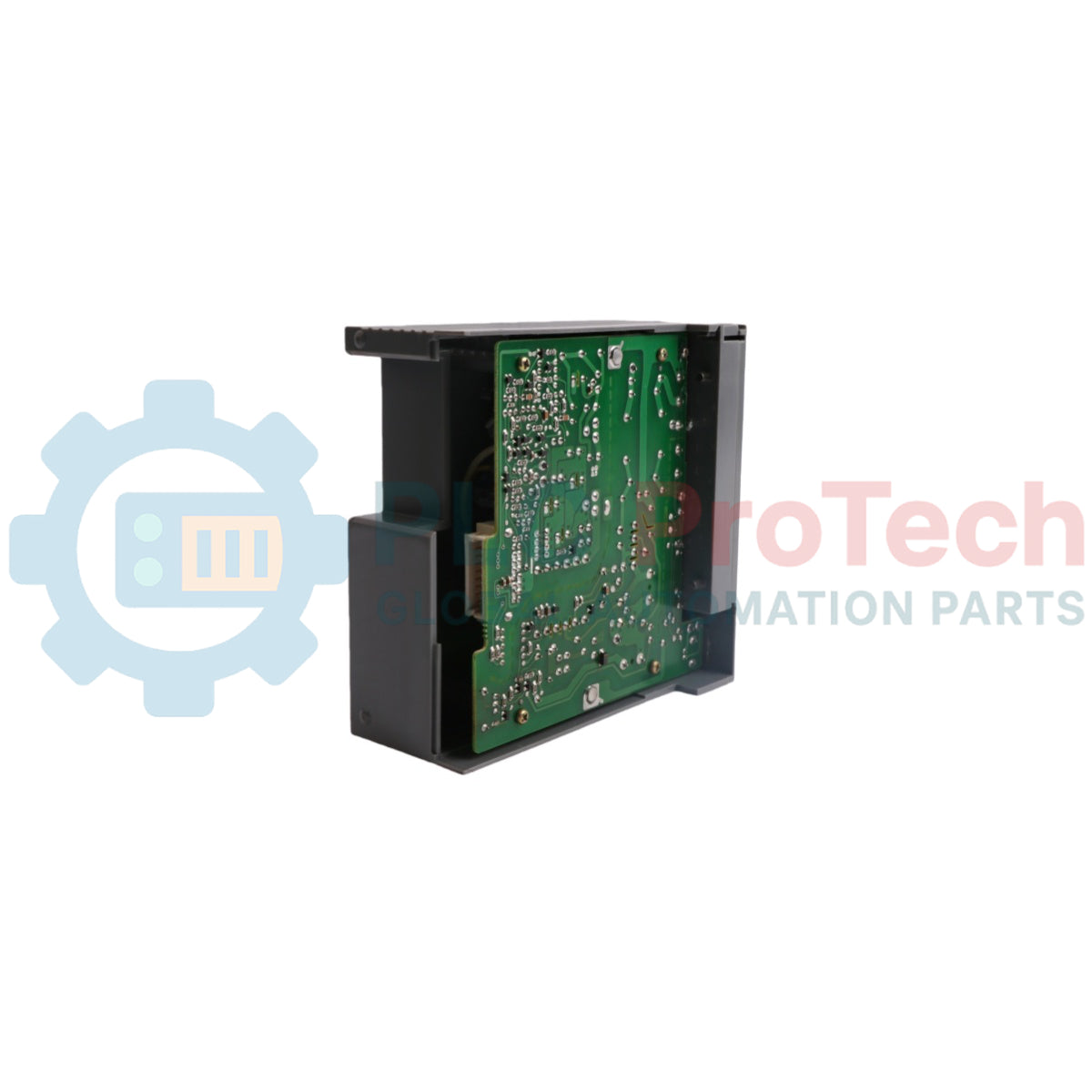

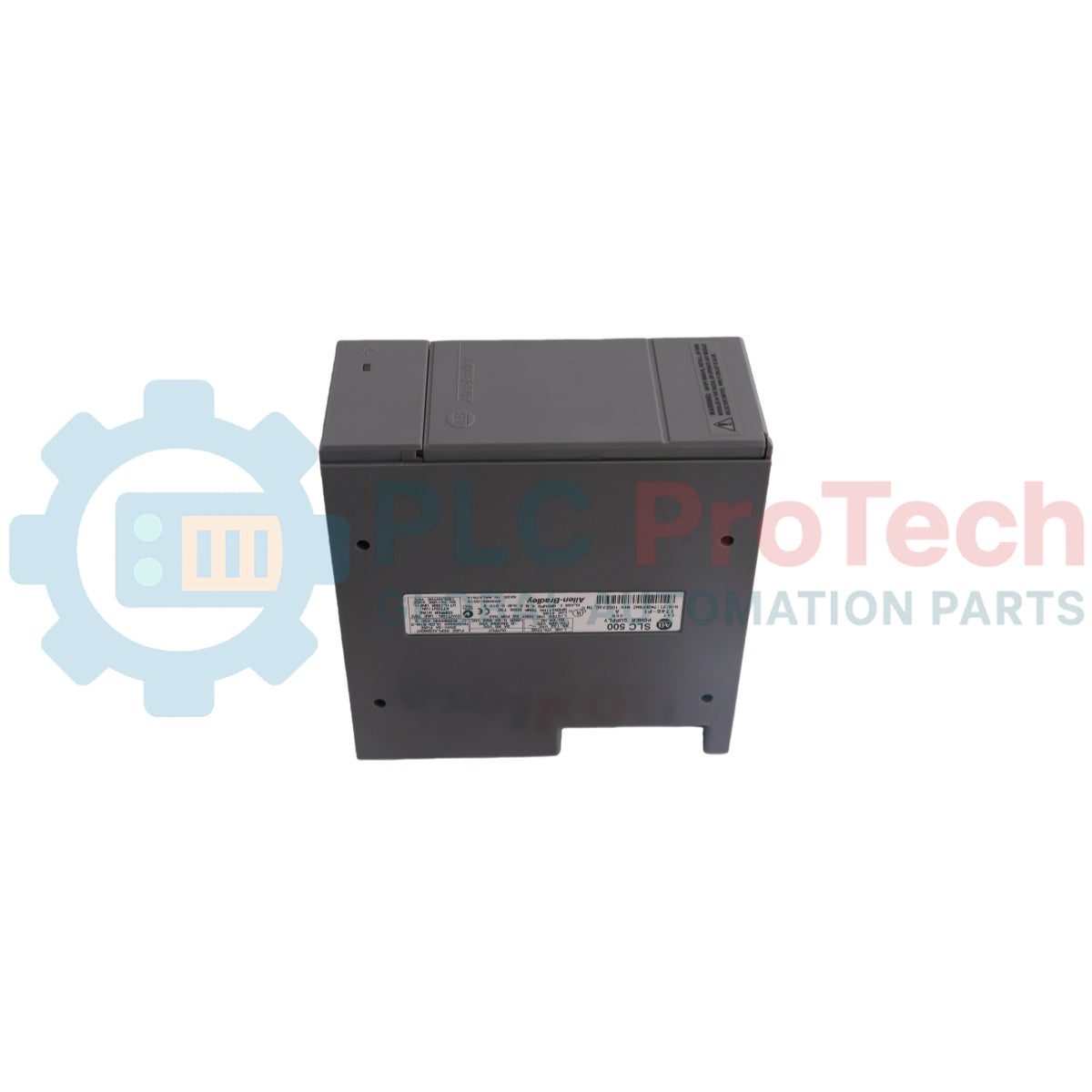

Allen-Bradley 1746-P1 SLC 500 Rackmontage-Netzteil

Beschreibung

Das Allen-Bradley 1746-P1 ist ein Stromversorgungsmodul zur Rackmontage, das für das modulare Steuerungssystem SLC 500 entwickelt wurde. Es versorgt die Rückwandplatine des SLC-500-Chassis direkt mit Betriebsspannung und stellt für Systemmodule interne Stromkapazitäten von 2 A bei 5 V Gleichspannung und 0,46 A bei 24 V Gleichspannung bereit. Das Gerät unterstützt einen wählbaren Netzspannungsbereich von 85–132 V Wechselspannung oder 170–265 V Wechselspannung bei einer Frequenz von 47 bis 63 Hz. Zusätzlich verfügt das Modul über einen Hilfsausgang für die 24-V-Gleichspannungsversorgung des Anwenders mit einer Stromkapazität von 200 mA. Dank einer Isolierung von 1800 V Wechselspannung RMS zwischen den Eingangsklemmen und der Rückwandplatine schützt es die Steuerelektronik vor externen elektrischen Störungen.

Merkmale

• Architektur zur Rackmontage: Wird direkt auf der linken Seite eines modularen SLC-500-Chassis montiert.
• Zweifacher Eingangsspannungsbereich: Unterstützt Wechselspannungseingänge von 85–132 V oder 170–265 V.
• Hilfsversorgung für Anwender: Verfügt über einen integrierten 24-V-Gleichspannungsanschluss für Anwender mit bis zu 200 mA.
• Überstromschutz: Enthält einen Sicherungsschutz durch eine austauschbare 1746-F1-Sicherung oder eine gleichwertige 250-V-3-A-Sicherung.
• Elektrische Isolierung der Rückwandplatine: Durchgehende Isolierung für 1 Sekunde mit 1800 V Wechselspannung RMS zwischen Eingangsklemmen und Rückwandplatine.

Anwendungen

• Hauptstromversorgung für SLC-500-Chassisbaugruppen.
• Prozesssteuerungssysteme, die eine lokale 24-V-Gleichspannungsversorgung für Sensoreingänge benötigen.
• Installationen von Industrieautomations-Chassis in allgemeinen Fertigungs- und Prozesslinien.

Technische Daten

Installationsrichtlinien

• Montageposition: Installieren Sie die Stromversorgung an der äußersten linken Position des SLC-500-Chassis.
• Überstromschutz: Verwenden Sie in allen ungeerdeten Leitern einen Überstromschutz mit Zeitverzögerung (maximal 15 A).
• Brücke für die Eingangsspannung: Überprüfen und konfigurieren Sie die Einstellung der Eingangsspannungsbrücke (120 V Wechselspannung oder 240 V Wechselspannung), bevor Sie die Netzspannung anlegen.
• Erdungsanforderungen: Stellen Sie sicher, dass die Gehäuseerdungsklemme der Stromversorgung mit der Schutzerde verbunden ist.
• Sicherungswartung: Ersetzen Sie durchgebrannte Sicherungen durch eine 1746-F1-Sicherung oder eine gleichwertige flink auslösende 250-V-3-A-Sicherung (z. B. Bussmann AGC 3).

Konformität und Zertifizierungen

• UL-gelistetes Industrie-Steuergerät für explosionsgefährdete Bereiche der Klasse 1, Division 2, Gruppen A, B, C, D
• CSA-zertifiziertes Prozesssteuerungsgerät für explosionsgefährdete Bereiche der Klasse 1, Division 2, Gruppen A, B, C, D
• CE-konform (EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG der Europäischen Union)
• C-Tick-konform (Industrieemissionen gemäß AS/NZS 2064)
