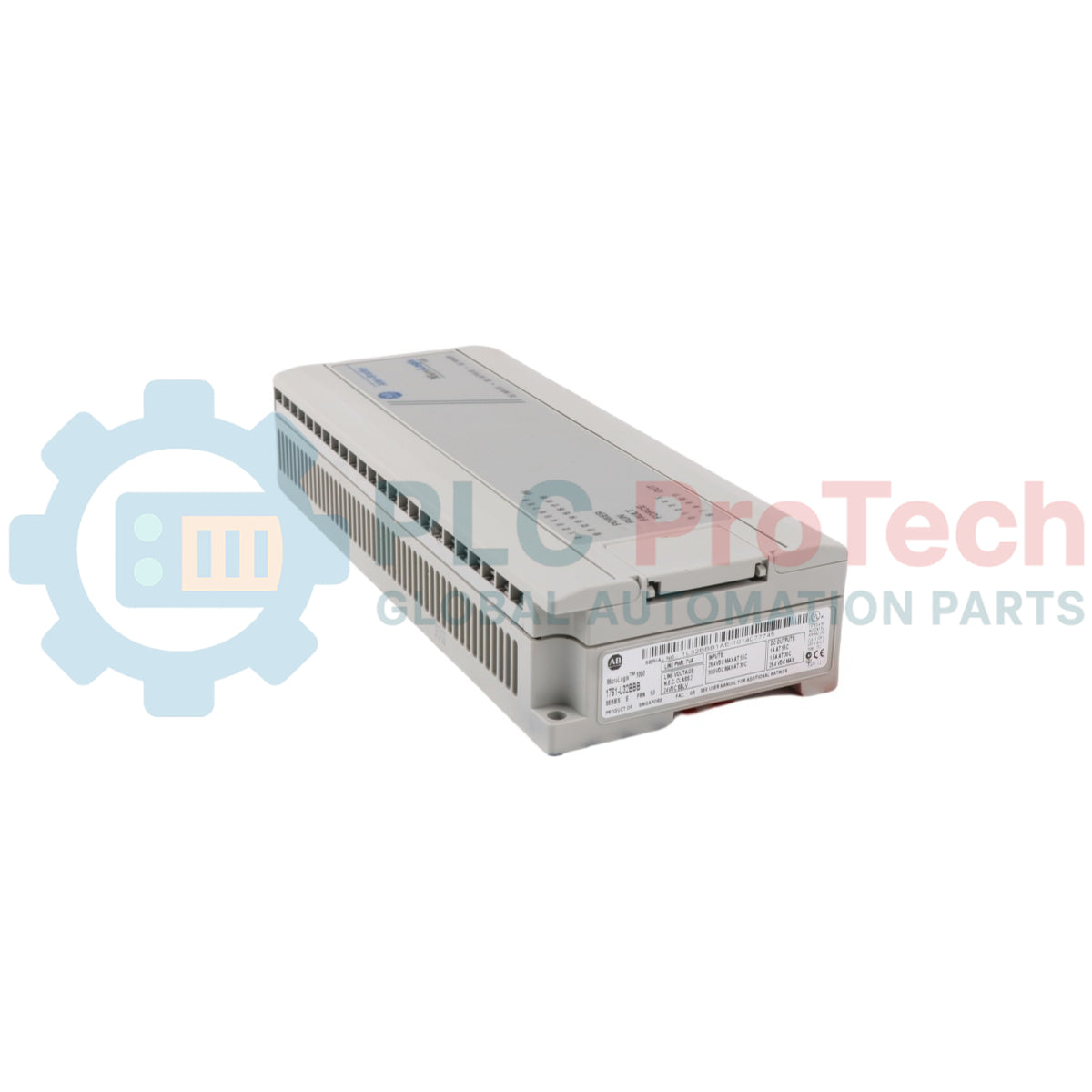

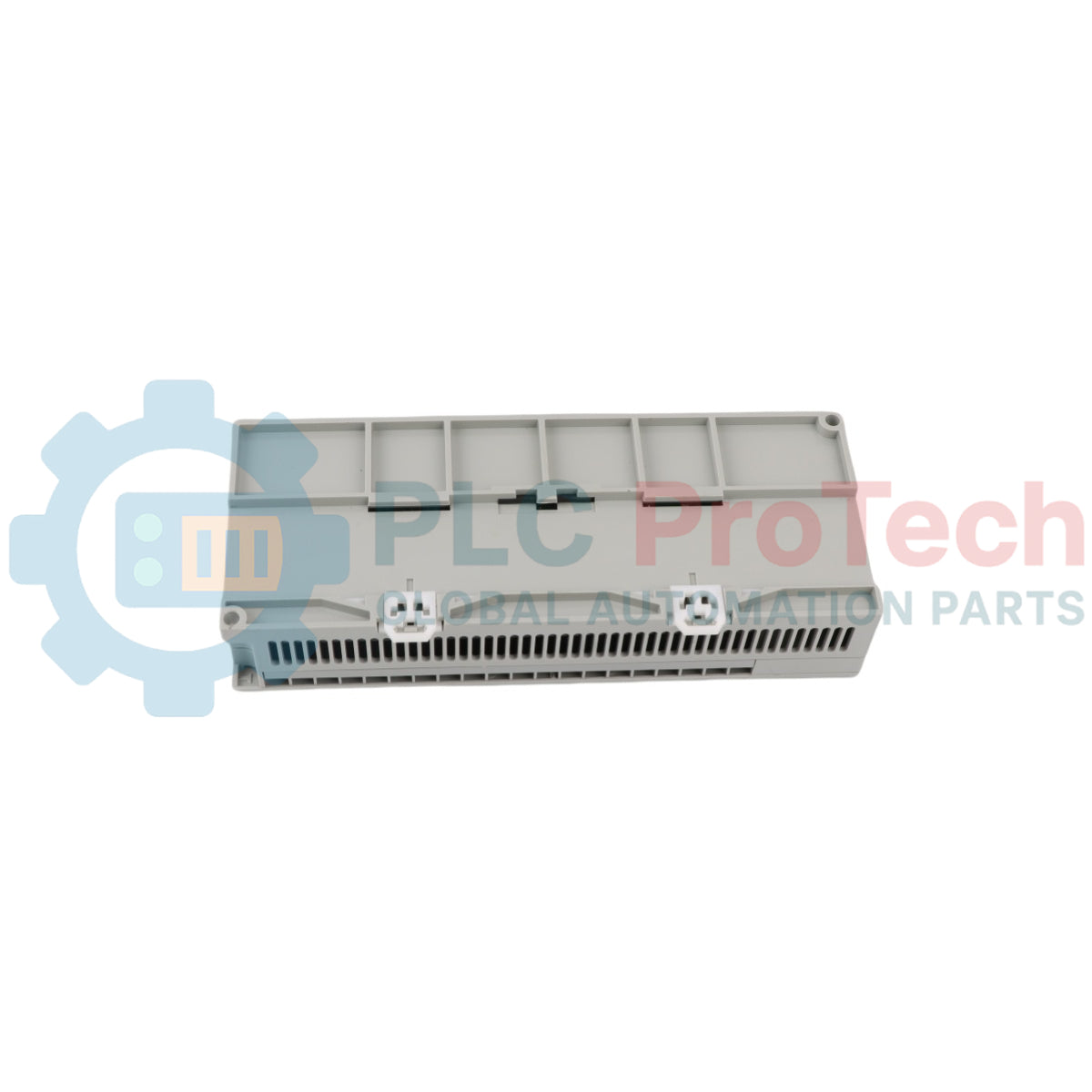

Allen-Bradley 1753-L32BBBM-8A GuardPLC 1800 Sicherheitssteuerung

Beschreibung

Der Allen-Bradley 1753-L32BBBM-8A ist eine sicherheitsbezogene speicherprogrammierbare Steuerung der Serie GuardPLC 1800 mit integrierten digitalen und analogen Sicherheitseingängen, Hochgeschwindigkeitszählern, digitalen Ausgängen und integrierten Kommunikationsschnittstellen. Die Einheit wurde für ausfallsichere CPU-Anwendungen gemäß IEC 61508 (SIL 3) und ISO 13849-1 (PLe/Kat. 4) entwickelt und verarbeitet sicherheitskritische Signale, während sie kontinuierlich die Ausführungszeiten sowie Hardware- und Software-Selbsttests überwacht. Die Steuerung verfügt über vier 10/100BaseT-RJ-45-Ethernet-Ports, die über einen internen Switch für sicherheitszertifizierte Peer-to-Peer-Netzwerke, EtherNet/IP-Kommunikation und die Programmierung verbunden sind. Nicht sicherheitsbezogene serielle Kommunikation wird über RS-485-Schnittstellen unterstützt, einschließlich Modbus RTU Slave auf COMM1 und GuardPLC ASCII/High-Speed Safety Protocol (HSP) auf COMM3.

Merkmale

• Integrierte Sicherheits-I/O auf der Platine, einschließlich 24 digitaler Eingänge, 8 digitaler Ausgänge, 8 sicherheitsbezogener Analogeingänge und 2 Hochgeschwindigkeitszähler.
• Vier 10/100BaseT-RJ-45-Ethernet-Ports, die über einen internen Ethernet-Switch mit automatischer Erkennung der Cross-Verbindung für Vollduplex- und Halbduplex-Kommunikation betrieben werden.
• Integrierte serielle Kommunikationsschnittstellen mit Unterstützung des Modbus-RTU-Slave-Protokolls (COMM1) sowie der GuardPLC-ASCII-/HSP-Protokolle (COMM3).
• Duale Sicherheitszertifizierung gemäß SIL 3 nach IEC 61508 und PLe/Kat. 4 nach ISO 13849-1.
• Automatisierte Fehlererkennung und -behandlung für permanente und vorübergehende I/O-Fehler, wobei Kanäle oder Module in einen definierten sicheren Zustand versetzt werden (Wert 0 / stromlos).
• Versenkter Hardware-Reset-Drucktaster zum vorübergehenden Wiederherstellen der standardmäßigen IP-Adressen, Systemeinstellungen und Anmeldedaten.

Anwendungen

• Sicherheitsgerichtete Systeme (SIS) und Notabschaltungsanwendungen, die eine Integrität gemäß SIL 3 / PLe Kat. 4 erfordern.
• Industrielle Sicherheitssteuerungsumgebungen mit verteilter Sicherheits-I/O und Peer-to-Peer-Ethernet-Netzwerken.
• Automatisierungssysteme, die eine kombinierte Verarbeitung digitaler und analoger Signale sowie Hochgeschwindigkeitszähler in einer einzigen Sicherheitseinheit erfordern.
• Integrierte Sicherheitssysteme, die eine Modbus-RTU-Slave- oder HSP-Kommunikation mit externen Scannern und Steuerungen erfordern.

Technische Daten

Verbindungen/Schnittstellen

Installationsrichtlinien

• Montageausrichtung: Montieren Sie die Steuerung horizontal auf einer gelbchromatierten, verzinkten Stahlschiene nach DIN, um eine effektive Kühlung und kontinuierliche Erdung sicherzustellen.
• Abstandsanforderungen: Halten Sie oberhalb und unterhalb des Geräts einen Abstand von mindestens 100 mm (3,94 Zoll) sowie horizontal zwischen den Geräten einen Abstand von mindestens 20 mm (0,79 Zoll) ein.
• Belüftung: Stellen Sie sicher, dass die Luft ungehindert um das Gerät zirkulieren kann, blockieren Sie die seitlichen Lüftungsschlitze nicht und montieren Sie das Gerät nicht direkt über Heizelementen.
• Kabelkanalabstand: Kabelkanäle im Freiraum dürfen eine Tiefe von 40 mm (1,58 Zoll) nicht überschreiten. Bei einer Tiefe von mehr als 40 mm montieren Sie die Geräte auf Abstandshaltern mit entsprechender Kanalhöhe oder halten Sie einen Abstand von 80 mm (3,15 Zoll) ein.
• Netzwerkverkabelung: Verwenden Sie für RJ-45-Anschlüsse entweder gerade oder gekreuzte Ethernet-Kabel. Stellen Sie sicher, dass Netzwerkschleifen verhindert werden, damit Datenpakete die Knoten über einen einzigen Pfad erreichen.
