Allen-Bradley

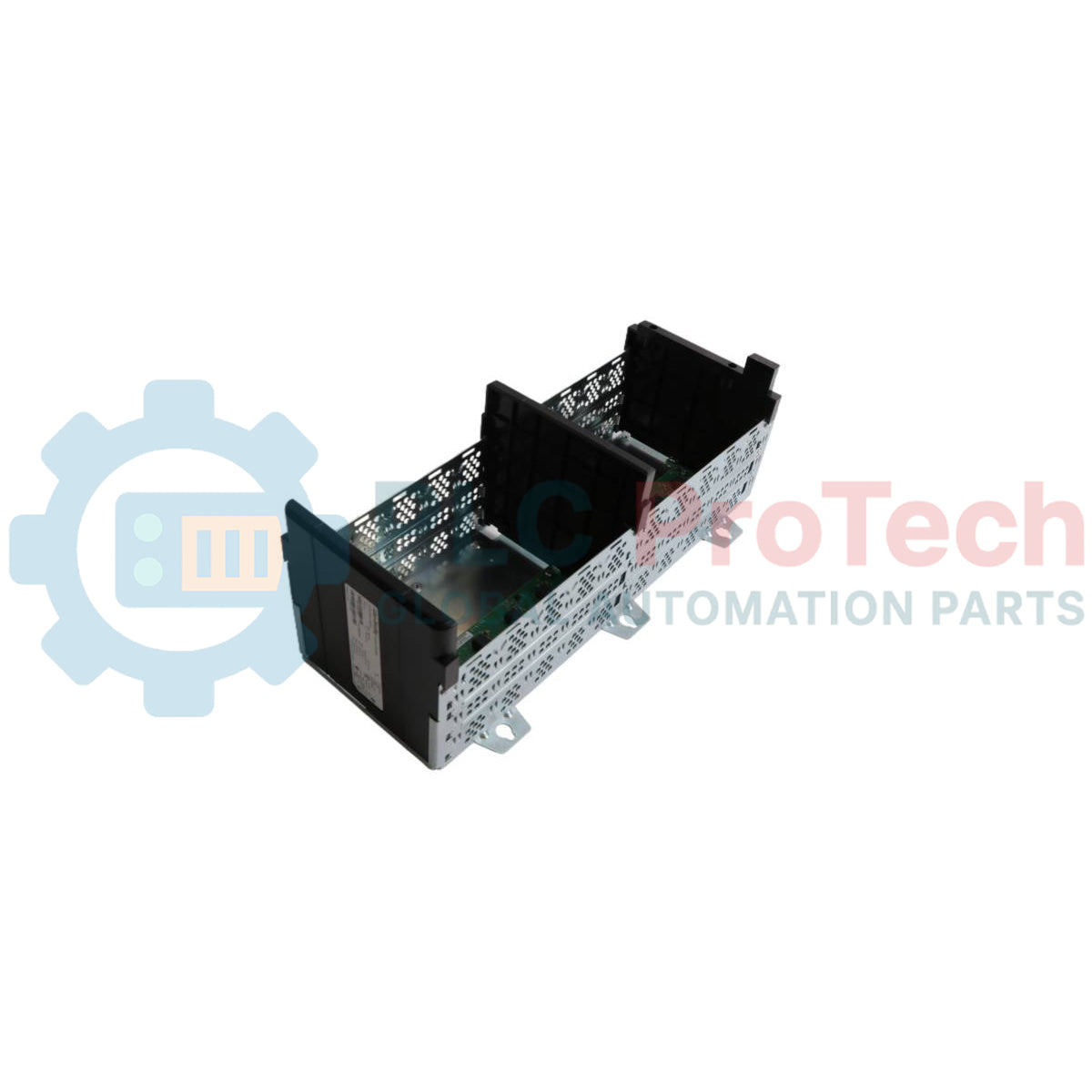

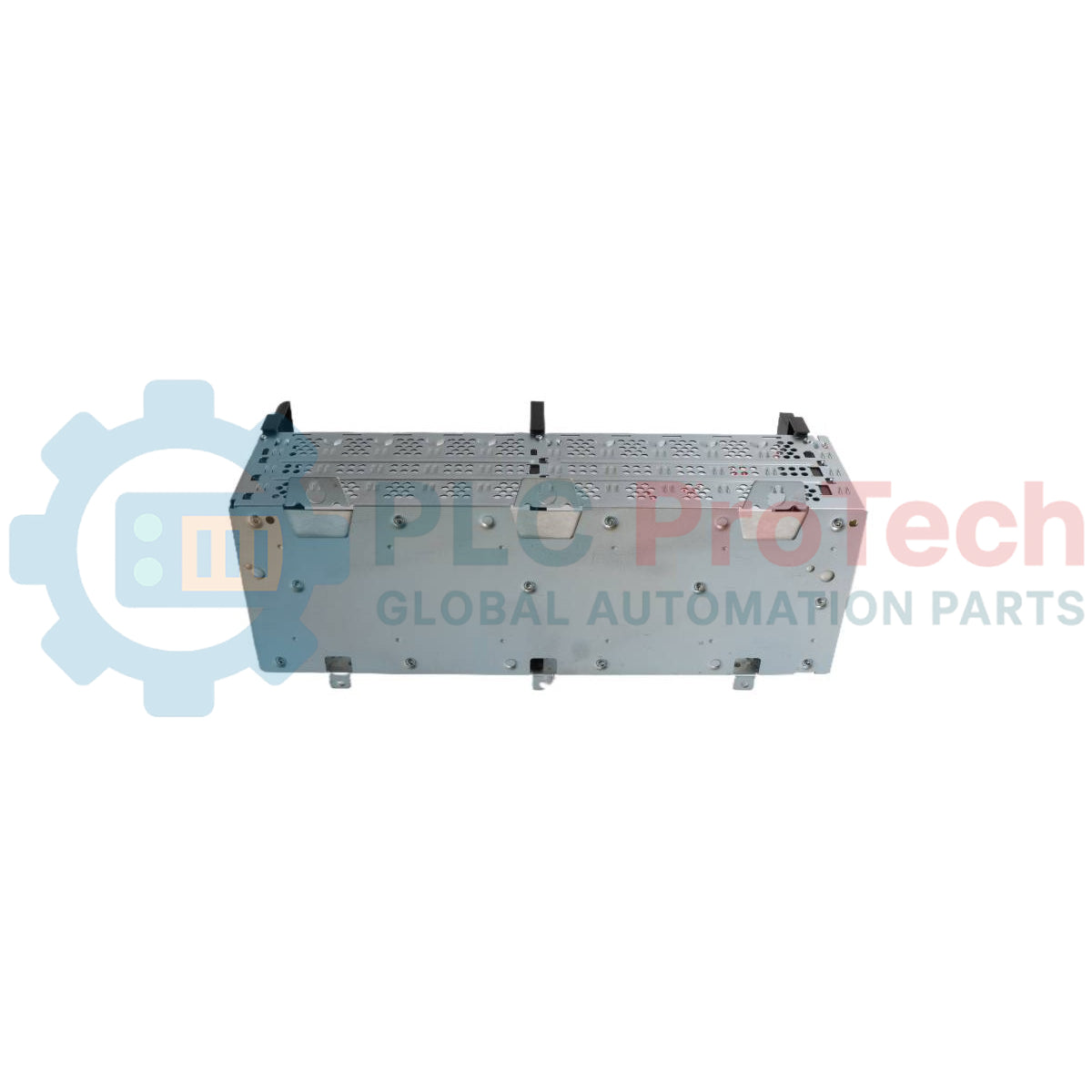

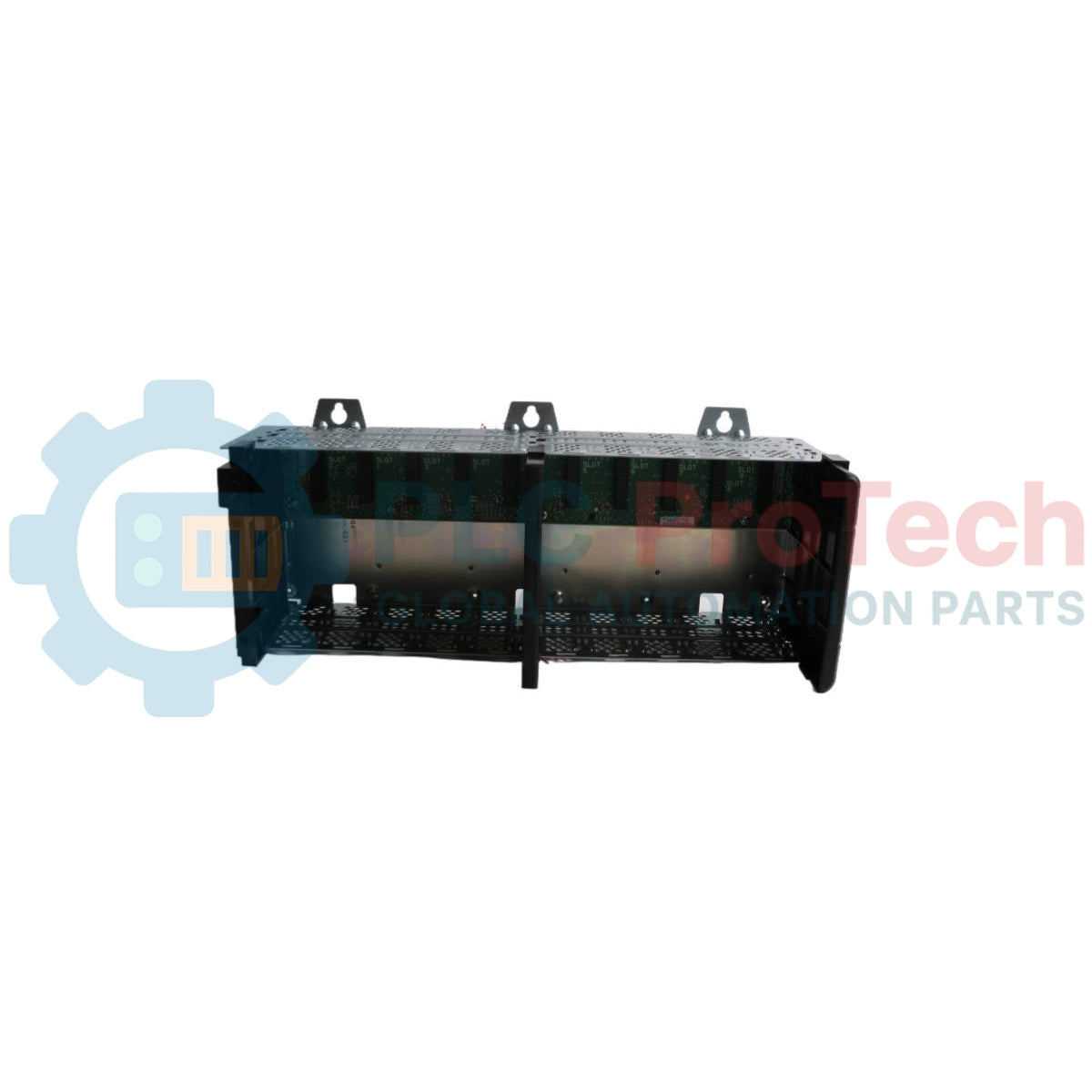

Allen-Bradley 1756-A10 ControlLogix-Chassis mit 10 Steckplätzen

SKU 1756-A10

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Allen-Bradley

  • Produkt-Nr.: 1756-A10

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: ControlLogix-Chassis

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 1450g

  • Abmessungen: 169 mm x 482,6 mm x 145 mm (H x B x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Das Allen-Bradley 1756-A10 ist ein Chassis mit 10 Steckplätzen, das für die horizontale Rückwandmontage innerhalb eines ControlLogix-Systems ausgelegt ist. Es bietet eine Hochgeschwindigkeits-Kommunikationsverbindung über den Rückwandbus zwischen den installierten Modulen und verteilt die Betriebsgleichspannung auf jede Kartenposition.

Merkmale

  • Bietet 10 Steckplätze für ControlLogix-Prozessoren, E/A-Module, Netzteile und Kommunikationsmodule
  • Verfügt über ein horizontales Rückwand-Montagedesign
  • Unterstützt die Hochgeschwindigkeitskommunikation zwischen Modulen über den Rückwandbus
  • Verteilt die Systemleistung direkt an die installierten Module

Anwendungen

  • SPS-Steuerungssysteme für die industrielle Automatisierung
  • Rückwandbaugruppen für die Prozesssteuerung
  • Installationen von Racks für dezentrale E/A

Technische Daten

Attribut Wert
Hersteller Allen-Bradley / Rockwell Automation
Modell 1756-A10
Anzahl der Steckplätze 10
Montageverfahren Nur horizontal
Position Rückwand
Rückwandbusstrom (max.) bei 1,2 V DC 1,5 A
Rückwandbusstrom (max.) bei 3,3 V DC 4 A / 4 A (Chassis/Steckplatz)
Rückwandbusstrom (max.) bei 5,1 V DC 15 A / 6 A (Chassis/Steckplatz)
Rückwandbusstrom (max.) bei 24 V DC 2,8 A / 2,8 A (Chassis/Steckplatz)
Verlustleistung (max.) 5 W
Querschnitt des Funktionserdungsdrahts Massiver oder verseilter Kupferdraht mit 8,3 mm2 (8 AWG) und einer Nennbetriebstemperatur von mindestens 90 °C (194 °F)
Querschnitt des Schutzerdungsdrahts Massiver oder verseilter Kupferdraht mit 2,1 mm2 (14 AWG) und einer Nennbetriebstemperatur von mindestens 90 °C (194 °F)
Nordamerikanischer Temperaturcode T5 (Serie B), T4 (Serie C)
IEC-Temperaturcode T5 (Serie B), T4 (Serie C)
Schutzart des Gehäuses Keine (offene Bauform)
Betriebstemperatur (Serie B) 0 bis +60 °C (32 bis +140 °F)
Betriebstemperatur (Serie C) -25 bis +60 °C (-13 bis +140 °F)
Umgebungslufttemperatur (max.) 60 °C (140 °F)
Temperatur im ausgeschalteten Zustand -40 bis +85 °C (-40 bis +185 °F)
Relative Luftfeuchtigkeit 5 bis 95 %, nicht kondensierend
Vibrationsfestigkeit im Betrieb 2 g bei 10 bis 500 Hz
Stoßfestigkeit im Betrieb 30 g
Stoßfestigkeit im ausgeschalteten Zustand 50 g (Serie B), 30 g (Serie C)
Mindestgröße des Schaltschranks (H x B x T) 50,8 x 71,1 x 20,3 cm (20 x 28 x 8 in.)
Gewicht (ca.) 1,45 kg (3,2 lb)

Installationsrichtlinien

  • Stellen Sie sicher, dass das Gerät ausschließlich in horizontaler Ausrichtung an der Rückwand montiert wird.
  • Schließen Sie die Funktionserde mit einem massiven oder verseilten Kupferdraht mit 8,3 mm2 (8 AWG) und einer Nennbetriebstemperatur von mindestens 90 °C an.
  • Schließen Sie die Schutzerde mit einem massiven oder verseilten Kupferdraht mit 2,1 mm2 (14 AWG) und einer Nennbetriebstemperatur von mindestens 90 °C an.
  • Halten Sie die Mindestabmessungen des Schaltschranks von 50,8 x 71,1 x 20,3 cm für ausreichende Abstände und Belüftung ein.
  • Beachten Sie die erforderlichen Abstände um das Chassis für die Kabelführung und Wärmeableitung.

Konformität und Zertifizierungen

  • c-UL-us (UL-Datei E65584, UL-Datei E194810 für Klasse I Division 2)
  • FM-zugelassen
  • CE (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
  • RCM (EN 61000-6-4)
  • Ex / ATEX (EN 60079-7, EN 60079-0, EN 60079-15)
  • IECEx
  • UKEX
  • UKCA
  • KC
  • CCC
  • Marokko

FAQ

Wie viele Steckplätze hat dieses Chassis?

Das Chassis verfügt über 10 Steckplätze zur Montage von ControlLogix-Modulen und Netzteilen.

Welche zulässige Montageausrichtung gilt für das Gerät?

Das Gerät ist ausschließlich für die horizontale Montage an der Rückwand ausgelegt.

Welcher Leitungsquerschnitt ist für die Funktionserde erforderlich?

Für die Funktionserde ist ein massiver oder mehrdrähtiger Kupferleiter mit 8,3 mm2 (8 AWG) und einer Nennbetriebstemperatur von mindestens 90 °C erforderlich.

Wie hoch ist die maximale Verlustleistung des Chassis?

Die maximale Verlustleistung dieses Modells beträgt 5 W.
