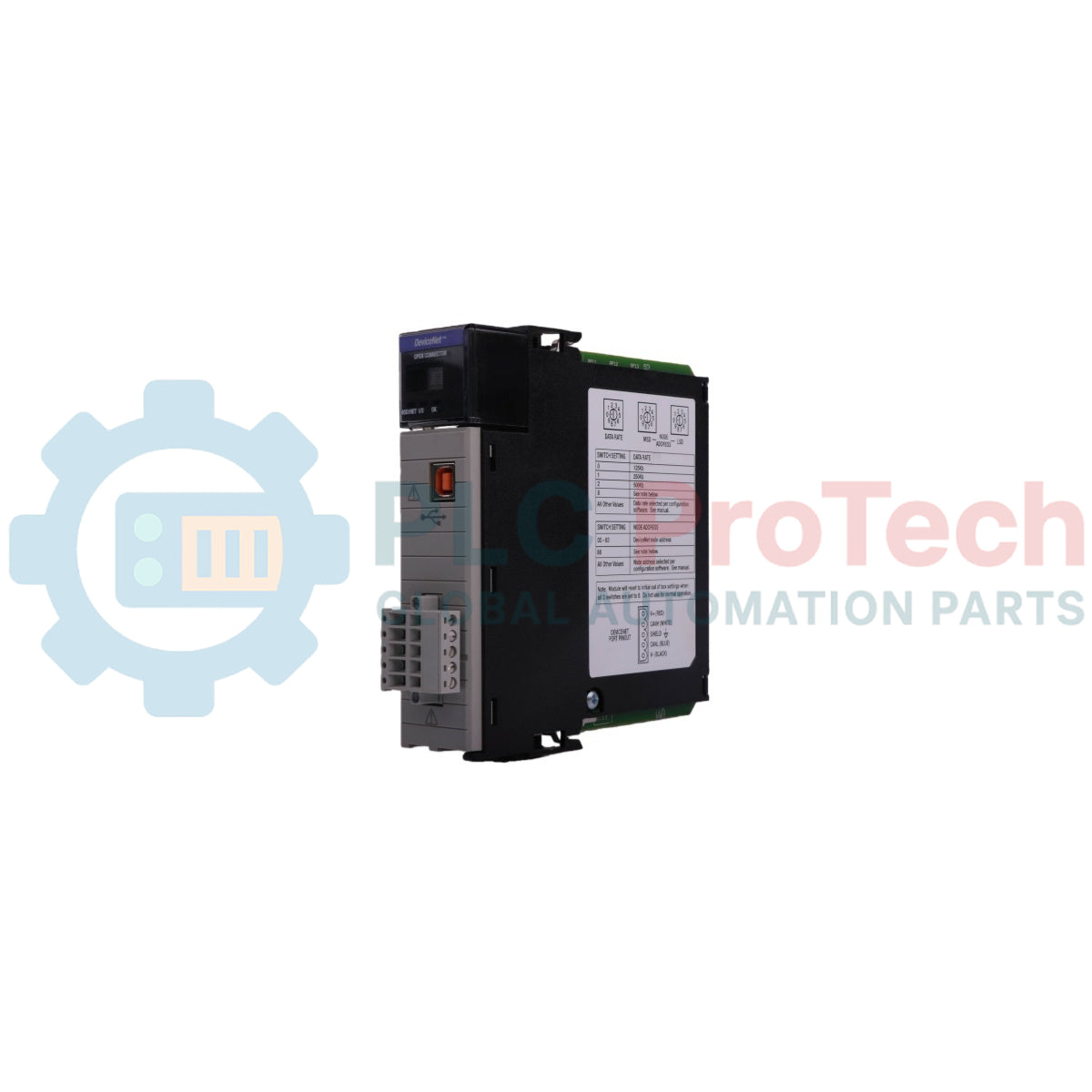

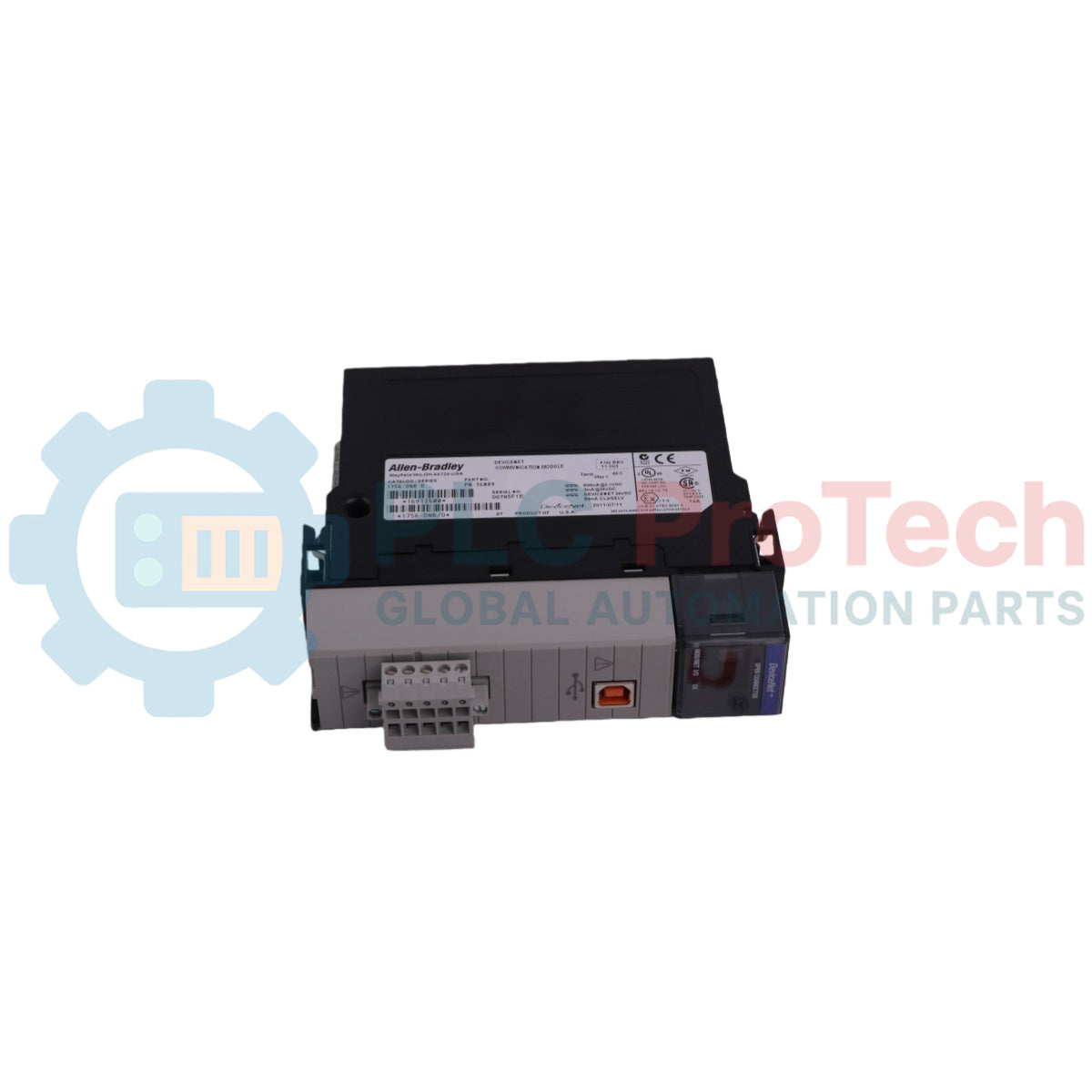

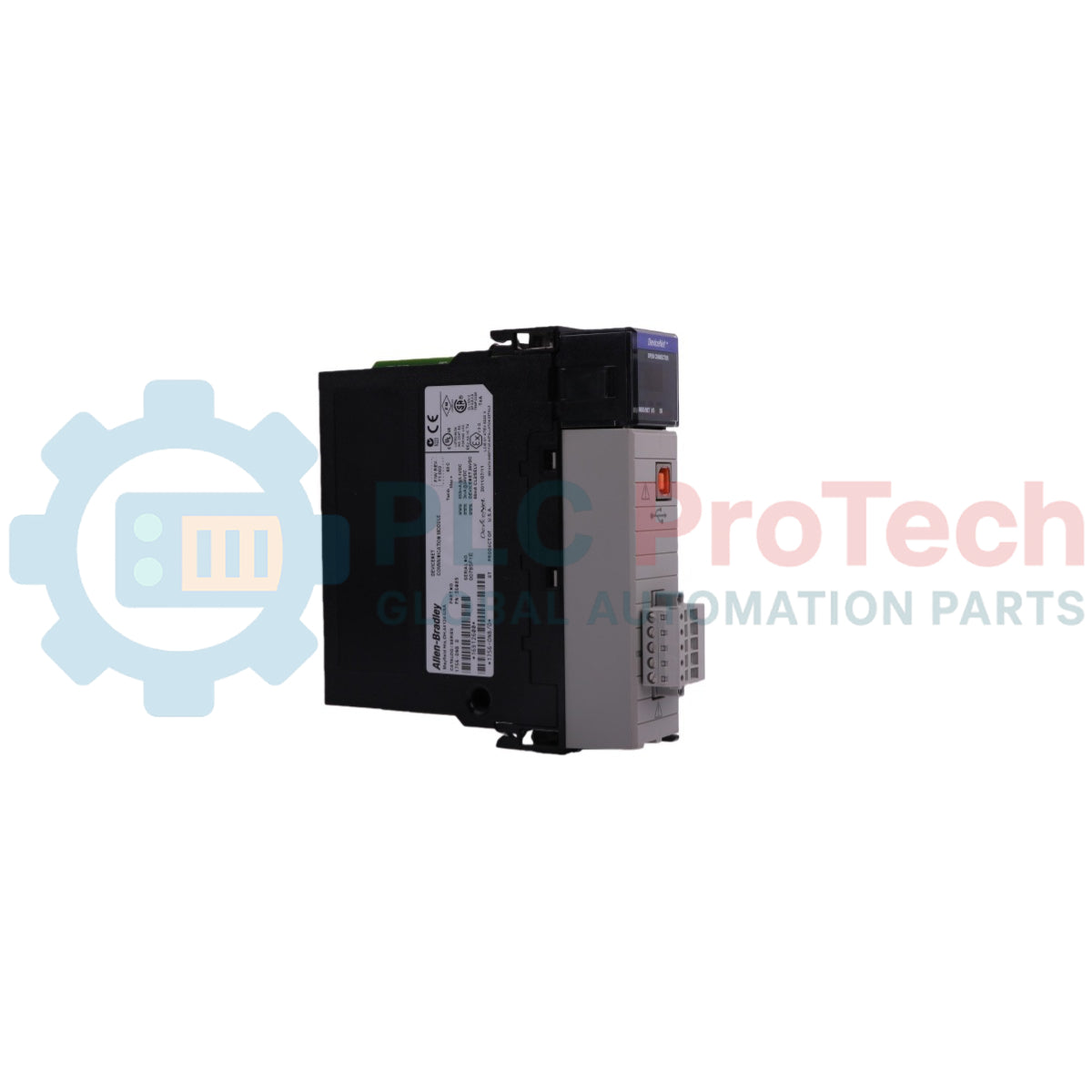

Allen-Bradley 1756-DNB ControlLogix DeviceNet-Scanner-Modul

Der 1756-DNB ist ein ControlLogix-DeviceNet-Scanner-Modul, das als Schnittstelle zwischen der ControlLogix-System-Backplane und Geräten in einem DeviceNet-Netzwerk dient. Der 1756-DNB kommuniziert mit DeviceNet-Geräten, um Eingangsdaten zu lesen, Ausgangsdaten zu schreiben und Konfigurationsparameter über vordefinierte I/O- und Statusstrukturen der ControlLogix-Steuerung zu verwalten. Es verfügt über eine alphanumerische 4-Zeichen-Anzeige an der Vorderseite und Statusanzeigen zur Systemdiagnose, Drehschalter zur Einstellung der Datenrate und Knotenadresse, einen USB-1.1-Geräteanschluss für Programmierung und Konfiguration sowie einen DeviceNet-Schnittstellenanschluss in offener Bauweise.

Funktionen

• Passt in jeden Steckplatz eines ControlLogix-Chassis und unterstützt mehrere Scanner-Module im selben Chassis.
• Ausgestattet mit einer integrierten alphanumerischen 4-Zeichen-Anzeige für Diagnose, Fehlercodeanzeige und Knotenüberwachung.
• Mit Drehschaltern an der Vorderseite bzw. Oberseite zur Einstellung der Netzwerkkommunikationsrate und der DeviceNet-Knotenadresse.
• Integrierter USB-1.1-Geräteanschluss der Serie B für die direkte PC-Programmierung, Konfiguration und Firmware-Aktualisierung.
• Unterstützt bis zu 123 Wörter Ausgangsdaten, 124 Wörter Eingangsdaten sowie Statusdatenregister über die Backplane.
• Enthält zweifarbige MOD/NET-, I/O- und OK-Statusanzeigen für Netzwerk, I/O-Abfrage und Modulstatus.

Anwendungen

• Steuerung und Überwachung von DeviceNet-Netzwerken in ControlLogix-SPS-Systemen.
• Anbindung von Feldsensoren, Aktoren, Motorstartern und Antrieben an ControlLogix-Steuerungen.
• Industrielle Automatisierungsnetzwerke, die eine verteilte Erfassung und Steuerung von Gerätedaten erfordern.

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Richten Sie die Leiterplatte an den oberen und unteren Führungen im ControlLogix-Chassis aus und schieben Sie das Modul in den Steckplatz, bis es bündig mit den anderen Modulen abschließt.
• Montieren Sie das Gerät in einem Gehäuse, das einen geeigneten Umweltschutz bietet und für dessen Öffnen ein Werkzeug erforderlich ist.
• Verdrahten Sie den offenen DeviceNet-Stecker in Linearbauform entsprechend den farbcodierten Klemmen (Rot: V+, Weiß: CAN_H, blank: Schirm, Blau: CAN_L, Schwarz: V-).
• Stellen Sie sicher, dass die Stromversorgung des DeviceNet-Netzwerks den entsprechenden Anforderungen entspricht (SELV/PELV für die CE-Niederspannungsrichtlinie; Klasse 2 oder begrenzte Spannung/Stromstärke für UL).
• Vermeiden Sie es, die Kommunikationsrate des Drehschalters zu ändern, während das Gerät mit einem aktiven Netzwerk verbunden ist.
• Verwenden Sie für temporäre Programmier- oder Konfigurationsverbindungen ein USB-Kabel mit maximal 3,0 m Länge ohne Hubs.

Konformität und Zertifizierungen

• UL-gelistetes Gerät zur industriellen Steuerung (UL-Aktenzeichen E65584)
• UL-gelistet für explosionsgefährdete Bereiche der Klasse I, Division 2, Gruppe A, B, C, D (UL-Aktenzeichen E194810)
• CSA-zertifiziertes Prozesssteuerungsgerät (CSA-Aktenzeichen LR54689C)
• CSA-zertifiziertes Prozesssteuerungsgerät für explosionsgefährdete Bereiche der Klasse I, Division 2, Gruppe A, B, C, D (CSA-Aktenzeichen LR69960C)
• FM-zugelassenes Gerät für explosionsgefährdete Bereiche der Klasse I, Division 2, Gruppe A, B, C, D
• Konform mit der ATEX-Richtlinie 94/9/EG der Europäischen Union (EN 60079-15, Schutzart „n“ für Zone 2)
• Konform mit der EMV-Richtlinie 2004/108/EG der Europäischen Union (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
• Konform mit dem australischen Radiocommunications Act (AS/NZS CISPR 11)
• ODVA-konformitätsgeprüft gemäß DeviceNet-Spezifikationen
