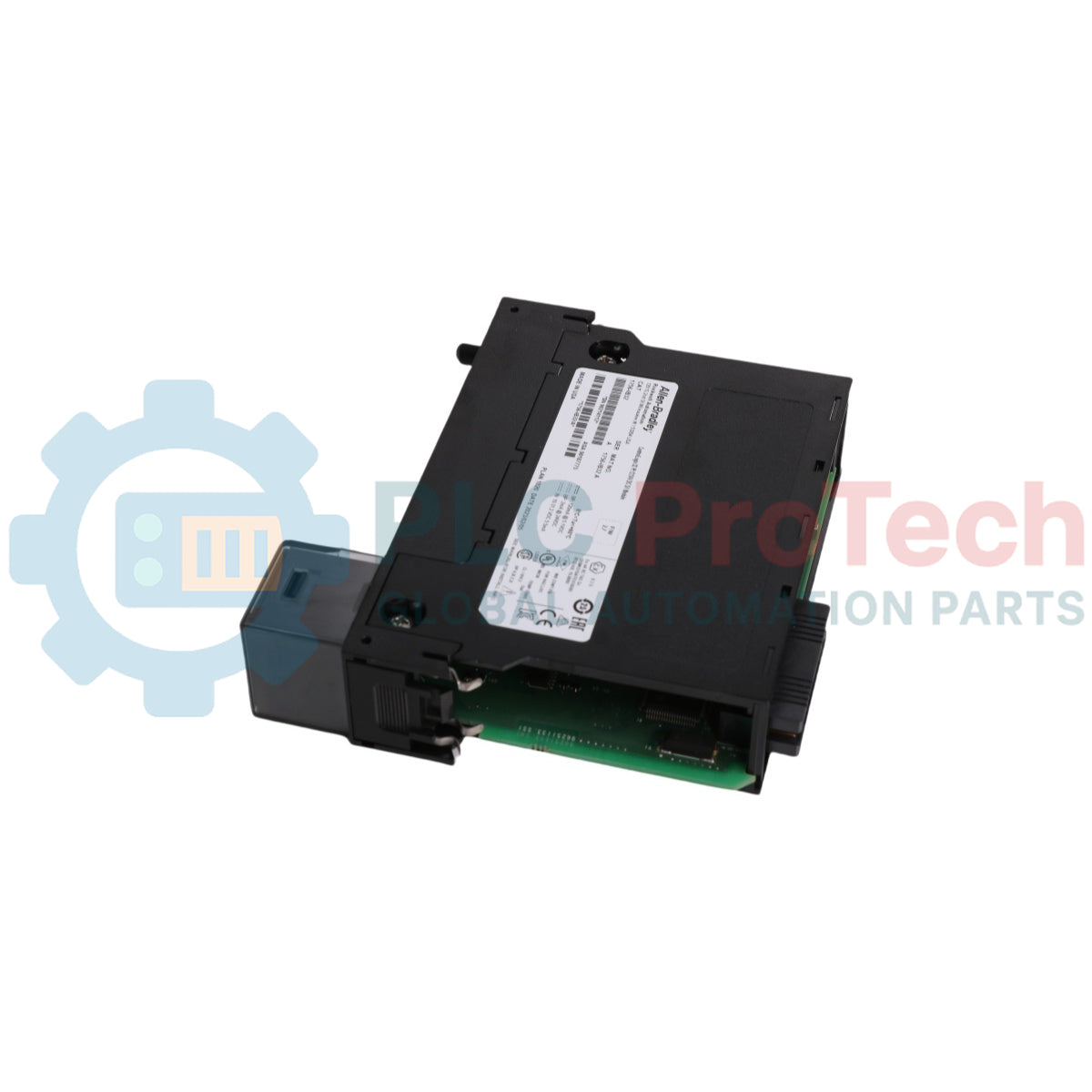

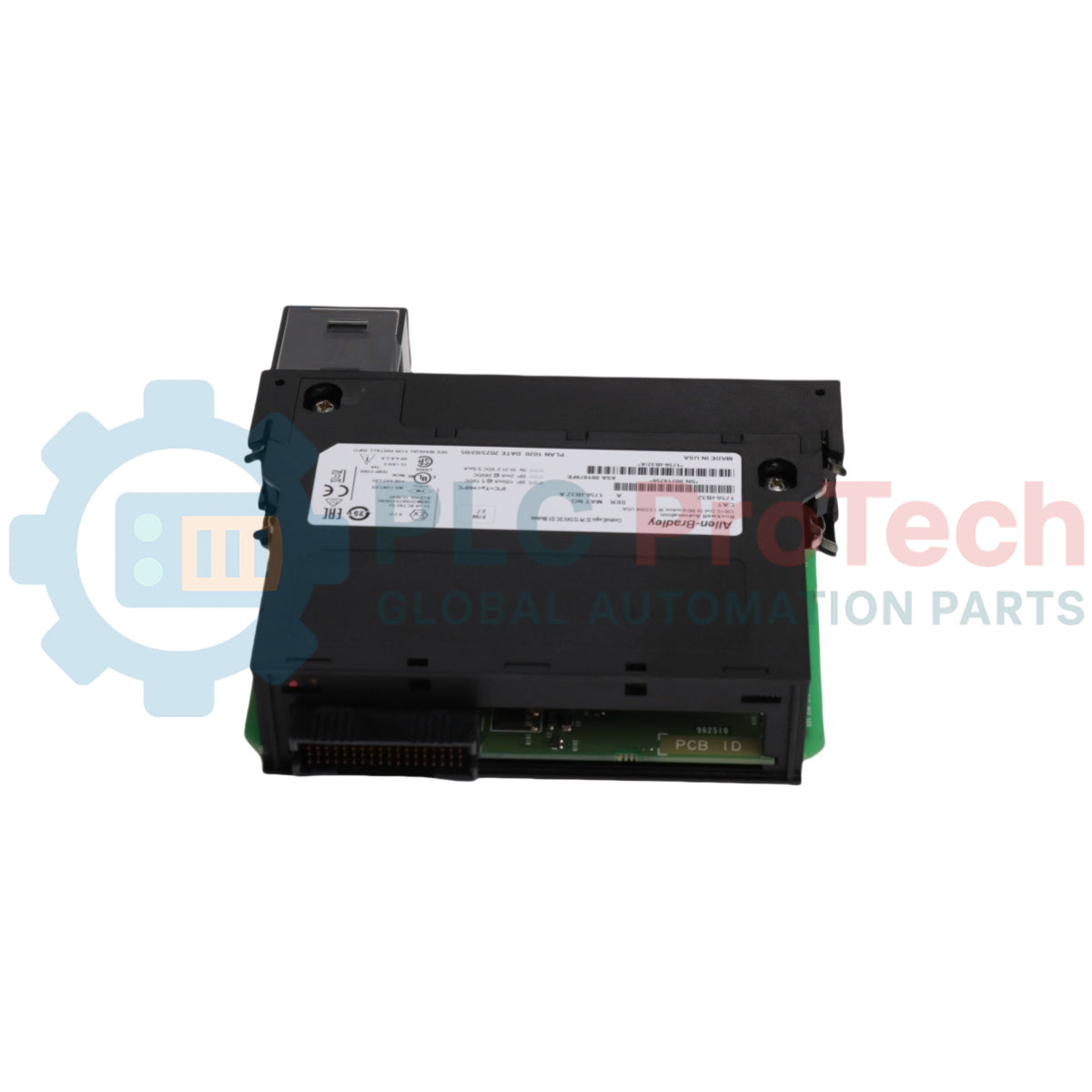

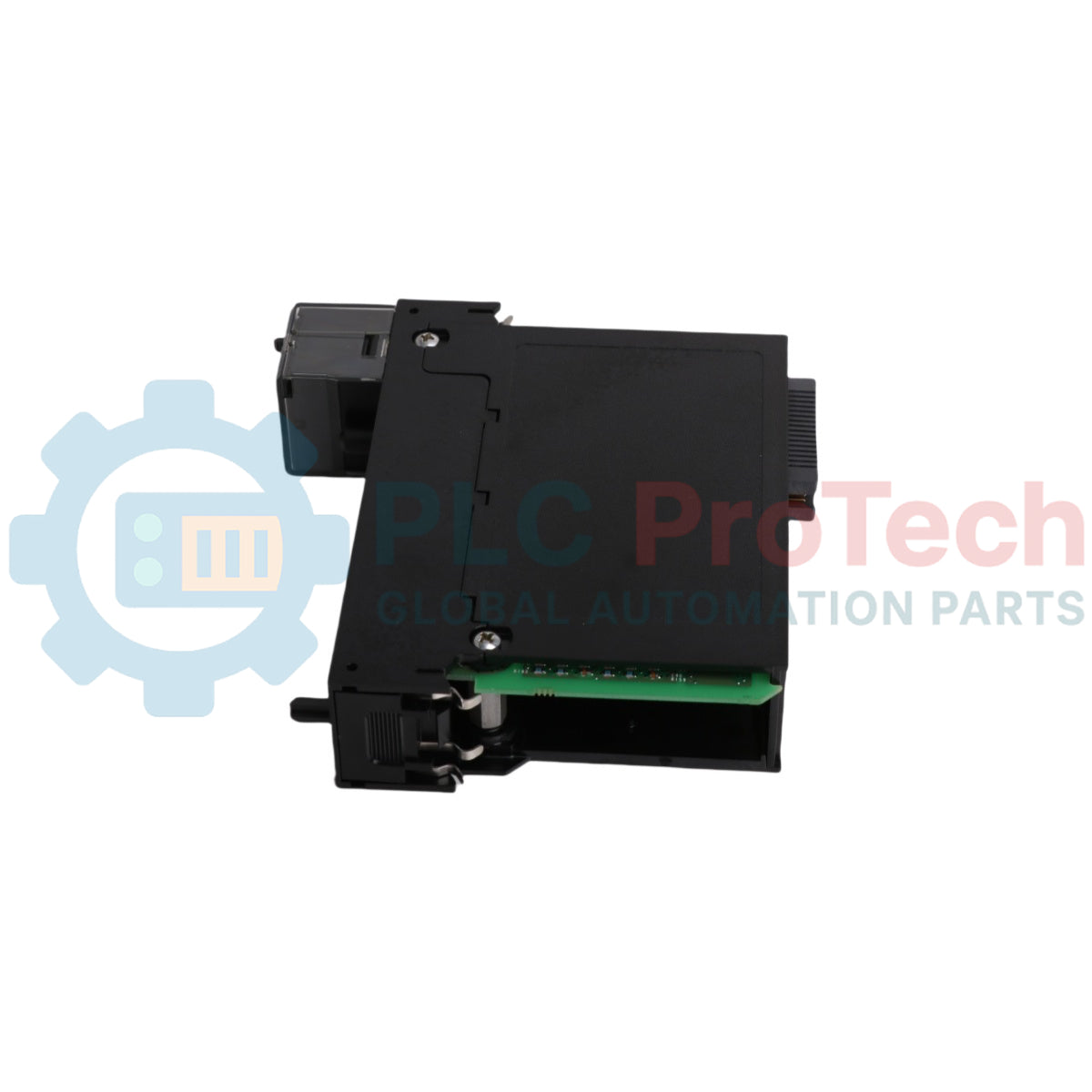

Allen-Bradley 1756-IB32 ControlLogix-Digitaleingangsmodul

Das 1756-IB32 ist ein digitales ControlLogix-Eingangsmodul mit hoher Dichte, das für die Ein/Aus-Erkennung innerhalb von SPS- und DCS-Automatisierungsarchitekturen ausgelegt ist. Es arbeitet mit einer nominalen Eingangsspannung von 24 V DC (Bereich 10…31,2 V DC) und verfügt über 32 stromziehende oder stromliefernde Eingangspunkte, die in zwei Gruppen mit jeweils 16 Punkten aufgeteilt sind. Das Modul ist mit Sensorgeräten wie Endschaltern, Näherungssensoren, Drucktastern und Wahlschaltern verbunden und überträgt den Eingangszustand asynchron an Logix-5000-Steuerungen über das Producer-/Consumer-Netzwerkmodell über die Rückwandplatine.

Funktionen

• Hohe Dichte mit 32 Punkten: Bietet 32 Eingangskanäle, die in zwei Gruppen mit jeweils 16 Punkten organisiert sind, um die Nutzung der Chassis-Steckplätze zu optimieren.
• Entfernen und Einsetzen unter Spannung (RIUP): Ermöglicht Wartung und Modulaustausch, ohne das System herunterzufahren oder die Kommunikation über die Chassis-Rückwandplatine zu unterbrechen.
• Producer-/Consumer-Kommunikation: Ermöglicht das asynchrone Multicast-Senden von Eingangsdaten auf Grundlage einer Zustandsänderung (COS) oder eines angeforderten Paketintervalls (RPI), ohne dass die Steuerung eine Abfrage durchführen muss.
• Softwarekonfigurierbare Eingangsfilter: Bietet über die Softwareschnittstelle einstellbare Eingangsfilterzeiten für Ein-zu-Aus- und Aus-zu-Ein-Übergänge, um die Störfestigkeit zu erhöhen.
• Unterstützung mehrerer Owner-Steuerungen: Unterstützt das Multicast-Senden von Daten an mehrere Owner-Steuerungen, die mit identischen Parametern konfiguriert sind.
• Flexible Verdrahtungsoptionen: Kompatibel mit abnehmbaren 1756-Klemmenleisten (RTB) oder Bulletin-1492-Schnittstellenmodulen (IFM).

Anwendungen

• Automatisierte Montagelinien und diskrete Fertigungsprozesse.
• Überwachung von Endschaltern, Näherungssensoren und Lichtschranken.
• Verriegelungen in der Prozesssteuerung sowie Statusüberwachung über Drucktaster und Wahlschalter.
• Erfassung digitaler Signale mit hoher Dichte in Architekturen verteilter Leitsysteme (DCS).

Technische Daten

Installationsrichtlinien

• Chassis und Stromversorgung: Stellen Sie sicher, dass das 1756-ControlLogix-Chassis und die Stromversorgung vor dem Einsetzen des Moduls gemäß den üblichen Richtlinien für industrielle Gehäuse ordnungsgemäß montiert und geerdet sind.
• Einsetzen des Moduls: Richten Sie das Modul an den oberen und unteren Chassis-Führungen aus und schieben Sie es hinein, bis die Verriegelungslaschen sicher einrasten.
• RTB-/Verdrahtungsanschlüsse: Verdrahten Sie die abnehmbare Klemmenleiste (RTB) oder das Bulletin-1492-IFM-Verdrahtungssystem vor. Überprüfen Sie, ob die mechanischen Codierstege dem vorgesehenen Modultyp entsprechen, bevor Sie die RTB auf die Stifte des Frontsteckers setzen.
• Hot-Swapping (RIUP): Obwohl RIUP unterstützt wird, müssen bei Arbeiten in der Nähe unter Spannung stehender elektrischer Anlagen geeignete Sicherheitsmaßnahmen eingehalten werden.
