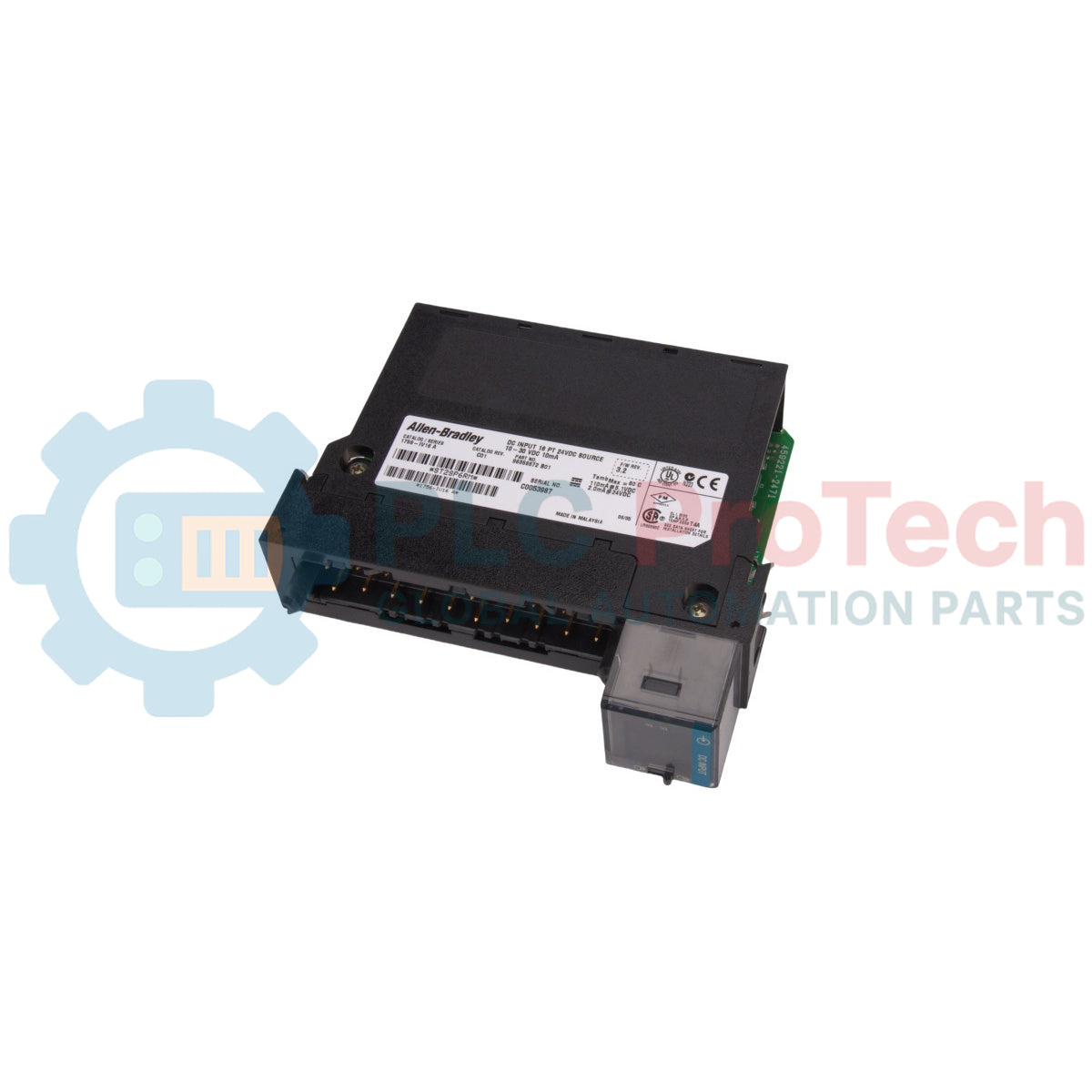

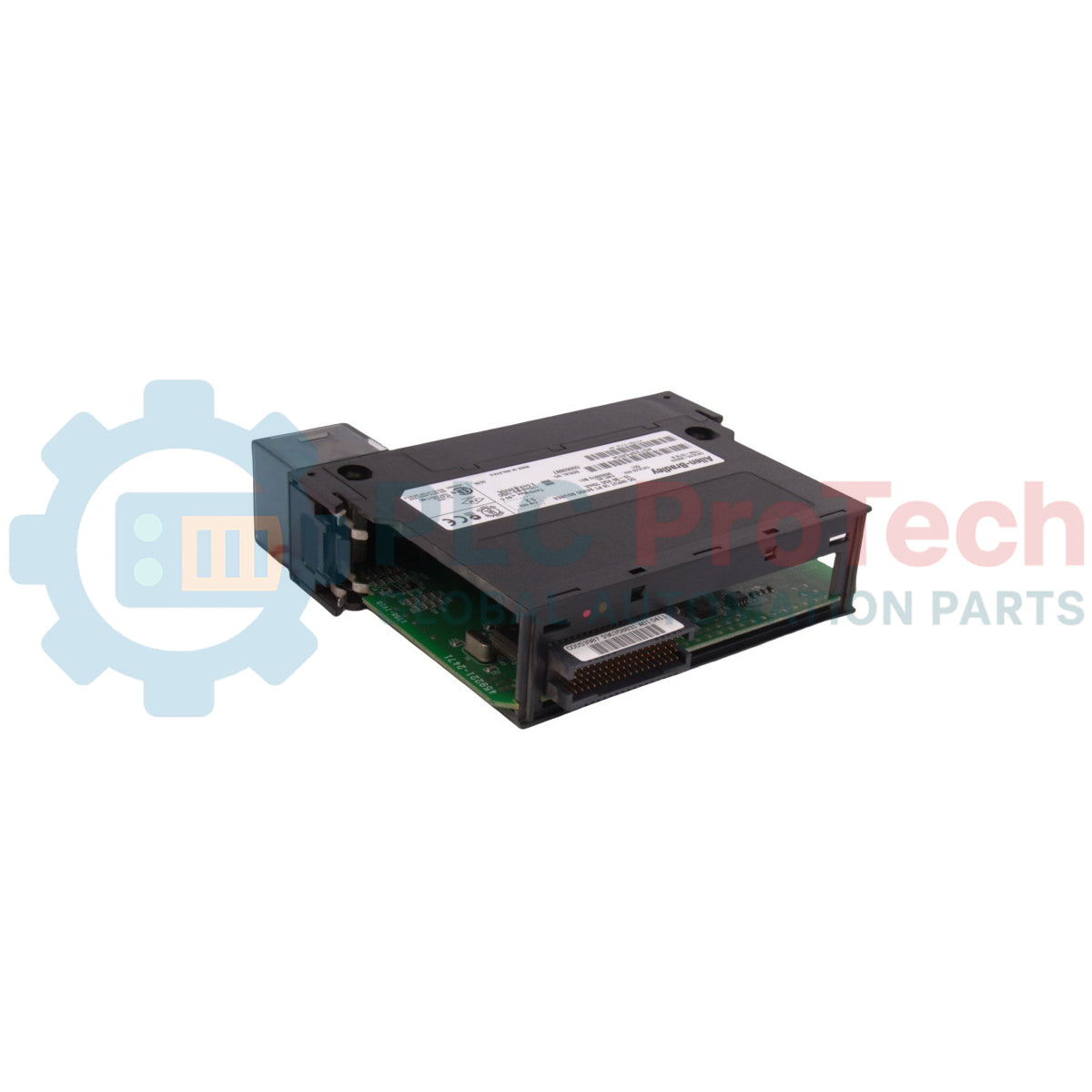

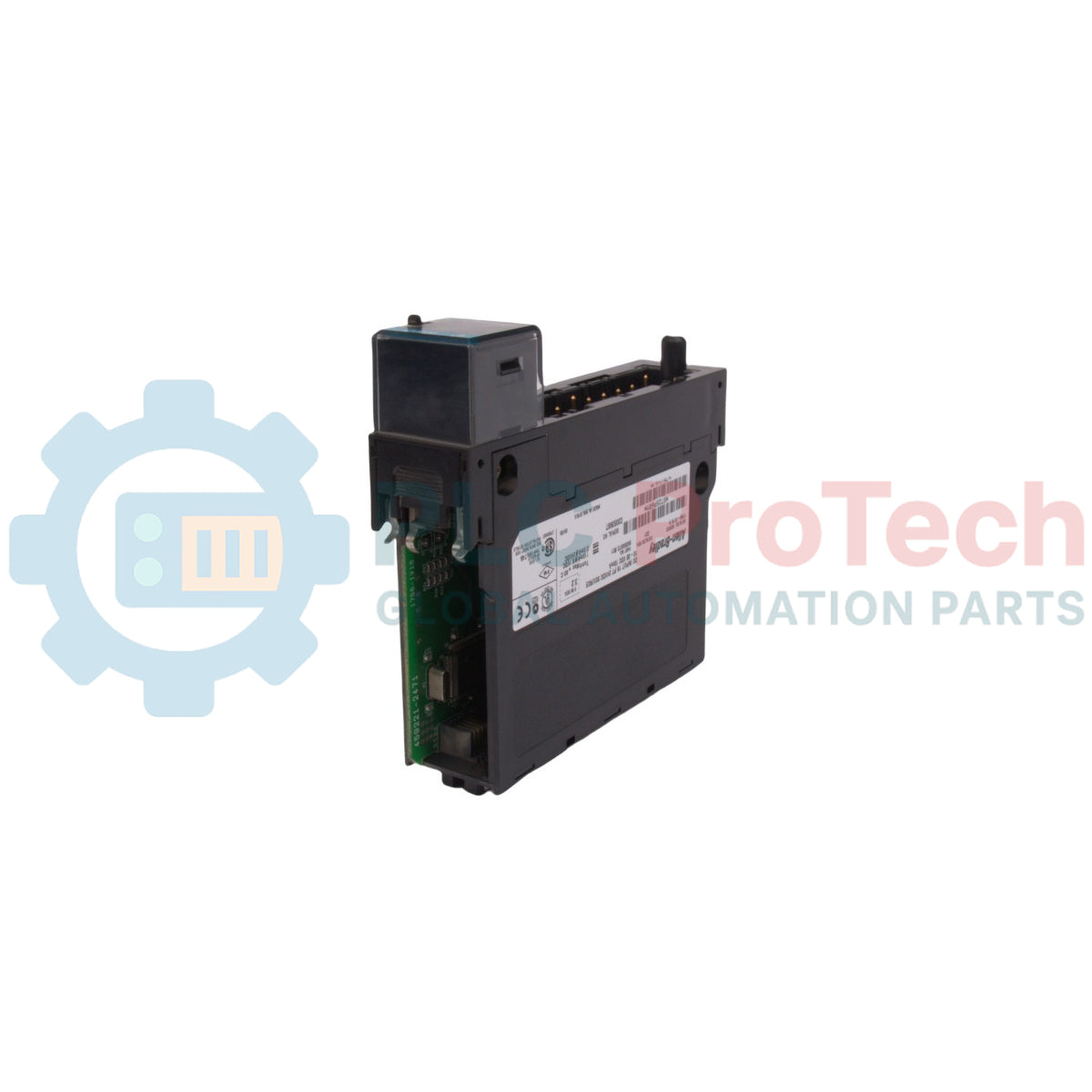

Allen-Bradley 1756-IV16 ControlLogix digitales DC-Eingangsmodul

Allen-Bradley 1756-IV16 ControlLogix digitales DC-Eingangsmodul

Nur noch 8 Artikel auf Lager verfügbar

  • Hersteller: Allen-Bradley

  • Produkt-Nr.: 1756-IV16

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Digitale Eingangsmodule

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 90g

  • Abmessungen: 145 mm x 35 mm x 130 mm (H x W x D)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Das Allen Bradley 1756-IV16 ist ein digitales DC-Quelleneingangsmodul für ControlLogix. Es wurde für die Kompatibilität mit dem ControlLogix-1756-Chassissystem entwickelt. Das Modul empfängt diskrete Eingangssignale von Feldgeräten und überträgt den Eingangsstatus an die System-Backplane. Vor der Montage im Chassis ist ein Gehäuse für einen abnehmbaren Klemmenblock (RTB) erforderlich – entweder 1756-TBNH oder 1756-TBSH. Das 1756-IV16 bietet 16 Quelleneingangskanäle, konfiguriert in 2 Gruppen mit jeweils 8 Punkten, und arbeitet mit einer nominalen Versorgungsspannung von 12/24 V DC.

Merkmale

  • 16 digitale Quelleneingänge, angeordnet in zwei Gruppen mit jeweils 8 Punkten.
  • Betriebsspannungsbereich von 10 V DC bis 30 V DC.
  • Konfigurierbare Hardware-Eingangsverzögerung von Aus zu Ein sowie vom Benutzer auswählbare digitale Filteroptionen.
  • Optische Isolationsspannung bis zu 250 V dauerhaft.
  • Kompatibel mit den abnehmbaren Klemmenblöcken 1756-TBNH und 1756-TBSH.

Anwendungen

  • Diskrete Erfassung und Positionserkennung in der Fabrikautomation.
  • Überwachung von Endschaltern und Näherungsschaltern an Werkzeugmaschinen.
  • Statusrückmeldung von Materialtransportanlagen.
  • Verriegelung der Prozesssteuerung und Überwachung diskreter Ereignisse.

Technische Daten

Parameter Spezifikation
Hersteller Allen Bradley
Produktlinie ControlLogix
Bestellnummer 1756-IV16
UPC 612598264346
Modultyp Digitales DC-Quelleneingangsmodul
Eingänge 16 (8 Punkte pro Gruppe)
Spannungskategorie 12/24-V-DC-Quelle
Betriebsspannungsbereich 10...30 V DC
Nenneingangsspannung 24 V DC
Spannung im Ausschaltzustand (max.) 5 V DC
Strom im Ausschaltzustand (max.) 1,5 mA
Strom im Einschaltzustand (min.) 2 mA bei 10 V DC
Strom im Einschaltzustand (max.) 10 mA bei 30 V DC
Einschaltstrom (max.) 250 mA
Eingangsimpedanz (max.) 3,2 kOhm bei 30 V DC
Eingangsverzögerungszeit (Aus zu Ein) Hardwareverzögerung: 280 µs nominal / 1 ms max. plus Filterzeit (0 ms, 1 ms oder 2 ms)
Eingangsverzögerungszeit (Ein zu Aus) Hardwareverzögerung: 540 µs nominal / 2 ms max. plus Filterzeit (1 ms, 2 ms, 9 ms oder 18 ms)
Backplane-Strom bei 5,1 V 110 mA
Backplane-Strom bei 24 V 2 mA
Gesamte Backplane-Leistungsaufnahme 0,61 W
Leistungsaufnahme (max.) 5,1 W bei 60 °C
Wärmeabgabe 18,47 BTU/h
Isolationsspannung 250 V dauerhaft
Gehäuse für abnehmbaren Klemmenblock 1756-TBNH, 1756-TBSH
Gewicht 0,09 kg (0,19 lbs)

Installationsrichtlinien

  • Stellen Sie sicher, dass die System- und Backplane-Stromversorgung ausgeschaltet ist, bevor Sie das Modul installieren oder entfernen.
  • Verdrahten Sie die Feldgeräte gemäß den üblichen industriellen Verdrahtungspraktiken sicher mit dem kompatiblen abnehmbaren Klemmenblock (RTB) 1756-TBNH oder 1756-TBSH.
  • Richten Sie das Modul an den Führungsschienen des Chassis-Steckplatzes aus und drücken Sie es fest hinein, bis es im ControlLogix-Backplane einrastet.
  • Verlegen Sie die Signalleitungen entfernt von Hochspannungs-Wechselstromleitungen und Hochfrequenz-Störquellen, um EMI-/RFI-Störungen zu minimieren.
  • Sorgen Sie für eine ausreichende Belüftung des Schaltschranks, damit die Umgebungstemperatur im Betrieb 60 °C nicht überschreitet.
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
1756-RM2 Allen-Bradley 1756-RM2 ControlLogix-Redundanz-Erweiterungsmodul Original New In Stock View Details
T8402 ICS Triplex T8402 vertrauenswürdiges digitales Dual-24-VDC-Eingangsmodul – 60 Kanäle Original New In Stock View Details
Key Features:
#ControlLogix #Digital Input Modules

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Allen-Bradley 1756-IV16 ControlLogix digitales DC-Eingangsmodul

Download Open in new tab

What RTB housing is compatible with the module?
The module requires either a 1756-TBNH or 1756-TBSH removable terminal block housing to connect field wiring.

What is the operating voltage range for the device?
The device operates within a voltage range of 10 to 30 Volts DC.

How many input points are available on the module?
The module provides 16 digital sourcing inputs arranged into two groups of 8 points each.
