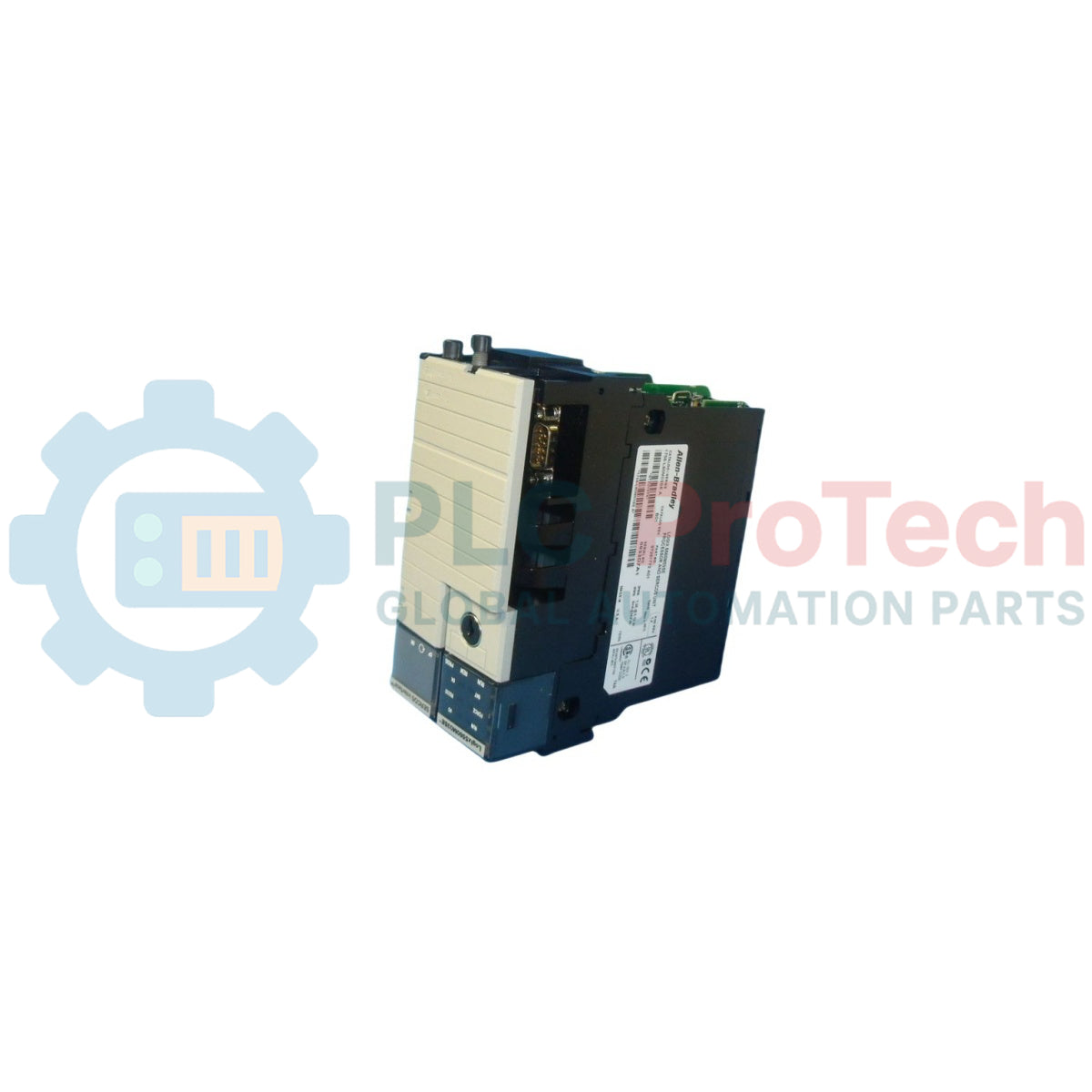

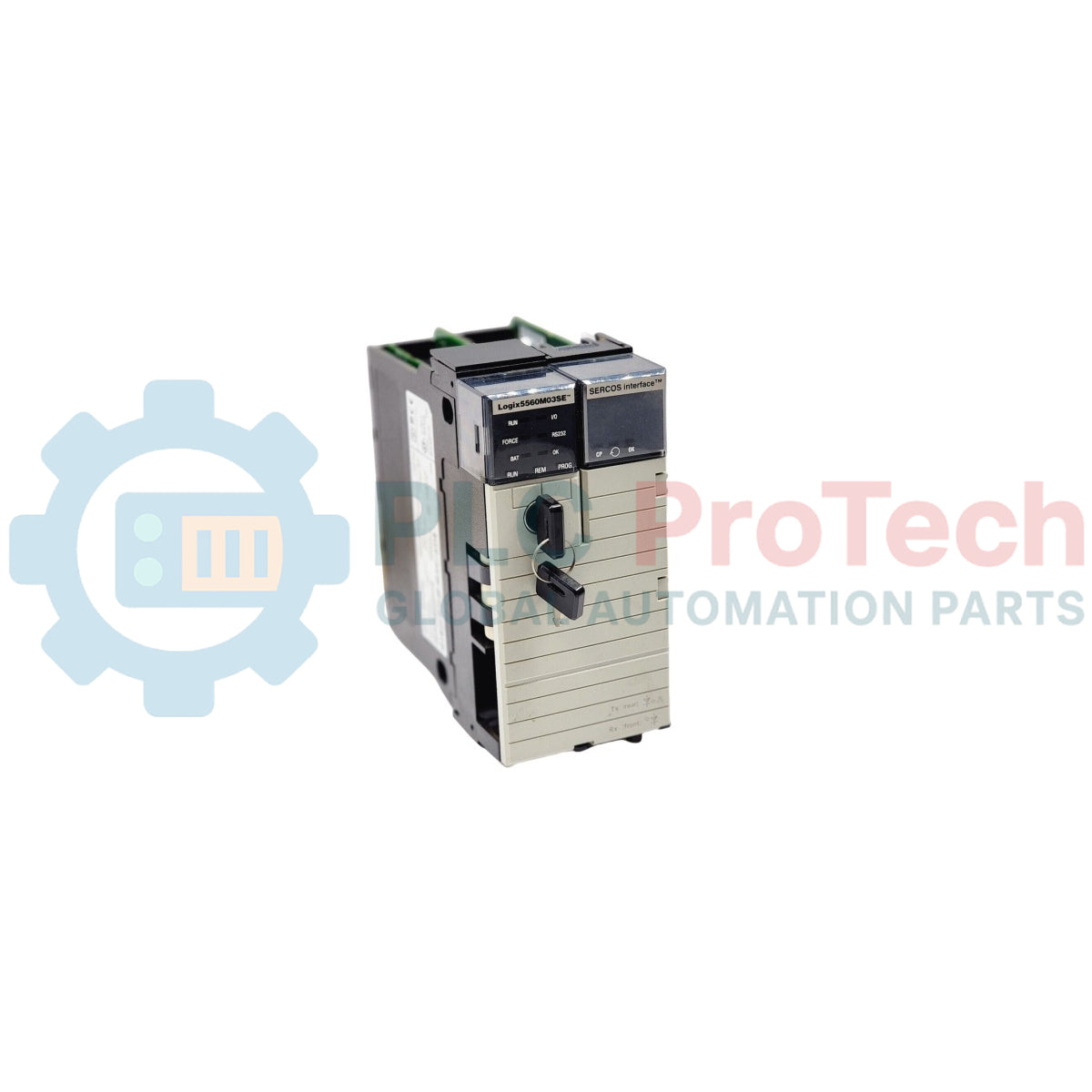

Allen-Bradley 1756-L60M03SE ControlLogix programmierbares Steuerungsmodul

Beschreibung

Der Allen-Bradley 1756-L60M03SE ist ein Kombinationssteuermodul mit zwei Steckplätzen aus der ControlLogix-5560-Produktfamilie. Der 1756-L60M03SE verfügt über 750 KB integrierten Daten- und Logikspeicher sowie eine E/A-Speicherkapazität von 478 KB. Dank der integrierten dreiachsigen SERCOS-Schnittstelle bietet der 1756-L60M03SE eine ähnliche Leistung wie ein ControlLogix-5563-Controller und ermöglicht gleichzeitig die direkte Bewegungssteuerung von bis zu drei SERCOS-Schnittstellenantrieben.

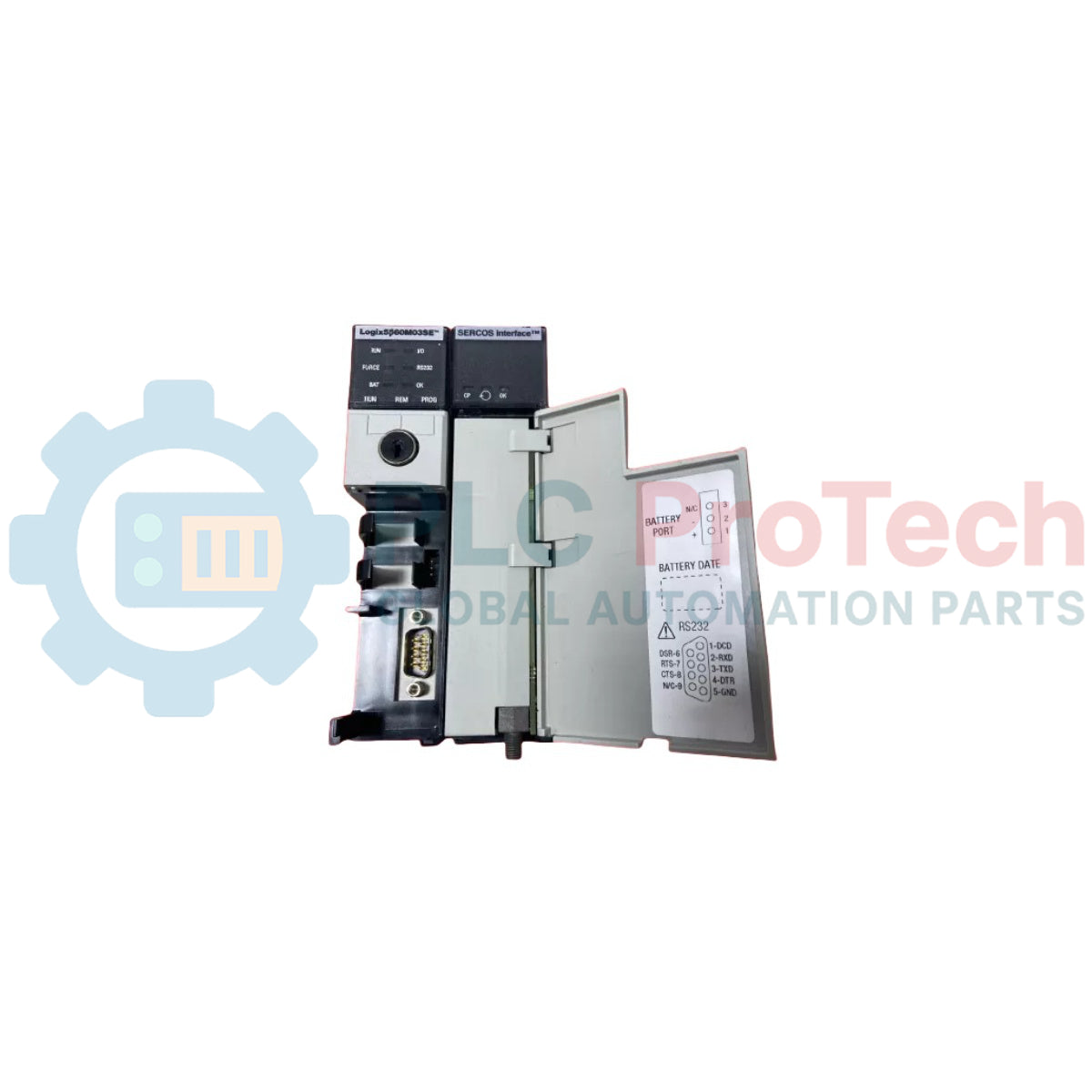

Der 1756-L60M03SE verfügt über einen integrierten seriellen RS-232-Kommunikationsanschluss und unterstützt über optionale ControlLogix-Kommunikationsmodule verschiedene Industrienetzwerke, darunter EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O und SynchLink. Der 1756-L60M03SE erfüllt die Anforderungen der IEC 61131-3 und unterstützt standardisierte Programmiersprachen wie Kontaktplan, Structured Text, Funktionsbausteinsprache und Ablaufsprache (SFC).

Merkmale

• ControlLogix-Kombinationscontroller mit zwei Steckplätzen und integrierter dreiachsiger SERCOS-Schnittstelle
• 750 KB integrierter Daten- und Logikspeicher mit 478 KB E/A-Speicher
• Nichtflüchtige Datenspeicherung über optionale industrielle CompactFlash-Karte 1784-CF64
• Unterstützung einer erweiterten Batteriesicherung mit dem Batteriemodul 1756-BATM
• Unterstützung mehrerer Programmiersprachen gemäß IEC 61131-3 (Kontaktplan, Structured Text, Funktionsbausteinsprache, SFC)
• Unterstützung von bis zu 250 Controller-Verbindungen
• Integrierte Bewegungssteuerungsunterstützung für Encoder-, LDT- und SSI-Eingänge
• Erweiterungsmöglichkeit der Bewegungssteuerung über optionale Chassismodule (z. B. 1756-M03SE, 1756-HYD02, 1756-M02AE, 1756-M02AS)

Anwendungen

• Mehrachsige SERCOS-Servobewegungssteuerungssysteme
• Verteilte Prozess- und diskrete Automatisierungsnetzwerke
• Komplexe Verpackungs-, Materialhandhabungs- und Montagemaschinen
• Autonome oder verteilte PAC-Architekturen mit mehreren Racks

Technische Daten

Installationsrichtlinien

• Modulplatzierung: Stellen Sie sicher, dass der Controller mit zwei Steckplätzen vor dem Einschalten sicher in benachbarten Backplane-Steckplätzen eines kompatiblen 1756-ControlLogix-Chassis sitzt.
• SERCOS-Ringtopologie: Achten Sie beim Anschließen von SERCOS-Schnittstellenantrieben an den optischen Anschluss darauf, dass jede Achse in einem SERCOS-Ring eine eindeutige Knotennummer verwendet. Stellen Sie sicher, dass jedes weitere SERCOS-Modul im Chassis seinen eigenen unabhängigen Ring aufrechterhält.
• Vorsichtsmaßnahme beim DH-485-Netzwerk: Trennen Sie den Controller vor Firmware-Aktualisierungen von jedem DH-485-Netzwerk, um einen Ausfall der Netzwerkkommunikation zu verhindern.
• Erdung und Abschirmung: Befolgen Sie die standardmäßigen Richtlinien für ControlLogix-Systeme zur Chassis-Erdung und zum Umgang mit Lichtwellenleitern, um EMI-/RFI-Störungen zu minimieren.
