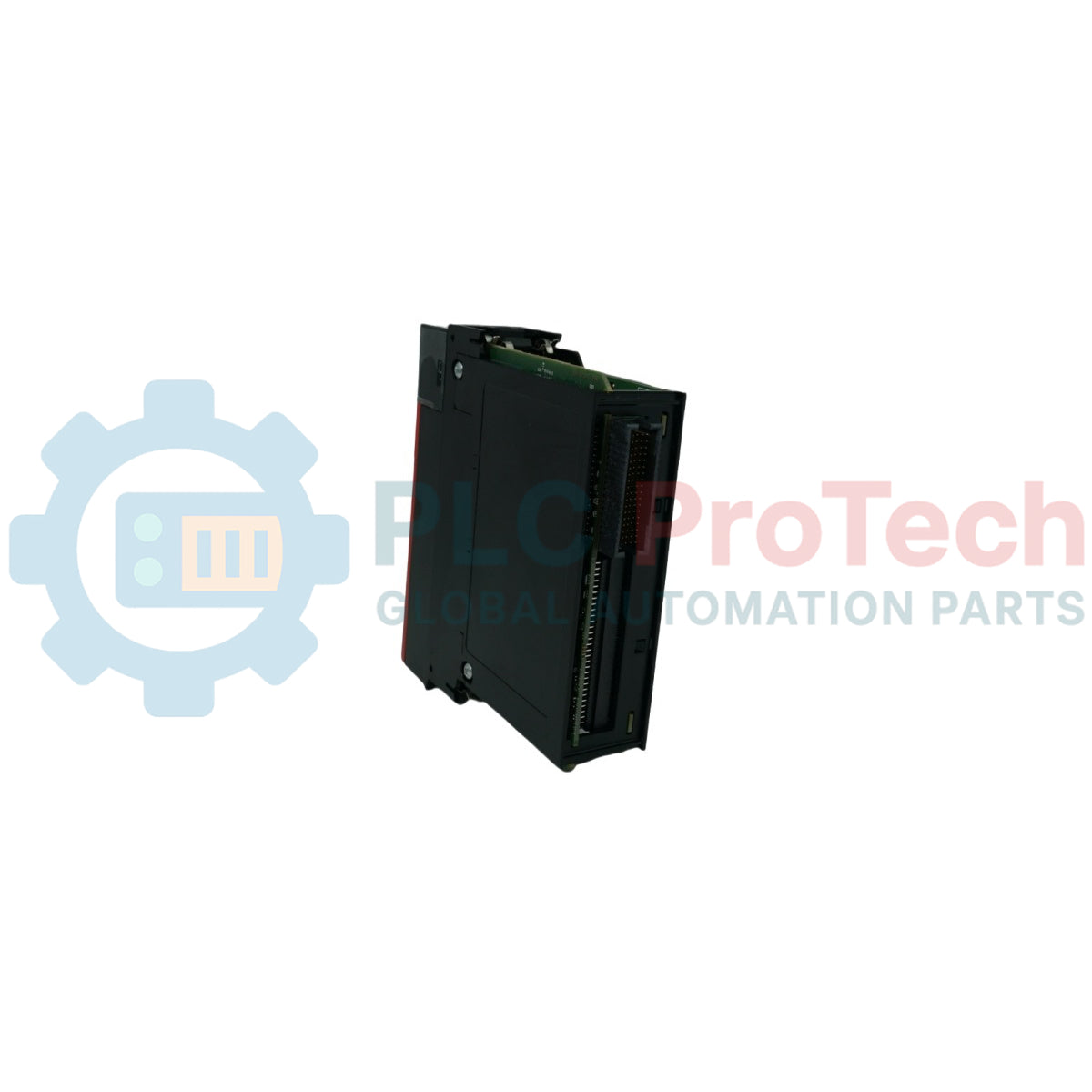

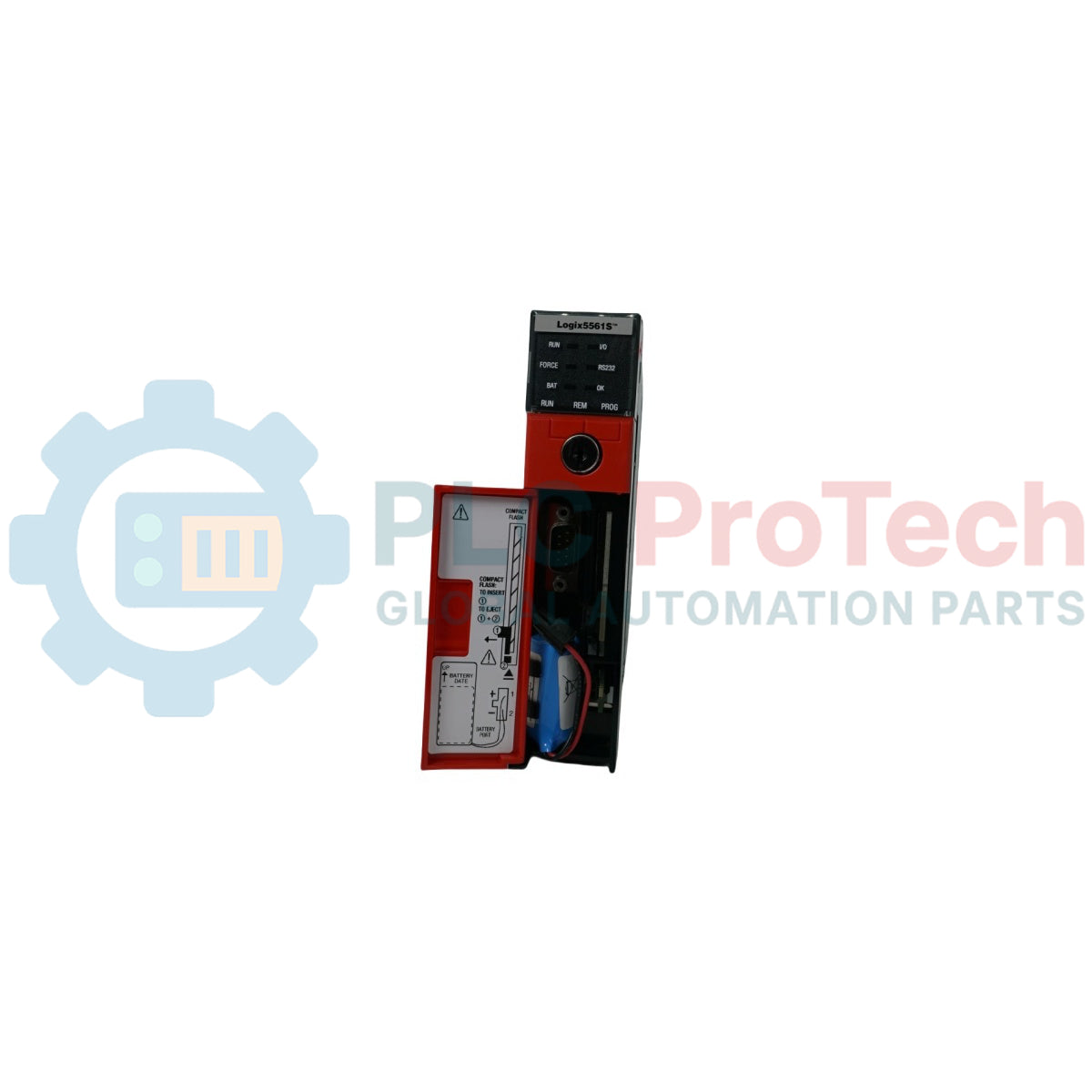

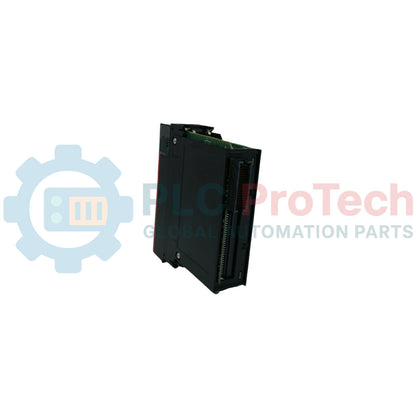

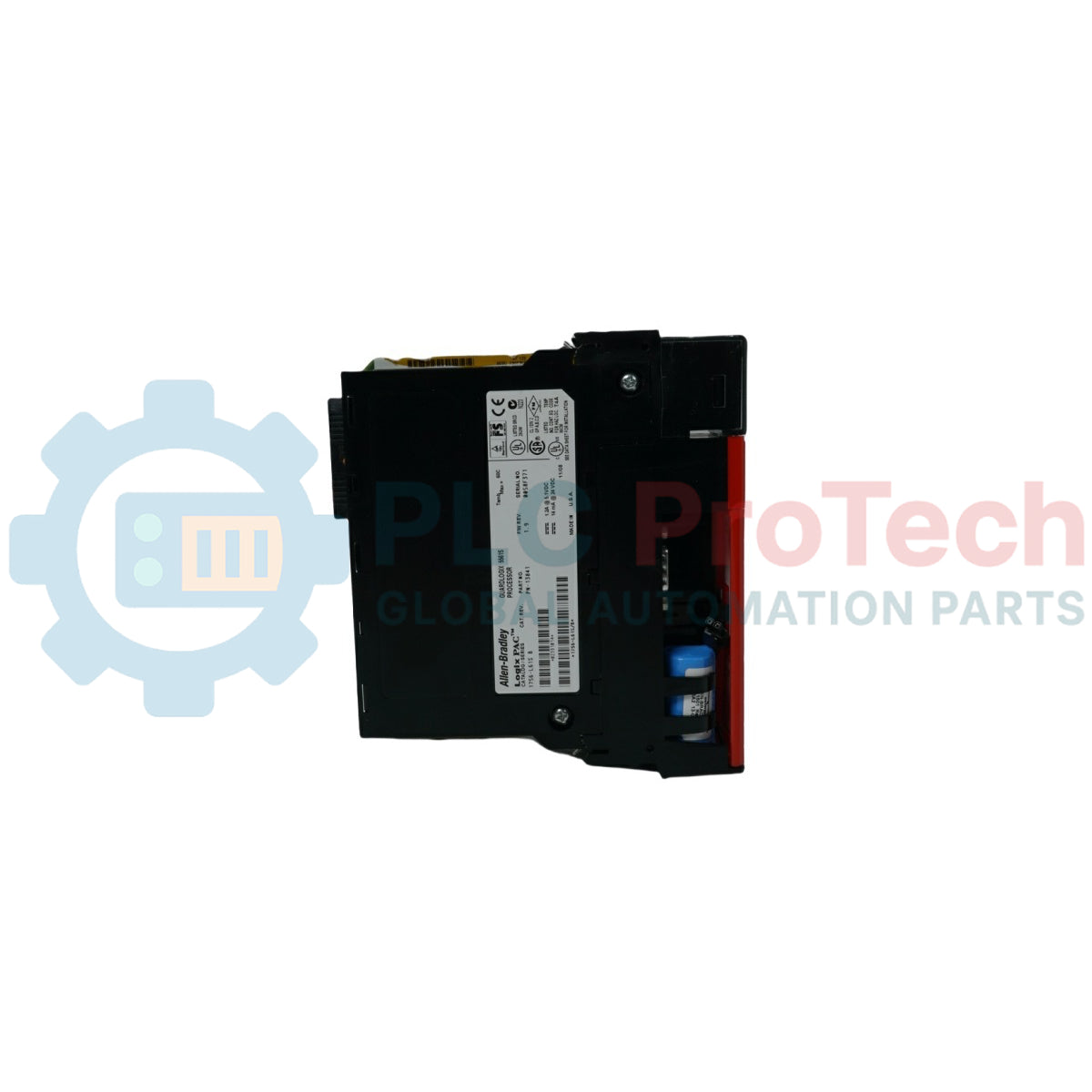

Allen-Bradley 1756-L61S ControlLogix GuardLogix-Steuerung

Der 1756-L61S ist ein GuardLogix-Sicherheitssteuerungsmodul, das integrierte Sicherheits- und Standardsteuerung innerhalb der ControlLogix-Systemarchitektur ermöglicht. Der 1756-L61S wird in einen beliebigen verfügbaren Steckplatz eines standardmäßigen ControlLogix-E/A-Chassis eingesetzt und kann Steuerungslogik ausführen, den Systembetrieb überwachen sowie die Kommunikation über die Backplane und Netzwerkverbindungen verwalten. Dank einer Schutzlackierung zum Schutz der internen Schaltkreise vor Feuchtigkeit und Umweltschadstoffen bietet der 1756-L61S hohe Kapazitäten für Prozess- und Sicherheitsausführung in anspruchsvollen industriellen Anwendungen.

Funktionen

• Integrierter 2-MB-Benutzerspeicher sowie 478 KB E/A-Speicher.
• Gehäuse in offener Bauweise mit schützender Schutzlackierung gegen raue Umgebungsbedingungen.
• Direkte Backplane-Kommunikation zur Überwachung lokaler Chassis-E/A und von Netzwerkschnittstellenmodulen.
• Hohe E/A-Verarbeitungskapazität mit Unterstützung von bis zu 128.000 digitalen und 4.000 analogen E/A-Punkten.
• Integrierter serieller RS-232-Kommunikationsanschluss für lokale Programmierung und Schnittstellenanbindung.

Anwendungen

• Integrierte Maschinen- und funktionale Sicherheitssysteme
• Montage- und Automobilfertigungslinien
• Materialhandhabung und Hochgeschwindigkeitsverpackungsmaschinen
• Prozesssteuerung mit fehlersicherer Logik und SIL-zertifizierter Überwachung

Technische Daten

Installationsrichtlinien

• Chassis-Ausrichtung: Richten Sie die Kartenführung des Moduls an den oberen und unteren Chassis-Steckplätzen aus und schieben Sie das Gerät fest hinein, bis die Verriegelungslaschen einrasten.
• Kühlung und Belüftung: Sorgen Sie für ausreichend Platz um das Chassis-Gehäuse, damit eine ordnungsgemäße Luftzirkulation gewährleistet ist und die Umgebungstemperaturen die maximalen Betriebsgrenzwerte nicht überschreiten.
• Erdung: Stellen Sie sicher, dass das 1756-Chassis über einen Kupfer-Erdungsleiter mit niedriger Impedanz ordnungsgemäß mit dem Systemgehäuse geerdet ist, um elektromagnetische Störungen (EMI) zu minimieren.
• Netzwerkverkabelung: Wenn Kommunikationsschnittstellenmodule zusammen mit der Steuerung verwendet werden, führen Sie alle Kommunikationskabel entfernt von Hochspannungsleitungen und störanfälligen Geräten.
