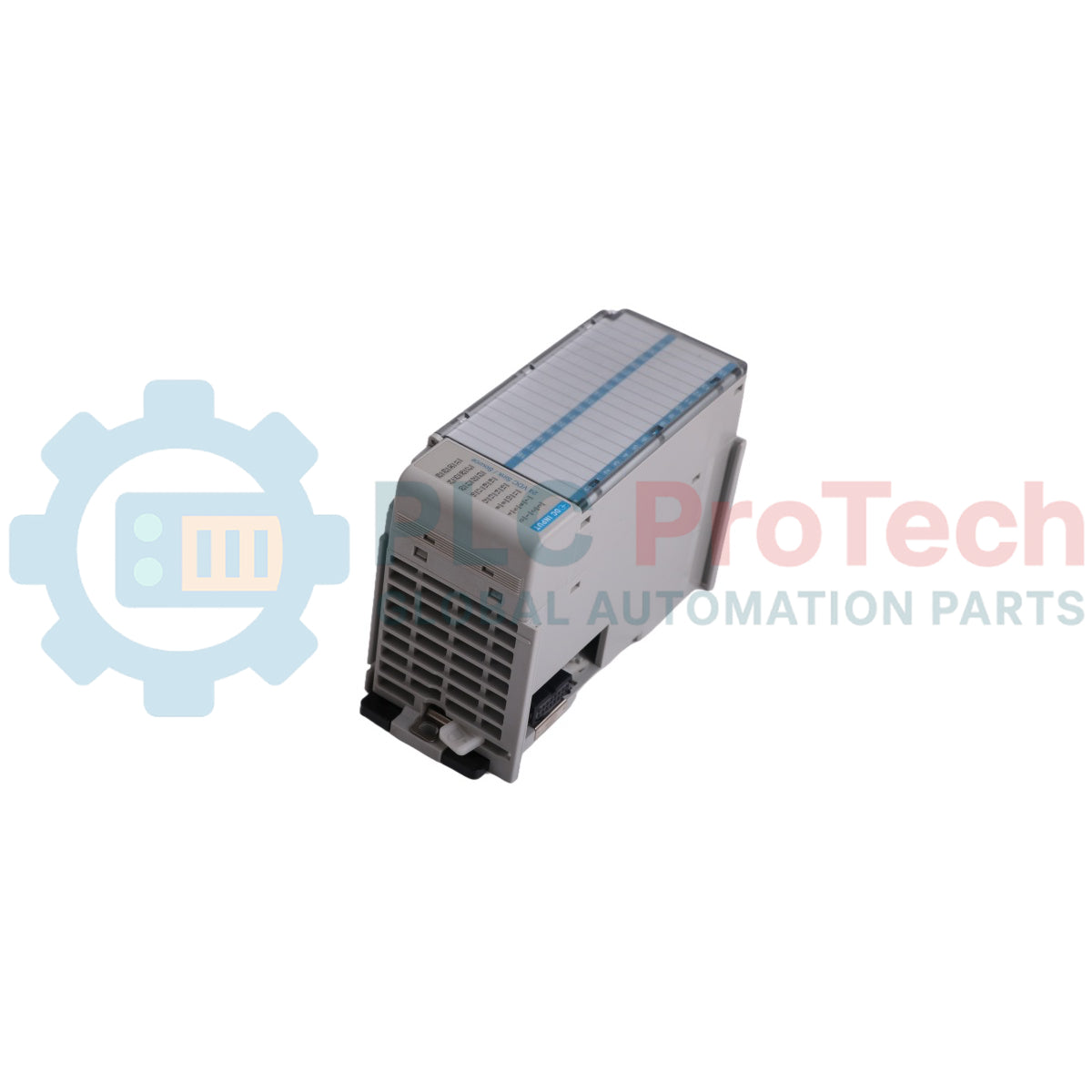

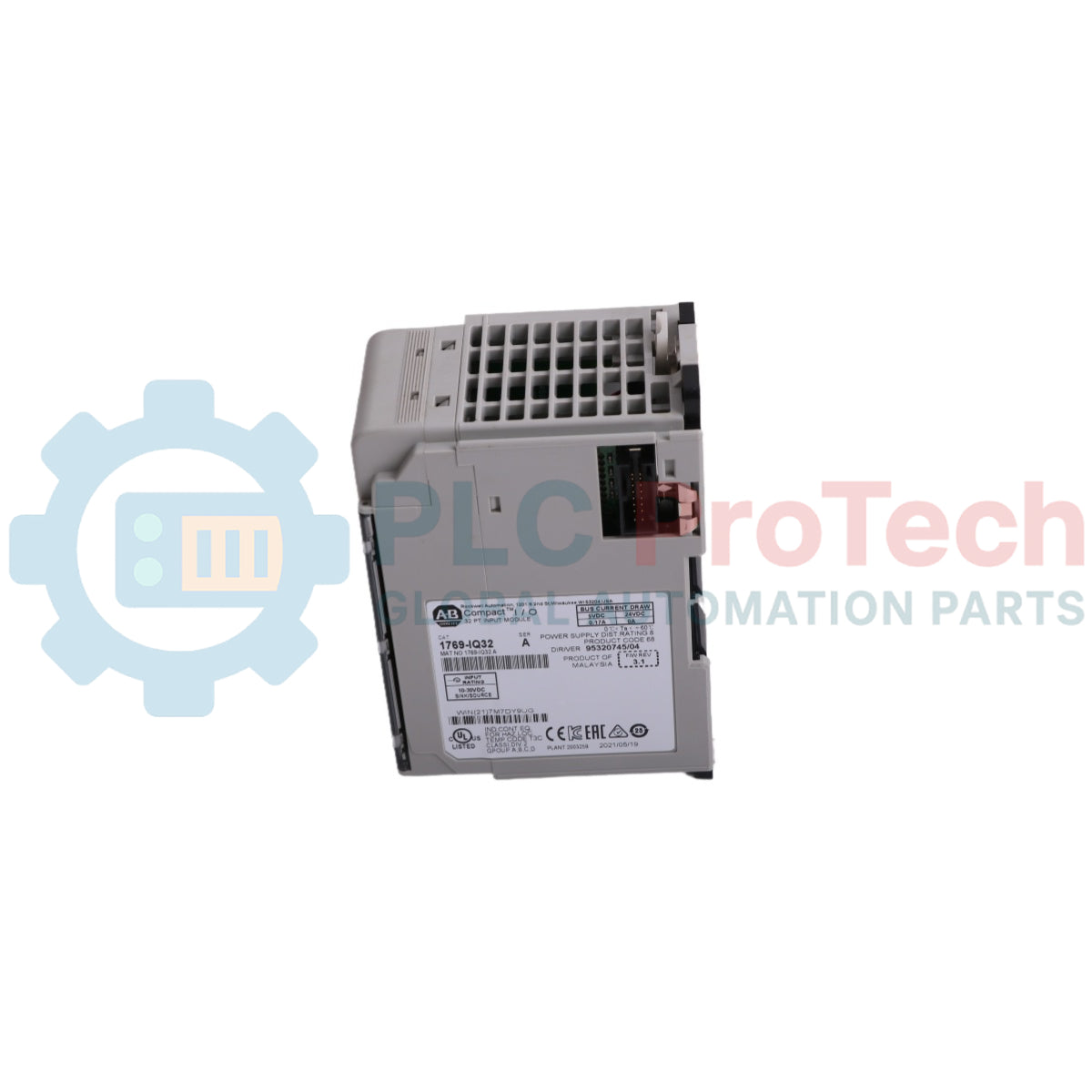

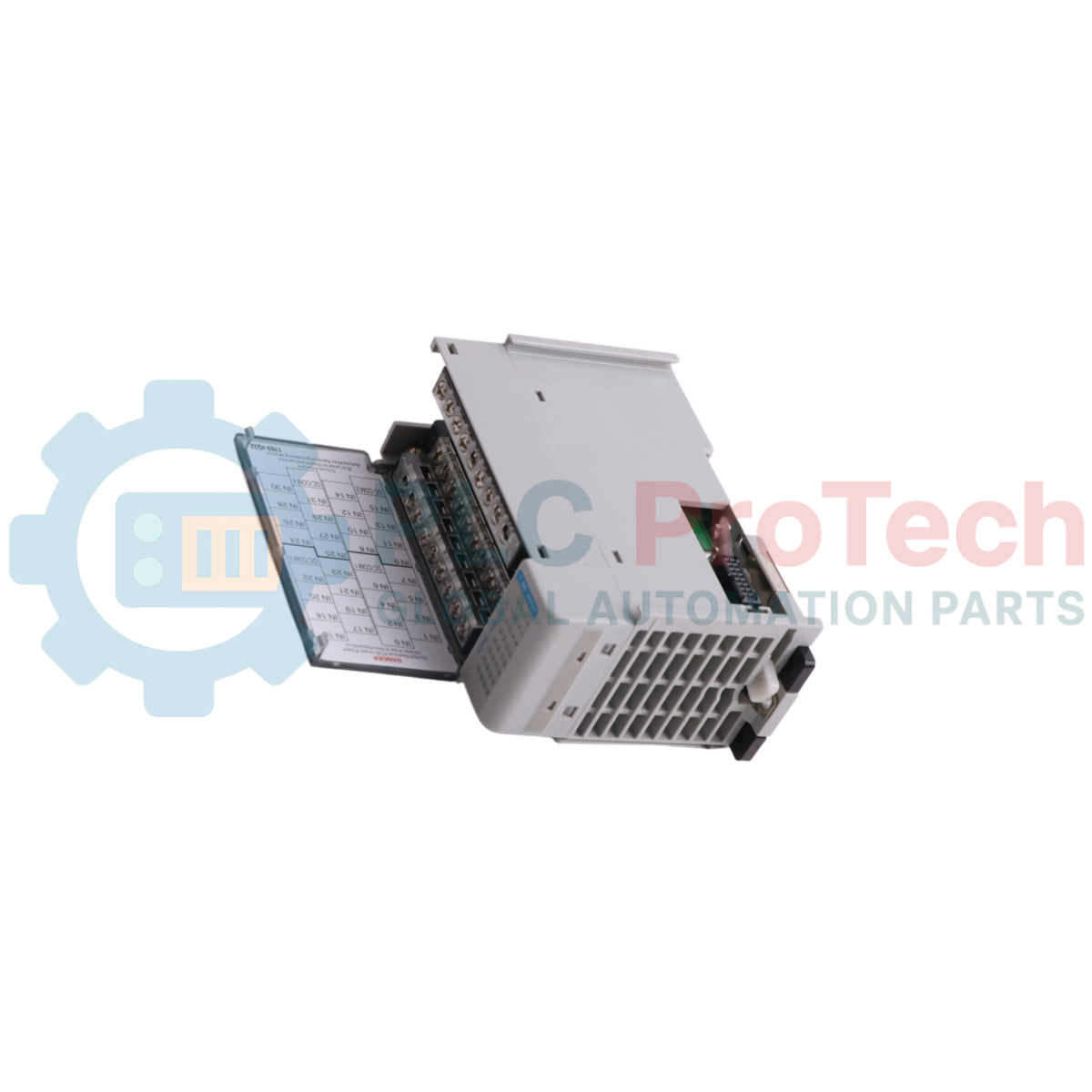

Allen-Bradley 1769-IQ32 Compact-I/O-Digitaleingangsmodul

SKU 1769-IQ32

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1769-IQ32
Herkunft Vereinigte Staaten
Produkttyp: Digitales Eingangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.6 kg
Abmessungen: 52,5 mm x 118 mm x 87 mm (B x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Das Allen-Bradley 1769-IQ32 ist ein digitales Eingangmodul mit hoher Dichte, das für den Einsatz innerhalb der CompactLogix-Steuerungsplattform und in Erweiterungsbaugruppen von Compact I/O entwickelt wurde. Dieses Modul stellt 32 separate Eingangskanäle bereit, die direkt mit Feldgeräten verbunden sind und externe Steuerspannungen in Daten auf Logikpegel für den Systemprozessor umwandeln. Als 24-V-DC-Sink-/Source-Modul unterstützt das 1769-IQ32 sowohl sinkende als auch speisende Feldkonfigurationen und bietet damit hohe Flexibilität beim Anschluss von Näherungsschaltern, Drucktastern und Endlagensensoren.

Das 1769-IQ32 verfügt über eine spezielle Architektur mit mehreren Gruppen, bei der die 32 Eingänge in vier isolierte Gruppen mit jeweils acht Kanälen aufgeteilt sind. Diese Isolation zwischen den Kanalgruppen schützt die interne Systemelektronik vor externen elektrischen Fehlern oder Erdschleifen. Das Modul kommuniziert nahtlos über den internen 1769-Backplane-Bus und bezieht seine Versorgung direkt über die Busarchitektur, sodass keine separaten internen Steuerspannungsversorgungsmodule erforderlich sind. Die Ausführung mit offenem Gehäuse ist für die Integration in Industrieschaltschränke zur Einhaltung der Umgebungsbedingungen vorgesehen.

Merkmale

Konfiguration mit hoher Dichte: Bietet 32 digitale Eingangskanäle in einer einzigen Steckplatzbreite und optimiert dadurch den Platz im Schaltschrank.
Flexible Eingangsschaltung: Unterstützt sowohl Feldverdrahtungen für sinkende als auch für speisende Konfigurationen und eignet sich dadurch für verschiedene Sensortypen.
Isolation zwischen Gruppen: Aufteilung in vier isolierte Gruppen mit jeweils acht Punkten zur Vermeidung kanalübergreifender Fehler.
Hardware-Statusanzeigen: Frontseitige LED-Anzeigen ermöglichen die sofortige visuelle Überprüfung der Logikzustände einzelner Punkte und von Diagnosebedingungen.

Anwendungen

Verteilte I/O-Verarbeitung in Netzwerken der Fabrikautomation.
Überwachung einer hohen Anzahl von Sensoren an Verpackungsmaschinen und Fördersystemen.
Steuerungen für die Materialhandhabung und Automobilmontagelinien.
Integrierte digitale Logikerfassung in Wasseraufbereitungsanlagen und Versorgungsinfrastrukturen.

Technische Daten

Parameter	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Katalognummer	1769-IQ32
Anzahl der Eingänge	32 Eingänge (8 Punkte pro Gruppe)
Spannungskategorie	24 V DC Sink/Source
Betriebsspannungsbereich	10...30 V DC bei 30 °C / 10...26,4 V DC bei 60 °C
Stromaufnahme bei 5,1 V DC	170 mA
Einschaltstrom (max.)	250 mA
Einschaltspannung (min.)	10 V DC
Einschaltstrom (min.)	2 mA
Ausschaltspannung (max.)	5 V DC
Ausschaltstrom (max.)	1,5 mA
Eingangsverzögerung (Ein/Aus)	8 ms
Eingangsimpedanz (Nennwert)	5,2 kOhm bei 24 V DC / 6,1 kOhm bei 30 V DC
Wärmeabgabe (max.)	4,6 W
Abstand zur Stromversorgung	8 Module
Gehäuseschutzart	Keine (offene Bauform)

Installationsrichtlinien

Modulmontage: Befestigen Sie das Gerät sicher auf einer verzinkten Stahl-DIN-Schiene oder direkt an einer Rückwand mit Halteschrauben. Halten Sie die zulässigen Abstände zur Systemstromversorgung ein.
Elektrostatische Sicherheit: Schützen Sie die interne Schaltung vor elektrostatischer Entladung (ESD), indem Sie ein geerdetes Armband tragen oder vor der Handhabung des Moduls eine sichere leitfähige Oberfläche berühren.
Verdrahtungskonfigurationen: Führen Sie die Eingangskabel über den vorderen Klemmenblock und stellen Sie die korrekte Gruppierung für sinkende oder speisende Feldgeräte sicher. Ziehen Sie die Schrauben des Klemmenblocks mit maximal 0,68 N m an.
Belüftung und Freiräume: Sorgen Sie oberhalb und unterhalb der Modulbaugruppe im Schaltschrank für ausreichenden Freiraum, um eine angemessene Konvektionskühlung und thermische Regelung zu ermöglichen.

Konformität und Zertifizierungen

UL
cUL
CE
CCC
C-Tick
KC
Marine

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Kann das Modul sowohl sinkende als auch quellende Feldkonfigurationen aufnehmen?

Ja, das Modul ist mit flexiblen Eingangsschaltungen ausgestattet, die sowohl sinkende als auch quellende Feldgeräteverdrahtungen unterstützen, je nachdem, wie die gemeinsamen Anschlüsse verbunden sind.

Wie hoch ist die maximale Versorgungsspannungsentfernung für das Gerät?

Das Gerät hat eine Versorgungsspannungsentfernung von 8 Modulen, das heißt, es darf nicht weiter als 8 Steckplätze von einer kompatiblen 1769-Systemversorgung entfernt installiert werden.

Wie sind die 32 Eingangskanäle auf dem Modul isoliert?

Die 32 Eingangskanäle sind in vier isolierte Gruppen unterteilt, die jeweils acht Eingänge enthalten, um eine elektrische Isolierung von Gruppe zu Gruppe zu gewährleisten.
