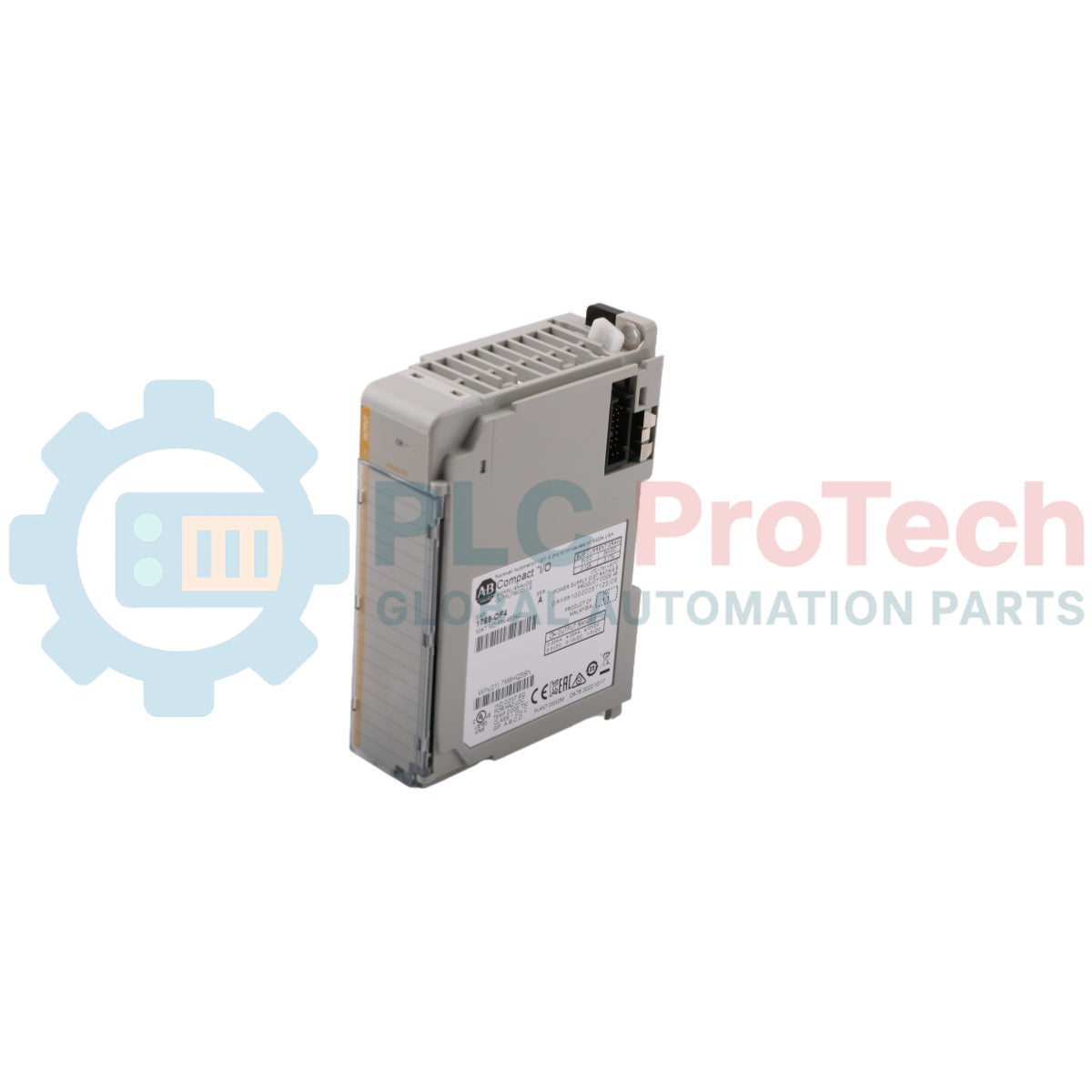

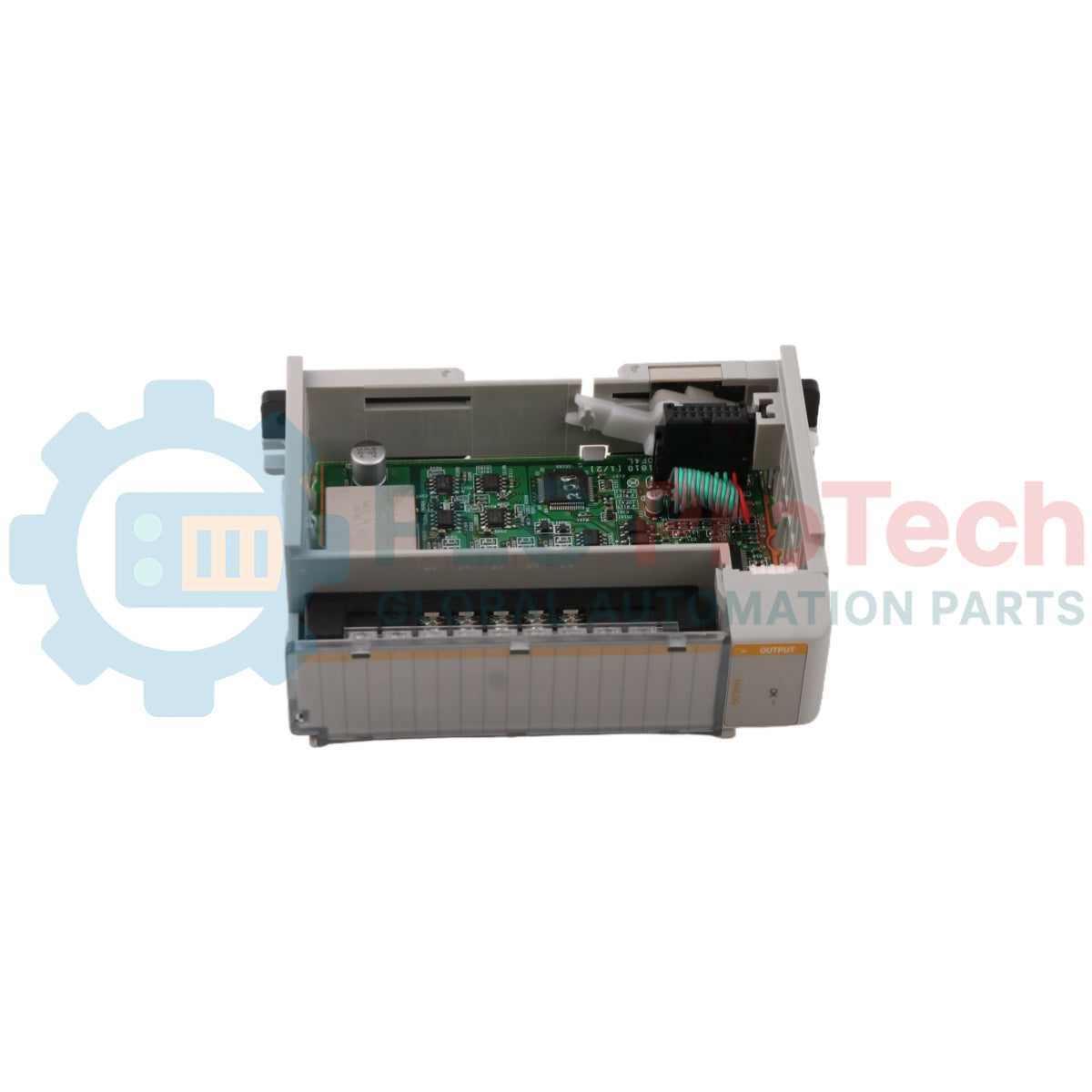

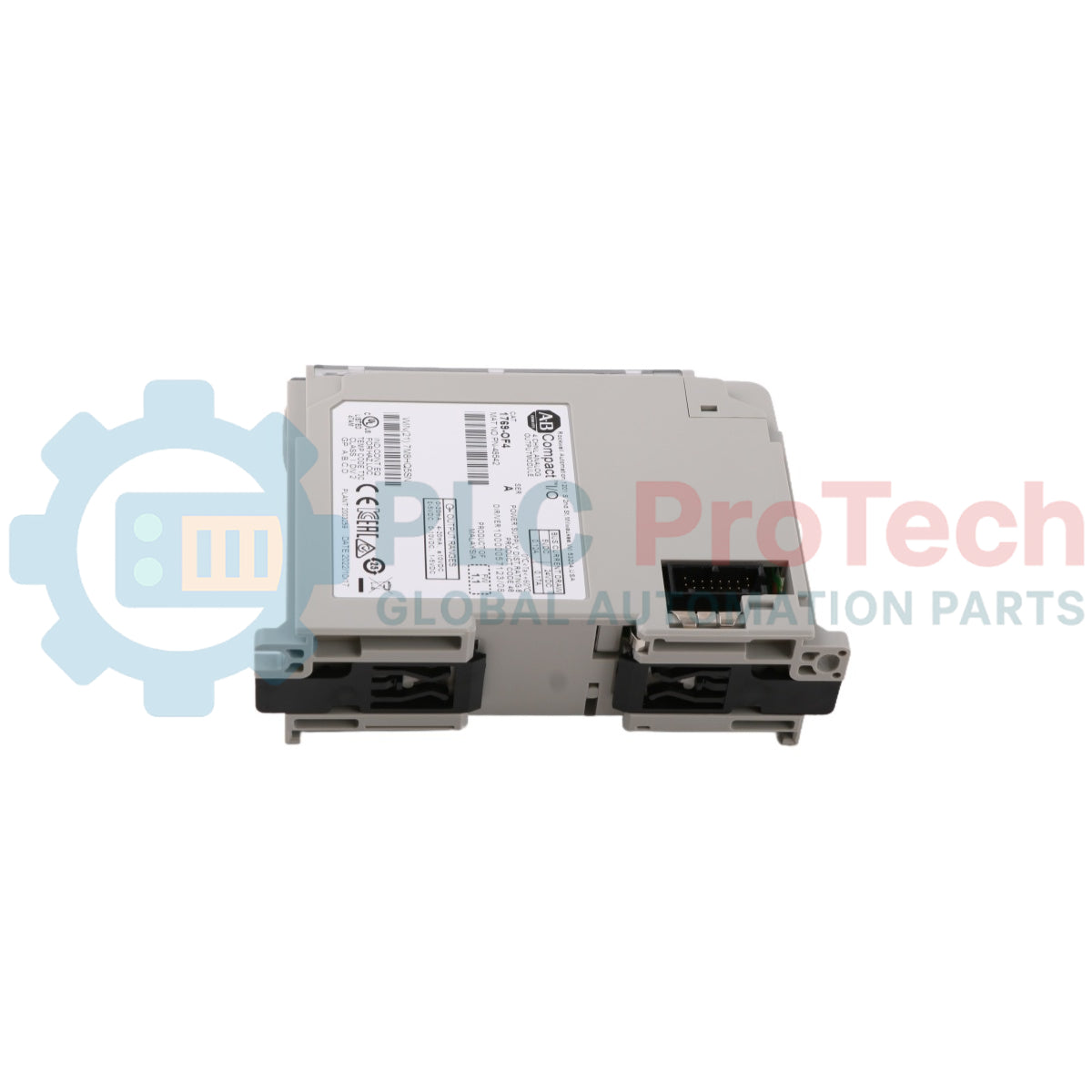

Allen-Bradley 1769-OF4 CompactLogix Compact-I/O-Analogausgangsmodul

SKU 1769-OF4

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1769-OF4
Herkunftsland:Vereinigte Staaten
Produkttyp: Analogausgangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 280g
Abmessungen: 118 x 35 x 87 mm (HxBxT)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Allen-Bradley 1769-OF4 ist ein 4-kanaliges Single-Ended-Analogausgangsmodul der Produktfamilie CompactLogix Compact I/O. Diese Hardwarekomponente wandelt digitale Verarbeitungsvariablen in präzise analoge Strom- oder Spannungssignale um und ermöglicht so die direkte Ansteuerung von Feldgeräten wie Ventilantrieben, Drehzahlreglern und analogen Instrumentierungspanels. Das Modul arbeitet mit normalen Signalbereichen von 0 bis 20 mA, 4 bis 20 mA, 0 bis 5 V DC, 1 bis 5 V DC, 0 bis 10 V DC sowie plus oder minus 10 V DC und verfügt über eine Architektur zur Begrenzung von Über- und Unterbereichen, die aktive Ausgänge bei einer Grenzwertüberschreitung automatisch auf festgelegte Begrenzungseinstellungen beschränkt. Über eine Systembus-Kommunikationsschnittstelle steuert der Controller Echtzeitdatenanpassungen für mehrere Kanäle über eine interne Backplane-Verbindung, ergänzt durch eine physische Diagnoseanzeige zur Erkennung von Fehlern in Echtzeit.

Funktionen

Enthält 4 hochpräzise Single-Ended-Ausgangskanäle für Spannung oder Strom.
Bietet eine hohe digitale Auflösung von 15 Bit plus Vorzeichen über unipolare und bipolare Betriebsbereiche.
Verfügt über ein integriertes Erkennungssystem für Über- und Unterbereiche, das die Feldausgänge auf präzise Sicherheitsgrenzen begrenzt.
Mit einer frontseitigen LED-Anzeige „Module OK“ ausgestattet, die die Stromversorgung und Softwarevalidierungsprüfungen anzeigt.
Mit nichtflüchtigen Betriebskalibrierungen konfiguriert, wodurch nachgelagerte Hardwareanpassungen entfallen.

Anwendungen

Regelkreise zur Steuerung von Antrieben mit variabler Drehzahl und Konfiguration der Motordrehzahl bei Mehrachssystemen.
Modulation proportionaler Industrieventile in Fluid- oder Pneumatikverteilungsanlagen.
Pfade zur Fernsteuerung von Prozessen und zur Sollwertverfolgung, verbunden mit dezentralen Steuerungsplattformen.

Technische Daten

Attribut	Spezifikation
Hersteller	Allen-Bradley
Katalognummer	1769-OF4
Produkttyp	Analogausgangsmodul
Anzahl der Ausgänge	4 Single-Ended-Kanäle (Spannung oder Strom)
Normale Betriebsbereiche	0...20 mA, 4...20 mA, ±10 V DC, 0...10 V DC, 0...5 V DC, 1...5 V DC
Vollbereichs-Analogbereiche	0...21 mA, 3,2...21 mA, ±10,5 V DC, -0,5...10,5 V DC, -0,5...5,25 V DC, 0,5...5,25 V DC
Digitale Auflösung	15 Bit plus Vorzeichen, unipolar und bipolar
Wandlungsrate (alle Kanäle)	Max. 2,5 ms (Interrupts nicht aktiviert), max. 3,8 ms (Interrupts aktiviert)
Sprungantwort auf 63 %	2,9 ms
Ohmsche Last	Strom: 0...600 Ohm (einschließlich Leitungswiderstand); Spannung: 1 kOhm oder größer
Max. induktive Last	0,1 mH (Stromlasten), 1,0 uF (Spannungslasten)
Gesamtgenauigkeit	0,5 % des Endwerts bei 25 Celsius (77 Fahrenheit)
Max. Busstromaufnahme	120 mA bei 5 V DC; 170 mA bei 24 V DC
Wärmeabgabe	2,86 Gesamt-Watt
Abstand zur Systemstromversorgung	Maximal 8 Module von der Systemstromversorgung entfernt
Empfohlenes Kabel	Belden 8761 (geschirmt)
ESD-Festigkeit (IEC1000-4-2)	4 kV Kontakt, 8 kV Luft, 4 kV indirekt
Störfestigkeit gegen gestrahlte Störungen (IEC1000-4-3)	10 V/m, 80...1000 MHz, 80 % Amplitudenmodulation
Schnelle transiente Burst-Störfestigkeit (IEC1000-4-4)	2 kV, 5 kHz
Stoßspannungsfestigkeit (IEC1000-4-5)	1-kV-Galvanikpistole
Störfestigkeit gegen leitungsgebundene Störungen (IEC1000-4-6)	10 V, 0,15...80 MHz
Betriebstemperatur	0...60 Celsius (32...140 Fahrenheit)
Lagertemperatur	-40...85 Celsius (-40...185 Fahrenheit)
Betriebsfeuchtigkeit	5...95 %, nicht kondensierend
Betriebshöhe	2000 m (6561 ft)
Vibrationsfestigkeit im Betrieb	10...500 Hz, 5 g, 0,030 Zoll Spitze-Spitze
Stoßfestigkeit im Betrieb	30 g, 11 ms bei Montage an der Schalttafel (20 g, 11 ms bei Montage auf DIN-Schiene)
Stoßfestigkeit außer Betrieb	40 g bei Montage an der Schalttafel (30 g bei Montage auf DIN-Schiene)
Abmessungen (H x B x T), ca.	118 x 35 x 87 mm (4,65 x 1,38 x 3,43 Zoll); Höhe mit Clips: 138 mm (5,43 Zoll)
Versandgewicht, ca.	280 g (0,61 lb)

Installationsrichtlinien

Stellen Sie sicher, dass das Modul höchstens 8 Erweiterungsplätze von der primären Systemstromversorgung entfernt positioniert ist.
Befestigen Sie das Gehäuse sicher auf einer standardmäßigen industriellen DIN-Schiene oder verschrauben Sie es mithilfe der integrierten ausziehbaren Montageclips direkt an einer internen Schaltschrankplatte.
Schließen Sie die Feldsignalwege mit Belden 8761 oder einem gleichwertigen geschirmten Twisted-Pair-Kabel an, um den Signalschutz zu optimieren.
Halten Sie die Längen der Klemmenkreise und die Leitungsverteilung getrennt von stark belasteten Wechselstrom-Motorstromverteilungswegen, um das Risiko von EMI-Induktion zu minimieren.

FAQ

Was passiert, wenn ein Ausgangsbefehl die Grenzen des normalen Betriebsbereichs überschreitet?

Wenn Werte die oberen oder unteren Begrenzungsparameter überschreiten, setzt das Modul ein Über- oder Unterbereichsflag und zwingt den Kanalausgang automatisch dazu, den jeweiligen Begrenzungswert beizubehalten.

Welche Einschränkungen gelten für die Stromaufnahme dieses Moduls über die Rückwandplatine?

Das Modul benötigt von der System-Rückwandplatine eine maximale interne Stromaufnahme von 120 mA bei 5 V DC und 170 mA bei 24 V DC.

Welche Belastungsgrenzen gelten für Strom- und Spannungsschleifen?

Stromschleifen unterstützen ohmsche Lasten von 0 bis 600 Ohm, während Spannungsausgangskonfigurationen eine Nennlast von mindestens 1 kOhm erfordern.

Muss das Gerät vor Ort kalibriert werden, um die angegebene Genauigkeit beizubehalten?

Nein, das Modul verfügt über werkseitig festgelegte interne Kalibrierparameter und erfordert keine externe Vor-Ort-Kalibrierung.
