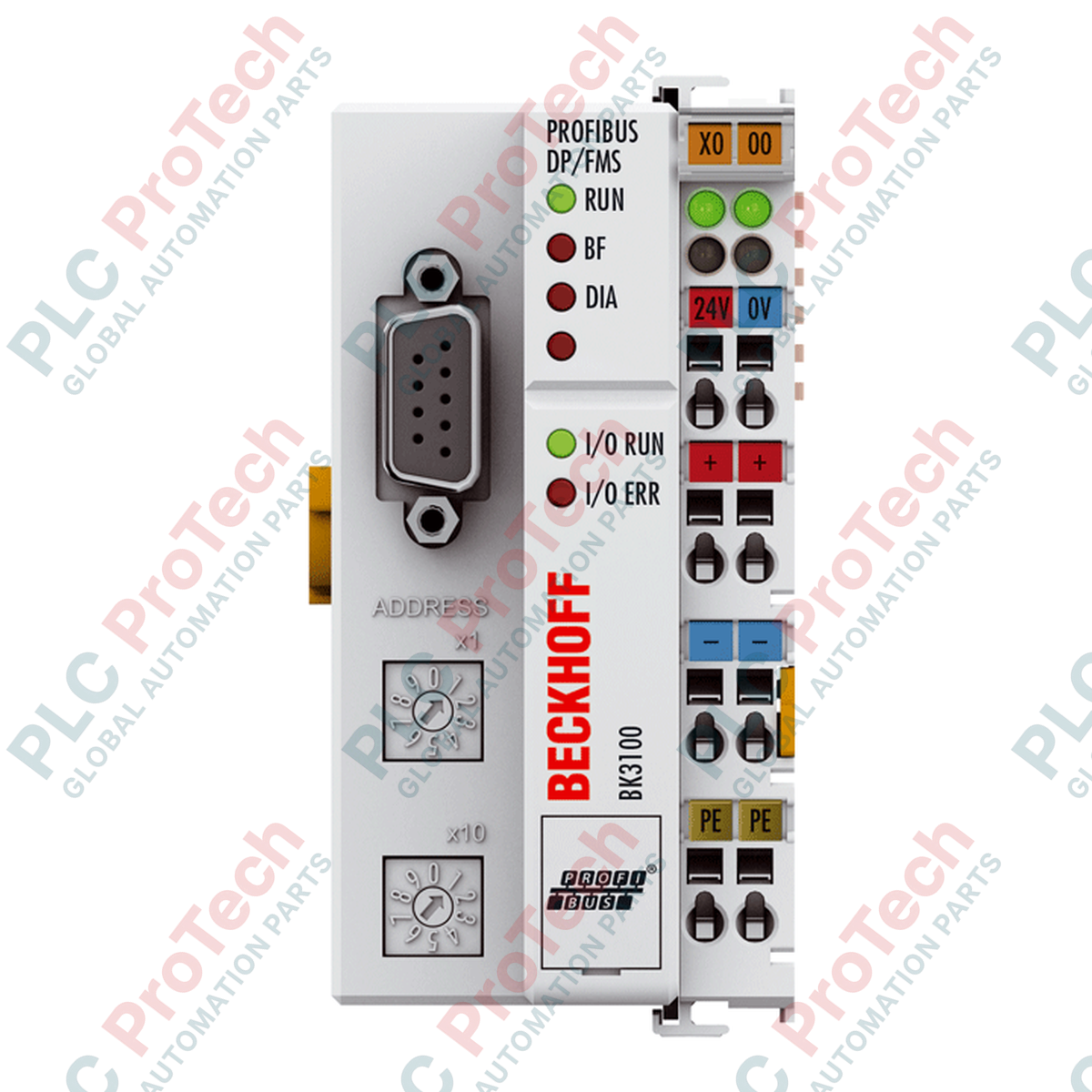

BECKHOFF BK3110 PROFIBUS-Buskoppler

Beschreibung

Der BECKHOFF BK3110 wurde für die Integration dezentraler Feldbusnetzwerke mit modularer I/O-Hardware entwickelt und ist ein leistungsstarker PROFIBUS-Buskoppler, der Beckhoff-Busklemmen mit den Protokollen PROFIBUS DP und DPV1 verbindet. Als dezentrale Station ermöglicht dieser Koppler eine modulare Systemerweiterung, verwaltet bis zu 64 einzelne Busklemmen und unterstützt maximal 256 digitale Eingänge und Ausgänge an einem einzelnen Busknoten.

Der BK3110 fungiert als Gateway und übersetzt die physikalische Übertragungstechnik des PROFIBUS-DP-Netzwerks in den internen, klemmenspezifischen K-Bus. Dies gewährleistet eine störungsarme Kommunikation mit geringer Latenz zur übergeordneten SPS oder zum DCS. Es werden Hochgeschwindigkeitsübertragungsraten von bis zu 12 Mbaud unterstützt, wodurch schnelle Aktualisierungszeiten für hochzeitkritische industrielle Prozesse ermöglicht werden. Die Konfiguration erfolgt dynamisch über die übergeordnete Mastersteuerung oder lokal über die Schnittstelle der Konfigurationssoftware KS2000.

Merkmale

• Vollständige Protokollkompatibilität mit den standardmäßigen PROFIBUS-DP- und DPV1-Feldbusarchitekturen.
• Robuster lokaler K-Bus-Master zur Verwaltung von bis zu 64 modularen Busklemmen.
• Unterstützt die serielle Hochgeschwindigkeitsübertragung über den Feldbus mit Baudraten von bis zu 12 Mbaud.
• Integrierte 9-polige D-Sub-Buchse für eine zuverlässige physikalische Busverbindung.
• Direkte Integration in die Konfigurationssoftware KS2000 für eine einfache Inbetriebnahme, Offline-Diagnoseauswertung und Parametrierung.
• Kompaktes IP20-Gehäuse für eine platzoptimierte Installation auf standardmäßigen 35-mm-DIN-Schienen.
• Interne galvanische Trennung mit einer Nennspannung von 500 Veff zum Schutz der Steuerungselektronik vor Störungen der Stromversorgung und des Feldbusses.

Anwendungen

• Automobilmontage und automatisierte Schweißlinien.
• Abwasserbehandlungsanlagen und kommunale Pumpstationen.
• Systeme für Verpackung, Sortierung und Materialhandhabung.
• Steuerungen für die Stromerzeugung und die Verteilung von Hilfsenergie.

Technische Daten

Installationsrichtlinien

• Montage: Montieren Sie das Gerät horizontal oder vertikal auf Standard-DIN-Schienen mit 35 mm Breite (EN 60715). Stellen Sie sicher, dass der Verriegelungsmechanismus sicher auf der Schiene einrastet.
• Schirmung: Erden Sie den Schirm des Feldbuskabels in der Nähe der Eintrittsstelle sicher mit geeigneten Schirmklemmen. Verwenden Sie für die Erdungsklemme niederimpedante Verbindungen.
• Thermische Aspekte: Sorgen Sie oberhalb und unterhalb des Geräts BK3110 für mindestens 30 mm freien Lüftungsraum, um einen Wärmestau zu verhindern.
• Verdrahtung der Stromversorgung: Trennen Sie vor dem Verdrahten der Leistungskontakte oder Signalanschlüsse alle Stromquellen. Verwenden Sie normgerechte Kupferleitungen in Industriequalität, die den aktuellen Spezifikationen entsprechen.
