Beckhoff C9900-E775 CP6xxx-/CP7xxx-Serie Drucktaster-Erweiterung

Beschreibung

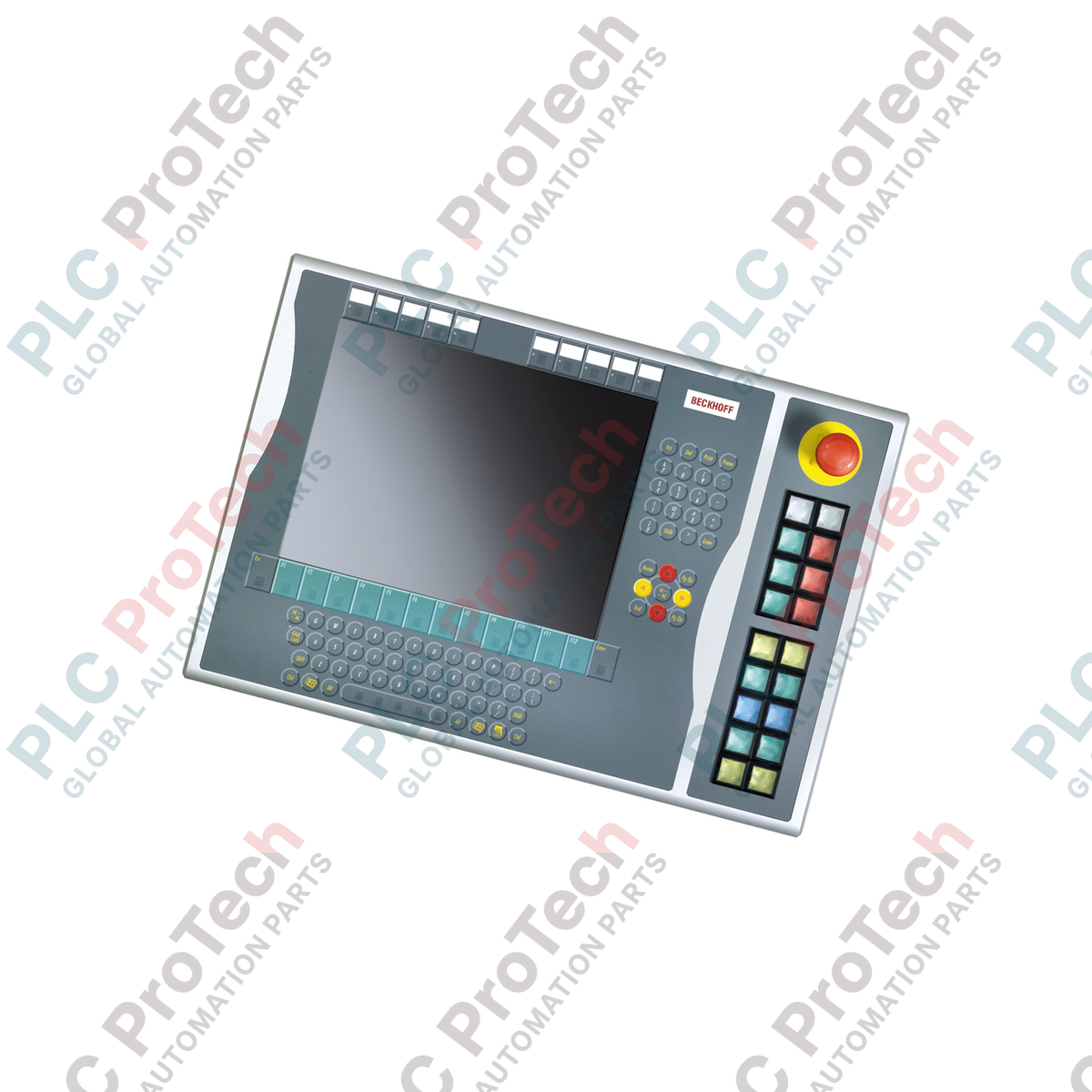

Für die nahtlose mechanische und elektrische Integration mit den Control Panels und Panel-PCs der Serien CP6x32-00xx und CP7x32-00xx entwickelt, ermöglicht die Drucktastenerweiterung Beckhoff C9900-E775 eine erweiterte Bedienersteuerung direkt neben dem Display. Dieses rechts montierte Erweiterungsmodul ist für 15-Zoll-Displays ohne integrierte Tastatur optimiert und bietet strukturierte physische Schnittstellenfunktionen in rauen Industrieumgebungen.

Das Modul verfügt über 18 langlebige, beleuchtete quadratische Drucktasten Siemens Signum (30 x 30 mm) sowie einen separaten Not-Halt-Schalter Siemens Signum. Für eine hohe Zuverlässigkeit ist die Signalübertragung in digitale Busübertragung und physische Verdrahtungsoptionen aufgeteilt. Die Signallampen werden über den primären Kommunikationskanal angesteuert, während die Drucktasten einen Zweikanalbetrieb zur Integration in Legacy-Systeme oder sicherheitsgerichtete Hardwarekreise unterstützen.

Merkmale

• Speziell für die Montage auf der rechten Seite von Bedienpanels Beckhoff CP6x32-00xx und CP7x32-00xx entwickelt.
• 18 einzelne quadratische Drucktasten Siemens Signum (30 x 30 mm) mit integrierten Signallampen.
• 1 separater Not-Halt-Taster Siemens Signum, für die direkte Verdrahtung mit Sicherheitsrelais ausgelegt.
• Zweifache Drucktasten-Signalübertragung: Ein Schließerkontakt (NO) wird über CP-Link oder USB übertragen, während ein zweiter Schließerkontakt (NO) über eine physische Klemmenleiste für die direkte Verdrahtung zugänglich ist.
• Die Signallampen werden ausschließlich über die Steuerungsschnittstellen CP-Link oder USB betrieben.
• Anpassbare Beschriftungsschilder und Etiketten für klare Bedieneranweisungen und Funktionskennzeichnungen.

Anwendungen

• Produktionsleitsysteme (MES) und Steuerungspanels auf Maschinenebene in der industriellen Fertigung.
• Überwachungsterminals für Energieerzeugung und Schwerindustrie.
• Automobilmontagelinien, die direkte physische Maschinenstopp-Eingriffe erfordern.

Technische Daten

Installationshinweise

• Stellen Sie sicher, dass die gesamte Systemspannung getrennt ist, bevor Sie mit der mechanischen Befestigung der Erweiterung beginnen.
• Richten Sie die mechanischen Verbindungspunkte des C9900-E775 an der rechten Seite des Gehäuses des 15-Zoll-Control-Panels aus und ziehen Sie die Befestigungsschrauben mit dem angegebenen Drehmoment fest.
• Verdrahten Sie den Not-Halt-Schalter direkt mit einem zugelassenen Sicherheitsauswerterelais oder einer Sicherheits-SPS und verwenden Sie eine geeignete Kabelschirmung.
• Schließen Sie die Verdrahtung der Klemmenleiste für zusätzliche verdrahtete NC-/NO-Kontakte an, wenn eine redundante Signalübertragung erforderlich ist.
• Stellen Sie sicher, dass das USB- oder CP-Link-Kabel korrekt eingesteckt ist, um die Signalübertragung für die Standarddrucktasten und aktiven Lampen zu gewährleisten.
