Beckhoff C9900-E805 Drucktaster-Erweiterung der CP6xxx/CP7xxx-Serie

SKU C9900-E805

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: C9900-E805
Herkunftsland:Deutschland
Produkttyp: Zubehör für HMI-Bedienpanels
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: Zeichnungen mit Abmessungen der Druckknopfverlängerungen als AutoCAD-DXF-Datei
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

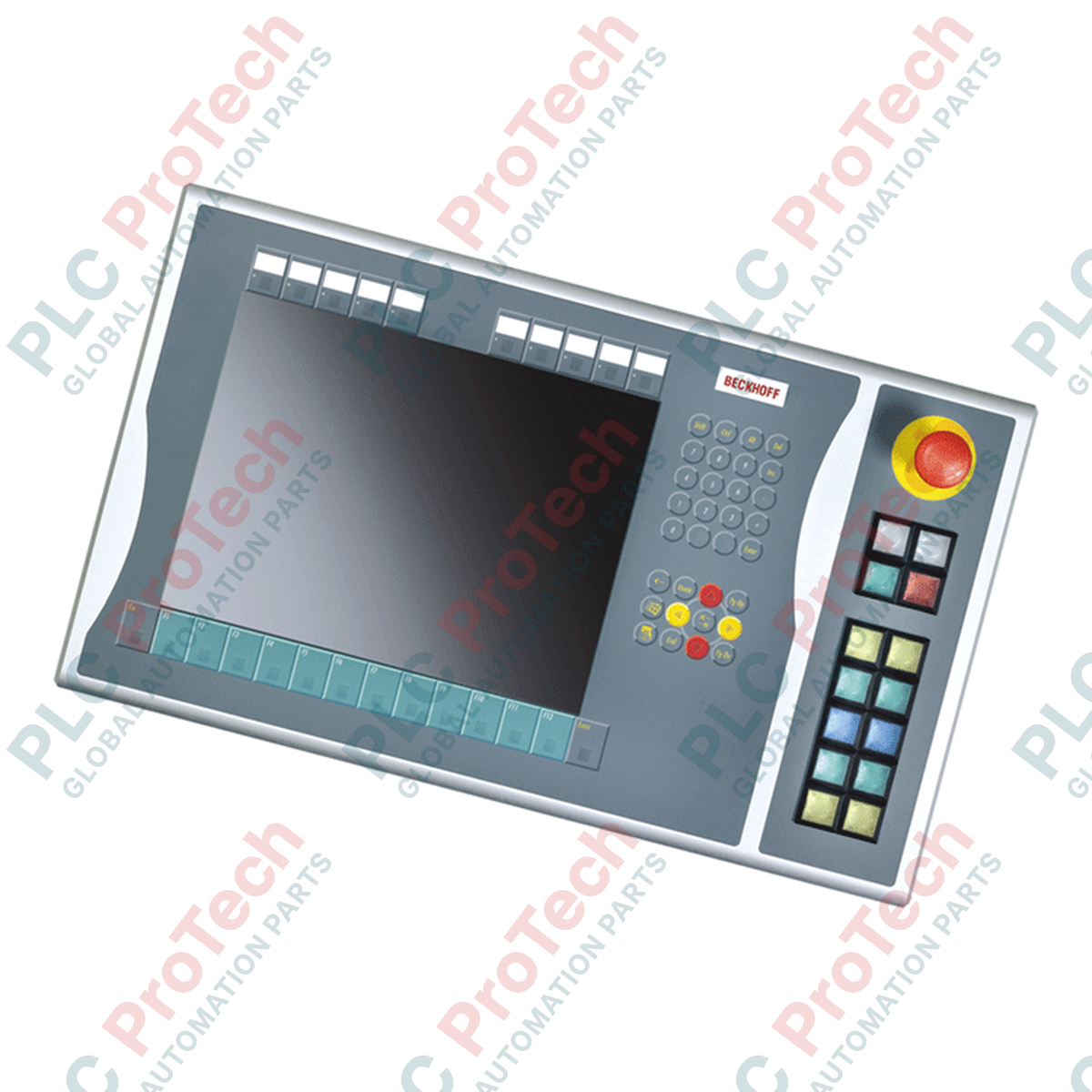

Der Beckhoff C9900-E805 ermöglicht eine robuste physische Mensch-Maschine-Interaktion und wird direkt an der rechten Seite der CP6x21-00xx- und CP7x21-00xx-Bedienpanels und Panel-PCs mit 15-Zoll-Displays montiert. Diese Drucktastenerweiterung bietet Bedienern zusätzlich zur Touchscreen-Schnittstelle taktile physische Bedienelemente. Das für Umgebungen mit hohem Bedarf an mechanischer Rückmeldung konzipierte Gerät integriert zwölf anpassbare quadratische Drucktasten sowie eine integrierte, direkt verdrahtbare Not-Halt-Einrichtung. Durch zwei parallele Kommunikationswege - eine integrierte serielle digitale Übertragung über CP-Link oder USB sowie sekundäre physische Direktverdrahtungsanschlüsse - gewährleistet diese Hardwareerweiterung eine äußerst zuverlässige und deterministisch verdrahtete Übertragung kritischer Maschinenausführungsbefehle an Sicherheitssteuerungen oder SPS-Eingangskarten.

Wichtige Merkmale

Optimierter Formfaktor: Speziell für die Montage auf der rechten Seite von 15-Zoll-Beckhoff-Steuergeräten ohne integrierte Tastaturen entwickelt.
Industrielle Bedienelemente: Ausgestattet mit 12 quadratischen Siemens-Signum-Drucktasten mit 30 x 30 mm, jeweils mit integrierten, softwaregesteuerten Signallampen.
Dediziertes Sicherheits-HMI: Enthält einen robusten Siemens-Signum-Not-Halt-Taster zur direkten Festverdrahtung in sicherheitsgerichtete Steuerkreise.
Zweikanal-Schnittstelle: Der Betrieb erfolgt hauptsächlich über CP-Link oder USB zur Übertragung von Befehlen und Steuerung der Signallampen. Ergänzend ermöglicht eine Anschlussklemme die physische Festverdrahtung eines zweiten Schließerkontakts für jede Taste.
Anpassbare Beschriftungsschilder: Klare, einschiebbare Beschriftungstaschen ermöglichen eine lokalisierte und anwendungsspezifische Tastenkennzeichnung.

Anwendungen

Bediener-Steuerstationen (OCS) an Automobilmontagelinien.
Metallbearbeitungsmaschinen und CNC-Bearbeitungszentren, die eine physische Interaktion mit Cycle Start/Feed Hold erfordern.
Verpackungs-, Sortier- und Materialhandhabungssysteme, die eine lokale visuelle Anzeige und die Möglichkeit zur Notabschaltung erfordern.
Explosive oder anspruchsvolle Produktionsbereiche, in denen die Bedienung eines Touchpanels mit nassen Handschuhen durch physische Drucktaster ergänzt wird.

Technische Spezifikationen

Parameter	Spezifikationswert
Hersteller	Beckhoff Automation
Modellreferenz	C9900-E805
Produktlebenszyklusphase	Servicephase (Unterstützung für Legacy-/Ersatzgeräte)
Kompatibilität der Displaygröße	15-Zoll-Displays (ohne Tastaturintegration)
Bedienpanel-Modelle	Serie CP6x21-00xx, CP7x21-00xx
Typ des Drucktasters	Siemens Signum, quadratisch, 30 x 30 mm
Gesamtzahl konfigurierbarer Tasten	12 Tasten mit integrierter Beleuchtung
Not-Halt-Element	1x mechanischer Druck-Dreh-Entriegelungstaster Siemens Signum
Kommunikationsprotokoll	CP-Link oder USB (zur Übertragung des primären Tastenstatus und zur LED-Steuerung)
Parallele Kontaktschnittstelle	Klemmenleiste für direkte Punkt-zu-Punkt-Verdrahtung (zweiter Schließerkontakt)
Not-Halt-Schnittstelle	Direkte festverdrahtete Verbindung (unabhängig vom seriellen Bus)
Ursprungsland	Deutschland
Versandgewicht (berechnet)	5,00 kg

Anschlüsse und Schnittstellen

Schnittstellenposition	Schnittstellentyp	Funktionszuordnung
Interner Busanschluss	CP-Link-/USB-Anschluss	Hauptschnittstellenverbindung zur Logikplatine des Host-Bedienpanels für Tastenstatus und LED-Steuerung.
Anschlussleiste mit rückseitigem Zugang	Schraub-/Push-in-Klemmenleiste	Direkter physischer Zugriff auf sekundäre Schließerkontakte (NO) für kundenspezifische Sicherheits- oder Legacy-SPS-Verdrahtung.
Dedizierte Not-Halt-Klemme	Unabhängige Anschlussklemme	Galvanisch getrennte Zweikontaktverdrahtung direkt zu Sicherheitsüberwachungsrelais oder fehlersicheren Eingängen.

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Die Einheit C9900-E805 ist ausschließlich für 15-Zoll-Bedienpanels ausgelegt. Aufgrund der strukturellen Befestigungsabstände und der Kabelbäume kann sie nicht in kleinere (z. B. 12-Zoll-) oder größere (z. B. 19-Zoll-) Displaygehäuse nachgerüstet werden. Da sie sich in der Servicephase befindet, sollten bestehende Systeme mit CP6x21- oder CP7x21-Hardware ein Ersatzgerät dieses Modells als Reserve bereithalten. Beim Wechsel zu neueren CP2xxx- oder CP3xxx-Panels ist eine andere Generation von Drucktaster-Erweiterungen erforderlich, da sich die elektrischen Schnittstellensignale unterscheiden.

Anwendungsfallen und technische Hinweise

Während die Drucktasten im Normalbetrieb digital über CP-Link oder USB übertragen werden, verlassen Sie sich niemals für die Notfallabschaltung auf den seriellen Kommunikationspfad über USB oder CP-Link. Der Not-Halt-Taster muss immer direkt von seinen rückseitigen Kontakten fest mit sicherheitsbewerteten Sicherheitsrelais (wie EL6900 oder dedizierten Sicherheitsmodulen) verdrahtet werden, um die Sicherheitsvorgaben SIL 3/Kategorie 4 zu erfüllen.

Tipps zur Inbetriebnahme und Verdrahtung

Stellen Sie bei der Konfiguration der zusätzlichen Klemmenreihen für die Verdrahtung potenzialfreier Kontakte sicher, dass die Steuerleitungen nicht parallel zu Hochspannungs- und Hochfrequenz-Motorkabeln verlaufen, um elektromagnetische Störungen zu vermeiden. Die Erdung des zugehörigen CP6xxx/CP7xxx-Panels über den Erdungsbolzen ist zwingend erforderlich, damit die internen digitalen Encoder zuverlässig und ohne Signalausfälle arbeiten.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Trennen und schalten Sie alle Stromquellen ab, die das primäre Control Panel oder Panel PC sowie die Anschlüsse der zusätzlichen Klemmenleiste versorgen, bevor Sie die mechanische Integration durchführen. Stellen Sie sicher, dass die Feldbusleitung inaktiv ist. Leiten Sie elektrostatische Aufladung ab, indem Sie sich vor dem Herstellen von Verbindungen zu den internen Komponenten am Maschinenrahmen erden.

1

Befestigen Sie die mit der C9900-E805-Erweiterung gelieferten mechanischen Halterungen am Seitenrahmen des kompatiblen 15-Zoll-Beckhoff-Control-Panels. Stellen Sie sicher, dass die Dichtungsprofile korrekt sitzen.

2

Führen Sie den internen USB- oder CP-Link-Datenkabelsatz in das Schaltschrankgehäuse und verbinden Sie ihn fest mit der vorgesehenen Header-Buchse der Logikplatine.

3

Verdrahten Sie die zweikanaligen Kontakte des Not-Halt-Schalters fest mit Ihrem lokalen Sicherheitslogikkreis über den Klemmenblock. Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.

4

Falls eine zusätzliche diskrete physische Rückmeldung erforderlich ist, verdrahten Sie die Leitungen der sekundären Klemmenleiste mit Ihren SPS-Digitaleingangsmodulen. Ziehen Sie die Klemmenschrauben gemäß den Spezifikationen fest.

5

Dichtungen des Gehäuses wieder anbringen, das Bedienpanelgehäuse montieren, die Stromversorgung des Schaltkreises wieder einschalten und Funktionstests aller beleuchteten Elemente und physischen Übergänge durchführen.

FAQ

Kann der Not-Halt-Schalter C9900-E805 über Softwarenetzwerke betätigt werden?

Nein. Der Not-Halt-Schalter an dieser Erweiterung ist vollständig von den CP-Link-/USB-Logikplatinen isoliert. Er ist mit zweikanaligen physischen Kontakten für direkte, fest verdrahtete Reihenschaltungen zu einem externen Sicherheitsauswerterelais oder einer Sicherheits-SPS-Karte ausgelegt.

Überträgt die USB-/CP-Link-Schnittstelle die sekundären Schließerkontakte?

Nein. Die USB-/CP-Link-Schnittstelle verarbeitet den ersten Schließerkontakt (NO). Die sekundären Schließerkontakte sind direkt zur separaten physischen Klemmenleiste auf der Rückseite des Moduls geführt und dienen der herkömmlichen diskreten HMI-Verdrahtung.

Ist dieses Produkt für 12-Zoll- oder 19-Zoll-Panels als Drop-in-Lösung kompatibel?

Nein. Der Abstand, die mechanischen Befestigungsbohrungen und die Ausrichtung der Blende dieses Modells sind ausschließlich für 15-Zoll-CP6xxx- und CP7xxx-Panelgehäuse ohne Tastaturen ausgelegt.

Wie werden die kundenspezifischen Tastenbeschriftungen unter den Kappen angebracht?

Die Siemens-Signum-Tasten verfügen über ein transparentes, abnehmbares Kappengehäuse, in das Sie lasergedruckte Papier- oder Folienbeschriftungen mit physischen Symbolgravuren direkt hinter der Schutzlinse einsetzen können.
