BECKHOFF C9900-E905 Drucktastenerweiterung

Beschreibung

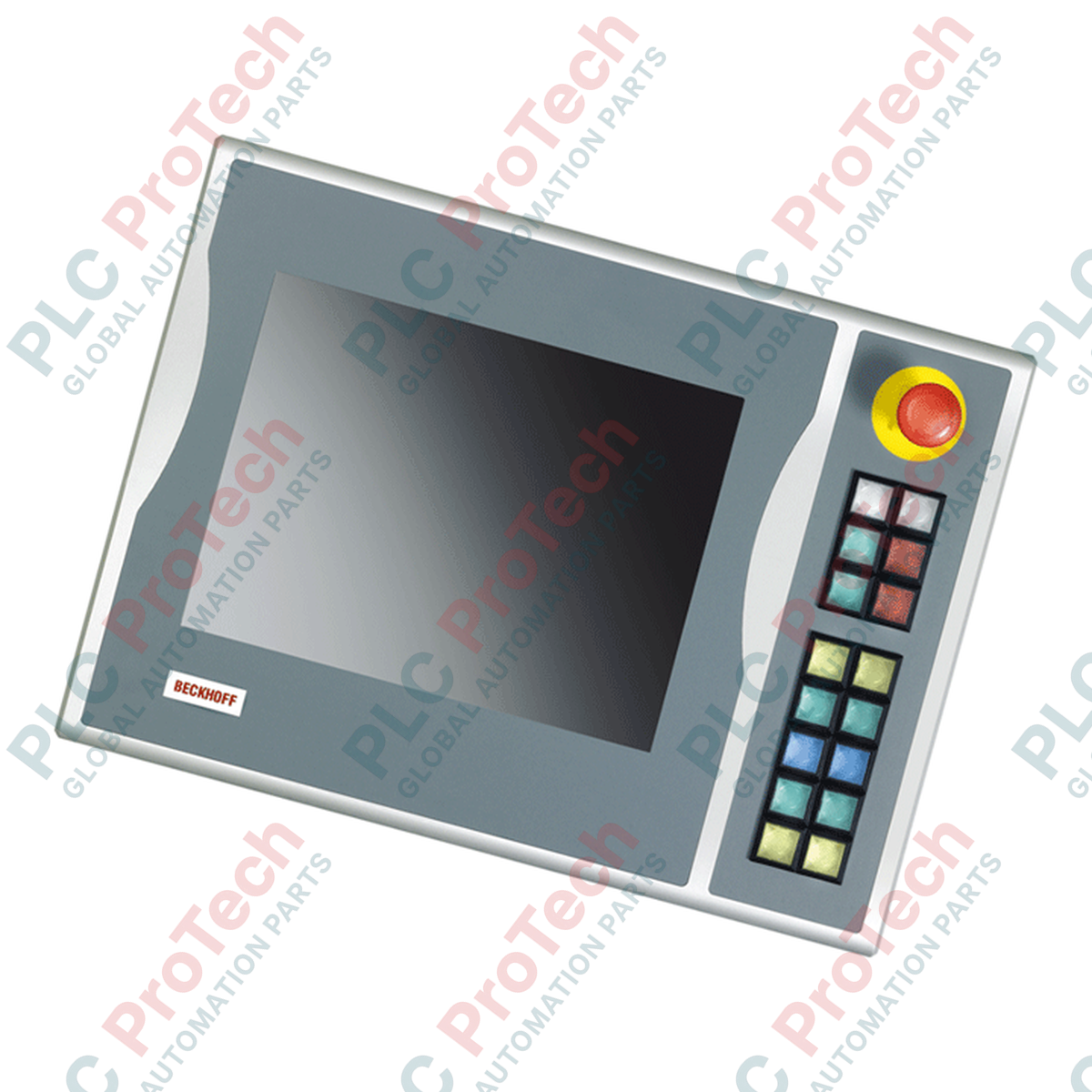

Das für die nahtlose Integration mit CP6xxx- und CP7xxx-Control-Panels entwickelte Beckhoff C9900-E905 bietet eine robuste, rechtsseitig montierte Erweiterung der Bedienerschnittstelle für 15-Zoll-Industriedisplays ohne integrierte Tastatur. Diese Drucktaster-Erweiterung vereinfacht den Betrieb vor Ort, indem sie physische Bedienelemente direkt neben der Visualisierungsschnittstelle platziert und dadurch eine schnelle, haptische Bedienerreaktion in komplexen Fertigungsumgebungen ermöglicht.

Das Gerät verfügt über 12 quadratische Siemens-Signum-Drucktaster mit integrierten Signallampen, die sowohl die Eingabe von Befehlen als auch eine Statusrückmeldung ermöglichen. Für sicherheitskritische Funktionen ist ein separater Siemens-Signum-Not-Halt-Taster an der Baugruppe montiert. Die Signalübertragung ist äußerst flexibel: Alle Standard-Drucktaster verfügen über zwei Kontakte. Dadurch können primäre Befehle über digitale CP-Link- oder USB-Schnittstellen übertragen werden, während gleichzeitig der direkte Anschluss eines sekundären Schließerkontakts (NO) über eine integrierte Klemmenleiste möglich ist. Der integrierte Not-Halt-Taster umgeht die Schnittstellenelektronik und ist ausschließlich für die direkte, fest verdrahtete Integration in den Sicherheitskreis des Systems vorgesehen.

Merkmale

• Rechtsseitige Montage: Speziell für die Montage an der rechten Seite kompatibler 15-Zoll-Beckhoff-Panel-PCs und Control-Panels ausgelegt.
• Haptische Bedienerschnittstelle: Ausgestattet mit 12 quadratischen Siemens-Signum-Drucktastern (30 x 30 mm) mit integrierten Statusanzeigelampen.
• Sicherheitsintegration: Enthält 1 Siemens-Signum-Not-Halt-Taster für die direkte Verdrahtung mit Sicherheitsrelais oder fehlersicheren Steuerungen.
• Zweikanalige Übertragung: Unterstützt die gleichzeitige digitale Übertragung (über CP-Link oder USB) und den fest verdrahteten Anschluss der Drucktasterkontakte über die Klemmenleiste.
• Individuelle Beschriftung: Transparente, abnehmbare Kappen an den Drucktastern ermöglichen das einfache Einsetzen individueller Beschriftungen und Funktionskennzeichnungen.

Anwendungen

• Steuerstationen für Werkzeugmaschinen, die physische Übersteuerungsschalter erfordern.
• Automobilmontagelinien mit 15-Zoll-Panel-PCs.
• Schwere Industrieumgebungen, die redundante physische und digitale Steuerungswege erfordern.
• Prozessleitsysteme mit lokal erforderlichen Sicherheitskreisen.

Technische Daten

Anschlüsse und Schnittstellen

Installationshinweise

• Mechanische Ausrichtung: Stellen Sie sicher, dass die Montagedichtung korrekt zwischen dem 15-Zoll-Control-Panel und der Erweiterung C9900-E905 positioniert ist, um die vorgesehene Schutzart aufrechtzuerhalten.
• Direkte Verdrahtung: Führen Sie die Verdrahtung des Not-Halt-Tasters und die Anschlüsse der sekundären NO-Klemmen durch separate, gegen Störeinflüsse geschirmte Leitungen und halten Sie Abstand zu Leistungskabeln von Motoren.
• Stromversorgung und Erdung: Vergewissern Sie sich, dass das Host-Panel eine niederimpedante Verbindung zur Maschinenerde besitzt, bevor Sie USB- oder CP-Link-Kommunikationsverbindungen herstellen.
