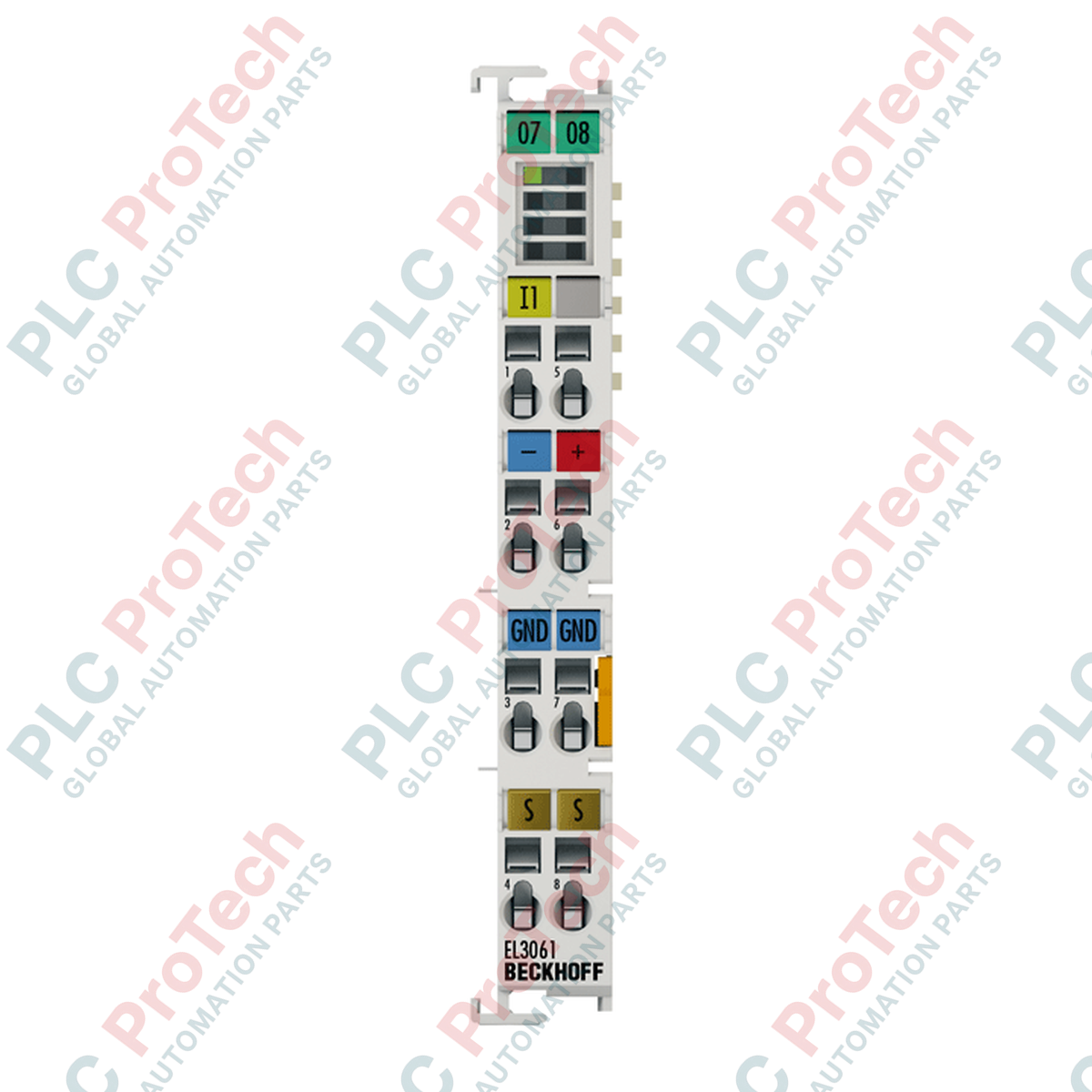

BECKHOFF EL3061 EtherCAT-Klemme

SKU EL3061

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EL3061
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemme
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 12 mm × 100 mm × 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das EL3061 ist ein 1-kanaliges Analogeingangsterminal zur Verarbeitung von Standardsignalen mit 0…10 V innerhalb eines EtherCAT-Automatisierungsnetzwerks. Dieses Terminal bietet eine Auflösung von 12 Bit und nutzt Single-Ended-Technologie zur Anbindung verschiedener Industriesensoren. Es ist hochgradig konfigurierbar und verfügt über aktivierbare FIR- und IIR-Filter sowie eine integrierte Grenzwertüberwachung für eine präzise Signalverarbeitung. Das Modul ist robust ausgelegt und bietet eine elektrische Trennung von 500 V zwischen E-Bus und Signalspannung. Es ist in einem kompakten 12-mm-Terminalgehäuse untergebracht. Es unterstützt steckbare Verdrahtung (ESxxxx-kompatibel) und eignet sich für den Einsatz in explosionsgefährdeten Bereichen mit ATEX-Zertifizierung für Zone 2.

Funktionen

1-kanaliger Analogeingang (Single-Ended)
Verarbeitung von Spannungssignalen: 0…10 V
Auflösung von 12 Bit (16-Bit-Darstellung einschließlich Vorzeichen)
Integrierte Signaldiagnose mit Grenzwertüberwachung
Programmierbare FIR-/IIR-Filter zur Signalaufbereitung
Kompakte 12-mm-Klemmenausführung mit Signal-LEDs
Elektrische Trennung von 500 V (E-Bus/Signalspannung)
ATEX-zertifiziert (II 3 G Ex nA IIC T4 Gc)

Anwendungen

Präzise Erfassung von Spannungssignalen industrieller Messumformer
Überwachung der Prozesssteuerung (z. B. Druck-, Durchfluss- oder Füllstandsmessumformer)
Hochgeschwindigkeitsaufzeichnung analoger Daten über EtherCAT
Verteilte Sensorintegration in explosionsgefährdeten Umgebungen

Technische Daten

Merkmal	Spezifikation
Hersteller	BECKHOFF
Artikelnummer	EL3061
Signaltyp	0…10 V (Single-Ended)
Auflösung	12 Bit
Eingangsfilterfrequenz	1 kHz
Isolationsfestigkeit	max. 30 V
Wandlungszeit	0,625 ms (Standard)
Betriebstemperatur	-25 bis +60 Grad Celsius
Schutzart	IP20
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	ca. 60 g
Versandgewicht	2 kg

Installationshinweise

Montage: Befestigen Sie das EL3061 auf einer 35-mm-DIN-Schiene (EN 60715). Verwenden Sie die integrierte Doppelnut und die Kodierverbindung für eine zuverlässige seitliche Montage mit anderen Terminals.
Verdrahtung: Das Terminal unterstützt eindrähtige, mehrdrähtige und mit Aderendhülsen versehene Leitungen (0,08…2,5 mm²). Verwenden Sie einen Schraubendreher zur Betätigung der Federklemme und stellen Sie für einen optimalen Kontakt eine Abisolierlänge von 8…9 mm sicher.
Signalintegrität: Da es sich um einen Single-Ended-Eingang handelt, müssen alle Signalmasseanschlüsse korrekt bezogen werden, um Masseschleifen und Gleichtaktstörungen zu vermeiden.
Konfiguration: Verwenden Sie die EtherCAT-Master-Konfigurationswerkzeuge (z. B. TwinCAT System Manager), um die Wandlungszeit anzupassen und die FIR-/IIR-Filter entsprechend dem Rauschprofil Ihres Signals zu aktivieren.

Konformität und Zertifizierungen

CE, UL
ATEX: II 3 G Ex nA IIC T4 Gc

FAQ

Was bedeutet „single-ended“ für den Eingang des EL3061?

Ein Single-Ended-Eingang misst die Spannung zwischen der Signalleitung und einer gemeinsamen Referenzmasse, im Gegensatz zur Messung der Differenz zwischen zwei Signalleitungen (differenziell).

Kann der Eingangsfilter angepasst werden?

Ja, der EL3061 unterstützt aktivierbare FIR- und IIR-Filter, die über den EtherCAT-Master konfiguriert werden können, um Signalrauschen zu unterdrücken.

Ist der EL3061 für explosionsgefährdete Bereiche geeignet?

Ja, er ist ATEX-zertifiziert (II 3 G Ex nA IIC T4 Gc) und kann in als Zone 2 eingestuften Bereichen installiert werden.

Welche maximale Spannung kann der Eingang schadlos verkraften?

Die Klemme hat eine Spannungsfestigkeit von 30 V; eine Überschreitung dieser Spannung kann zu dauerhaften Schäden an der Eingangsschaltung führen.
