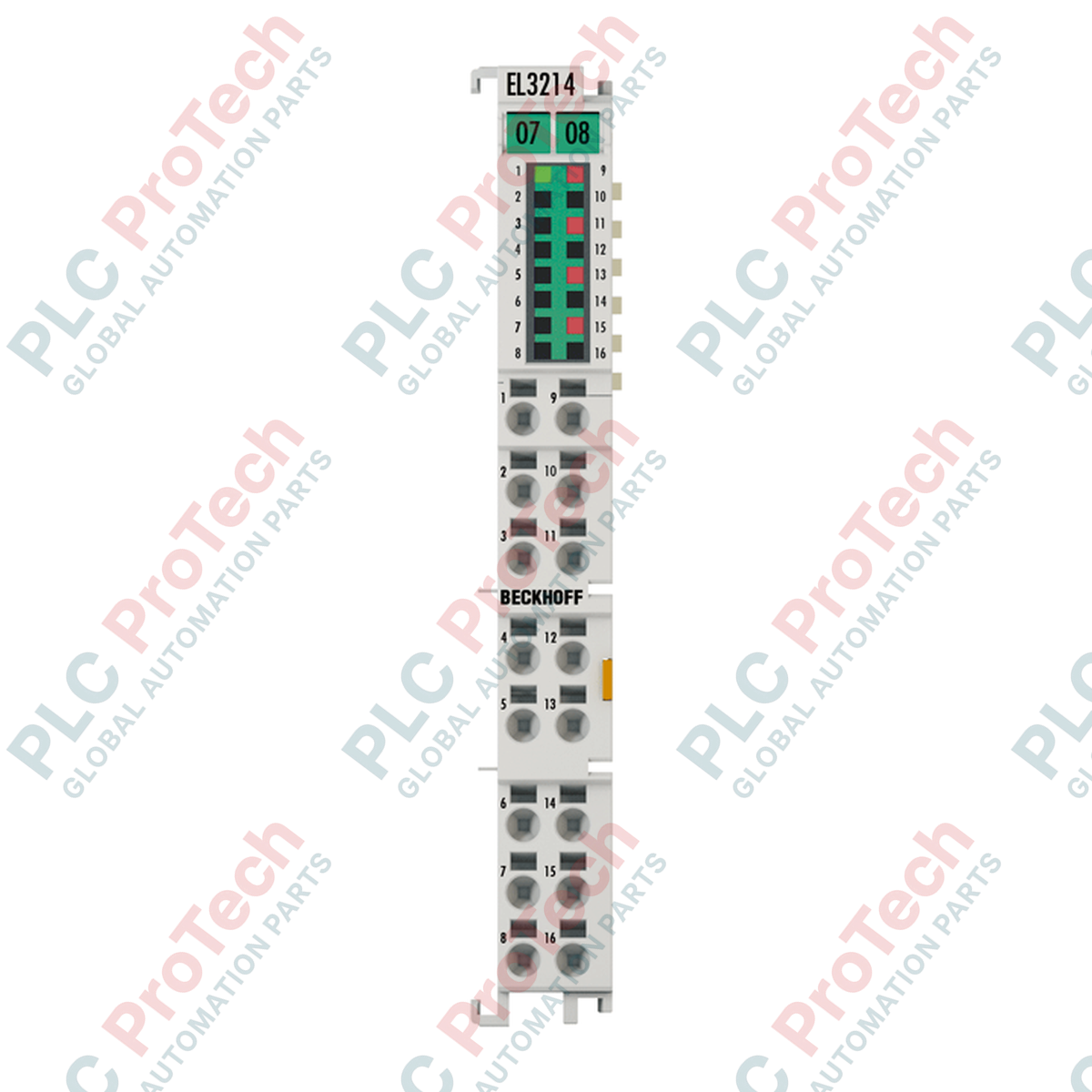

Beckhoff EL3214 EtherCAT-Klemme, 4-Kanal-Analogeingangsmodul für RTD

SKU EL3214

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF

  • Produkt-Nr.: EL3214

  • Herkunftsland:Deutschland

  • Produkttyp: EtherCAT-Klemmen

  • Zahlung: T/T, Western Union

  • Gewicht: 2000g

  • Abmessungen: 12 mm x 100 mm x 68 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die Beckhoff EL3214-Analogeingangsklemme wurde für die hochpräzise Temperaturerfassung in EtherCAT-Netzwerken entwickelt und ermöglicht den direkten Anschluss von bis zu vier Widerstandssensoren. Dieses Modul mit 16-Bit-Auflösung verfügt über ein besonders kompaktes, 12 mm breites High-Density-Gehäuse (HD) mit integrierten Signal-LEDs und spart so wertvollen Platz im Schaltschrank. Die Klemme unterstützt dynamisch sowohl 2-Leiter- als auch 3-Leiter-Anschlusstechniken und ermöglicht damit die flexible Integration gängiger RTD-Sensoren wie Pt100 und Ni100 sowie verschiedener Widerstandsgeber. Sie wird direkt über den E-Bus versorgt und liefert stabile, lineare Messergebnisse mit geringem Rauschen und integrierter Grenzwertüberwachung.

Hauptmerkmale

  • Vier unabhängige Analogeingangskanäle für RTD- und Widerstandsmessungen.
  • Hochauflösende 16-Bit-Analog-Digital-Wandlung zur präzisen Temperaturüberwachung.
  • Universelle Kompatibilität mit den Sensorserien Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 und KTY.
  • Dynamische 2- oder 3-Leiter-Verdrahtungskonfigurationen (standardmäßig als 3-Leiter konfiguriert).
  • Integrierter Digitalfilter und konfigurierbare Grenzwertüberwachung über CoE-Register.
  • Robuste elektrische Isolation von bis zu 500 V zwischen E-Bus und Signalkanälen.
  • Platzsparendes High-Density-Gehäuse (HD) aus Polycarbonat mit Diagnose-LEDs für den Status.

Anwendungen

  • Industrielle Wärmebehandlung: Präzise Temperaturüberwachung in Öfen, Trocknungsöfen und Wärmebehandlungskammern.
  • HLK-Steuerungssysteme: Überwachung der Temperaturen von Kühlwasser, Zuluft und Heizkreisläufen in der Anlagenautomation.
  • Chemische und Kunststoffverarbeitung: Temperaturregelung in Echtzeit an Extruderzylindern, Spritzgießmaschinen und chemischen Reaktoren.
  • Energieerzeugung und Maschinenbau: Überwachung von Motorlagern, Wicklungstemperaturen und Temperaturprofilen in Ölbehältern.

Technische Daten

Parameter Spezifikationswert
Hersteller Beckhoff Automation
Modellbezeichnung EL3214
Produkttyp EtherCAT-Klemme (High-Density-Gehäuse)
Anzahl der Eingänge 4 Kanäle
Nennauflösung 16 Bit (0,1 °C pro Ziffer)
Unterstützte Sensoren Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KTY und Widerstand (10 Ohm bis 4 kOhm)
Messbereich -200 bis +850 °C (Pt-Sensoren) / -60 bis +250 °C (Ni-Sensoren)
Messfehler < +/-0,5 °C (Pt-Sensoren im 4x-3-Leiter-Betrieb)
Messstrom < 0,5 mA (abhängig von Last-/Sensorwiderstand)
Wandlungszeit ca. 170 ms (Standardeinstellungen)
Grenzfrequenz des Eingangsfilters typ. 1 kHz
Elektrische Isolation 500 V (E-Bus- / Signalspannung)
E-Bus-Stromaufnahme typ. 140 mA
Betriebstemperaturbereich -25 bis +60 °C
Lagertemperaturbereich -40 bis +85 °C
Relative Luftfeuchtigkeit 95 %, nicht kondensierend
Vibrations- / Stoßfestigkeit Entspricht EN 60068-2-6 / EN 60068-2-27
Schutzart / Montage IP20 / variable Einbaulagen unterstützt
Abmessungen (W x H x T) 12 mm x 100 mm x 68 mm
Produktgewicht ca. 60 g
Versandgewicht (berechnet) 0,25 kg (einschließlich Verpackungsmaterial)
Zulassungen und Kennzeichnungen CE, UL, DNV GL

Verdrahtungs- und Klemmenangaben

Leitertyp Querschnittsbereich AWG-Größenbereich
Massiver Leiter (s) 0,08 bis 1,5 mm² AWG 28 bis 16
Litzenleiter (st) 0,25 bis 1,5 mm² AWG 22 bis 16
Flexibler Leiter mit Aderendhülse (f) 0,14 bis 0,75 mm² AWG 26 bis 19
Abisolierlänge 8 bis 9 mm

Alternative Modelle und Kompatibilität

Die EL3214 bietet einen Upgrade-Pfad auf High Density (HD) für Installationen, in denen zuvor 2-Kanal-Temperaturmodule wie die EL3202 verwendet wurden. Die Anschlussdichte wird deutlich erhöht (4 Kanäle auf 12 mm Breite); beachten Sie jedoch, dass sich die EtherCAT-Prozessabbildzuordnung unterscheidet. Bei der Migration älterer Konfigurationen auf die EL3214-Struktur sicherstellen, dass die entsprechenden TwinCAT-System-Manager-Konfigurationen aktualisiert und die SPS-Variablen neu zugeordnet werden.

Anwendungsfallen und technische Hinweise

RTD-Messungen reagieren sehr empfindlich auf Eigenerwärmung. Die EL3214 begrenzt ihren aktiven Messstrom auf weniger als 0,5 mA, damit dieser Fehler vernachlässigbar bleibt. Werden Sensoren jedoch in stehenden oder schlecht leitenden Flüssigkeiten eingesetzt, können geringfügige Temperaturabweichungen auftreten. Falls Netzstörungen (50 Hz oder 60 Hz) die Signalstabilität beeinträchtigen, den integrierten Digitalfilter über die CoE-Einstellungen (CANopen over EtherCAT) auf die örtliche Netzfrequenz abstimmen, um Störungen optimal zu unterdrücken.

Tipps zu Inbetriebnahme und Verdrahtung

Um die spezifizierte Genauigkeit von unter +/-0,5 °C bei 3-Leiter-Konfigurationen sicherzustellen, müssen alle drei Anschlussleitungen dieselbe Länge, dasselbe Material und denselben Querschnitt aufweisen. Unterschiede im Leitungswiderstand zwischen Signal- und Kompensationsleitungen verursachen unmittelbar systematische Abweichungen. Für lange Strecken stets abgeschirmte Twisted-Pair-Kabel verwenden und die Abschirmung direkt am Eintrittspunkt in den Schaltschrank an dafür vorgesehenen Erdungsschienen erden. Dabei sicherstellen, dass die DIN-Schiene selbst niederohmig mit der Erde verbunden ist.

Installationshinweise

WICHTIGE WARNUNG: Vor dem Einsetzen, Entfernen oder Verdrahten der EL3214-Klemme alle Stromquellen vom E-Bus und allen externen Signalkreisen trennen. Wird das System nicht vollständig spannungsfrei geschaltet, kann die interne EtherCAT-Kommunikationsschaltung dauerhaft beschädigt werden, was zum Ausfall des Busses und zu Fehlfunktionen der Geräte führen kann.
1

Die EL3214-Klemme an dem benachbarten EtherCAT-Modul auf der genormten 35-mm-DIN-Schiene (gemäß EN 60715) ausrichten.

2

Das Modul fest auf die Schiene drücken, bis die seitliche Doppelschlitzverriegelung und der untere DIN-Schienen-Verriegelungsmechanismus einrasten.

3

Leiter auf eine Abisolierlänge von 8 bis 9 mm vorbereiten. Einen Schlitzschraubendreher in den Schlitz des Federbetätigers einführen, um die Klemme zu öffnen, den Leiter hineinschieben und den Druck lösen, damit er fixiert wird.

FAQ

Kann die EL3214 Standardwiderstände statt Temperaturen messen?

Ja. Zusätzlich zu Standard-RTDs unterstützt die EL3214 eine Rohwiderstandsmessung bis zu 4 kOhm (z. B. Potenziometer), die in den CANopen-over-EtherCAT-Registereinstellungen (CoE) konfiguriert werden kann.

Unterstützt die EL3214 4-Leiter-RTD-Sensorkonfigurationen?

Nein. Die EL3214 unterstützt nativ 2- und 3-Leiter-Sensortopologien. Wenn Sie 4-Leiter-RTD-Sensoren verwenden, schließen Sie sie in einer 3-Leiter-Konfiguration an, indem Sie eine der Rückführungsleitungen für die Kompensation nicht anschließen, oder wechseln Sie zu einem speziellen 4-Leiter-Modul.

Wie werden verschiedene Sensortypen auf der EL3214 konfiguriert?

Die Sensorauswahl erfolgt vollständig über die Software im CoE-Online-Verzeichnis (CANopen over EtherCAT) in TwinCAT. Sie müssen das Indexregister des jeweiligen Kanals einstellen, um den gewünschten Sensortyp auszuwählen, z. B. Pt100 oder Ni1000.

Welche Funktion haben die LEDs auf der Vorderseite der EL3214?

Die integrierten LEDs liefern Diagnoseinformationen. Sie zeigen den Betriebsstatus der einzelnen Kanäle an und weisen auf Zustände wie Kabelbruch, Über- oder Unterschreitung des Messbereichs des Sensors und den Kommunikationsstatus mit dem E-Bus hin.
