Beschreibung

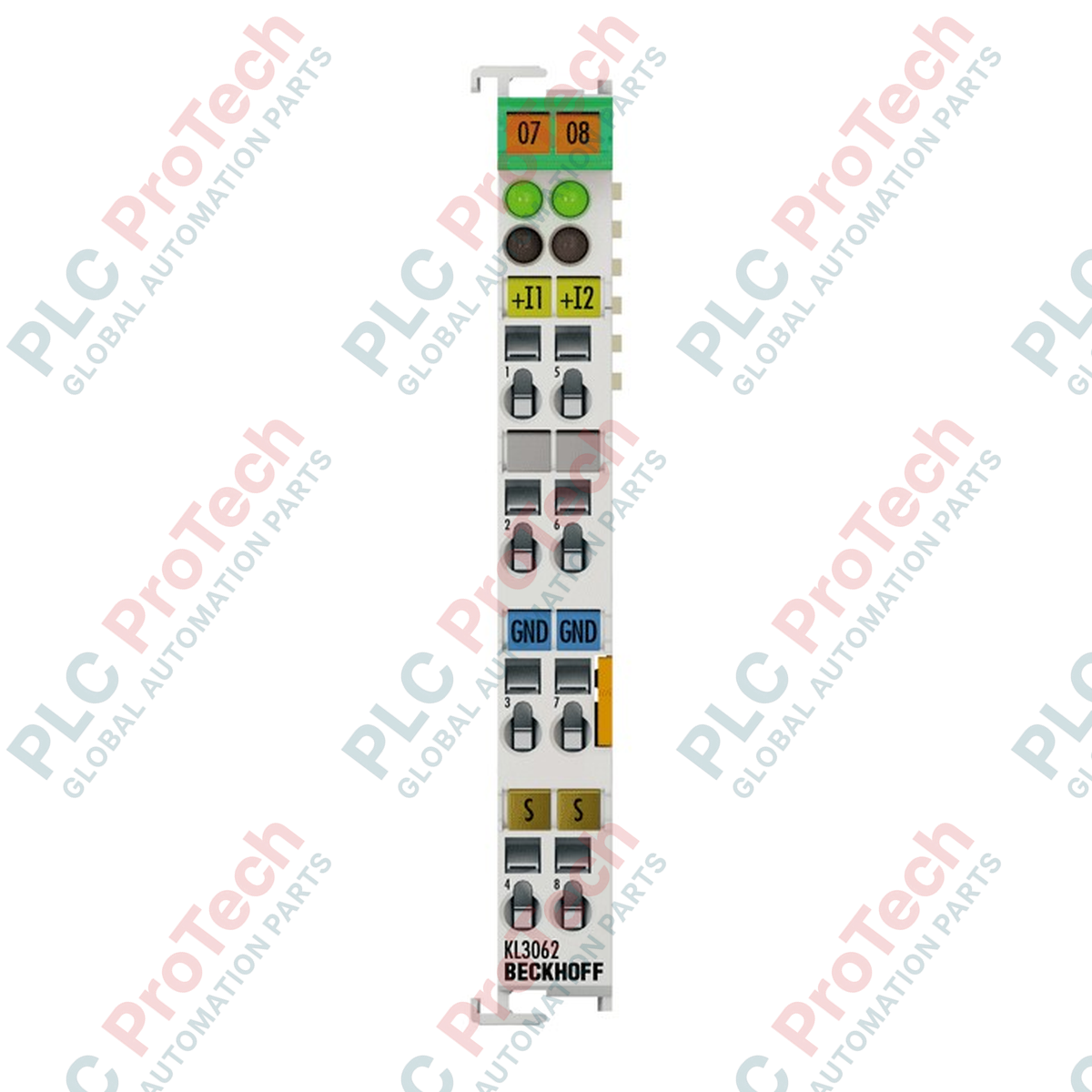

Das Busklemmenmodul BECKHOFF KL3062 verarbeitet analoge Eingangssignale im Bereich von 0 bis 10 V und verfügt über zwei Kanäle mit einseitigem Eingang, die für den direkten Anschluss an industrielle Sensoren und Transmitter ausgelegt sind. Dieses kompakte Eingangsmodul wandelt analoge physikalische Größen mit einer Auflösung von 12 Bit in digitale Signale um und gewährleistet so eine zuverlässige Signalübertragung über den K-Bus an die übergeordnete Automatisierungssteuerung. Durch die gemeinsame interne Masseverbindung für beide Kanäle reduziert die Klemme den Verdrahtungsaufwand in standardmäßigen Schaltschränken.

Das KL3062 bietet eine umfassende galvanische Trennung bis 500 V zwischen der Eingangsschaltung und dem internen K-Bus. Da keine speziellen Powerkontakte erforderlich sind, bezieht die Klemme ihre benötigte Betriebsspannung direkt über die K-Bus-Schnittstelle. Das robuste Design in Schutzart IP20 und die Kompatibilität mit der standardmäßigen DIN-Schienenmontage ermöglichen eine nahtlose Integration in komplexe SPS- und DCS-Architekturen.

Merkmale

• Zwei unabhängige Analogeingangskanäle.
• Messverfahren mit einseitigem Eingang und gemeinsamem Bezugspotenzial.
• Standard-Signalspannungsbereich von 0 bis 10 V.
• 12-Bit-Auflösung der Analog-Digital-Wandlung.
• Integrierte galvanische Trennung bis 500 V (K-Bus zu Signalspannung).
• Schnelle Wandlungszeit von etwa 2 ms.
• Geringer Stromverbrauch direkt über den K-Bus (typischerweise 60 mA).
• Vor der Inbetriebnahme sind keine Adress- oder Hardwarekonfigurationen erforderlich.

Anwendungen

• Industrielle Prozesssteuerungs- und Überwachungssysteme.
• Rückmeldung der Ventilstellung bei pneumatischen und hydraulischen Ventilen.
• Integration mit Drucktransmittern, Durchflussmessgeräten und Abstandssensoren.
• Installationen für Fabrikautomation und Maschinenbau.
• Anwendungen in explosionsgefährdeten Bereichen, die konforme eigensichere Parameter gemäß ATEX/IECEx erfordern.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montage: Rasten Sie das Modul direkt auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715) ein. Stellen Sie sicher, dass der Verriegelungsmechanismus sicher einrastet.
• Verdrahtung: Verwenden Sie geeignete Leitungsquerschnitte mit Klemmen. Stellen Sie bei starren oder flexiblen Leitern sicher, dass der maximale Querschnitt die Begrenzung der Klemmenblöcke einhält.
• Schirmung: Verbinden Sie die Schirme der Analogkabel mit den Klemmen 4 oder 8, um zu verhindern, dass elektrostatische und elektromagnetische Störungen die Signalintegrität beeinträchtigen.
• Erdung: Stellen Sie sicher, dass die DIN-Schiene gemäß den geltenden Normen für elektrische Installationen an ein Erdungssystem mit niedriger Impedanz angeschlossen ist.

Konformität und Zertifizierungen

• CE
• UL
• ATEX (II 3 G Ex ec IIC T4 Gc)
• IECEx (Ex ec IIC T4 Gc)
