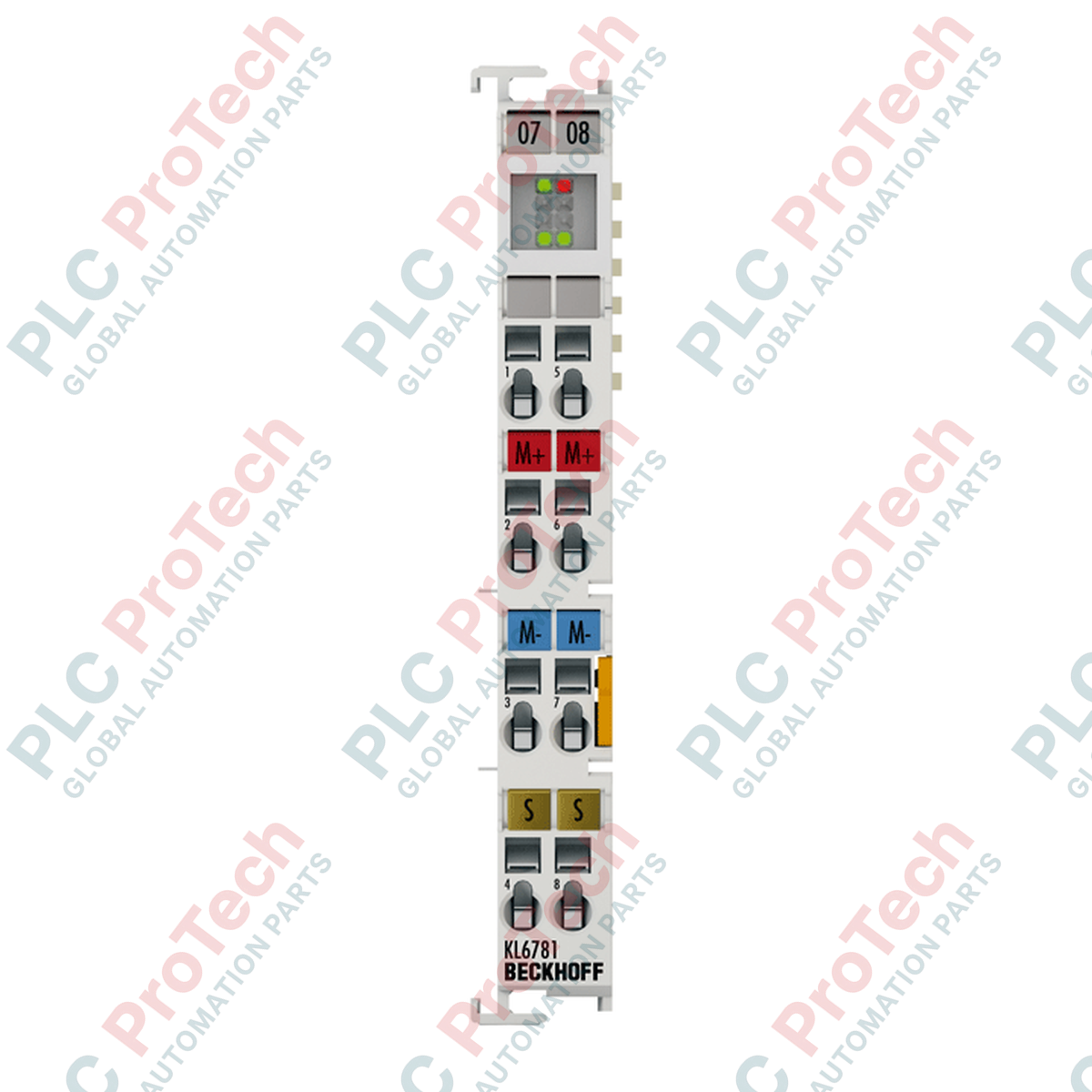

BECKHOFF KL6781 Busklemme M-Bus-Master

SKU KL6781

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: KL6781
Herkunftsland:Deutschland
Produkttyp: Busklemmen
Zahlung: T/T, Western Union
Gewicht: 60g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der für die nahtlose Integration von Verbrauchszählern konzipierte Beckhoff KL6781 arbeitet als einkanaliges M-Bus-Master-Terminal innerhalb des standardmäßigen Beckhoff-Bus-Terminal-Systems. Dieses Modul ermöglicht die direkte bidirektionale Kommunikation mit bis zu 40 Standard-M-Bus-Lasten, beispielsweise Wärme-, Wasser-, Strom- oder Gaszählern, über ein einzelnes Bussegment, ohne dass externe Pegelwandler erforderlich sind. Im Master-Slave-Modus per Polling überträgt der KL6781 Daten gemäß der M-Bus-Physik und ermöglicht so ein konsolidiertes Energiemanagement und Ressourcen-Tracking direkt aus der TwinCAT-Steuerungsumgebung.

Das Terminal verfügt über ein 24-Byte-Prozessabbild für Ein- und Ausgänge und ermöglicht robuste Datenübertragungsraten von 300 bis 9600 Baud. Die Integration wird durch die TwinCAT-SPS-M-Bus-Bibliothek vereinfacht, die spezielle Funktionsbausteine für eine schnelle Konfiguration im Feld bereitstellt. Mit integriertem Kurzschlussschutz und einer elektrischen 500-V-Trennung zwischen K-Bus und M-Bus-Physik gewährleistet das Modul einen zuverlässigen Betrieb und einen systemweiten Schutz vor elektrischen Fehlern in rauen Industrie- oder Gewerbeumgebungen.

Funktionen

Ein-Kanal-Architektur: Dedizierte M-Bus-Schnittstelle zur Unterstützung von bis zu 40 Standard-M-Bus-Lasten (Stromaufnahme pro Last: 1,5 mA).
Flexible Baudraten: Konfigurierbare Datenübertragungsraten von 300 bis 9600 Baud (standardmäßig auf 2400 Baud eingestellt).
Elektrische Trennung: Vollständige 500-V-Isolationsbarriere zum Schutz des internen K-Bus vor dem M-Bus-Netzwerk.
Integrierter Schutz: Vollständig kurzschlussfeste Ausführung zur Vermeidung von Modulausfällen bei Verdrahtungsfehlern im Feld.
Softwarekompatibilität: Direkt über TwinCAT mithilfe offizieller M-Bus-SPS-Funktionsbausteine programmiert und konfiguriert.

Anwendungen

Gebäudeautomationssysteme (BAS) für Gewerbe und Industrie.
Untermessnetzwerke zur Überwachung des Wasser-, Gas-, Dampf- und Stromverbrauchs.
Energiemanagementsysteme (EMS), die den Normen nach ISO 5001 entsprechen.
Fernwärmestationen und Infrastruktur für die Abrechnung von Versorgungsleistungen.

Technische Spezifikationen

KategorieParameterWert

Verwaltung	Hersteller	Beckhoff Automation
	Artikelnummer/Modell	KL6781
	Produktserie	Bussystem-Klemme (KL-Serie)
Kommunikation und Bus	Technologie	M-Bus
	Datenübertragungsstandard	M-Bus-Physik
	Anzahl der Kanäle	1
	Maximale Anzahl angeschlossener Lasten	40 Standardlasten (je 1,5 mA)
	Datenübertragungsraten	300 bis 9600 Baud (Standard: 2400 Baud)
	Buszugriff	Master-Slave-Modus (Abfragebetrieb)
Elektrische Daten	Nennspannung	24 V DC (-10 % / +8 %)
	Stromaufnahme (K-Bus)	Typischerweise 65 mA
	Stromaufnahme (Versorgungskontakte)	Maximal 250 mA
Schutz und Sicherheit	Kurzschlussschutz	Ja
	Elektrische Isolation	500 V (K-Bus / M-Bus)
	Bitbreite des Prozessabbilds	24 Byte Eingang / 24 Byte Ausgang
Umgebungsbedingungen und Mechanik	Gewicht	Ca. 60 g
	Betriebstemperatur	0 bis 55 °C
	Lagertemperatur	-25 bis 85 °C
	Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Normen und Zulassungen	Vibrations-/Schockfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
	EMV-Störfestigkeit/-aussendung	Entspricht EN 61000-6-2 / EN 61000-6-4
	Zertifizierungen und Kennzeichnungen	CE, UL

Anschlüsse und Schnittstellen

Klemmenpunkt	Signal/Funktion	Beschreibung
1	M+	M-Bus-Anschluss (+)
2	Schirm	Schirmung / Funktionserde
3	+24 V DC	Externe Stromversorgung (+)
5	M-	M-Bus-Anschluss (-)
7	0 V DC	Externe Stromversorgung (0 V)

Installationsrichtlinien

Montage: Montieren Sie das Klemmenmodul senkrecht auf Standard-DIN-Schienen mit 35 mm Breite (EN 60715) in einem Gehäuse oder Schaltschrank mit Schutzart IP20.
Verdrahtung: Halten Sie die maximale Kabellänge im M-Bus-Segment unter 300 Metern. Verwenden Sie für optimale Störfestigkeit geschirmte Twisted-Pair-Kabel (STP).
Erdung: Verbinden Sie den Schirmanschlusspunkt direkt mit einer niederimpedanten Funktionserde oder einer DIN-Schienenklemme.
Belüftung: Stellen Sie oberhalb und unterhalb der Klemmenleiste einen Abstand von mindestens 30 mm sicher, um normale Betriebstemperaturen zwischen 0 und 55 °C einzuhalten.

FAQ

Was ist die Hauptfunktion des Beckhoff KL6781?

Der Beckhoff KL6781 fungiert als einkanaliges M-Bus-Master-Klemmenmodul innerhalb eines Beckhoff-Busklemmen-Systems und ermöglicht die direkte Integration M-Bus-konformer Verbrauchszähler (Wasser, Gas, Strom, Wärme) ohne externe Pegelwandler.

Wie viele M-Bus-Geräte können an das Klemmenmodul KL6781 angeschlossen werden?

Der KL6781 unterstützt bis zu 40 Standard-M-Bus-Lasten, sofern jedes angeschlossene Gerät einen Standardstrom von 1,5 mA verbraucht.

Welche Software wird zur Konfiguration des KL6781 verwendet?

Die Konfiguration erfolgt in TwinCAT mithilfe der offiziellen TwinCAT-PLC-M-Bus-Bibliothek, die spezielle Funktionsbausteine für die Kommunikation mit den Zählern enthält.

Ist der KL6781 gegen Fehler in der Feldverdrahtung geschützt?

Ja, das Modul ist kurzschlussfest und verfügt über eine elektrische Isolation von 500 V zwischen der internen K-Bus-Elektronik und der externen M-Bus-Physik.

Wie lang darf das M-Bus-Kabel am KL6781 maximal sein?

Das Klemmenmodul unterstützt eine maximale M-Bus-Kabellänge von bis zu 300 Metern.
