Beschreibung

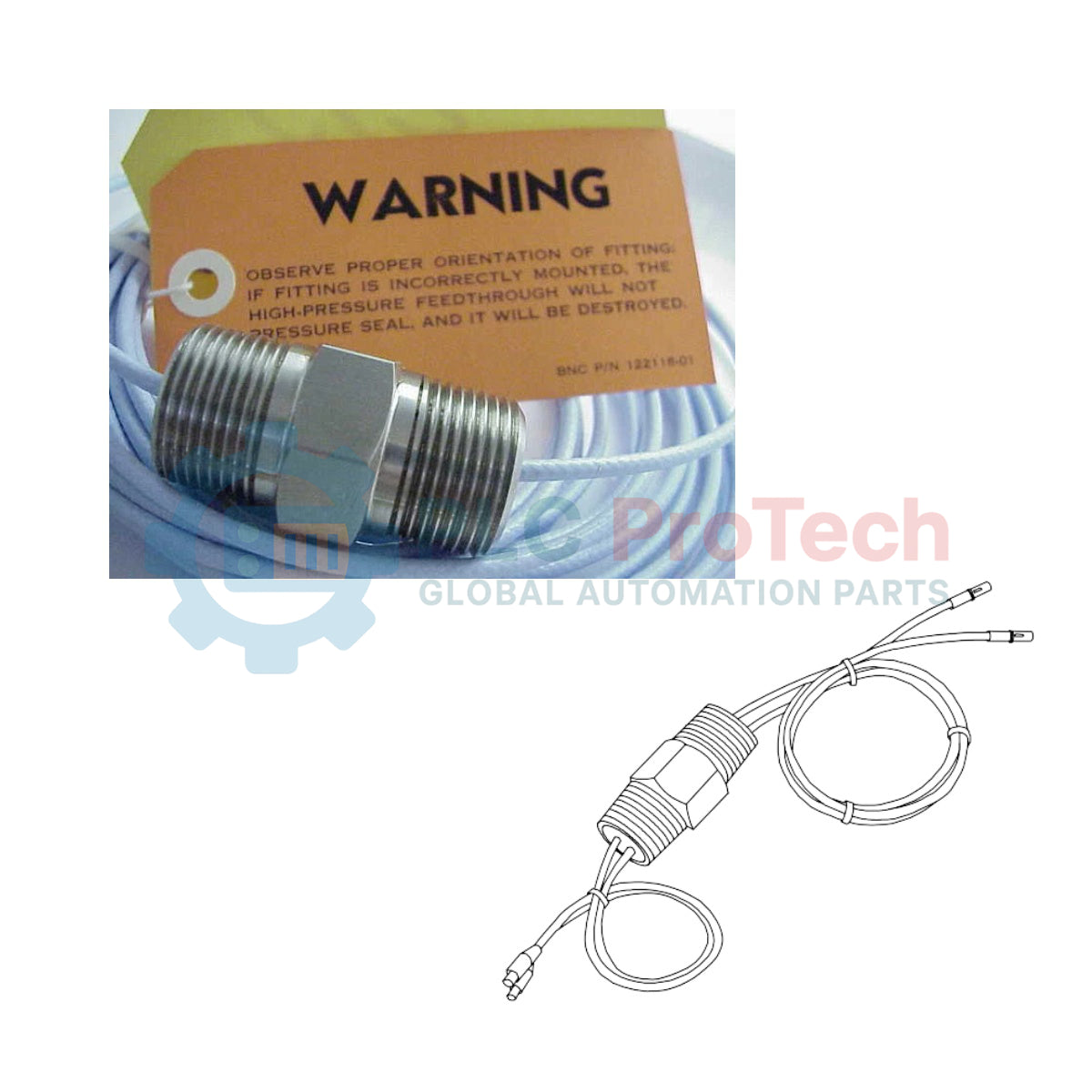

Die für die Abdichtung unter rauen Umgebungsbedingungen bei der Überwachung rotierender Maschinen ausgelegte Bently Nevada 330161-04-85-11-94-01-02 bildet einen robusten Hochdruck-Übergang für Messumformersignale, die durch druckbeaufschlagte Maschinengehäuse geführt werden. Diese spezielle Durchführung bewahrt die Signalintegrität für Näherungssondensysteme der 3300-Serie und trennt empfindliche externe Überwachungsnetzwerke von den internen Hochdruckbedingungen. Die integrierte Armierung an beiden Enden reduziert mechanische Belastungen und eine Beeinträchtigung der Abschirmung in schweren Industrieanlagen.
Merkmale
-
Beidseitiger Schutz durch Armierung: Mit einer robusten Schutzarmierung an beiden physischen Grenzen ausgestattet, um die empfindliche Triaxialverkabelung vor äußerem Abrieb und Umwelteinflüssen zu schützen.
-
Chemikalienbeständige Abdichtung: Ausgestattet mit einem hochwertigen Fluorkohlenstoff-O-Ring, der für eine langfristige Einwirkung aggressiver Medien wie Erdgas, Butan, Petroleum, Heizöle und Turbinenschmierstoffe optimiert ist.
-
Optimierte Signalabschirmung: Die durchgängige Triaxialkonfiguration gewährleistet eine minimale Signaldämpfung und hohe Störfestigkeit gegenüber elektromagnetischen Interferenzen (EMI) an kritischen Maschinengrenzen.
-
Sichere Koaxialverbindungen: Verfügt auf der Hochdruckseite über eine Koaxialbuchse in Miniaturausführung und auf der Niederdruckseite über eine passende Koaxialsteckverbindung in Miniaturausführung für sichere Verbindungen.
Anwendungen
- Durchführungen durch Dampfturbinengehäuse zur kontinuierlichen Überwachung von Schwingungen und Exzentrizität.
- Gehäuse von Hochdruckgasverdichtern, die sichere chemische und physische Barrieren erfordern.
- Anlagen zur Kohlenwasserstoffverarbeitung und petrochemische Pumpstationen.
- Schwere Industriemaschinen mit Überwachungssystemen von Bently Nevada 3300.
Tabelle der technischen Daten
| Hersteller |
Bently Nevada |
| Teilenummer / SKU |
330161-04-85-11-94-01-02 |
| Systemkompatibilität |
System 3300 / Serie 3300 XL |
| Konfiguration der Durchführung |
Einfaches Triaxialkabel für Hochdruck |
| Armierungsoption (04) |
Mit Armierung an beiden Enden |
| Länge Abmessung 1 (85) |
8,5 Meter |
| Länge Abmessung 2 (11) |
7,5 Meter |
| Option für O-Ring-Material (94) |
Fluorkohlenstoff (für Butan, Heizöl, Erdgas, Petroleum und Turbinenöl) |
| Anschluss für Hochdruckseite (01) |
Koaxialbuchse, Miniaturausführung |
| Anschluss für Niederdruckseite (02) |
Koaxialstecker, Miniaturausführung |
| Versandgewicht |
3,0 kg |
Anschlüsse und Schnittstellen
| Position des Anschlusses / Ports |
Schnittstellentyp |
Funktionszuordnung |
| Hochdruckseite |
Koaxialbuchse, Miniaturausführung |
Direkter Anschluss des Näherungssensors innerhalb der Gehäusegrenze |
| Niederdruckseite |
Koaxialstecker, Miniaturausführung |
Führung des Verlängerungskabels zurück zum Überwachungsrack |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Die Durchführungsserie 330161 ist speziell für die Anpassung an die charakteristischen Impedanzparameter standardmäßiger 3300 XL Proximity-Transducersysteme konfiguriert. Eine Änderung der physischen Kabellängen (Optionen für Dimension 1 und 2) verändert direkt die gesamte elektrische Länge des Systems. Stellen Sie sicher, dass die Kalibrierung Ihres Näherungssensors der kumulierten physischen Länge von Messsonde, Durchführung und Verlängerungskabel entspricht (typischerweise 5-Meter- oder 9-Meter-Systemabstimmungen), um erhebliche Fehler bei Linearität und Skalierungsfaktor zu verhindern.
Anwendungsfehler und technische Hinweise
Der Fluorkautschuk-O-Ring der Option 94 bietet zwar eine außergewöhnliche chemische Beständigkeit gegenüber industriellen Kraftstoffen und Lösungsmitteln, unterliegt jedoch ausdrücklich festgelegten Betriebstemperaturgrenzen. Wird diese Dichtung Temperaturen außerhalb ihres zulässigen thermischen Bereichs ausgesetzt, kann der Elastomerwerkstoff verhärten, was zu Leckagen durch das Gehäuse und zu Feuchtigkeitskontamination der darunterliegenden Triaxialleiter führen kann. Setzen Sie den armierten Mantel außerdem keinen engen Biegungen unterhalb des Mindestbiegeradius des Metallgehäuses aus, da dies die Kontinuität des Schirms beeinträchtigen und Signalrauschen verursachen kann.
Tipps für Inbetriebnahme und Verdrahtung
Messen und dokumentieren Sie bei der Inbetriebnahme vor Ort stets den Widerstand zwischen Innenleiter und äußerem Schirm, bevor und nachdem Sie Drehmoment auf den Montageanschluss aufgebracht haben. Um häufige Erdschleifen zu verhindern, stellen Sie sicher, dass der äußere Armierungsschirm elektrisch von den lokalen Maschinenrahmen isoliert ist, sofern dies nicht ausdrücklich durch Ihre Erdungsstrategie im Werk vorgeschrieben ist. Verwenden Sie beim Abdichten von NPT-Schnittstellen präzise, kalibrierte Drehmomentwerkzeuge, um Schäden an den Übergängen des Koaxialkerns zu vermeiden.
Installationsrichtlinien
KRITISCHE WARNUNG
Schalten Sie alle zugehörigen Maschinen energielos und setzen Sie das Einschlussgehäuse vor Beginn der Installation vollständig drucklos. Wird der spannungs- und energiefreie Zustand nicht überprüft, kann dies zum plötzlichen Ausstoßen von Hochdruckkomponenten, zu Verletzungen und zu Umweltkontamination führen.
1
Prüfen Sie den Gegenanschluss, die Dichtungsverschraubung und den Fluorkautschuk-O-Ring auf physische Mikrodeformationen, Verunreinigungen oder Riefen, die die Hochdruckabdichtung beeinträchtigen könnten.
2
Schrauben Sie das Durchführungsgehäuse vorsichtig von Hand in den Maschinenanschluss ein. Vermeiden Sie dabei jegliche direkte Zug- oder Drehbelastung an den internen Koaxialleitungen und der armierten Schutzhülle.
3
Ziehen Sie die Baugruppe mit den vom OEM vorgegebenen Anzugsdrehmomenten fest. Sobald sie sicher befestigt ist, verbinden Sie den internen koaxialen Miniaturbuchsenanschluss auf der Hochdruckseite und befestigen Sie die männliche Leitung der Niederdruckseite.
