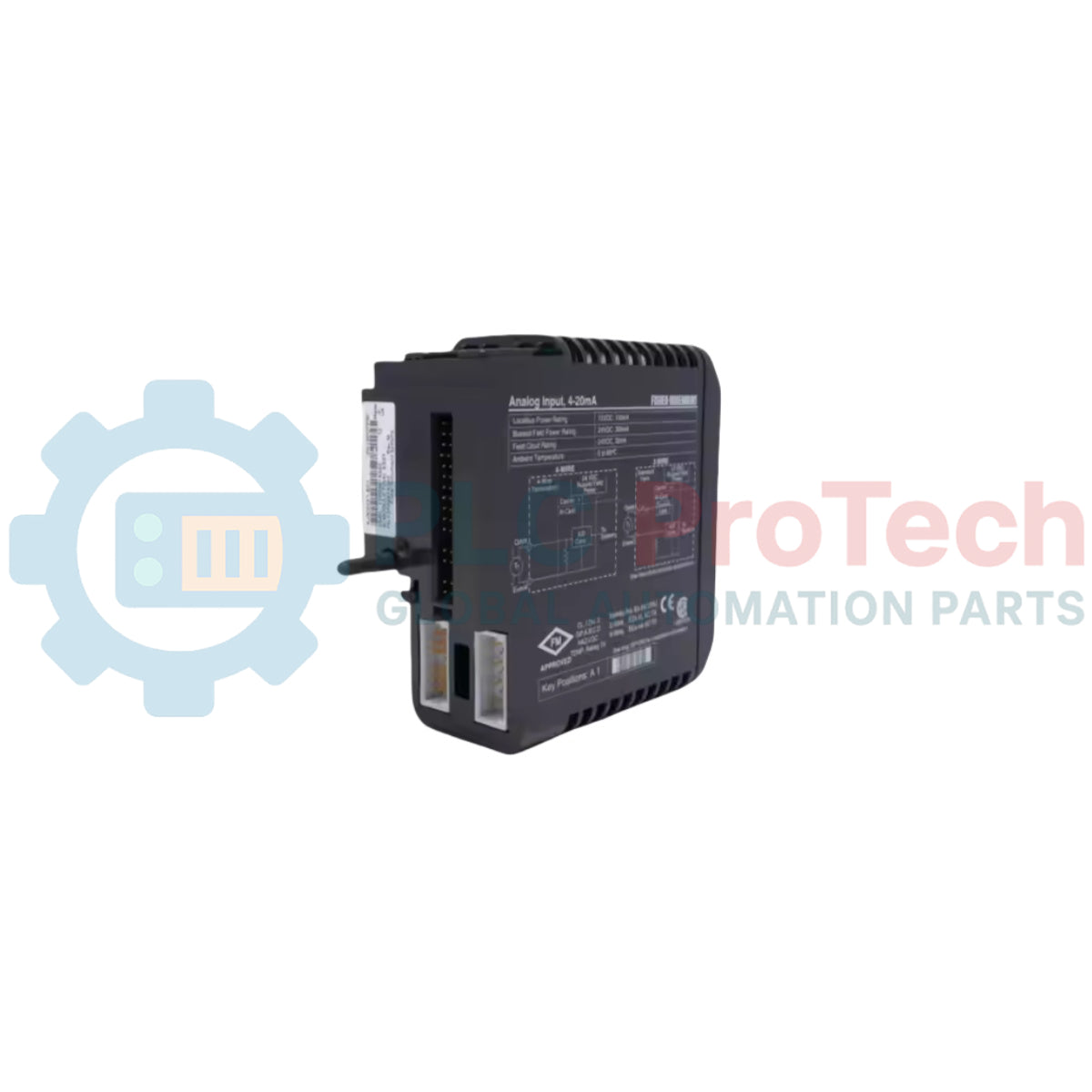

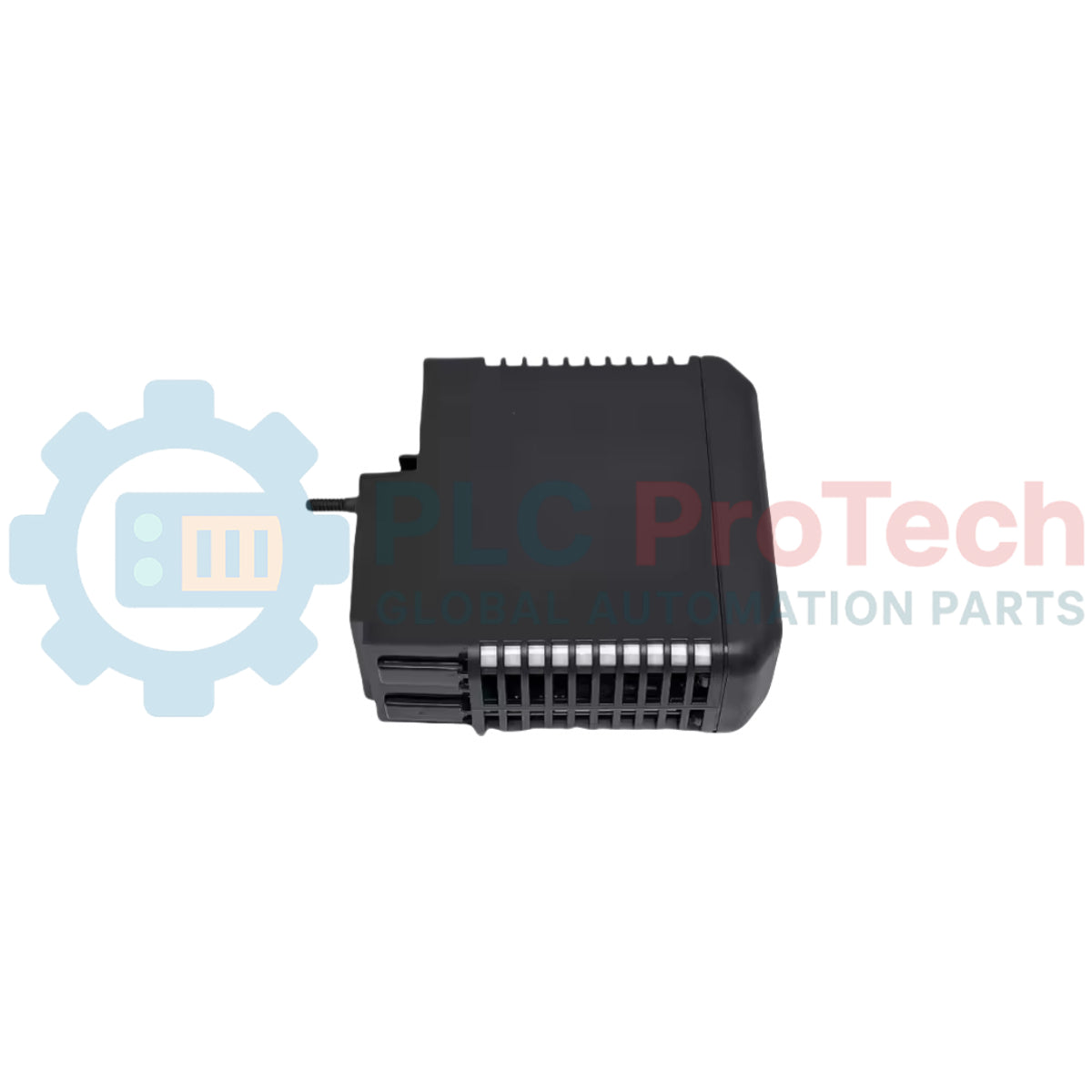

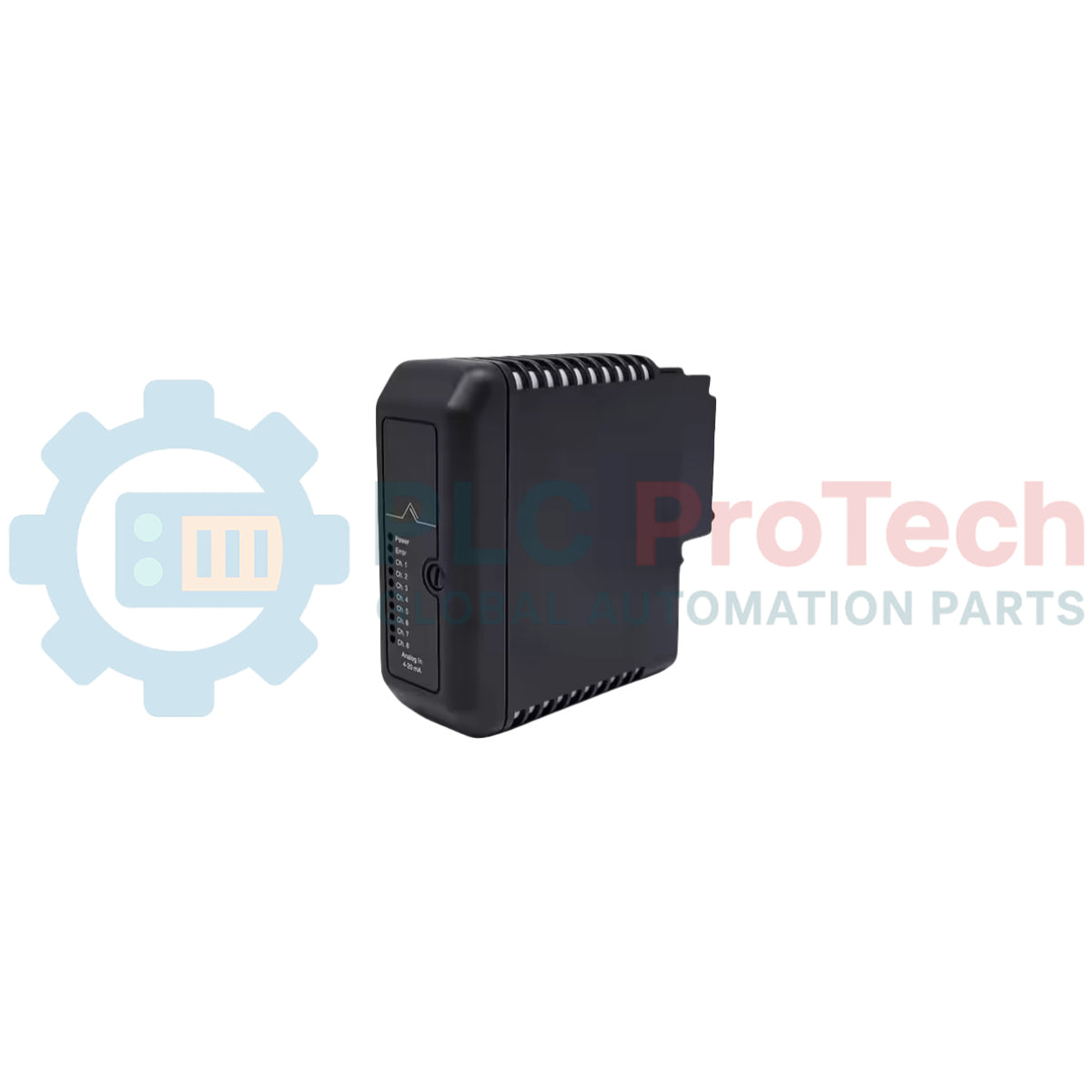

Emerson KJ3002X1-BC1 DeltaV 2-Draht-Analogeingangskarte, 8 Kanäle, 4–20 mA

SKU KJ3002X1-BC1

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Emerson
Produkt-Nr.: KJ3002X1-BC1
Herkunft Vereinigte Staaten
Produkttyp: DeltaV-Analog-Eingangskarte
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.2 kg
Abmessungen: 4.1cm x 12.5cm x 10.5cm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Emerson KJ3002X1-BC1 ist eine 2-Draht-Analogeingangskarte mit 8 Kanälen für 4–20-mA-Signale. Die KJ3002X1-BC1 wandelt von Feldtransmittern und Sensoren erfasste kontinuierliche 4–20-mA-Stromsignale in digitale Daten zur Verarbeitung im verteilten DeltaV-Steuerungssystem um. Sie arbeitet innerhalb der traditionellen I/O-Struktur der DeltaV-M-Serie und verbindet die Feldinstrumentierung über eine Schnittstelle mit der Klemmenblock-Schlüsselposition A1.

Merkmale

8-Kanal-Design für 2-Draht-Analogeingangssignale mit 4–20 mA.
Integriertes Drehkodiersystem zur korrekten mechanischen Ausrichtung mit Klemmenblöcken.
Unterstützt das Entfernen und Einsetzen bei eingeschalteter Systemversorgung unter den angegebenen Schleifenbedingungen.
Keine Wartungsarbeiten im Feld erforderlich, da die Karte nicht kalibriert werden muss.

Anwendungen

Verarbeitung von Feldinstrumentierung in verteilten Steuerungssystemen (DCS).
Industrielle Überwachung kontinuierlicher Prozesse mit 4–20-mA-Stromschleifen.
Prozessautomatisierung in Umgebungen mit gefährlicher Atmosphäre.

Technische Daten

Parameter	Spezifikation
Modell	KJ3002X1-BC1
LocalBus-Leistungsangabe	12 VDC bei 150 mA
Leistungsangabe der gebündelten Feldversorgung	12 VDC bei 300 mA
Feldstromkreis-Nennwert	24 VDC bei 32 mA
Umgebungstemperatur	0 bis 60 °C
Relative Luftfeuchtigkeit	5 bis 95 %, nicht kondensierend
Schutzart	IP 20
Schock	10 g, halbe Sinuswelle, 11 ms
Vibration	1 mm Spitze-Spitze von 5 bis 16 Hz; 0,5 g von 16 bis 150 Hz
Schwebstoffe in der Luft	ISA-S71.04-1985, Schwebstoffe in der Luft, Klasse G3
Schlüsselposition des Klemmenblocks	A1

Installationsrichtlinien

Entfernen der Feldversorgung: Die dem Gerät zugeführte Feldversorgung muss entweder am Feldanschluss oder als gebündelte Feldversorgung über den Träger vor dem Entfernen oder Anschließen der Karte abgeschaltet werden.
Bedingungen für das Entfernen und Einsetzen im laufenden Betrieb: Das Gerät darf bei eingeschalteter Systemversorgung entfernt oder eingesetzt werden, sofern jeweils nur ein Gerät entfernt wird und es mit einem KJ1501X1-BC1-System-Dual-DC/DC-Netzteil betrieben wird, das mit einer Eingangsspannung von 24 VDC oder 12 VDC arbeitet. Die Induktivität der Primärverdrahtung des Eingangsstromkreises muss weniger als 23 uH betragen oder die Versorgung muss über ein zertifiziertes Netzteil mit einer Leerlaufspannung Ui von 12,6 VDC und einer Induktivität Lo von weniger als 23 uH erfolgen.
Schlüsselcodiersystem: Stellen Sie vor dem Einsetzen der Karte sicher, dass das Drehcodiersystem am Klemmenblock zur Kompatibilität auf Position A1 eingestellt ist.
Sicherung des Klemmenblocks: Entfernen Sie bei eingeschalteter Feldversorgung keine Klemmenblocksicherung in nicht funkenerzeugenden Stromkreisen.
Wartung: Das Gerät enthält keine vom Benutzer wartbaren Teile und darf nicht zerlegt werden.

Konformität und Zertifizierungen

ATEX: II 3 G, EEx nL IIC T4 (Nemko Nr. 02ATEX431U)
CSA-/Sicherheitszulassungen: LR87534 ZUGELASSEN, Klasse I Division 2 Gruppen A, B, C, D, Temperaturklasse T4

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the Emerson KJ3002X1-BC1 used for?

The Emerson KJ3002X1-BC1 is an 8-channel 2-wire 4-20 mA analog input card used to convert field analog current signals into digital data within the DeltaV process control system.

Which terminal block key position does the module require?

The module requires a terminal block key position set to A1.

What power ratings are required for the card?

The card requires a LocalBus power rating of 12 VDC at 150 mA, a Bussed Field Power rating of 12 VDC at 300 mA, and a field circuit rating of 24 VDC at 32 mA.

Can the KJ3002X1-BC1 be removed or inserted while power is energized?

Yes, it can be removed or inserted while system power is energized under specific conditions, including using a KJ1501X1-BC1 Dual DC/DC Power Supply and removing field power prior to card disconnect.
