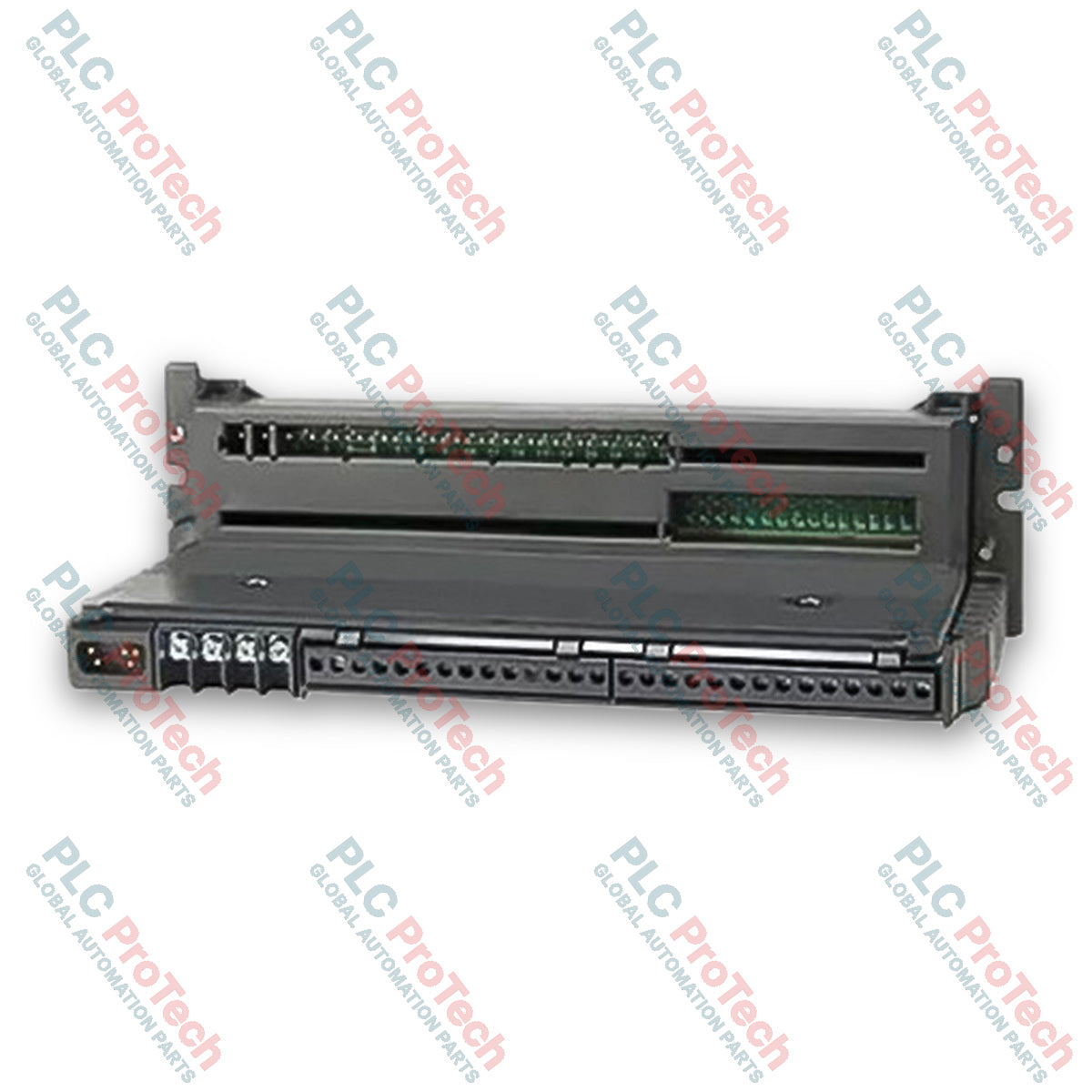

General Electric IC660TBA021 Genius-Klemmenbaugruppe

Beschreibung

Die General Electric IC660TBA021 ist eine Genius-I/O-Klemmenbaugruppe, die speziell für die Unterstützung von RTD-Eingangsblöcken (Widerstandstemperaturfühlern) in industriellen Automatisierungsarchitekturen entwickelt wurde. Mit einem nominalen Versorgungsspannungsbereich von 24/48 Volt Gleichspannung bietet diese Klemmenbaugruppe zuverlässige Signalanschluss- und Schnittstellenfunktionen für anspruchsvolle Prozesssteuerungs- und Datenerfassungsumgebungen. Sie ist für die nahtlose Integration in kompatible Genius-Netzwerkschnittstellenmodule wie QBIM und PCIM ausgelegt und ermöglicht eine robuste verteilte I/O-Kommunikation in der gesamten Anlage.

Diese Klemmenbaugruppe verfügt über sechs separate RTD-Eingangsschaltungen, die in drei galvanisch getrennte, unabhängige Gruppen mit jeweils zwei Schaltungen unterteilt sind. Sie unterstützt nativ mehrere Sensortypen, darunter Platin-, Nickel- und Kupfer-RTDs, und führt eine interne Linearisierung auf Grundlage des ausgewählten Sensorprofils durch. Die Temperaturdaten werden direkt in technischen Einheiten verarbeitet und an die System-CPU übermittelt. Dabei werden hochauflösende Werte in Zehntelgrad Celsius oder Fahrenheit, Zehntelohm oder Rohzählwerten ausgegeben.

Die für hohe Zuverlässigkeit und einfache Wartung entwickelte IC660TBA021 ist werkseitig kalibriert, sodass regelmäßige Kalibrierungsverfahren vor Ort entfallen. Das Gerät verfügt über umfassende integrierte Diagnosefunktionen zur aktiven Überwachung auf Leitungsunterbrechungen, Eingangskurzschlüsse, obere und untere Eingangsalarme, Verdrahtungsfehler und externe Störungen. Dadurch werden eine schnelle Fehlersuche und maximale Systemverfügbarkeit gewährleistet.

Funktionen

• Sechs RTD-Eingangsschaltungen, aufgeteilt in drei unabhängige, galvanisch getrennte Gruppen mit jeweils zwei Schaltungen
• Kompatibel mit 24/48-Volt-Gleichspannung für Eingangsspannung und Signalbereiche
• Native Unterstützung für Platin-, Nickel- und Kupfer-RTDs mit automatischer Linearisierung
• Werkseitig kalibriertes Design ohne manuelle Einstellungen oder Kalibrierung vor Ort
• Integrierte erweiterte Diagnosefunktionen für Leitungsunterbrechungen, Kurzschlüsse, Verdrahtungsfehler sowie obere und untere Alarme
• Für die nahtlose Integration in Genius-Netzwerkschnittstellenmodule einschließlich QBIM und PCIM ausgelegt

Anwendungen

• Verteilte Temperaturüberwachung und Datenerfassung
• Prozesssteuerungssysteme in Chemie- und petrochemischen Anlagen
• Stromerzeugung und Turbinenüberwachung
• Fertigungsautomatisierung und Prüfkammern für Umwelttests

Technische Daten

Anschlüsse / Schnittstellen

• Genius-Busschnittstelle: Wird direkt mit kompatiblen Genius-Blockmodulen und Netzwerkkommunikationskarten verbunden.
• Sensoranschlüsse: Sichere Schraubklemmen für den Feldanschluss von 2-, 3- oder 4-Leiter-RTD-Eingängen, abhängig von den Konfigurationsanforderungen.
• Gruppenisolation: Galvanisch getrennte Eingangsgruppen zur Minimierung von Erdschleifen und Gleichtaktstörungen.

Installationsrichtlinien

Stellen Sie sicher, dass vor der Installation oder Demontage sämtliche Stromversorgungen des Genius-I/O-Blocks und der zugehörigen Klemmenbaugruppen abgeschaltet sind.
Montieren Sie die Klemmenbaugruppe entsprechend den üblichen Richtlinien für industrielle Gehäuse sicher an der vorgesehenen Schalttafel oder Montageplatte.
Überprüfen Sie vor dem Einschalten des Systems die korrekte Polarität und die ordnungsgemäße Signalverdrahtung aller RTD-Sensoren.
Bestätigen Sie die korrekte Busterminierung und die Einstellungen der Adressschalter am zugehörigen Blockmodul, um eine ordnungsgemäße Kommunikation über den Genius-Bus sicherzustellen.
