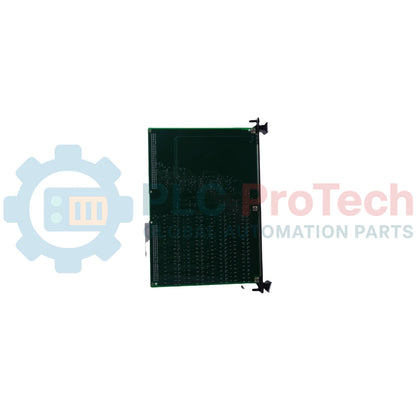

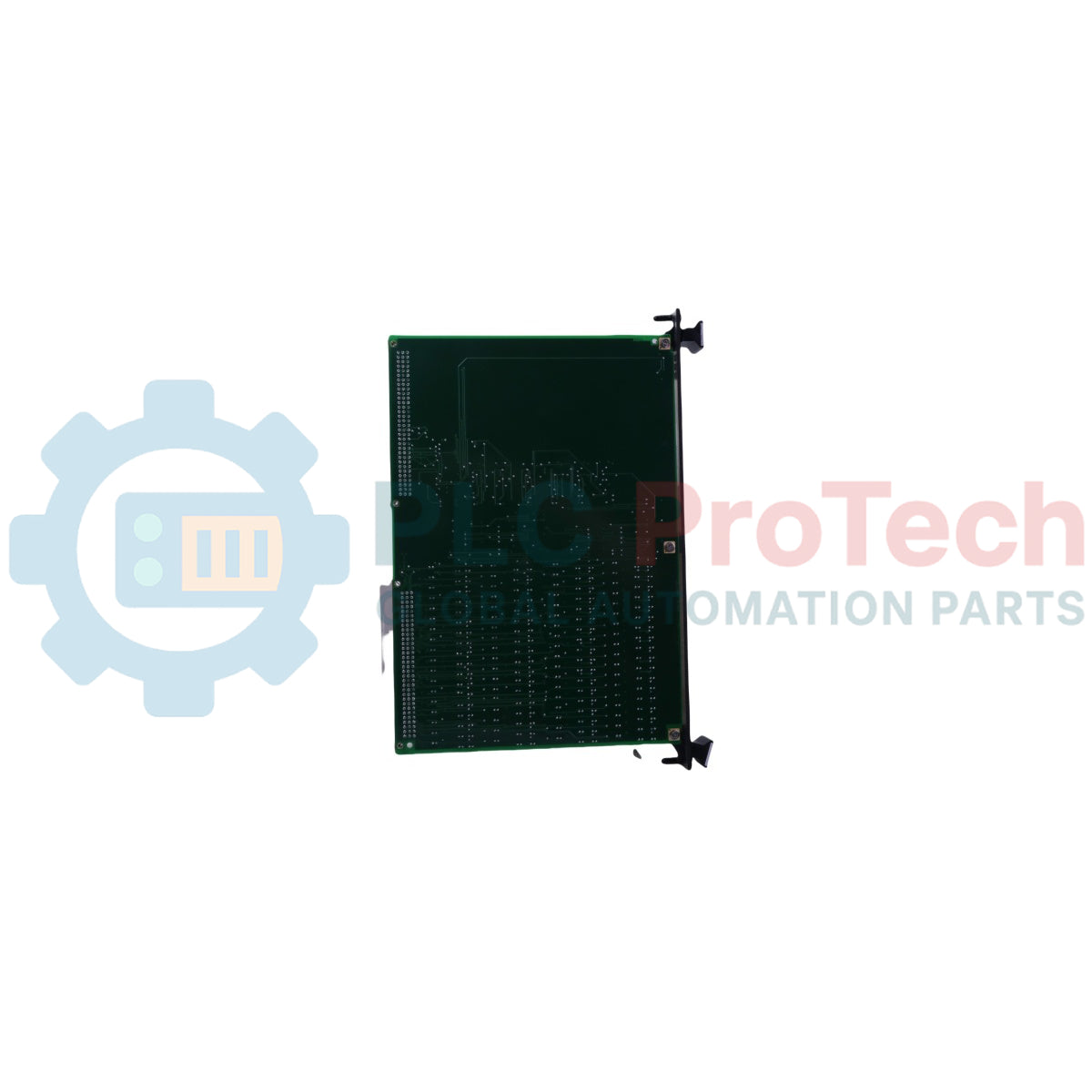

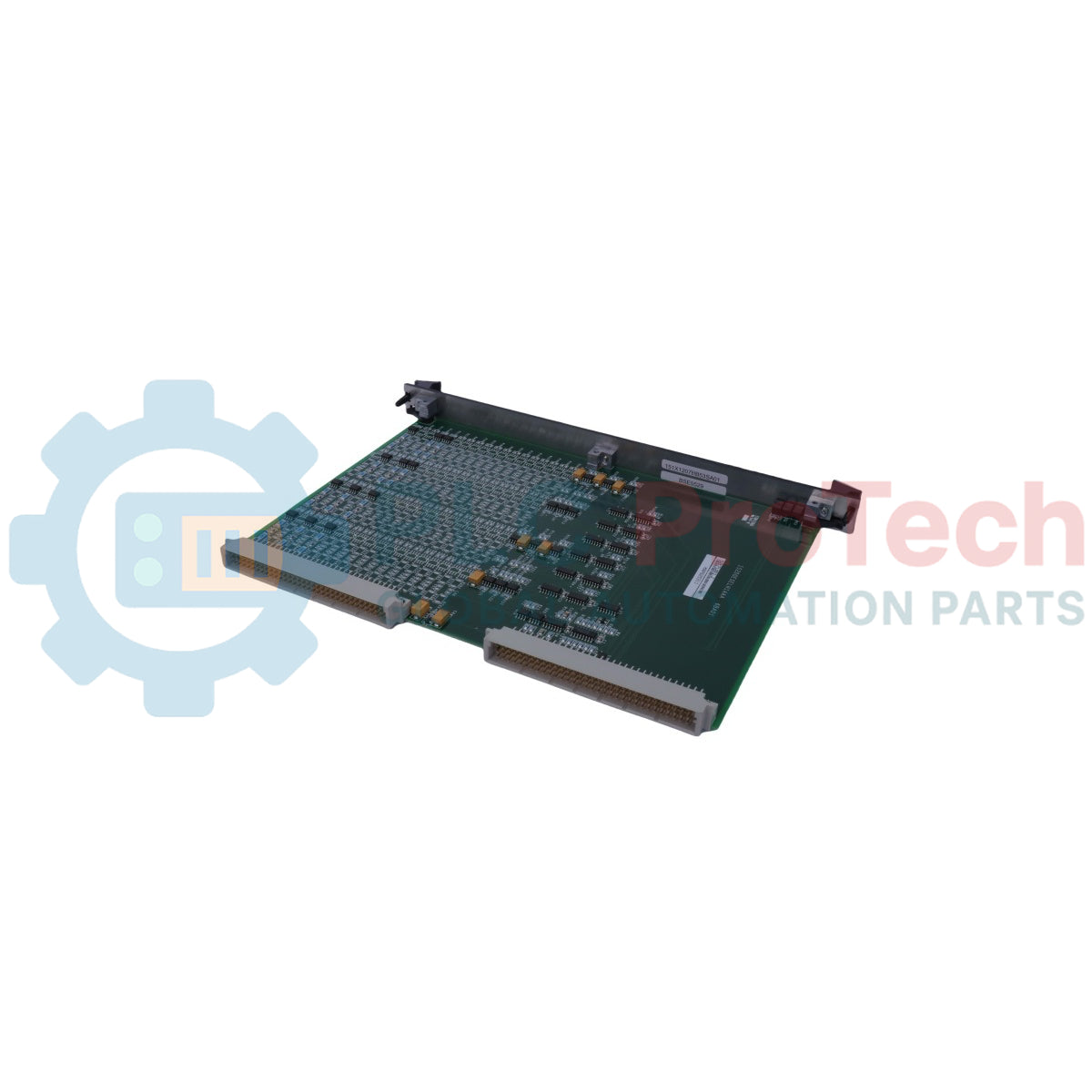

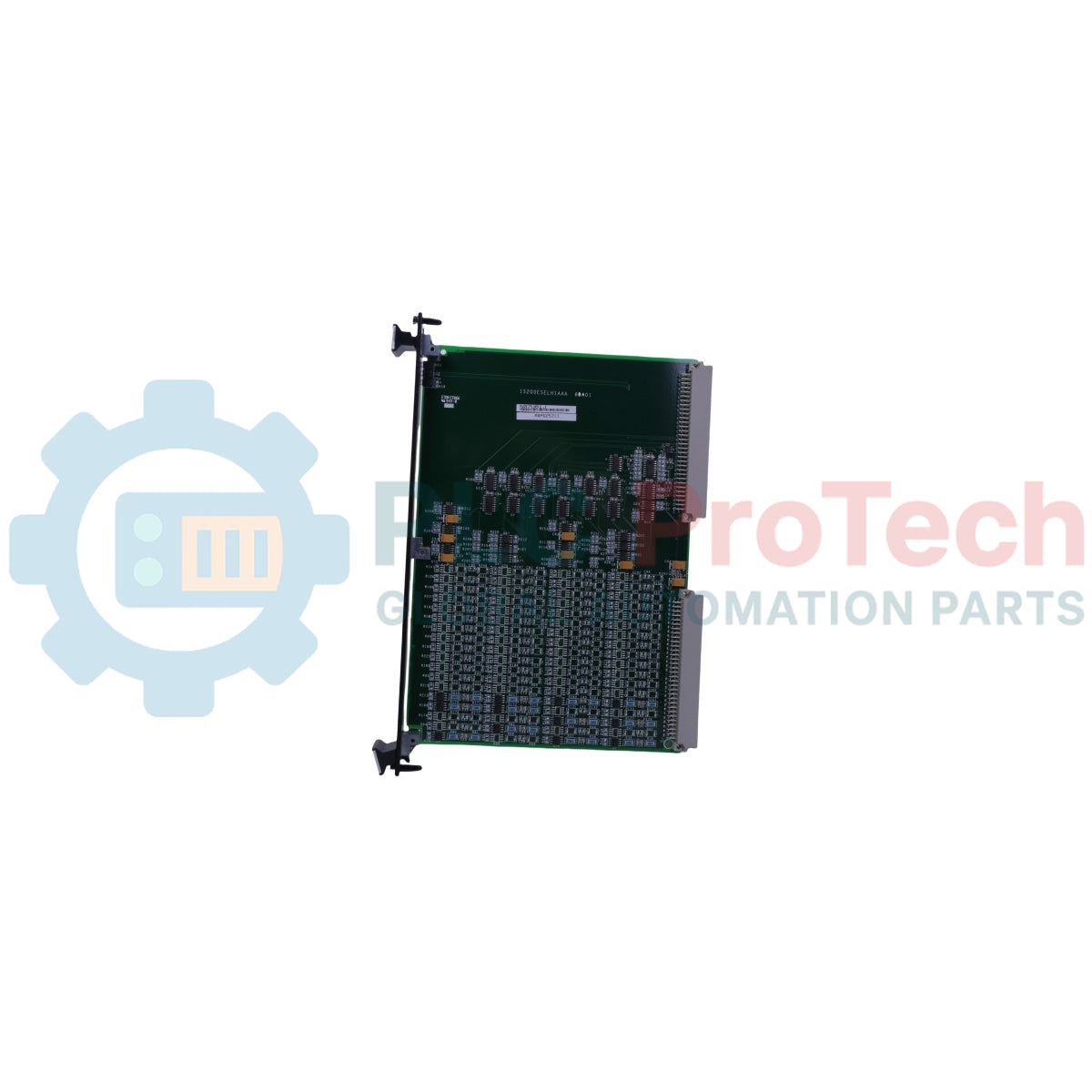

General Electric IS200ESELH1AAA Mark VI Erregerkollektorplatine

Beschreibung

Die IS200ESELH1AAA dient als Erregersammlerplatine für die Mark-VI-Speedtronic-Steuerungsplattform. Diese elektronische Baugruppe arbeitet hauptsächlich in Turbinensteuerungssystemen und übernimmt die kontinuierliche Verwaltung von Parametern für Dampf- und Gasturbinen. Die IS200ESELH1AAA kann entweder in einer Simplex-Infrastruktur oder in einer Triple-Modular-Redundant-(TMR)-Struktur eingesetzt werden und empfängt Logikpegel-Zündimpulse direkt von einer angeschlossenen VME-basierten EMIO-Ein-/Ausgabeverwaltungskarte. Das Modul verarbeitet bis zu sechs unterschiedliche Zündimpulssignale und leitet diese Ausgänge an eine externe EGPA-Erreger-Zündimpulsverstärkerplatine weiter, die sich in einem separaten Schaltschrank befindet. Diese konform beschichtete Leiterplatte verfügt über integrierte Spannungsunterdrückungs- und Strombegrenzungskomponenten mit mehr als 200 Widerständen, Dioden, Transistoren und integrierten Schaltkreisen und gewährleistet eine zuverlässige Datenübertragung über zwei mehrpolige Rückwandplatinensteckverbinder.

Merkmale

• Empfängt bis zu sechs unterschiedliche Zündimpulssignale mit Logikpegel direkt von einer VME-basierten EMIO-Verwaltungseinheit.
• Leitet die verarbeiteten Zündinformationen an ein separates, im Schaltschrank montiertes EGPA-Erreger-Zündimpulsverstärkermodul weiter.
• Verfügt über eine integrierte Architektur zur Spannungsunterdrückung mit einem Netzwerk aus mehr als 200 Widerständen, Kondensatoren, Transistoren und Dioden.
• Besitzt eine schmale Frontplatte mit drei Status-LEDs für die Überwachung von Power, Active und Gating.
• Passt sich dynamisch an einfache Systemkonfigurationen mit einer Einheit oder an TMR-Konfigurationen mit zwei über M1- und M2-Verbindungen angesteuerten Platinen an.
• Verfügt über eine spezielle industrielle Schutzlackbeschichtung der aktiven Leiterplattenoberfläche für eine höhere Hardwarebeständigkeit.

Anwendungen

• Mark-VI-Speedtronic-Systeme: Steuerung der Zündimpulssynchronisierung für die Regelung von Gas- und Dampfturbinen im Versorgungsmaßstab.
• Erregersteuerungen: Verknüpfung der Schnittstellenlogik zwischen primären Ein-/Ausgabebaugruppen und externen Zündimpulsverstärkern.
• TMR-Redundanzbetrieb: Betrieb als isolierter Impulserfassungsknoten, der gleichzeitig von verschiedenen Controller-Prozessoren angesteuert wird.

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Schalten Sie vor dem Einsetzen des Moduls alle Hauptstrompfade zum Mark-VI-Turbinensteuerungs-Chassis ab.
• Schieben Sie die Platine gleichmäßig entlang der vorgesehenen Rack-Führungsschienen, bis beide Rückwandplatinensteckverbinder vollständig mit dem Aufnahmegestell verbunden sind.
• Befestigen Sie die oberen und unteren Montageclips sicher am Gehäuserahmen, um Kontaktfehler durch lose Verbindungen zu verhindern.
• Überprüfen Sie während der Systeminitialisierung die korrekte Betriebsanzeige an der Frontplatte, indem Sie die LEDs Power, Active und Gating kontrollieren.
