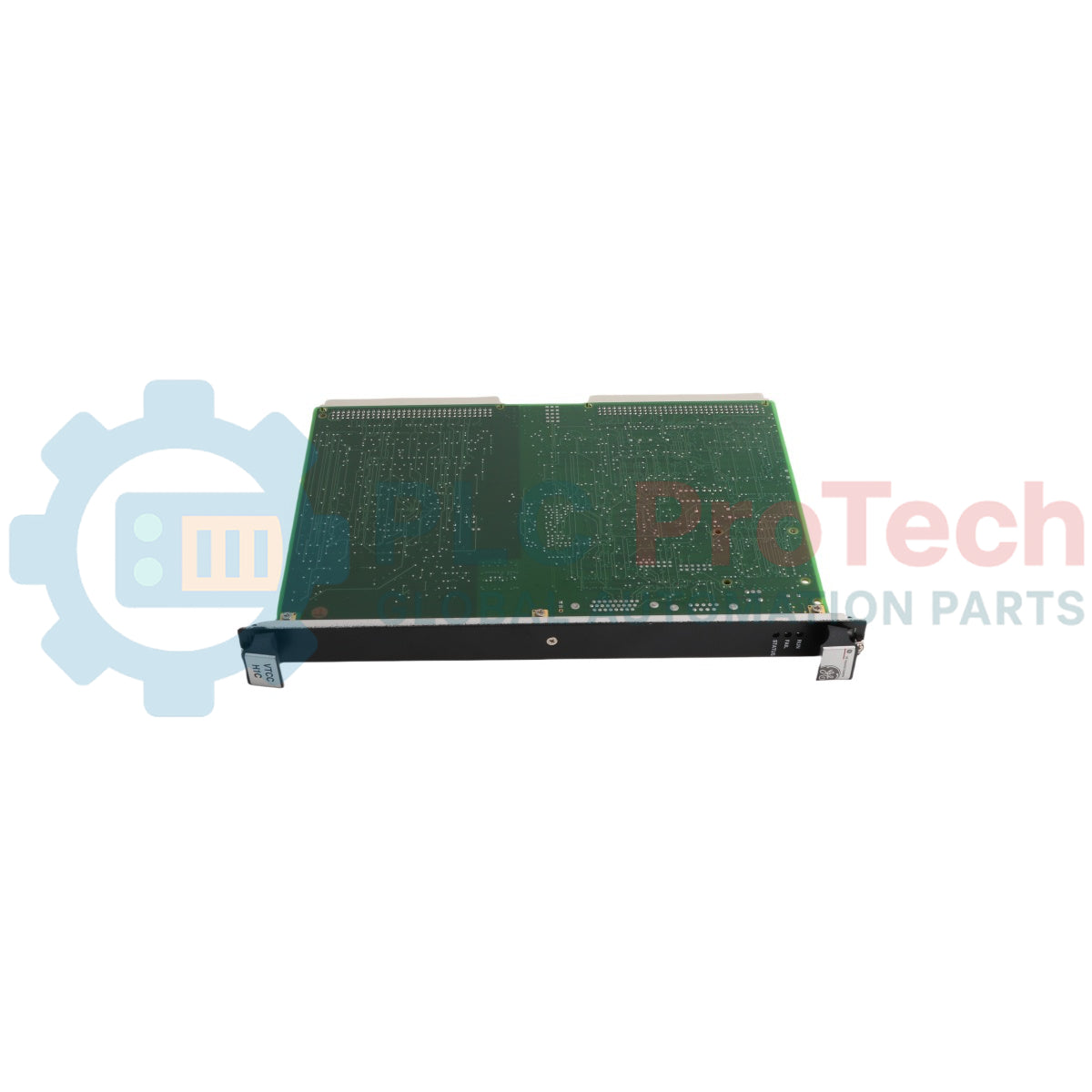

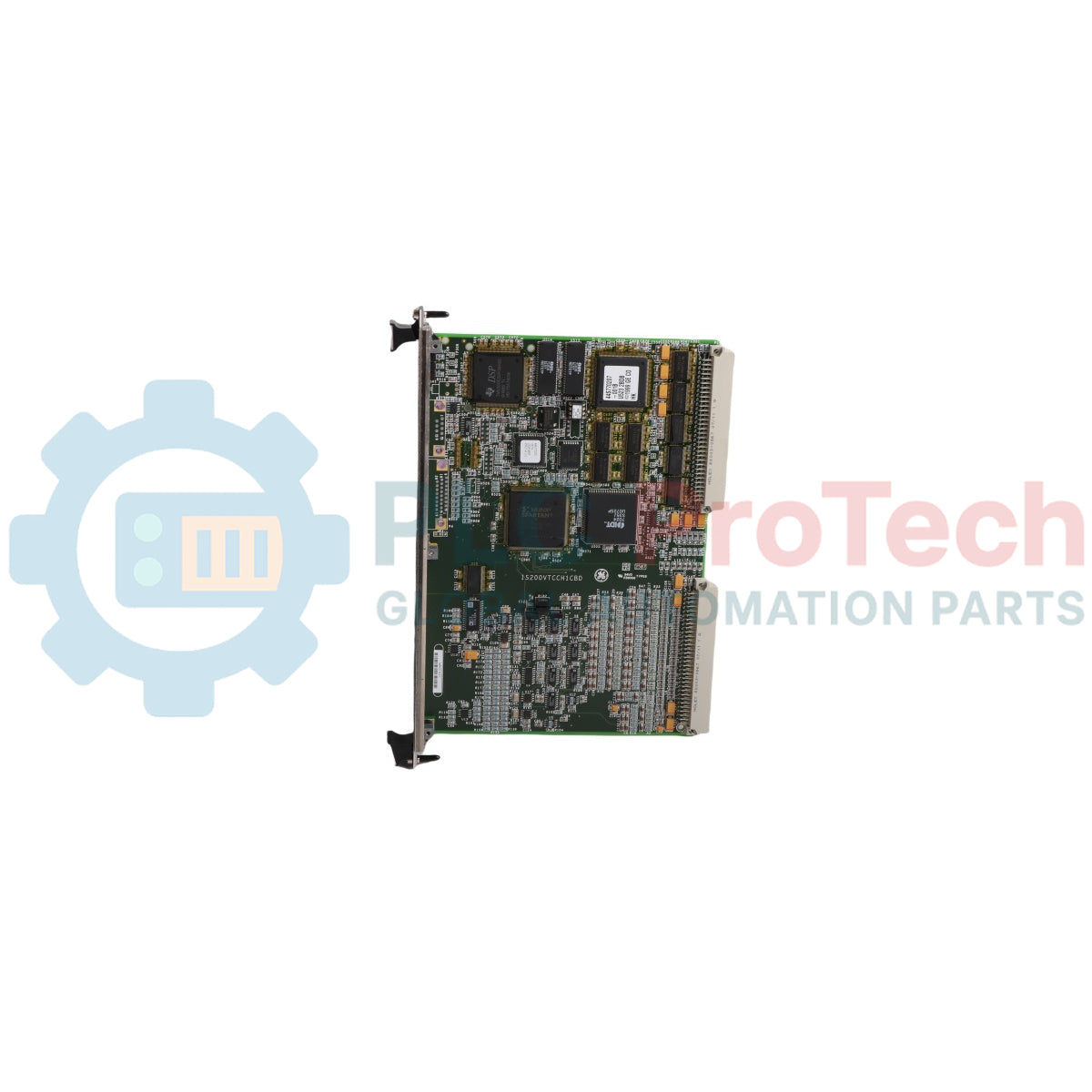

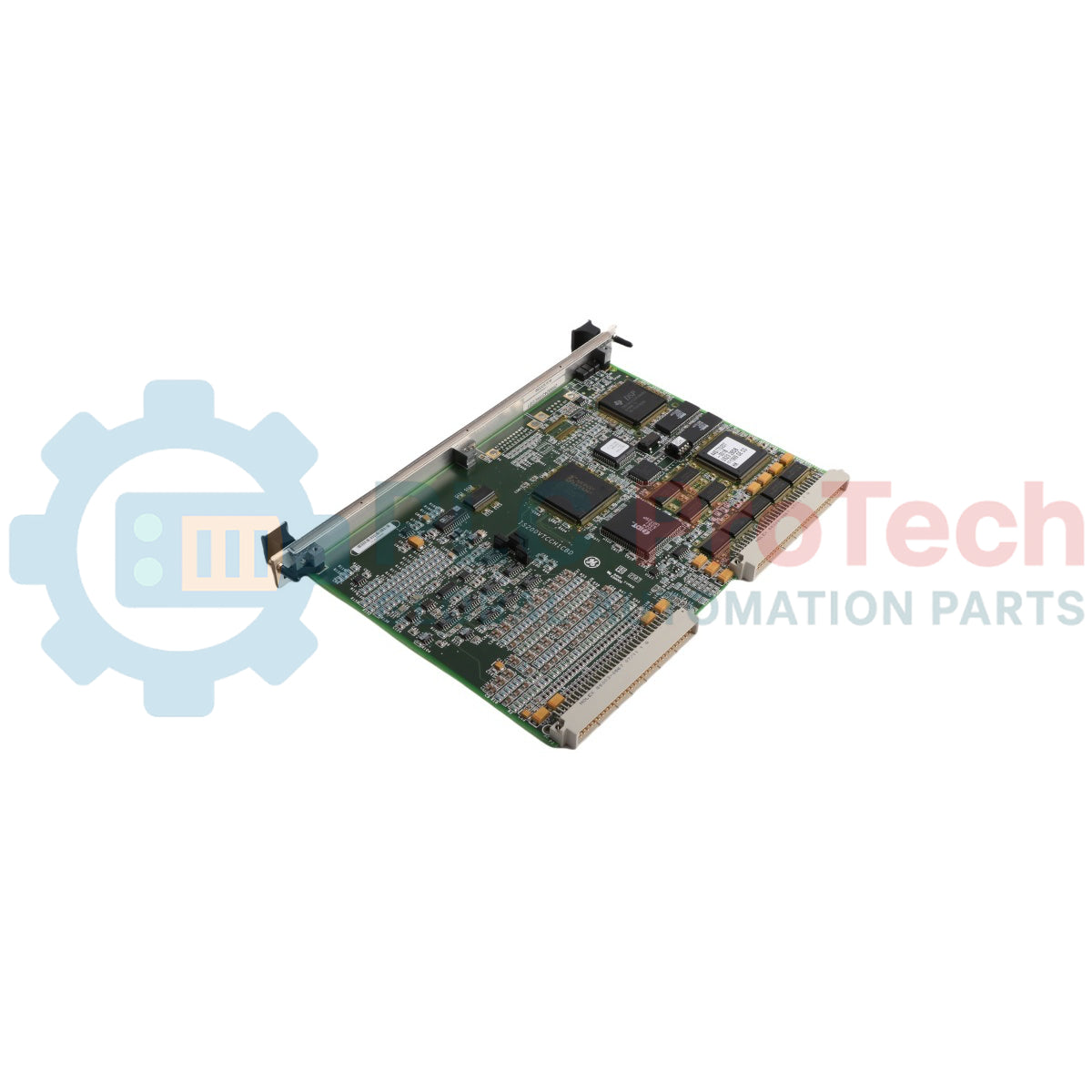

General Electric IS200VTCCH1CBD Mark VI Speedtronic Thermoelement-Eingangskarte

Beschreibung

Die IS200VTCCH1CBD ist eine hochdichte Thermoelement-Eingangskarte von General Electric und Bestandteil der Mark-VI-Speedtronic-Turbinensteuerungsplattform. Dieses VME-Rackmodul mit einem Steckplatz erfasst und konditioniert bis zu vierundzwanzig unabhängige Thermoelementeingänge in Verbindung mit externen Anschlussplatinen wie den TBTC- oder DTTC-Modulen. Die für eine zuverlässige Temperaturüberwachung in Energieerzeugungsanlagen entwickelte IS200VTCCH1CBD verarbeitet nativ Thermoelemente der Typen E, J, K, S und T sowie Niederspannungs-Millivolteingänge in einem präzisen Betriebsbereich von -8 mV bis +45 mV.

Die für die Erfüllung strenger industrieller Verarbeitungsanforderungen entwickelte Platinenarchitektur führt umfangreiche Berechnungen lokal auf der Karte über eine Hochleistungskomponenten-Anordnung aus, darunter Xilinx-Spartan-XCS30-Feldprogrammierbare Gate-Arrays (FPGAs), Dual-Port-SRAM, statischer CMOS-RAM und dedizierte digitale Signalprozessoren (DSPs). Die IS200VTCCH1CBD ist mit der Rückwandplatine des zentralen Steuermoduls verbunden und überträgt digitalisierte thermische Parameter in die Abstimmungsebenen des Systems, wodurch eine fehlertolerante Überwachung in Simplex- oder hochverfügbaren Triple-Modular-Redundant-(TMR)-Konfigurationen für Gas- und Dampfturbinen gewährleistet wird.

Merkmale

• Erweiterte Thermoelement-Schnittstellen: Verbindet bis zu vierundzwanzig Thermoelementsensoren verschiedener Typen über externe TBTC- oder DTTC-Abschlussbaugruppen.
• Umfassende Kompatibilität mit Sensorkennlinien: Unterstützt umfassende Kalibriermatrizen für standardmäßige industrielle Sensoren der Typen E, J, K, S und T sowie die Überwachung roher Millivoltsignale.
• Hochentwickelte Verarbeitungsarchitektur: Ausgestattet mit spezialisierter integrierter Verarbeitungshardware, darunter ein Xilinx-Spartan-XCS30-FPGA, Hochgeschwindigkeits-DSPs, Dual-Port-SRAM und statischer CMOS-RAM.
• Umfassendes Array-Layout: Bestückt mit einem umfangreichen Layout aus Hunderten von Widerständen und Kondensatoren, integrierten Schaltkreisen, Dioden, Testpunkten sowie neunzehn Induktorspulen/-perlen (L1-L19).
• Visuelle Diagnose an der Frontblende: Ausgestattet mit einer durch Schrauben befestigten Metallblende mit grünen (RUN), roten (FAIL) und orangefarbenen (STATUS) Überwachungs-LEDs.
• Robuste Kommunikation über die Kartenkante: Ausgestattet mit sechs Anschluss-Schnittstellen (P1-P6), darunter zwei physische VME-Backplane-Pins (P1/P2) und vier Leiterbahn-geätzte Oberflächensteckverbinder der Platine.

Anwendungen

• Überwachung der Abgastemperatur (EGT) von Dampf- und Gasturbinen im Mark VI Speedtronic
• Mehrkanalige Temperaturprofile für Lager-, Stator- und Hilfsturbinenbereiche
• Weiterleitung und Isolierung hochdichter Millivolt-Sensorsignale in Kraftwerksystemen

Technische Spezifikationen

Installationsrichtlinien

• Einsetzen in die VME-Backplane: Richten Sie die Kartenkante sorgfältig an den vorgesehenen Führungsschienen des Racks aus. Drücken Sie die Karte fest hinein, sodass die rückseitigen P1- und P2-Steckverbinder in die VME-Backplane einrasten, und ziehen Sie anschließend die oberen und unteren Schrauben der Frontblende von Hand fest.
• Verkabelung der externen Schnittstellen: Schließen Sie die Thermoelementleitungen aus dem Feld an die entsprechenden TBTC- oder DTTC-Klemmenblöcke an, bevor Sie die Blöcke über die Leiterbahn-geätzten P3-P6-Anschlusssteckplätze mit der IS200VTCCH1CBD verbinden.
• Vorsichtsmaßnahmen gegen statische Entladung: Fassen Sie die Platine in einem ausgewiesenen ESD-Schutzbereich stets an der Metallblende oder der äußeren Kunststoffkante an, um Schäden durch statische Entladung an den hochdichten RAM- und DSP-Mikrochips zu vermeiden.
