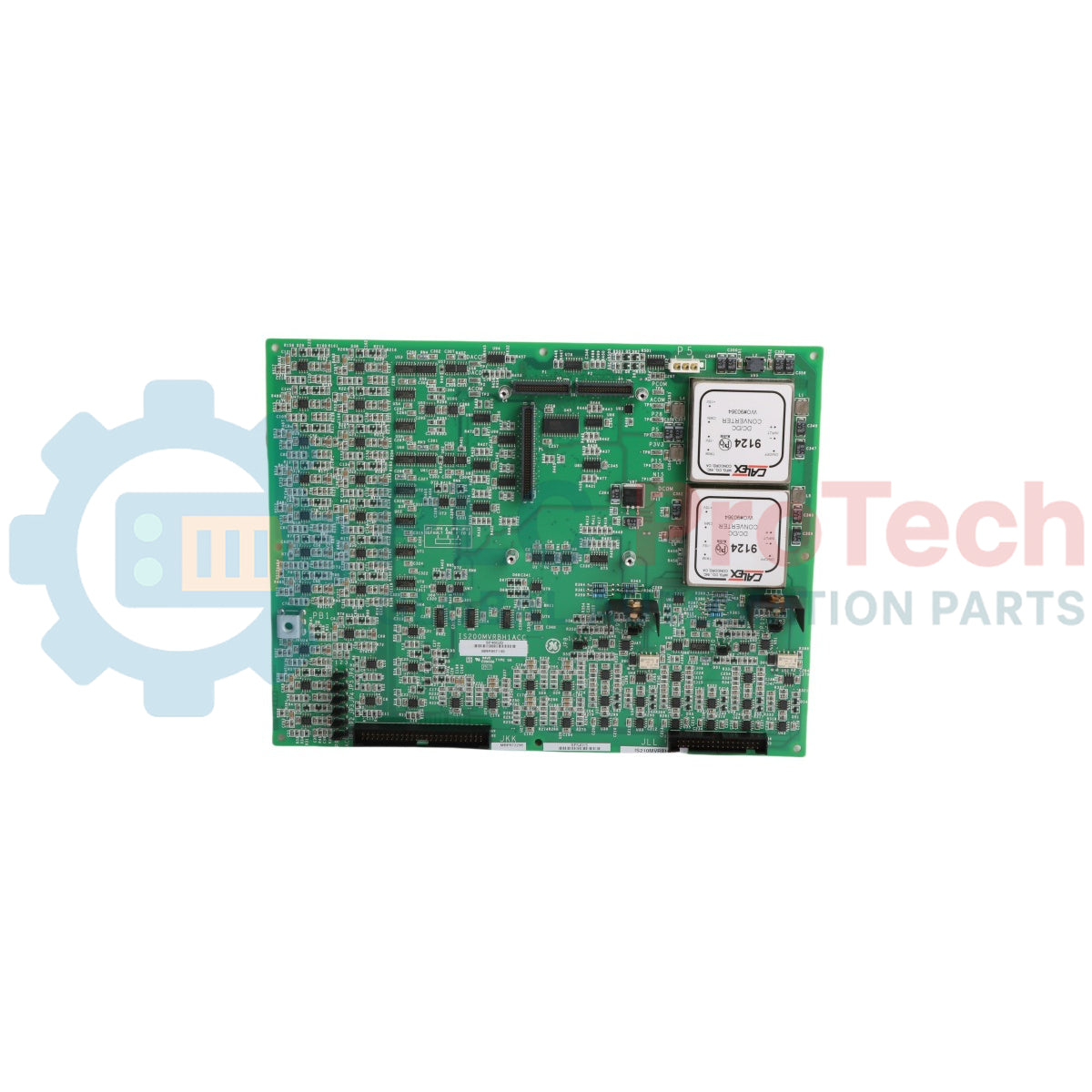

General Electric IS210MVRBH1A Mark VIe-E/A-Schnittstellenplatine

Beschreibung

Die IS210MVRBH1A ist eine E/A-Schnittstellenplatine, die für den nahtlosen Betrieb innerhalb des Mark-VIe-Steuerungssystems entwickelt wurde. Diese Leiterplatte (PCB) dient als dedizierte Kommunikations- und Verbindungsschnittstelle und arbeitet typischerweise zusammen mit dem PMVE-E/A-Pack, um analoge und digitale Signale zu verarbeiten. Zur Aufrechterhaltung der Systemzuverlässigkeit verfügt die Platine über einen integrierten Temperatursensor mit einer Genauigkeit von 2 Grad Celsius. Wenn die Temperaturen vordefinierte Grenzwerte überschreiten, löst das System automatisch einen Diagnosealarm aus und protokolliert den Zustand in der Datenbank (Signalbereich), um nachfolgende Steuerungsaktionen oder Anlagenmeldungen zu unterstützen. Da jedes angeschlossene E/A-Pack unabhängig über das IONet kommuniziert, unterstützt die IS210MVRBH1A den Austausch einzelner Packs, ohne andere aktive E/A-Module zu unterbrechen oder die vorhandene Feldverdrahtung entfernen zu müssen.

Merkmale

• Speziell für die Schnittstellenanbindung von R/S/T-ADIO-Geräten (analoger/digitaler Eingang/Ausgang) konfiguriert.
• Ermöglicht Echtzeitkommunikation in beide Richtungen sowie das Datenrouting innerhalb des Steuerungsnetzwerks.
• Bietet vollständige Kompatibilität mit der Architektur des Mark-VIe-Steuerungssystems.
• Die modulare Auslegung ermöglicht den direkten Austausch der angeschlossenen E/A-Packs im laufenden Betrieb.
• Verwendet das UDH-Protokoll (Unit Data Highway) für den schnellen Datenaustausch zwischen Modulen.
• Erweitert in Kombination mit PMVE-Packs die Gesamtkapazität für Signale, Sensoren und Aktoren.
• Unterstützt fehlertolerante Architekturen durch integrierte netzwerkweite Alarmierung und Datenverarbeitung.

Anwendungen

• Steuerungssysteme für Gasturbinen
• Überwachung und Regelung von Dampfturbinen
• Verteilte Steuerungssysteme (DCS) in der Stromerzeugung
• Industrielle Automatisierungs- und Prozesssteuerungsanlagen

Technische Daten

Installationsrichtlinien

• Stellen Sie sicher, dass an der Klemmenplatine eine geeignete Erdung und Abschirmung gewährleistet ist, um EMI-/RFI-Störungen zu minimieren.
• Verlegen Sie Hochspannungs-Feldverdrahtungen innerhalb des Gehäuses nicht parallel zu Niederspannungs-Netzwerkkabeln.
• Nutzen Sie die freie Konvektionskühlung, indem Sie ausreichend Belüftungsraum um die Platinenbaugruppe lassen.
• Angeschlossene E/A-Packs können ein- oder ausgesteckt bzw. ausgetauscht werden, ohne die darunterliegende Feldverdrahtung von der Schnittstellenplatine zu entfernen.

Konformität und Zertifizierungen

• Je nach Gesamtkonfiguration des Systems kann das Produkt Sicherheitsnormen für sicherheitsgerichtete Systeme wie ISA S84 oder IEC 61508 entsprechen.
