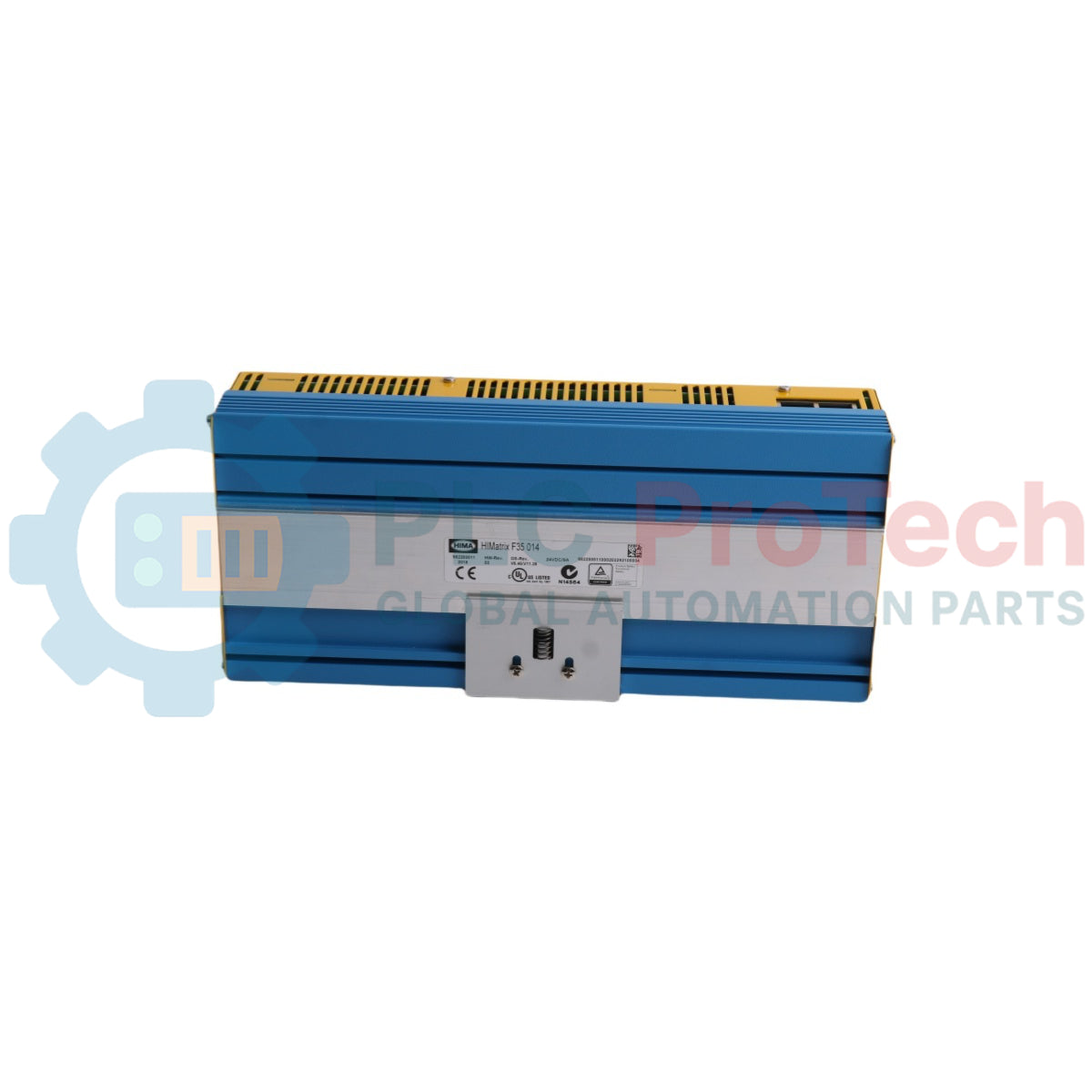

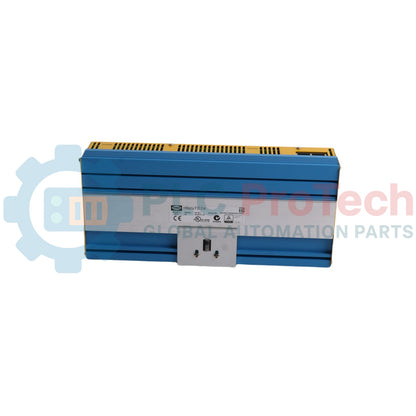

HIMA HIMatrix F2 DO 8 01 sicherheitsgerichtetes Remote-I/O-Modul

SKU F2DO801

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: HIMA

  • Produkt-Nr.: F2DO801

  • Herkunftsland:Deutschland

  • Produkttyp: Sicherheitsgerichtetes Remote-I/O-Modul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 1300g

  • Abmessungen: 114 mm x 207 mm x 86 mm (H x B x T ohne Stecker)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der HIMA F2 DO 8 01 (auch als F2DO801 bezeichnet) ist eine kompakte, sicherheitsbezogene Remote-I/O-Einheit in einem Metallgehäuse mit 8 sicherheitsbezogenen Relaisausgängen. Sie wurde für Sicherheitsabschaltanwendungen bis SIL 3 entwickelt und erweitert die I/O-Kapazität von HIMax- und HIMatrix-Steuerungen über die safeethernet-Kommunikation.

Jeder Ausgangskanal des F2 DO 8 01 (F2DO801) enthält zwei Sicherheitsrelais mit zwangsgeführten Kontakten und ein Standardrelais und ermöglicht potenzialfreie Schließerkontakte. Das Modul wird mit 24 VDC betrieben und verfügt über einen integrierten 2-Port-Ethernet-Switch zur Netzwerkintegration.

Merkmale

  • HIMA F2 DO 8 01 (F2DO801) verfügt über 8 sicherheitsbezogene Relaisausgänge mit potenzialfreien Schließerkontakten.
  • Integrierter Ethernet-Switch mit zwei RJ-45-Ports zur Unterstützung der safeethernet-Kommunikation mit 10/100 Mbit/s.
  • Die Relaisausgänge verfügen über zwangsgeführte Sicherheitskontakte und einzelne interne 3,15-A-Sicherungen.
  • Kompatibel mit SILworX (Betriebssystemversion 7 und höher) und ELOP II Factory (Betriebssystemversionen vor 7).
  • Kompaktes Metallgehäuse für die Montage auf einer 35-mm-DIN-Schiene mit Schutzart IP20.
  • Für die Installation in explosionsgefährdeten Bereichen der Ex-Zone 2 zertifiziert.
  • Integrierte Diagnose-LED-Anzeigen für Stromversorgung, Prozessorstatus, Kommunikation und einzelne Ausgangskanäle.

Anwendungen

  • Sicherheitsabschaltsysteme in der Prozessautomatisierung
  • Remote-I/O-Erweiterung für HIMax- und HIMatrix-Sicherheitssteuerungen
  • Steuerungsanwendungen in explosionsgefährdeten Bereichen, die die Anforderungen der Ex-Zone 2 erfüllen müssen

Bestellinformationen

Bezeichnung Beschreibung Artikelnummer
F2 DO 8 01 Remote-I/O mit 8 Relaisausgängen bis 250 VAC / 250 VDC, Betriebstemperatur 0...+60 °C, für das ELOP II Factory-Programmiertool 98 2200407
F2 DO 8 01 SILworX Remote-I/O mit 8 Relaisausgängen bis 250 VAC / 250 VDC, Betriebstemperatur 0...+60 °C, für das SILworX-Programmiertool 98 2200481

Technische Spezifikationen

Parameter Spezifikation
Hersteller HIMA Paul Hildebrandt GmbH + Co KG
Ansprechzeit >= 20 ms
Ethernet-Schnittstellen 2 x RJ-45, 10/100BaseT (100 Mbit/s) mit integriertem Switch
Betriebsspannung 24 VDC (-15 %...+20 %, w_ss <= 15 %) von einer SELV-/PELV-Stromversorgung
Eingangsstrom max. 0,6 A
Externe Sicherung 10 A, träge
Pufferbatterie Keine
Betriebstemperatur 0 °C bis +60 °C
Lagertemperatur -40 °C bis +85 °C
Schutzart IP20
Abmessungen (ohne Stecker) Breite: 207 mm, Höhe: 114 mm, Tiefe: 86 mm
Gewicht 1,3 kg
Relaisarten pro Kanal 2 Sicherheitsrelais mit zwangsgeführten Kontakten, 1 Standardrelais
Anzahl der Relaisausgänge 8 potenzialfreie Schließerkontakte
Schaltspannung >= 5 V, <= 250 VAC / 250 VDC
Schaltstrom >= 10 mA, <= 3 A (intern mit 3,15 A abgesichert, Ausschaltvermögen 100 A)
Wechselstrom-Schaltvermögen (UL) 250 VAC bei 6 A
Wechselstrom-Schaltvermögen (TÜV) max. 250 VA (cos phi >= 0,5) / max. 625 VA (cos phi = 1) bei max. 250 VAC
Gleichstrom-Schaltvermögen (UL) 24 VDC bei 1 A mit ohmscher Last
Gleichstrom-Schaltvermögen (TÜV) bis 30 VDC: max. 90 W (3,5 A); bis 70 VDC: max. 22 W (0,315 A); bis 127 VDC: max. 25 W (0,25 A); bis 250 VDC: max. 40 W (0,16 A)
Kontaktmaterial Silberlegierung
Schaltzeit ca. 30 ms
Rücksetzzeit ca. 10 ms
Prellzeit ca. 15 ms
Mechanische Lebensdauer >= 3 x 10^6 Schaltspiele
Elektrische Lebensdauer >= 2,5 x 10^5 Schaltspiele bei ohmscher Volllast (<= 0,1 Schaltspiele/s)

Anschlüsse/Schnittstellen

Anschluss-Pin Funktion
Anschluss 1 DO1 Kontakt 1, Anschluss A
Anschluss 2 DO1 Kontakt 1, Anschluss B
Anschluss 3 DO2 Kontakt 2, Anschluss A
Anschluss 4 DO2 Kontakt 2, Anschluss B
Anschluss 5 DO3 Kontakt 3, Anschluss A
Anschluss 6 DO3 Kontakt 3, Anschluss B
Anschluss 7 DO4 Kontakt 4, Anschluss A
Anschluss 8 DO4 Kontakt 4, Anschluss B
Anschluss 9 DO5 Kontakt 5, Anschluss A
Anschluss 10 DO5 Kontakt 5, Anschluss B
Anschluss 11 DO6 Kontakt 6, Anschluss A
Anschluss 12 DO6 Kontakt 6, Anschluss B
Anschluss 13 DO7 Kontakt 7, Anschluss A
Anschluss 14 DO7 Kontakt 7, Anschluss B
Anschluss 15 DO8 Kontakt 8, Anschluss A
Anschluss 16 DO8 Kontakt 8, Anschluss B

Installationsrichtlinien

  • Montieren Sie das Modul auf einer standardmäßigen 35-mm-DIN-Schiene innerhalb eines Schutzgehäuses.
  • Versorgen Sie das Gerät mit 24 VDC über ein SELV- oder PELV-Netzteil mit sicherer Trennung gemäß IEC 61131-2, geschützt durch eine externe träge 10-A-Sicherung.
  • Bei Installationen in Ex-Zone 2 ist das Gerät in einem Gehäuse mit mindestens IP54-Schutz gemäß EN 60529 zu montieren, das die Wärme ableiten kann (Verlustleistung 18 W bis 46 W).
  • Beim Anschließen von Gleichspannungs-Schaltspannungen muss eine externe Sicherung für den maximal zulässigen Strom im Kontaktkreis installiert werden.
  • Verwenden Sie doppelt oder verstärkt isolierte Kabel, wenn Spannungen über SELV oder PELV geschaltet werden.
  • Stellen Sie sicher, dass Maßnahmen zum Schutz vor elektrostatischer Entladung eingehalten werden, einschließlich der Verwendung eines ESD-Armbands während der Installation oder des Austauschs.

Konformität und Zertifizierungen

  • CE: EMV, ATEX-Zone 2 (Richtlinie 94/9/EG)
  • TÜV: IEC 61508 Teile 1–7:2000 bis SIL 3, IEC 61511:2004, EN 954-1:1996 bis Kat. 4
  • TÜV ATEX: 94/9/EG, EN 1127-1, EN 61508
  • UL: ANSI/UL 508, NFPA 70 – Industrielle Steuergeräte, CSA C22.2 Nr. 142, UL 1998, NFPA 79, IEC 61508
  • FM-Zulassungen: Klasse I, DIV 2, Gruppen A, B, C und D; Klasse 3600; Klasse 3611; Klasse 3810; CSA C22.2 Nr. 142; CSA C22.2 Nr. 213

FAQ

Was ist die Hauptfunktion des Moduls?

Das Modul fungiert als sicherheitsbezogene Remote-I/O-Einheit, die die Ausgangskapazitäten von HIMax- und HIMatrix-Steuerungen über safeethernet mit 8 digitalen Relaiskanälen erweitert.

Welche Betriebsspannung ist für die Versorgung des Geräts erforderlich?

Das Gerät benötigt eine nominale Betriebsspannung von 24 VDC (-15 %...+20 %) aus einem Netzteil mit sicherer Trennung gemäß den SELV- oder PELV-Normen.

Für welche Sicherheitsintegritätsstufen ist das Kommunikationsmodul zertifiziert?

Das Modul ist vom TÜV für sicherheitsbezogene Anwendungen bis SIL 3 gemäß IEC 61508 und IEC 61511, Kategorie 4 gemäß EN 954-1 sowie PL e gemäß EN ISO 13849-1 zertifiziert.

Was geschieht mit den Ausgängen, wenn ein Fehler im Gerät erkannt wird?

Wenn ein fehlerhaftes Signal oder ein interner Fehler erkannt wird, schaltet der betroffene Kanal oder alle digitalen Ausgangskanäle in den sicheren, energielosen Zustand, und die FAULT-LED wird aktiviert.
