Honeywell 05704-A-0146 System-57-5704F-Brandmeldekarte

Beschreibung

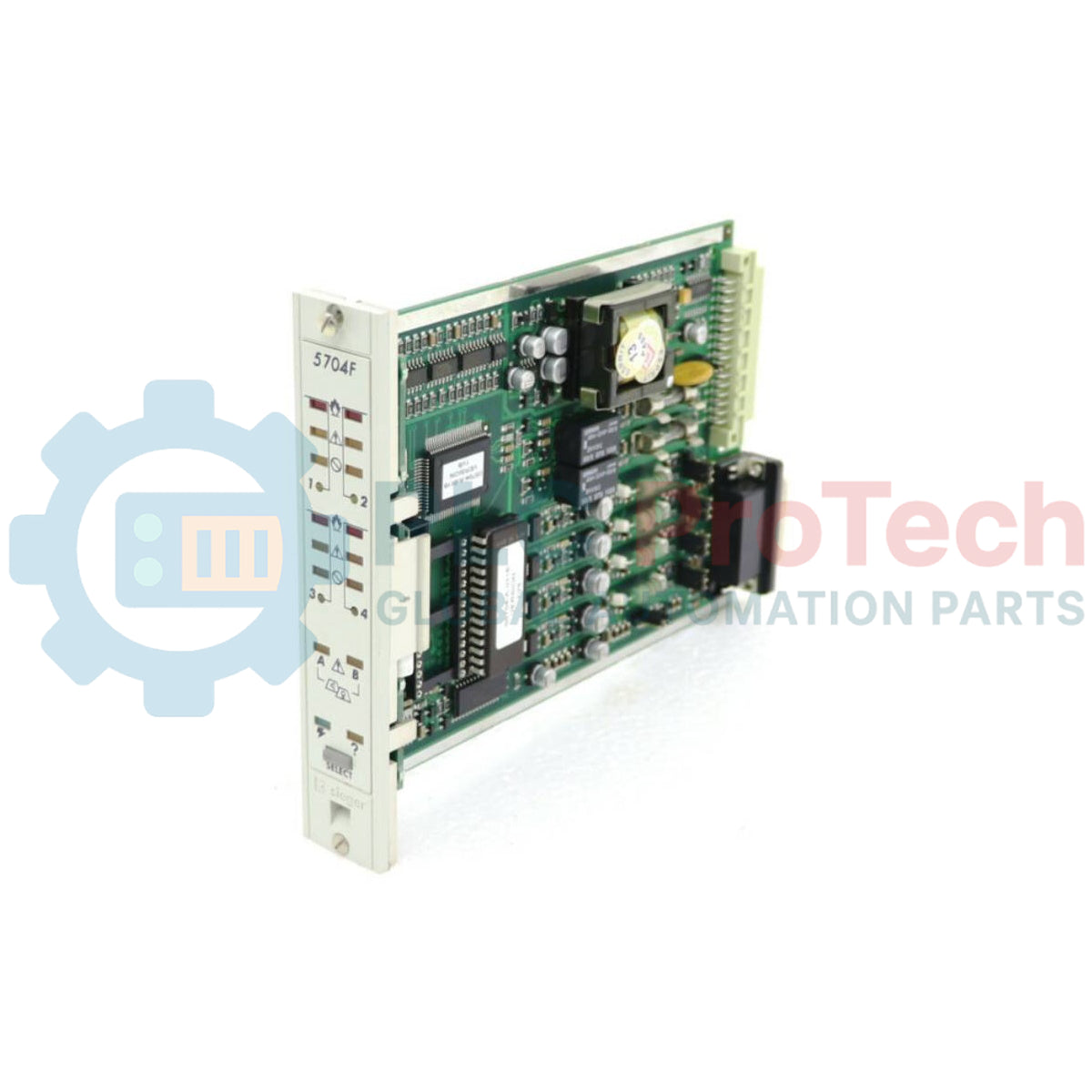

Die Honeywell 05704-A-0146 verarbeitet konventionelle Brandmeldereingänge innerhalb der System-57-Rackarchitektur und ist eine hochdichte, vierkanalige konventionelle Brandmeldekarte für die Überwachung industrieller Gefahren. Das Modul wird direkt in Standard-System-57-Schränke integriert und verbindet sich mit Wärme-, Rauch- oder Flammenmeldern, um eine zuverlässige zonenbasierte Alarmierung bereitzustellen. Für sicherheitskritische Umgebungen entwickelt, bietet die Karte neben lokalen Signalisierungssteuerungen eine kontinuierliche Leitungsüberwachung und gewährleistet so die Systemintegrität sowie eine schnelle Fehlerisolierung in petrochemischen Anlagen, Kraftwerken und Produktionsstätten.

Merkmale

• Vier unabhängige Feuerzonen: Unterstützt bis zu vier konventionelle Melderstromkreise, die jeweils unabhängig auf Unterbrechungen, Kurzschlüsse und Fehler durch entfernte Melder überwacht werden.
• Überwachte Gleichspannungsausgänge: Ausgestattet mit zwei überwachten, geschalteten Gleichspannungsausgängen zur direkten Ansteuerung lokaler Alarmgeber oder Signalgeber über die Karte.
• Multifunktionaler Ferneingang: Ein einzelner Ferneingang kann für drei verschiedene Funktionen konfiguriert werden, darunter Fernrücksetzung, Stummschaltung und Test.
• Zuordnung von Hilfsrelais: Unterstützt die Integration von Hilfsrelaiskarten, um Eingänge bis zu 16 frei konfigurierbaren Relaisausgängen für komplexe Verriegelungslogik zuzuordnen.
• LED-Statusanzeigen: LEDs an der Frontblende liefern unmittelbare visuelle Diagnoseinformationen zu Feuer, Störungen und dem Systemstatus in allen vier Zonen.

Anwendungen

• Gefahrenminderungssysteme für Raffinerien und petrochemische Anlagen.
• Offshore-Öl- und Gasplattformen, die eine hohe Zonendichte erfordern.
• Turbinengehäuse und Brandschutz für elektrische Umspannwerke.
• Industrielle Produktionsanlagen mit konventionellen Meldersystemen.

Technische Spezifikationen

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die 05704-A-0146 (5704F) ist eine spezielle Brandmeldekarte und nicht mit den 5704G-Gassteuerkarten austauschbar, obwohl sie ähnliche Kartenkanten-Steckverbinderformate verwendet. Das Mischen von Gas- und Brandmeldekarten mit inkompatiblen Backplane-Klemmenblöcken führt zu schwerwiegenden Systemfehlern. Diese Karte ist vollständig abwärtskompatibel mit älteren System-57-Racks, die ursprünglich unter dem Markennamen Zellweger Analytics konfiguriert wurden.

Anwendungsprobleme und technische Hinweise

Bei vollständig bestückten System-57-Racks mit 16 Kanälen kann die interne Wärmeentwicklung die Leistung beeinträchtigen. Es wird empfohlen, oberhalb des Rack-Gehäuses einen 1U-Lüftungsspalt zu lassen, wenn die durchschnittliche Umgebungstemperatur im Betrieb dauerhaft über 40 degC liegt. Stellen Sie sicher, dass die Abschlussüberwachungswiderstände (EOL) exakt dem vom Feldmelder vorgegebenen elektrischen Profil entsprechen, um an den aktiven Kanälen dauerhaft angezeigte Fehlermeldungen wegen einer Unterbrechung zu verhindern.

Tipps zur Inbetriebnahme und Verdrahtung

Um hochfrequente Störungen durch in der Nähe befindliche Frequenzumrichter (VFDs) oder leistungsstarke Schaltanlagen zu minimieren, verlegen Sie konventionelle Zonenschleifen stets mit geschirmten, verdrillten Adernpaaren. Erden Sie den Schirm ausschließlich am System-Rack-Ende. Überprüfen Sie bei der Inbetriebnahme des 3-Funktions-Ferneingangs, dass der Gesamtwiderstand der Regelschleife des Steuerschalters 50 Ohm nicht überschreitet, damit eine schnelle Signalausführung ohne Dämpfung gewährleistet ist.
