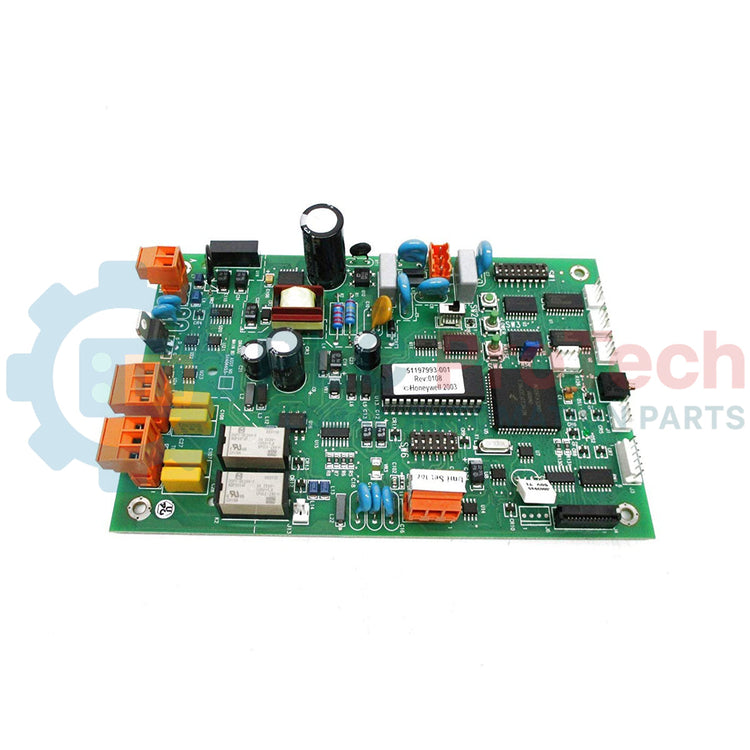

Honeywell 51404453-502 Leiterplattenbaugruppe für Aufzeichnung und Steuerung

SKU 51404453-502

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Honeywell
Produkt-Nr.: 51404453-502
Herkunftsland:Vereinigte Staaten
Produkttyp: Leiterplattenbaugruppen
Zahlung: T/T, Western Union
Gewicht: 6400g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Honeywell 51404453-502 wurde für eine präzise Signalregelung und hochzuverlässiges Schalten entwickelt und fungiert als zentrale Leiterplattenbaugruppe für Aufzeichnung und Steuerung in Prozessinstrumentierungsschleifen. Diese physische Platine dient als werksautorisiertes Ersatzkit und integriert ein Halbleiterrelais (SSR) sowie ein Open-Collector-Ausgangsmodul auf einem einzigen robusten Chassis, um dynamische Automatisierungsvorgänge zu unterstützen. Die Baugruppe besteht aus Substraten in Industriequalität und verarbeitet kontinuierlich Daten sowie Schaltsignale in anspruchsvollen Umgebungen, ohne die Schleifenisolierung zu beeinträchtigen.

Merkmale

Integriertes Halbleiterrelais (SSR) für geräuschloses, verschleißfreies Schalten.
Integrierter Open-Collector-Ausgang zur direkten Anbindung an externe SPS-Eingänge oder kleine Hilfslasten.
Robuste Leiterplattenkonstruktion mit mehreren Schichten, ausgelegt für den Widerstand gegen thermische Belastungen und elektrisches Rauschen.
Vorkonfigurierte Jumper-Optionen und Klemmenführung zur nahtlosen Integration in vorhandene Aufzeichnungsgeräte.
Dedizierte integrierte Spannungsregelung zur Wahrung der Signalgenauigkeit bei schwankenden Versorgungszuständen.

Anwendungen

Industrielle Rundschreiber und Datenlogger zur kontinuierlichen Überwachung.
Geschlossene Temperatur- und Druckregelsysteme in Produktionsanlagen.
Signalführung und digitale Ansteuerungsschnittstellen innerhalb dedizierter Schaltschränke.

Technische Daten

Parameter	Spezifikation
Hersteller	Honeywell
Modell / Teilenummer	51404453-502
Produkttyp	Leiterplattenbaugruppe (Ersatzkit für Aufzeichnung und Steuerung)
Integrierte Relais	Halbleiterrelais (SSR)
Ausgangssignal	Open-Collector-Ausgang
Betriebstemperatur	0 bis 55 °C (Umgebungsbetrieb innerhalb des Gehäuses)
Lagertemperatur	-40 bis 85 °C
Versandgewicht (berechnet)	6,4 kg (einschließlich der vollständigen Verpackung der Schutzvorrichtung)

Anschlüsse und Schnittstellen

Schnittstelle / Anschluss	Funktion / Zuordnung
Anschluss für Halbleiterrelais (SSR)	Ansteuerung von Hochfrequenz-Regelkreisen / Schalten von Wechselstrom-Leistungskontakten
Open-Collector-Ausgang	Übertragung von Hilfssignalen / Nachverfolgung externer digitaler Impulse
Backplane-Steckverbinder	Hauptlogikschnittstelle zur Verbindung mit dem Instrumentierungssystembus

Empirische Erkenntnisse aus der Technik

Alternative Modelle und Kompatibilität

Die Baugruppe 51404453-502 ersetzt direkt mehrere ältere Revisionen der Aufzeichnungs- und Steuerungssätze klassischer industrieller Rekorderlinien. Bei der Nachrüstung älterer Systeme muss sichergestellt werden, dass die Firmware der Hauptsteuereinheit mit den neueren Schaltmustern des Solid-State-Laufwerks auf dem Modul kompatibel ist, um Handshake-Fehler zu vermeiden.

Typische Anwendungsfehler und technische Hinweise

Ein häufiges Problem bei längeren thermischen Zyklen ist die unzureichende zusätzliche Wärmeableitung im Bereich des auf der Platine befindlichen Halbleiterrelais. Bei der Montage dieser Platine in engen, abgedichteten Gehäusen mit schlechter Belüftung muss die Umgebungstemperatur überprüft werden, um eine Abschaltung der Open-Collector-Schaltung durch thermische Überlastung zu verhindern.

Tipps zu Inbetriebnahme und Verdrahtung

Um elektrische Störeinflüsse zu vermeiden, vergewissern Sie sich, dass für die Open-Collector-Ausgangsleitungen geschirmte Twisted-Pair-Kabel verwendet werden. Erden Sie die Abschirmung ausschließlich am Empfänger (SPS/Steuerung). Vergewissern Sie sich außerdem, dass alle an den Open-Collector-Ausgang angeschlossenen induktiven Lasten durch externe Dioden unterdrückt werden, um die Schaltkomponenten auf der Platine vor Spannungsspitzen durch Gegen-EMK zu schützen.

Installationsrichtlinien

KRITISCHE WARNUNG: Stellen Sie vor Beginn der Installation oder dem Ausbau der Platine sicher, dass alle AC-Hauptstromleitungen zum Gerätegehäuse vollständig spannungsfrei sind. Warten Sie mindestens 60 Sekunden, damit sich die Kondensatoren des internen Netzteils vollständig entladen können. Arbeiten Sie ausschließlich in einer vollständig gegen statische Elektrizität geschützten Umgebung, um Schäden an den auf der Platine befindlichen Halbleitern durch elektrostatische Entladung (ESD) zu verhindern.

1

Legen Sie ein geerdetes Antistatik-Armband an, bevor Sie das Systemgehäuse öffnen oder die Leiterplattenbaugruppe aus der ESD-Schutzverpackung nehmen.

2

Prüfen Sie die vorhandene Führung zur Ausrichtung der Rückwandkarte. Richten Sie die Platinenkanten präzise an den internen Kartenführungen aus, um einen einwandfreien Eingriff sicherzustellen.

3

Schieben Sie das Modul vorsichtig hinein, bis der mehrpolige Steckverbinder fest in der Buchse der Rückwand sitzt. Ziehen Sie gegebenenfalls die Halteschrauben fest.

4

Schließen Sie die Feldverdrahtung der Hilfsanschlüsse für das SSR und die Open-Collector-Ausgänge an und sichern Sie die Klemmblockverbindungen mit den vorgeschriebenen Drehmomenten.

FAQ

Was ist die Hauptfunktion des Kits 51404453-502?

Diese Leiterplattenbaugruppe dient als Ersatzkit für Aufzeichnung und Steuerung und bietet eine Halbleiterrelaisausgangsschaltung sowie Open-Collector-Signalisierung für industrielle Steuerungsinstrumente.

Unterstützt dieses Modul ältere Aufzeichnungsinstrumente?

Ja, es handelt sich um standardmäßige Ersatzhardware für ausgewählte Honeywell-Rundschreiber-Produktlinien. Lesen Sie im Hardwarehandbuch Ihres Instrumentenmodells nach, um die genaue Steckplatzzuordnung zu bestätigen.

Wie muss ich beim Einbau dieser Karte mit dem Schutz vor elektrostatischer Entladung umgehen?

Tragen Sie stets ein geerdetes ESD-Handgelenkband und verwenden Sie antistatische Werkzeuge. Bewahren Sie die Platine bis unmittelbar vor dem Einbau in ihrer leitfähigen Abschirmhülle auf.

Warum wird eine Abschirmung der Klemmen für den Open-Collector-Ausgang empfohlen?

Die Abschirmung isoliert die digitalen Impulssignale mit niedrigem Strom von benachbarten Hochspannungsleitungen und verhindert transientes Rauschen, das Fehlauslösungen in der Empfängerschleife verursachen könnte.
