Beschreibung

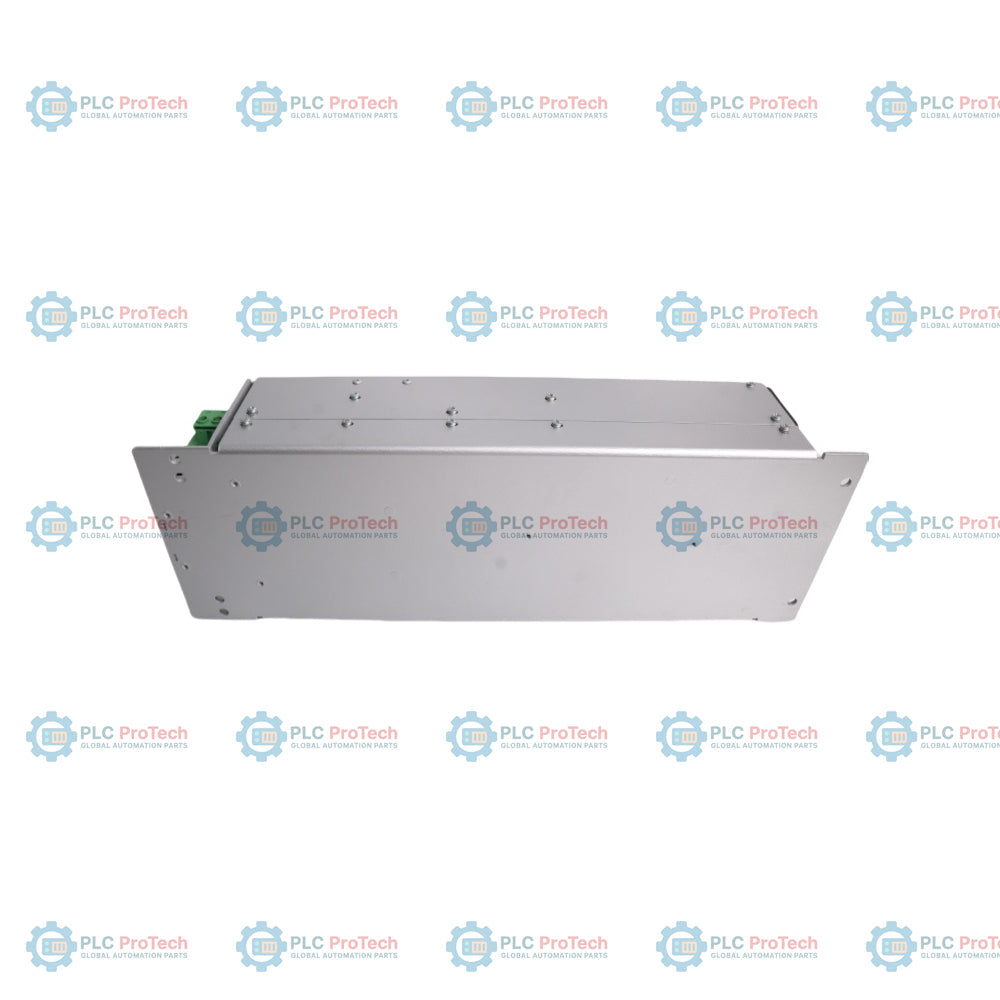

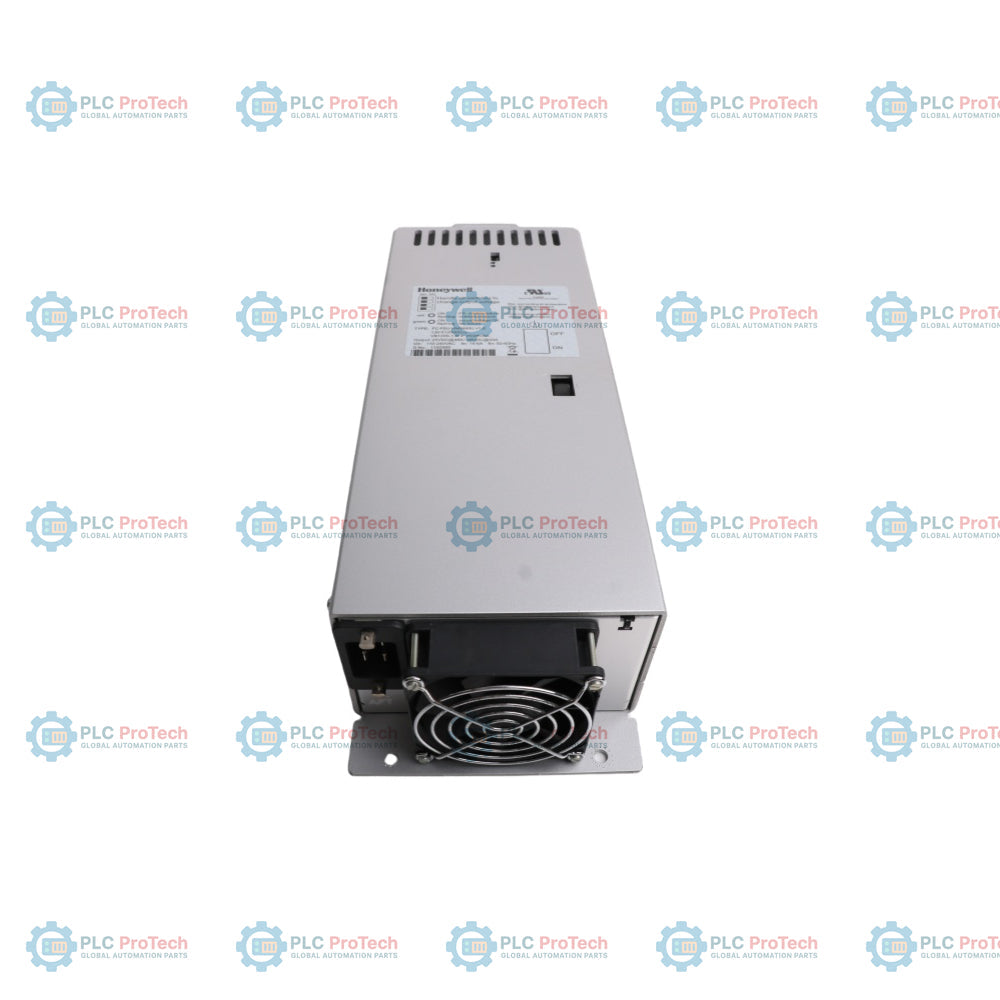

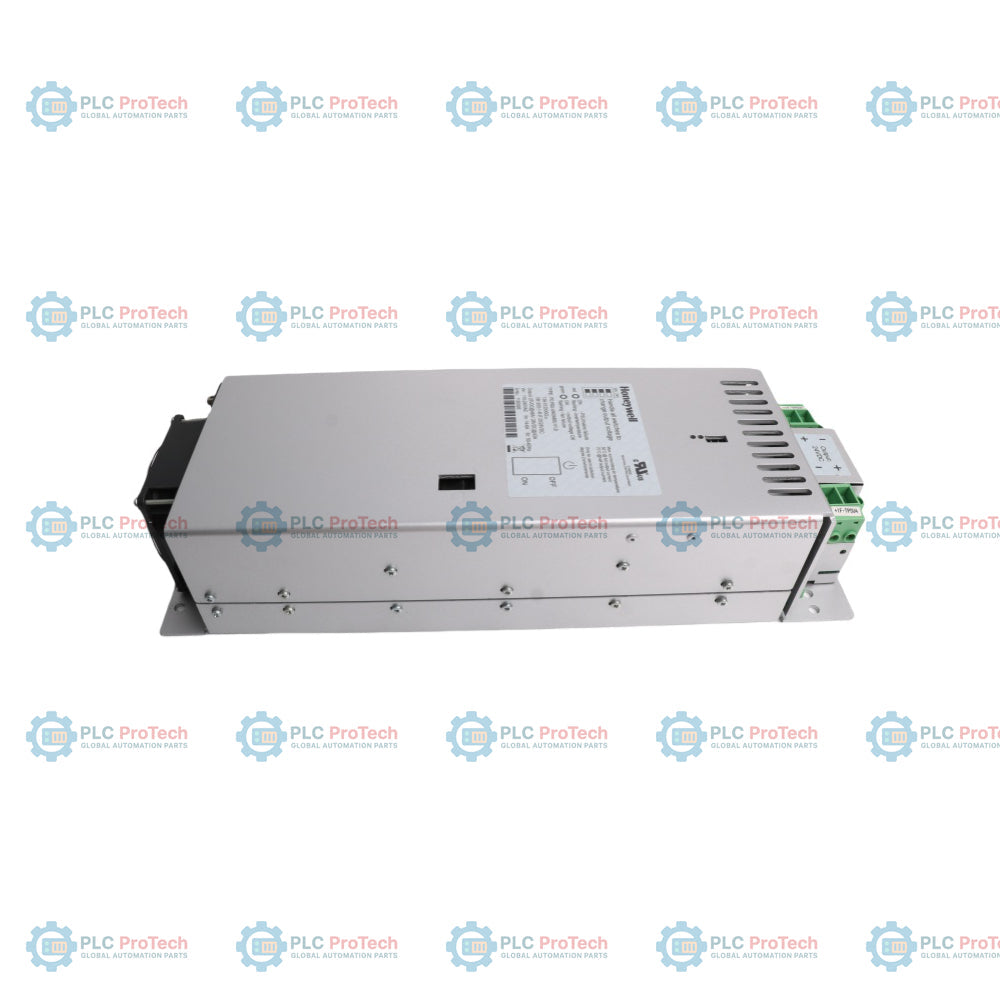

Das Honeywell FC-PSU-UNI2450U V1.0 ist ein universelles Stromversorgungsmodul mit hoher Kapazität, das für kritische sicherheitsgerichtete Systeme (SIS) und industrielle Prozesssteuerungsumgebungen entwickelt wurde. Als zentrale Komponente der Stromverteilung innerhalb der Plattform Honeywell Safety Manager wandelt dieses Modul eingehende AC- oder DC-Netzversorgungen in einen hochpräzise geregelten 24-VDC-Ausgang mit bis zu 50 A um. Es gewährleistet eine stabile und unterbrechungsfreie Stromversorgung für kritische Racks von Sicherheitssystemen, I/O-Module, Prozessoreinheiten und Feldgeräteschleifen.

Der FC-PSU-UNI2450U V1.0 wurde mit Blick auf hohe Fehlertoleranz und Redundanz auf Systemebene entwickelt und ist speziell für hochverfügbare Prozesssicherheitsanwendungen optimiert, darunter Notabschaltungssysteme (ESD), Feuer- und Gassysteme (F&G) sowie Brennermanagementsysteme (BMS). Sein robustes Design minimiert Ausgangswelligkeit und elektrische Störungen und bietet gleichzeitig integrierten Schutz vor Überspannung, Überstrom und thermischer Überlastung.

Die Hardwarearchitektur unterstützt eine parallele Konfiguration, sodass mehrere Stromversorgungseinheiten in redundanten Betriebsarten wie 1+1 oder N+1 betrieben werden können, um einzelne Ausfallpunkte zu vermeiden. Integrierte Zustandsdiagnosen überwachen kontinuierlich die Betriebsparameter und übermitteln Fehlersignale direkt an die Infrastruktur des Safety Manager-Systems. Dadurch werden proaktive Wartung und eine Echtzeitübersicht über den Zustand der Stromversorgung gewährleistet.

Funktionen

• 24-VDC-Ausgang für hohe Ströme: Liefert bis zu 50 A kontinuierliche, geregelte Gleichspannung und erfüllt damit die anspruchsvollen Anforderungen an I/O und Feldstromkreise von Sicherheitssystemen.
• Universelle Eingangskompatibilität: Unterstützt standardmäßige AC- und DC-Versorgungseingänge und ermöglicht eine flexible Integration in verschiedenste Stromversorgungsarchitekturen von Anlagen.
• Unterstützung redundanter Konfigurationen: Für den Parallelbetrieb im Lastteilungsmodus 1+1 oder N+1 ausgelegt, um die Prozessverfügbarkeit und Systembetriebszeit zu maximieren.
• Integrierte Diagnoseausgänge: Verfügt über integrierte Ausgänge zur Zustandsüberwachung, die in die Diagnosesysteme des Safety Manager integriert werden und sofortige Fehlerwarnungen ermöglichen.
• Umfassender elektrischer Schutz: Ausgestattet mit automatischen Schutzmechanismen gegen Überspannung, Ausgangskurzschluss, Überstrom und thermische Belastung.
• Industrielle Zuverlässigkeit für sicherheitskritische Anwendungen: Ausgestattet mit Komponenten in Industriequalität, die für einen hohen Wirkungsgrad und eine stabile Ausgangsspannung bei wechselnden industriellen Temperaturbereichen ausgelegt sind.

Anwendungen

• Notabschaltsysteme (ESD): Liefert zuverlässige Stromversorgung mit hoher Integrität für Sicherheitslogiksysteme und Abschaltmagnete.
• Brand- und Gaserkennungsnetzwerke (F&G): Versorgt Überwachungsschleifen, Flammendetektoren, Gassensoren und Geräte zur Alarmmeldung kontinuierlich mit Strom.
• Brennermanagementsysteme (BMS): Gewährleistet eine stabile 24-VDC-Stromversorgung für kritische Ventilantriebe, Flammenschutzvorrichtungen und Verriegelungsschaltungen von Öfen.
• Turbomaschinensteuerung und -schutz: Liefert saubere Gleichspannung für Vibrationsschalter, Abschaltmagnete und TSI-Schnittstellen-Racks.

Technische Daten

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Inspektion vor der Installation: Prüfen Sie vor der Installation das Modulgehäuse, die Mechanismen der Montageschiene und die Anschlussklemmen visuell auf Transportschäden. Vergewissern Sie sich, dass die Systemmodellnummer (FC-PSU-UNI2450U V1.0) mit den Konstruktionszeichnungen übereinstimmt.
2. Überlegungen zu Schaltschrank und Montage: Montieren Sie das Gerät vertikal in einem dafür vorgesehenen Schaltschrank für Stromversorgung oder System-Rack mit ausreichendem vertikalem Abstand (oben und unten), damit eine ordnungsgemäße Konvektionskühlung und Wärmeableitung gewährleistet sind.
3. Überprüfung der Primärverdrahtung: Stellen Sie sicher, dass die ankommende Haupteinspeisung vollständig getrennt und spannungsfrei ist. Verwenden Sie für die Ausgangsnennleistung von 50 A und die hohen primärseitigen Eingangströme geeignete Leitungsquerschnitte.
4. Schutzerdung: Verbinden Sie die Schutzleiterklemme (PE) mit der Haupterdungsschiene des Schaltschranks, bevor Sie Leitungs- oder Lastverdrahtungen anschließen.
5. Prüfung der Ausgangspolarität: Überprüfen Sie vor dem Einschalten der Last die DC-Polarität an den Ausgangsverteilungsklemmen, um Schäden an empfindlichen nachgeschalteten Sicherheits-I/O-Modulen zu vermeiden.

Inbetriebnahme und Austausch

Empfehlungen für die Inbetriebnahme

1. Spannungsprüfung ohne Last: Legen Sie Eingangsspannung an das Modul an, während die Ausgangslast getrennt ist. Messen Sie die Gleichspannung an den Klemmen, um zu bestätigen, dass sie innerhalb des angegebenen 24-VDC-Bereichs liegt.
2. Überprüfung des Diagnose-Relais: Vergewissern Sie sich, dass die LED „Power OK“ grün leuchtet und die potenzialfreien Diagnosekontakte ihren Zustand ändern, um den Normalbetrieb anzuzeigen.
3. Test des Lastgleichgewichts bei Parallelschaltung: Messen Sie bei der Installation redundanter Einheiten den Ausgangsstrom jeder parallel geschalteten Einheit unter Teillast, um vor der vollständigen Umschaltung des Systems eine ordnungsgemäße Stromaufteilung zu bestätigen.

Überlegungen zum Austausch

1. Sicherheitsabschaltung / Hot-Swap-Protokoll: Prüfen Sie die Systemdokumentation, um zu bestätigen, ob ein Hot-Swap gemäß den schrankbezogenen Regeln für explosionsgefährdete Bereiche und Sicherheitssysteme zulässig ist.
2. Trennung und Entladung: Trennen Sie vor dem Ausbau eines fehlerhaften Moduls beide Eingangsstromzuführungen und die Ausgangstrennschalter. Warten Sie vor dem Arbeiten an der Klemmenverdrahtung mehrere Minuten, damit sich die internen Speicherkondensatoren entladen können.
3. Drehmoment-Nachziehen: Ziehen Sie alle Schraubklemmen für den Eingang und den hochnennstromfähigen DC-Ausgang während der Installation sicher mit dem gemäß den empfohlenen Werksstandards vorgeschriebenen Drehmoment an, um thermische Hotspots mit hohem Widerstand zu vermeiden.
