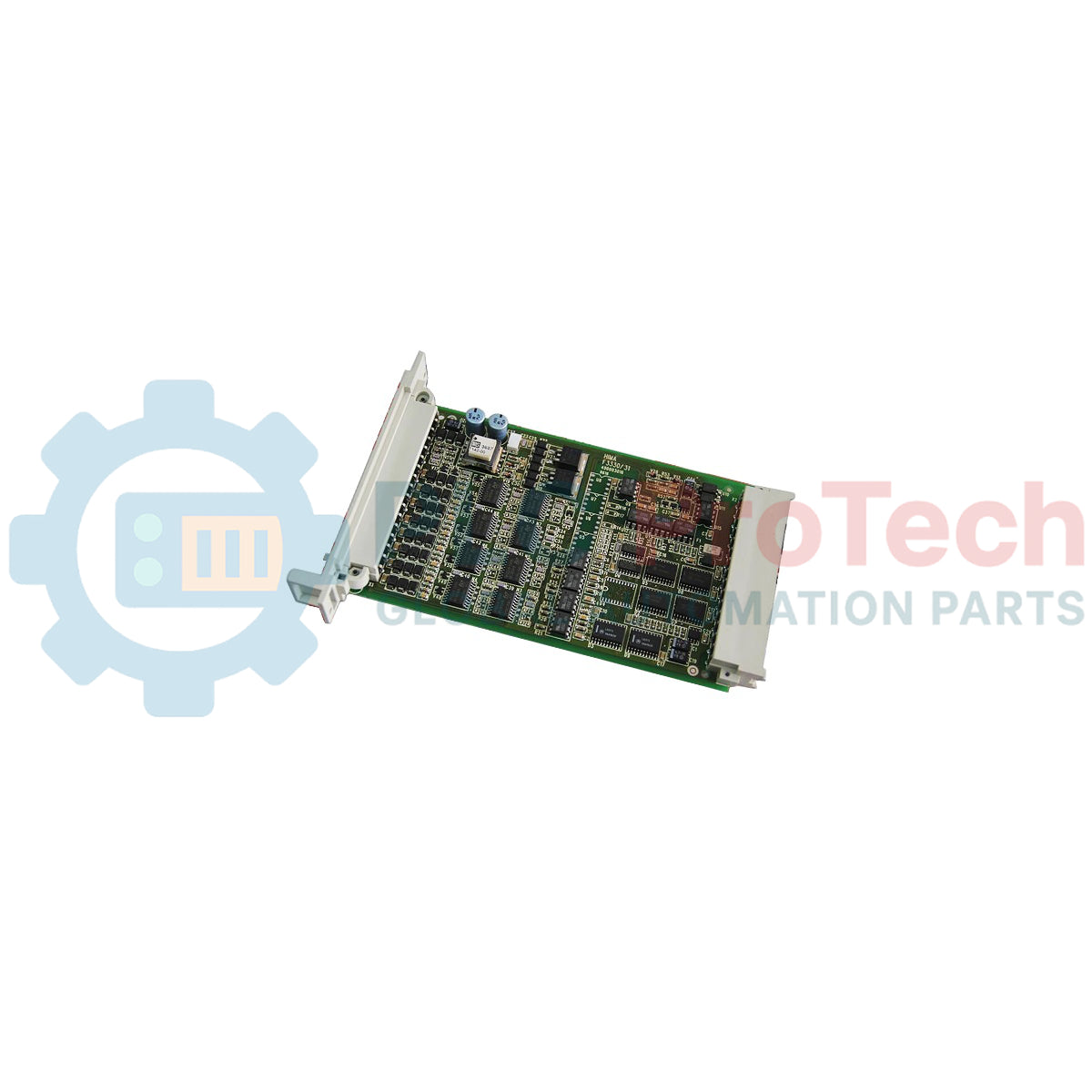

Honeywell FC-TSRO-08UNI Safety Manager Digitaler Ausgang Feldanschlussbaugruppe

Beschreibung

Der Honeywell FC-TSRO-08UNI lässt sich nahtlos in kritische sicherheitstechnische Systeme (SIS) und Architekturen für Notabschaltungen (ESD) integrieren und dient als 8-kanalige digitale Sicherheitsrelaisschnittstelle. Diese Feldanschlusseinheit (FTA) gewährleistet eine äußerst zuverlässige galvanische Trennung, Signalaufbereitung und einen Überstromschutz zwischen Honeywell-Safety-Manager-Controllerkarten und feldseitigen Aktuatorlasten. Das für Anwendungen mit hohen Integritätsanforderungen entwickelte Modul ermöglicht eine robuste Schaltung sowohl von AC- als auch von DC-Stromkreisen und gewährleistet gleichzeitig eine vollständige physische und elektrische Trennung der sicherheitskritischen Kanäle.

Funktionen

• 8 vollständig getrennte Kanäle: Individuelle Relaiskontakte verhindern, dass Fehler zwischen den Kanälen in den Sicherheitskreis übertragen werden.
• Umschaltung von AC und DC: Kann Lastspannungen bis zu 250 V AC oder 250 V DC schalten.
• Integrierter Sicherungsschutz: Jeder Ausgangskanal verfügt über einen eigenen Sicherungsschutz bis 2 A, um zu verhindern, dass Überlastungen im nachgeschalteten Feld interne Komponenten beschädigen.
• Empfindlichkeit beim Schalten kleiner Ströme: Unterstützt eine zuverlässige Überprüfung des Signalzustands mit einem Mindestschaltstrom von 1 mA bei 5 V.
• Robuste Konstruktion für den Industrieeinsatz: Entwickelt, um rauen Umgebungsbedingungen in Schaltschränken von Kontrollräumen und dezentralen Schaltschränken standzuhalten.

Anwendungen

• Schleifentrennung für Notabschaltungssysteme (ESD)
• Ausgangsseitige Gefahrenwarnvorrichtungen für Feuer und Gas (F&G)
• Steuerung kritischer Verriegelungen und von Brenner-Management-Systemen (BMS)
• Galvanische Trennung für Hochspannungs-Magnetventile und Motorschütze

Technische Spezifikationen

Erkenntnisse aus der empirischen Ingenieurpraxis

Alternative Modelle & Kompatibilität

Die Baugruppe dient als Feldschnittstelle für standardmäßige digitale Ausgangsmodule des Honeywell Safety Manager (z. B. der DO-0824-Serie). Obwohl sie als direkte Schnittstelle auf Hardwareebene fungiert, müssen Ingenieure überprüfen, dass das Verbindungskabel (in der Regel das spezielle mehradrige System-zu-FTA-Kabel) exakt zum verwendeten Sicherheitscontrollermodell passt. Der Austausch älterer Nicht-UNI-Module durch die Universalversion standardisiert den Spannungsabfall in den Schleifen Ihrer Sicherheitsnetzwerke.

Anwendungsfehler und technische Hinweise

Beim Schalten induktiver Feldlasten (z. B. robuster Magnetventile oder Spulen mechanischer Schütze) können die internen Relaiskontakte durch induktive Rückschläge schnell erodieren. Um die Lebensdauer der integrierten Sicherheitsrelais im Feld zu maximieren, installieren Sie stets externe Unterdrückungselemente (z. B. RC-Löschglieder für AC-Lasten oder Freilaufdioden für DC-Lasten) direkt an den Anschlusspunkten der induktiven Last, anstatt sich ausschließlich auf die interne Absicherung der FTA zu verlassen.

Tipps für Inbetriebnahme und Verdrahtung

Stellen Sie sicher, dass die Schleifenprüfung bei vollständig eingeschalteter System-Backplane durchgeführt wird, um zu bestätigen, dass die Anzugsspannungsschwelle des Relais von 19,2 VDC stabil erreicht wird. Bei erheblichen Spannungsabfällen in der Steuerleitung über lange Strecken können die Relais möglicherweise nicht zuverlässig halten, was zu intermittierenden Diagnosen von Sicherheitsabschaltungen in den Systemereignisprotokollen führt.

Installationsrichtlinien
