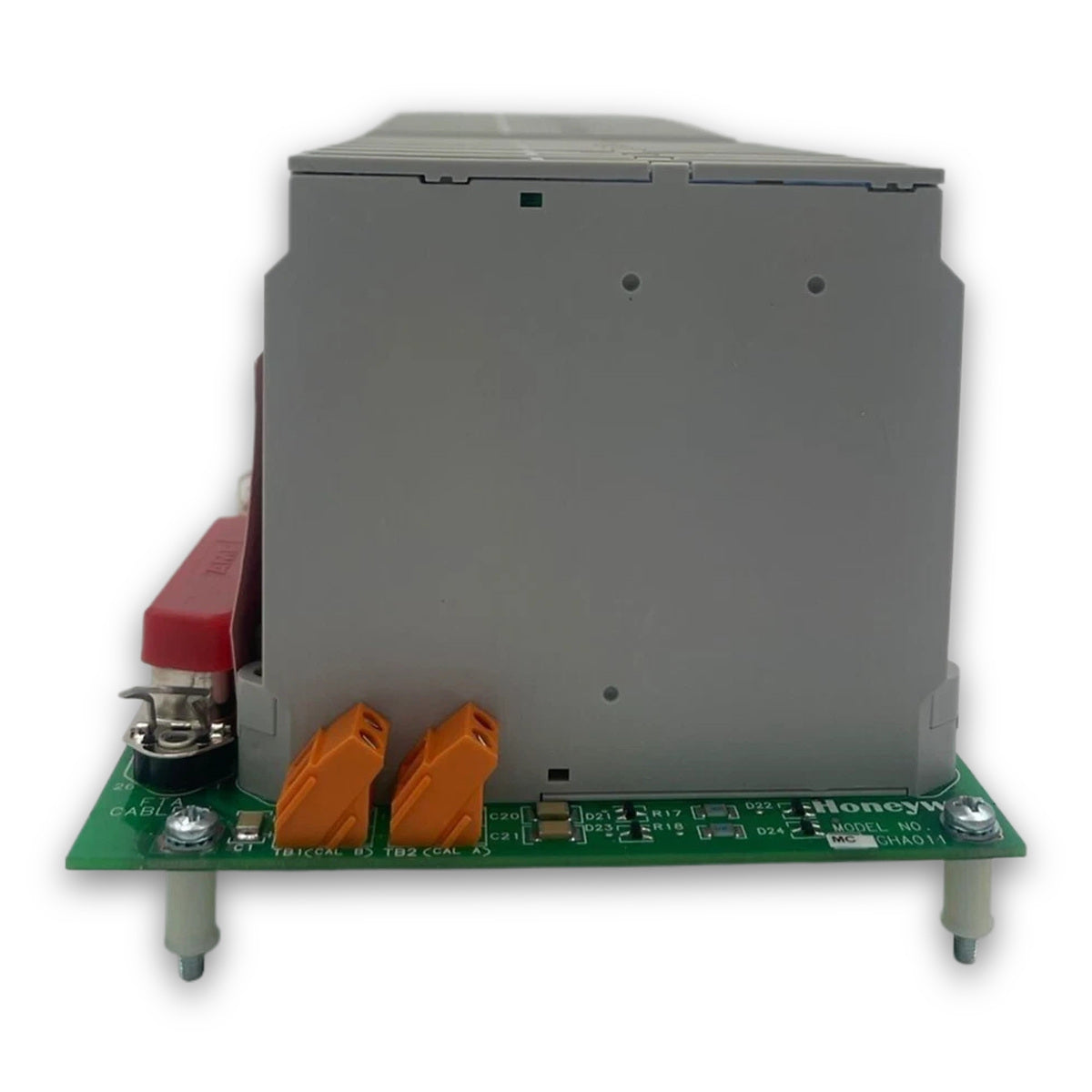

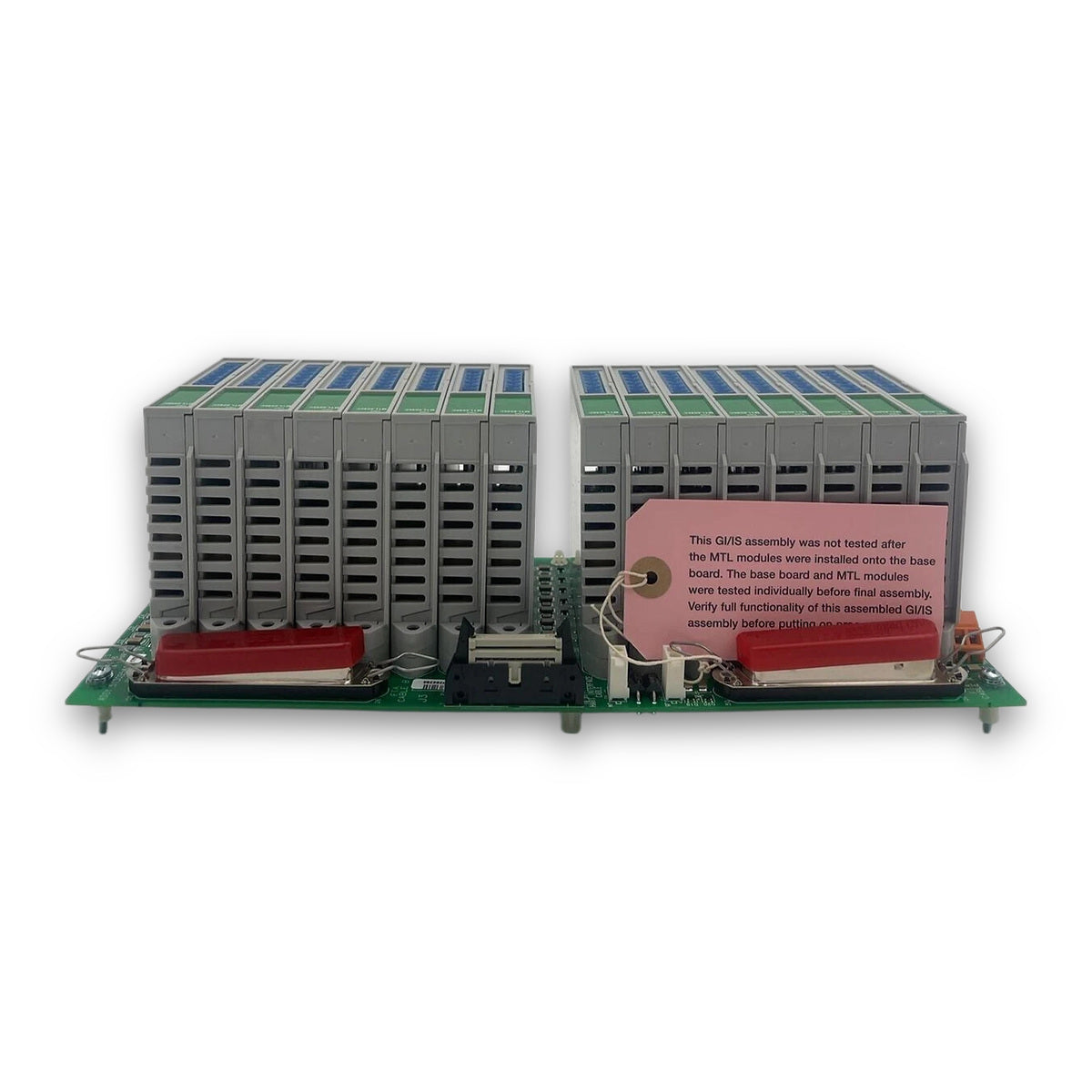

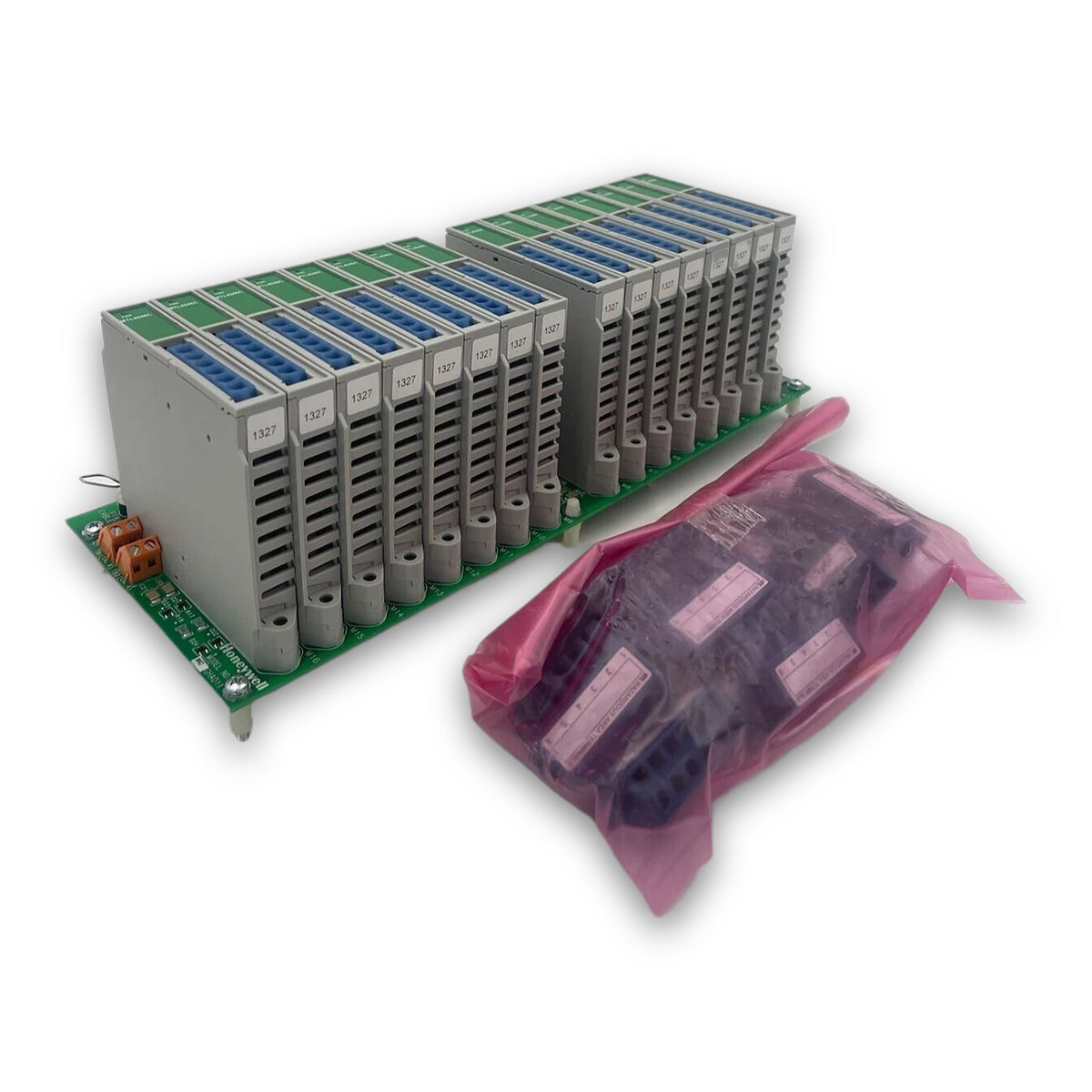

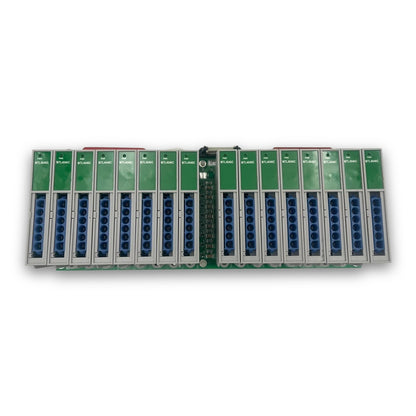

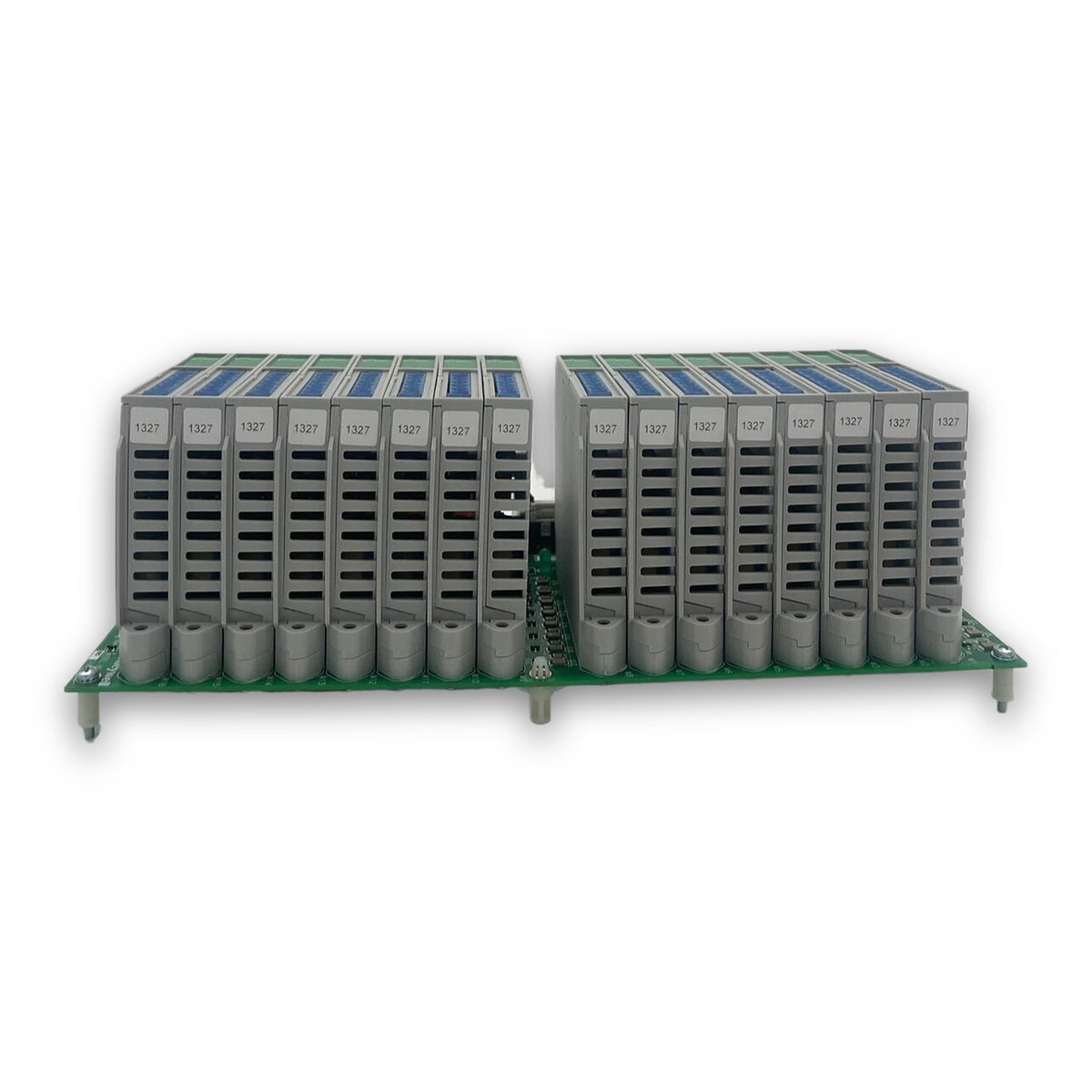

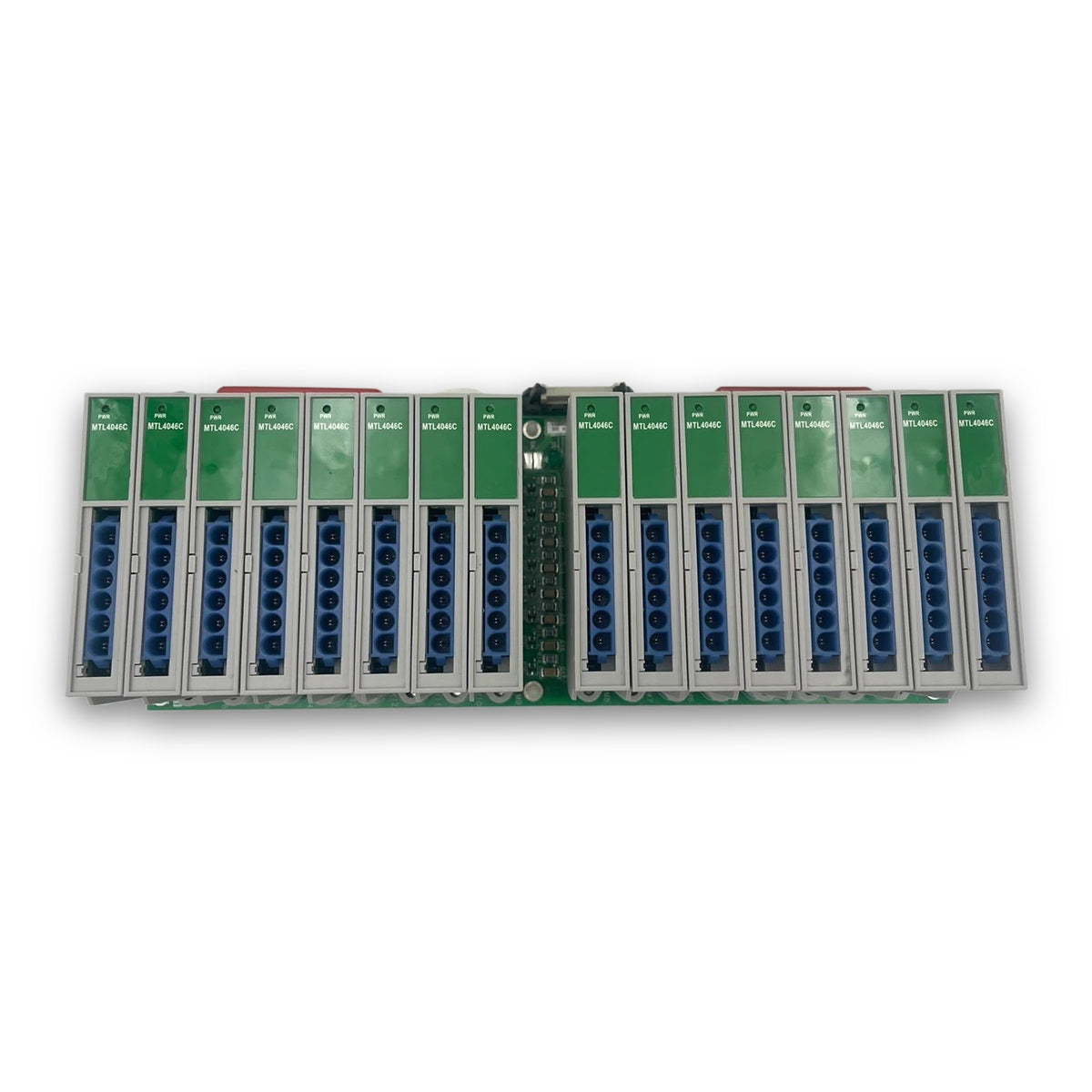

Honeywell MC-GHAO11 51309540-175 TotalPlant galvanisch isolierte Analogausgangs-FTA

Beschreibung

Der Honeywell MC-GHAO11 51309540-175 ist eine 16-kanalige, galvanisch getrennte, eigensichere Feldanschlussbaugruppe (GI/IS FTA) zur Verarbeitung analoger Ausgangssignale in Honeywell-TotalPlant-Solution-(TPS-)Steuerungssystemen. Zusammen mit dem 16-Punkt-Analogausgangsprozessor (IOP) Honeywell MC-PAOY22 oder MU-PAOY22 leitet dieses Modul 4-20-mA-Steuersignale von Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) und Enhanced High Performance Process Manager (EHPM) an Feldaktoren, Regelventile und Stellungsregler in explosionsgefährdeten Bereichen weiter.

Diese konform beschichtete Baugruppe (gekennzeichnet durch das Präfix „MC-“) ist für die Installation in rauen Industrieumgebungen mit hoher Luftfeuchtigkeit oder atmosphärischen Schadstoffen (ISA-Klassifizierung G3/GX) ausgelegt. Der Honeywell MC-GHAO11 51309540-175 verfügt über spezielle Anschlüsse und eine integrierte Filterung für ein externes HART-Subsystem, sodass die bidirektionale digitale HART-Kommunikation übertragen werden kann, ohne die analogen TPS-Steuerkreise zu beeinträchtigen.

Mit seiner Baugröße-B-Ausführung und Klemmanschlüssen für die Feldverdrahtung unterstützt der Honeywell MC-GHAO11 51309540-175 eine 1:1-IOP-Redundanz und gewährleistet so eine kontinuierliche automatische Steuerung während der Wartung des Moduls oder bei Prozessorumschaltungen. Im Gegensatz zu standardmäßigen Feldanschlussbaugruppen für Analogausgänge ist der MC-GHAO11 speziell für galvanisch getrennte, eigensichere Stromkreise ausgelegt und verfügt nicht über Anschlüsse für eine manuelle Standby-Einheit.

Funktionen

• Bietet 16 galvanisch getrennte 4-20-mA-Ausgangskanäle für Feldgeräte in eigensicheren und explosionsgefährdeten Anwendungen.
• Enthält integrierte Anschlüsse für das HART-Subsystem und integrierte Rauschfilter, um Signalstörungen zwischen der digitalen HART-Kommunikation und den TPS-Steuersignalen zu verhindern.
• Unterstützt 1:1-I/O-Redundanz in Kombination mit redundanten Analogausgangsprozessoren MC-PAOY22 oder MU-PAOY22.
• Konstruktion mit schutzlackierter Leiterplatte, ausgelegt für korrosive Umgebungsbedingungen der Klasse G3/GX.
• Ausgestattet mit Schraubklemmenblöcken mit Klemmverbindung für Feldverdrahtungen bis 14 AWG (1,6 mm).
• CE-gekennzeichnet gemäß den europäischen Installationsnormen für industrielle Steuergeräte.
• Bietet eine maximale konforme Ausgangsspannung von 17,4 V und unterstützt ohmsche Lasten bis zu 870 Ohm bei 20 mA.

Anwendungen

• Ansteuerung von 4-20-mA-Regelventilen, I/P-Umsetzern und drehzahlgeregelten Antrieben in explosionsgefährdeten Anlagenbereichen der Klasse 1 Division 1 oder CENELEC-Zone 0.
• Integration HART-fähiger intelligenter Stellungsregler und Feldaktoren mit TPS-, HPM- und EHPM-Controller-Hardware.
• Hochverfügbare industrielle Prozessregelkreise, die redundante I/O-Verarbeitung und galvanische Signaltrennung erfordern.

Technische Daten

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Überprüfen Sie, dass die Hardware-Teilenummer Honeywell MC-GHAO11 51309540-175 und die Einstufung der Konformbeschichtung den Anforderungen der Systemtechnik entsprechen.
2. Schalten Sie die Logikversorgung und die Feldversorgung des Schaltschranks aus, bevor Sie das FTA-Modul aus der Standard-Montageschiene installieren oder entfernen.
3. Befestigen Sie die FTA der Größe B sicher in der vorgesehenen FTA-Montagewanne des Schaltschranks mit Standard-Montagezubehör von Honeywell.
4. Verbinden Sie das Systemschnittstellenkabel zwischen der FTA und dem entsprechenden Rückwandstecker der MC-PAOY22-Analogausgangsprozessorkartei.
5. Verlegen Sie die Feld-Ausgangssignalkabel getrennt von Hochspannungswechselstromleitungen und schließen Sie die Leiter mit den Schraubklemmen mit Druckbügel an.
6. Überprüfen Sie die Anschlüsse für Schutzleiter und Erdung gemäß den Verdrahtungsstandards für explosionsgefährdete Bereiche und den Richtlinien des OEM.

Empfehlungen für Inbetriebnahme / Austausch

1. Beim Austausch eines vorhandenen Geräts müssen Sie bestätigen, dass die Ersatzplatine das Symbol für die MC-GHAO11-Konformbeschichtung zum Schutz in rauen Umgebungen trägt.
2. Prüfen Sie den Widerstand des Feldregelkreises, um sicherzustellen, dass die gesamte angeschlossene Last 870 Ohm pro Kanal nicht überschreitet.
3. Wenn HART-Kommunikationsfilter verwendet werden, stellen Sie sicher, dass die Kabelverbindungen des externen HART-Subsystems ordnungsgemäß eingesteckt sind.
4. Schalten Sie die Logikversorgung des Schaltschranks ein und beobachten Sie die Status-LEDs am zugehörigen MC-PAOY22-IOP, um eine normale Kommunikation und das Ausbleiben von Fehleranzeigen zu bestätigen.
5. Führen Sie vor der Rückführung des Regelkreises in den Automatikbetrieb eine kanalweise Überprüfung des Ausgangsstroms durch.

Konformität und Zertifizierungen
