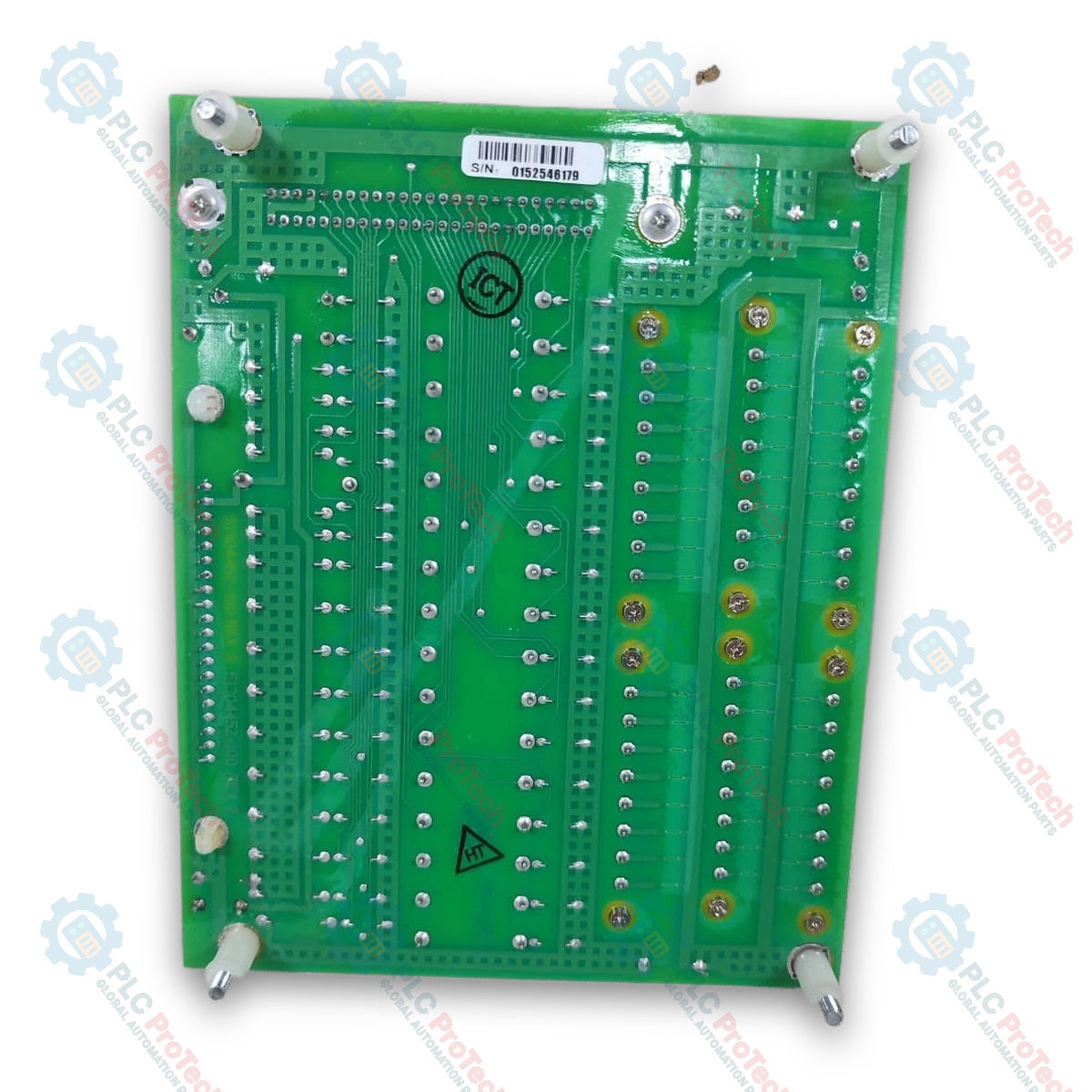

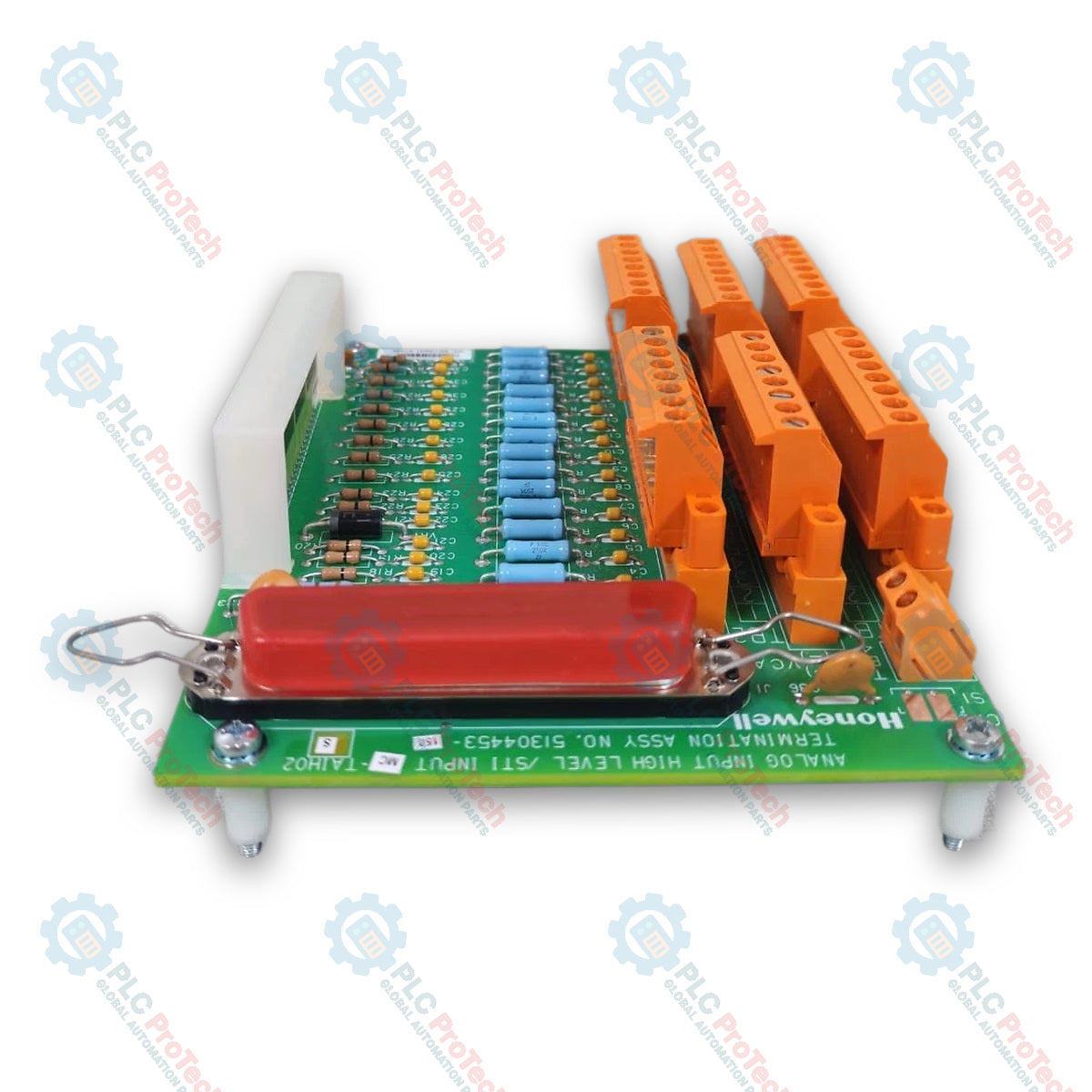

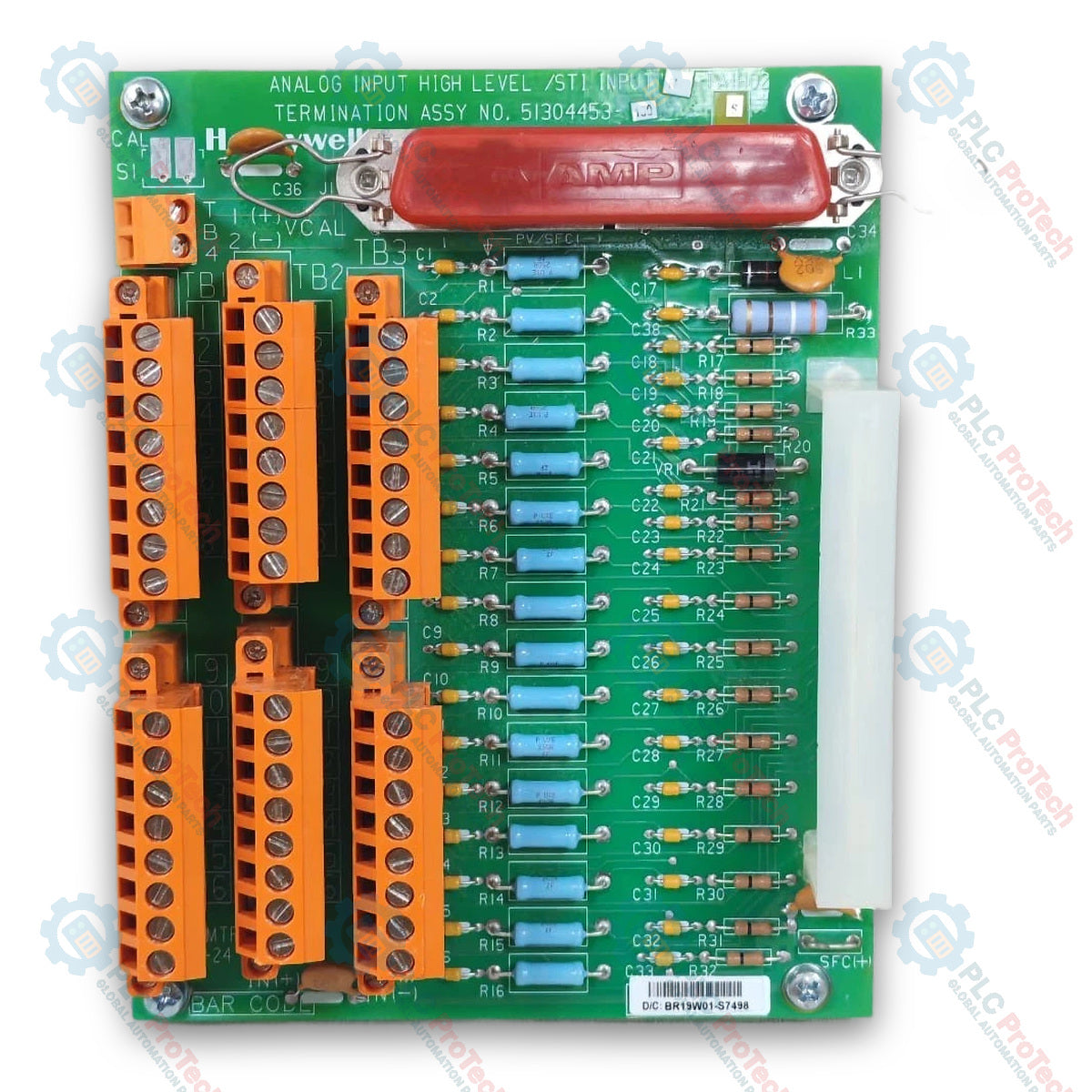

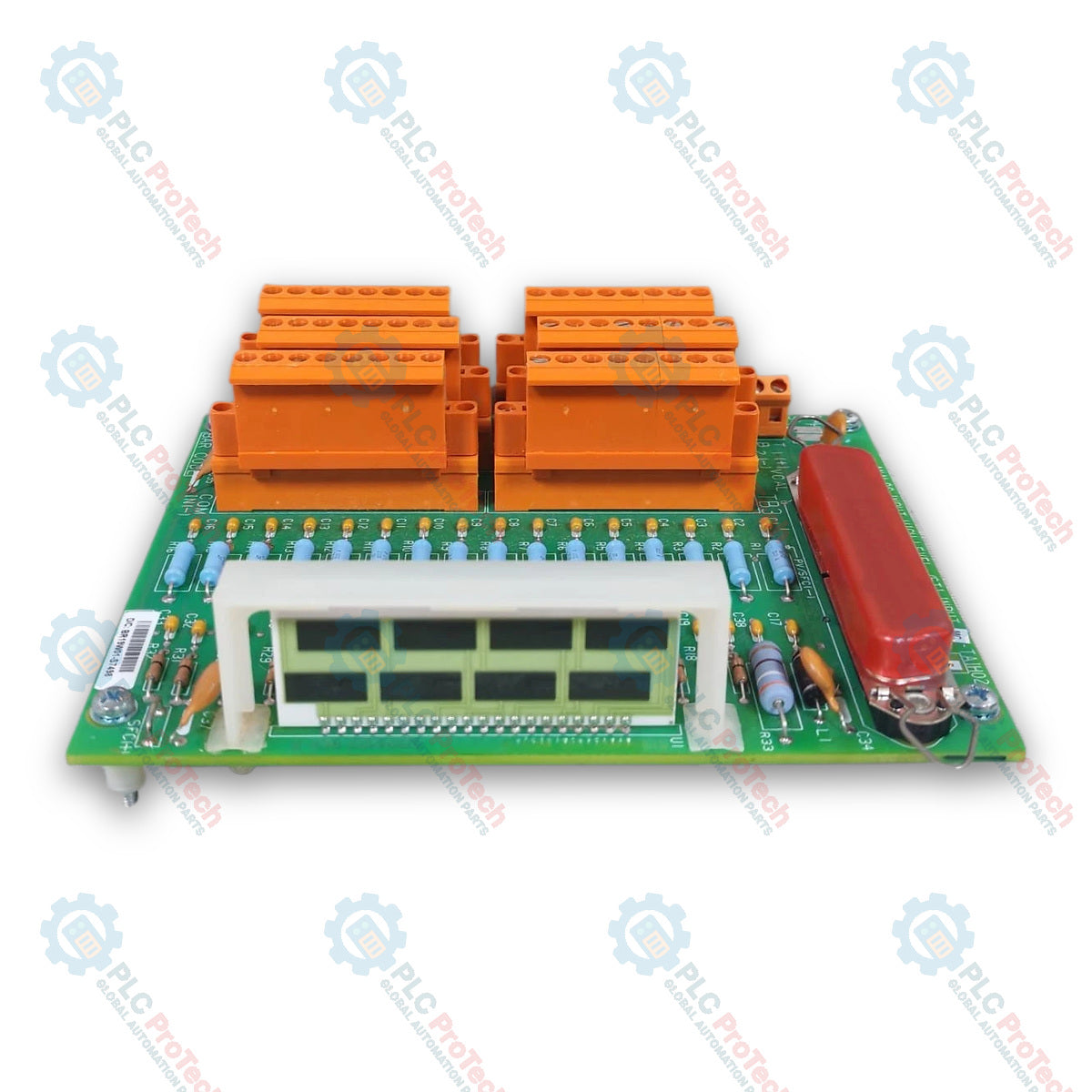

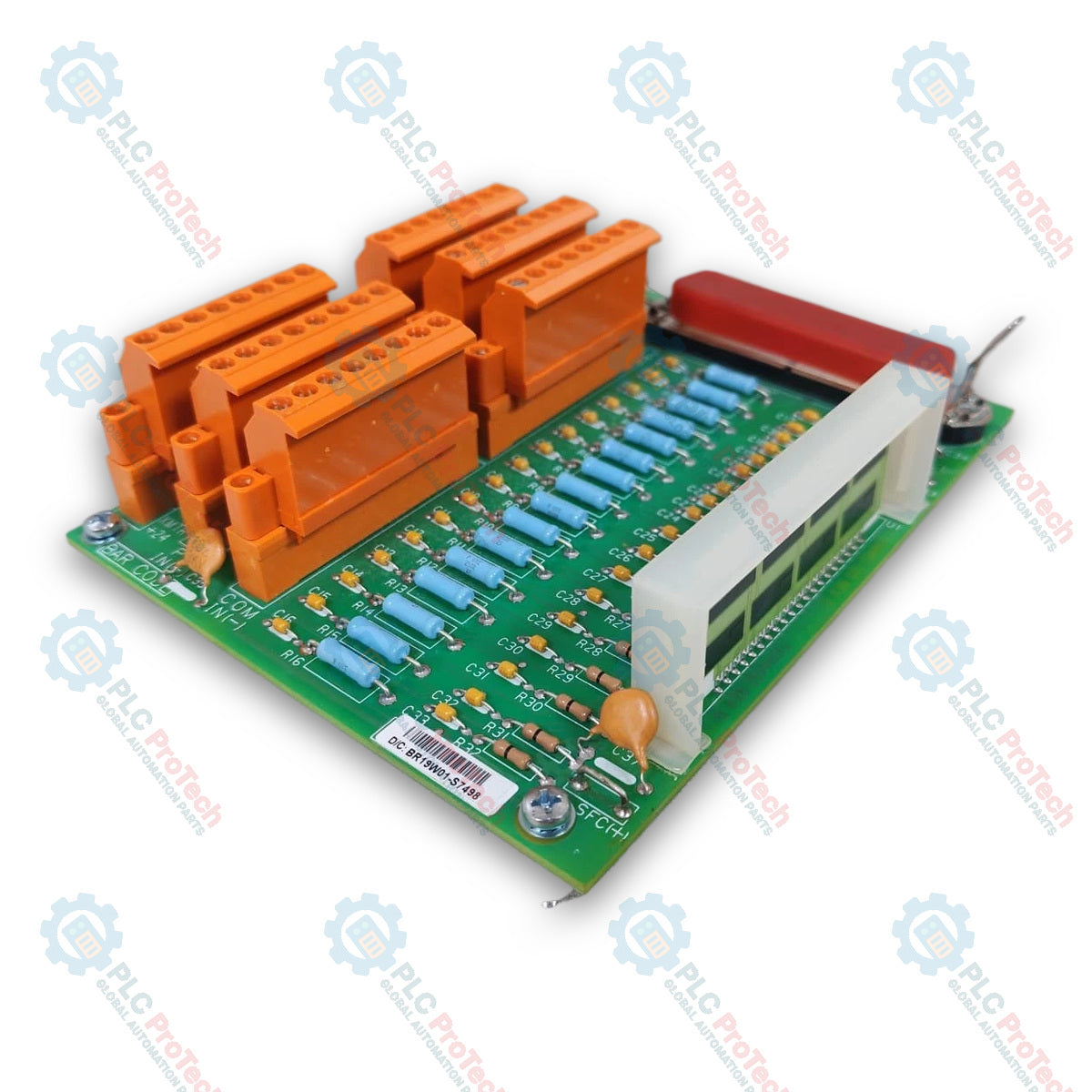

Honeywell MC-TAIH02 51304453-150 TPS-Prozessmanager-Hochpegel-Analog-Eingang/STI-FTA

SKU MC-TAIH02 51304453-150

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Honeywell
Produkt-Nr.: MC-TAIH02 51304453-150
Herkunftsland:Vereinigte Staaten
Produkttyp: Analogeingangs-/STI-FTA-Modul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 450g
Abmessungen: 12,0 cm x 12,0 cm x 5,0 cm (W x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Das Honeywell MC-TAIH02 ist eine Feldanschlussbaugruppe (FTA) für analoge Eingänge mit hohem Pegel und die Schnittstelle intelligenter Messumformer, die für die Terminierung von Prozesssignalen und die Anbindung der Feldverdrahtung innerhalb von TotalPlant Solution (TPS) Process-Manager-Systemen entwickelt wurde.

Merkmale

Unterstützt bis zu 16 differentielle Eingangskanäle für analoge Spannungs-/Stromsignale oder die digitale Kommunikation mit intelligenten Messumformern.
Integrierte Widerstands-Strombegrenzung (145 Ohm, nicht abgesichert) zur Aufbereitung der Messumformerversorgung bei der Anbindung in explosionsgefährdeten Bereichen der Klasse 1, Division 2.
Ausgestattet mit Anschlussklemmen vom Kompressionstyp, die Drahtquerschnitte bis 14 AWG (~1,6 mm) aufnehmen können.
Unterstützt eine kompakte Bauform der Baugröße A für eine effiziente Nutzung des Schaltschrankplatzes.
Mit standardmäßiger Schutzbeschichtung für den Einsatz in rauen Umgebungen und zum Korrosionsschutz.

Anwendungen

Feldanschlüsse für analoge Spannungs- und Stromschleifen mit hohem Pegel
Verdrahtung von Feldgeräten mit Smart-Transmitter-Schnittstelle (DE-Protokoll)
E/A-Subsysteme des Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) und Enhanced High Performance Process Manager (EHPM)

Technische Daten

Parameter	Spezifikation
Hersteller	Honeywell
Modellnummer	MC-TAIH02
Teilenummer	51304453-150
Entsprechendes Basismodell	MU-TAIH02 (mit Schutzbeschichtung)
Anzahl der Kanäle	16 differentielle Kanäle
Kompatible IOP-Module	MC-PAIH03, MU-PSTX03
Eingangssignaltypen	Spannung, Strom (2-adrig oder eigenversorgt), Honeywell-DE-Protokoll
Aufbereitung der Messumformerversorgung	Widerstandsbegrenzt (145 Ohm, nicht abgesichert)
Typ des Anschlussklemmenblocks	Kompressionstyp
Maximale Drahtgröße	14 AWG (~1,6 mm)
FTA-Baugröße	Baugröße A
Umgebungsschutz	Mit Schutzbeschichtung (G3 / Einstufung für raue Atmosphären)
Stoßspannungsfestigkeit	ANSI/IEEE C37.90.1-1978

Installationsrichtlinien

Anschluss der Feldverdrahtung: Führen Sie die Feldverdrahtung zu den Kompressionsklemmen und stellen Sie sicher, dass die Leiter 14 AWG (~1,6 mm) nicht überschreiten.
Systemreferenz für den gemeinsamen Anschluss: Der niederohmige Eingangsanschluss ist normalerweise über eine Drahtbrücke an der FTA mit dem gemeinsamen Systemanschluss verbunden. Diese kann entfernt werden, sofern die Grenzwerte für die Gleichtaktspannung eingehalten werden.
Kabelführung: Verbinden Sie die FTA mit dem entsprechenden Eingangs-/Ausgangsprozessor (IOP) über zugelassene Honeywell-FTA-Kabel mit einer Länge von bis zu 50 Metern.
Korrosionsschutz: Stellen Sie bei der Installation in Prozessumgebungen ohne G1-Einstufung die Unversehrtheit der Schutzbeschichtung sicher.

FAQ

Welche Input-Output-Prozessoren sind mit der FTA kompatibel?

Die FTA wird direkt mit dem analogen High-Level-Eingangsprozessor MC-PAIH03 und dem Smart-Transmitter-Schnittstellenprozessor MU-PSTX03 verbunden.

Für welchen Kabelquerschnittsbereich ist der Klemmenblock geeignet?

Die Klemmblöcke mit Crimp-Anschluss eignen sich für Feldverdrahtungen bis 14 AWG bzw. etwa 1,6 mm.

Wie wird die Spannungsaufbereitung für Feldtransmitter bereitgestellt?

Die Spannungsaufbereitung für Feldtransmitter erfolgt über nicht abgesicherte, durch Widerstände strombegrenzte 145-Ohm-Stromkreise, die für Schnittstellen der Klasse 1, Division 2 geeignet sind.
