Beschreibung

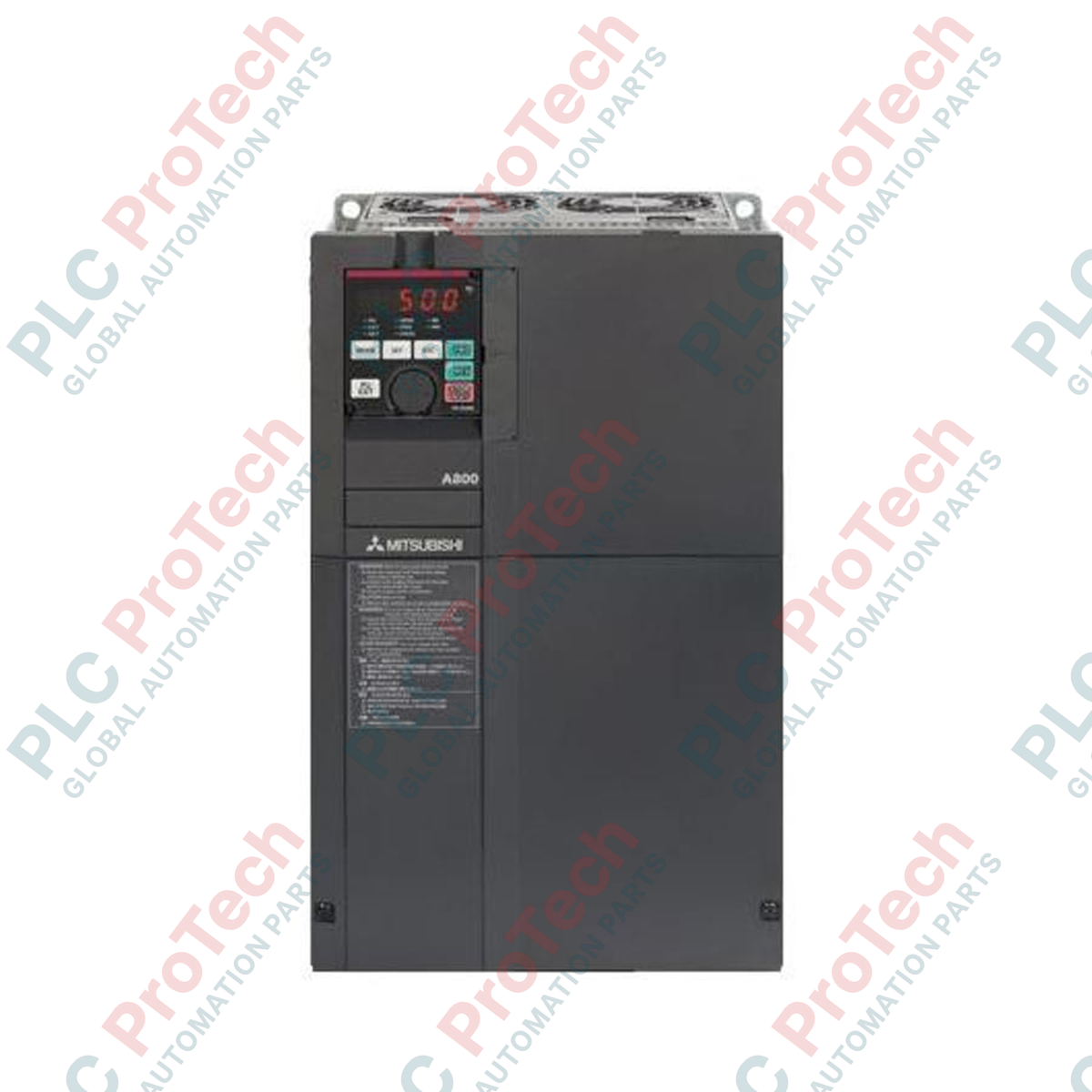

Der für hoch anspruchsvolle industrielle Automatisierungsanwendungen entwickelte Frequenzumrichter Mitsubishi Electric FR-A840-03610-2-60 bietet als Teil der hochwertigen FR-A800-Serie eine fortschrittliche Drehzahl-, Drehmoment- und Vektorregelung. Dieser leistungsstarke dreiphasige Wechselrichter ist als Standardmodell mit einer speziellen Schutzlackbeschichtung der Leiterplatten (Klasse 3C2) für eine höhere Umweltbeständigkeit unter rauen Betriebsbedingungen ausgeführt, verfügt jedoch nicht über beschichtete Leiter. Dank einer anpassungsfähigen Architektur mit mehreren Nennwerten optimiert er die Leistung über verschiedene Betriebszyklen hinweg und gewährleistet eine robuste Motorsteuerung sowie minimierte Ausfallzeiten bei komplexen Systemintegrationen.
Merkmale
-
Schutzlackbeschichtung (3C2): Verbesserter Schutz vor Staub, Feuchtigkeit und korrosiven atmosphärischen Gasen.
-
Flexibilität durch mehrere Nennwerte: Vier integrierte Überlastnennwerte (SLD, LD, ND, HD) zur Anpassung an spezifische Lastcharakteristika.
-
Erweiterte Vektorregelung: Unterstützt die reale sensorlose Vektorregelung (RSV) und die sensorlose PM-Vektorregelung für eine präzise Drehmomentleistung.
-
Energiespartechnologie: Die optimale Erregungsregelung maximiert die Motoreffizienz und minimiert den Energieverbrauch.
-
Umfassende Sicherheitsfunktionen: Integrierte STO-Sicherheitseingänge (Safe Torque Off), die globalen Sicherheitsstandards entsprechen.
Anwendungen
- Wasser- und Abwasserpumpennetzwerke mit hoher Kapazität.
- Industrielle Lüftersysteme und Luftaufbereitungsanlagen mit Anforderungen an variables Drehmoment.
- Extruder, Mischer und Schwerlast-Fördersysteme.
- Hebe-, Kran- und Materialtransportsysteme, die ein hohes Anlaufmoment erfordern.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Mitsubishi Electric |
| Modellcode |
FR-A840-03610-2-60 |
| Serie |
FR-A800-Serie |
| Spannungsklasse |
400-V-Klasse (Dreiphasig 380 V bis 500 V AC, 50/60 Hz) |
| Nennstrom SLD |
361 A (Super Light Duty) |
| Nennstrom LD |
310 A (Light Duty) |
| Nennstrom ND |
260 A (Normal Duty) |
| Nennstrom HD |
216 A (Heavy Duty) |
| Aufbau/Funktionalität |
Standardmodell (Typ 0) |
| Leiterplattenbeschichtung |
Mit Schutzlackbeschichtung (IEC 60721-3-3 Klasse 3C2) |
| Beschichteter Leiter |
Ohne Beschichtung |
| Kühlmethode |
Zwangsluftkühlung |
| Betriebstemperatur |
-10 °C bis +50 °C (frostfrei, entsprechend der Nennlastkapazität) |
| Versandgewicht (berechnet) |
80,0 kg |
Anschlüsse und Schnittstellen
| Klemmen-Gruppe |
Beschreibung & Zuordnung |
| R/L1, S/L2, T/L3 |
Dreiphasige AC-Netzeingangsklemmen |
| U, V, W |
Dreiphasige AC-Ausgangsanschlüsse zum Motor |
| STF / STR |
Digitale Eingangsbefehle für Vorwärtsstart / Rückwärtsstart |
| SD / PC |
Gemeinsamer Anschluss für Kontakteingang / Externe Transistor-Stromquelle (24 V DC) |
| A1, B1, C1 |
Relaisausgangsklemmen (Anzeige des Fehlerausgangs) |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Beim Ersetzen eines älteren Umrichters der Legacy-Serie, beispielsweise der FR-A740-Serie, ist zu beachten, dass die Konfigurationen der Steuerklemmen weitgehend kompatibel sind, die Positionen und Abmessungen der Klemmenblöcke jedoch abweichen können. Das Suffix "-2-60" kennzeichnet, dass dieser Antrieb über eine spezielle 3C2-Schutzbeschichtung der Leiterplatten verfügt; es handelt sich um einen direkten, robusten Ersatz für standardmäßige Varianten ohne Beschichtung, beispielsweise die Basisversion FR-A840-03610, ohne dass Anwendungsparameter oder Schaltschrankkonfigurationen geändert werden müssen.
Anwendungsfehler und technische Hinweise
Bei der Nennleistung 361A für Super Light Duty reagiert der Antrieb sehr empfindlich auf Phasenunsymmetrien der Eingangsspannung. Stellen Sie sicher, dass die netzseitige Spannungsabweichung zwischen den Phasen 3 % nicht überschreitet, um eine lokale Überhitzung der Eingangsgleichrichterbrücke zu verhindern. Da dieses Modell keine beschichteten Leiter aufweist, sollte diese spezifische Konfiguration nicht in Umgebungen mit aktiver direkter Einwirkung von Schwefelwasserstoff eingesetzt werden, sofern das Hauptgehäuse nicht mindestens nach IP54 abgedichtet ist und externe Wärmetauscher verwendet.
Tipps für Inbetriebnahme und Verdrahtung
Überprüfen Sie vor dem Einschalten der Steuerstromkreise des Antriebs die Stellung des Schiebeschalters auf der Steuerklemmenplatine, um korrekt zwischen den Logikzuständen SINK (NPN) und SOURCE (PNP) zu wählen. Eine falsche Auswahl kann zu Schäden an der internen Steuerplatine oder zu unerwartetem Verhalten der Digitaleingänge führen. Halten Sie die Leitungen der Steuersignale mindestens 30 cm von den leistungsführenden Motorleitungen getrennt und kreuzen Sie sie nur im rechten Winkel, um elektromagnetische Störungen (EMI) zu minimieren.
Installationsrichtlinien
KRITISCHE WARNUNG: HOCHSPANNUNGSGEFAHR
Trennen Sie alle elektrischen Stromquellen, bevor Sie die mechanische Installation oder interne Verdrahtung durchführen. Vergewissern Sie sich, dass die LED-Anzeige für die Ladung des Gleichspannungszwischenkreises an der Frontabdeckung vollständig erloschen ist, und messen Sie mit einem kalibrierten Voltmeter die Spannung zwischen den Klemmenblöcken P/+ und N/-, um sicherzustellen, dass sie unter 45 V DC liegt. Die Nichtbeachtung des Entladeverfahrens kann zu einem katastrophalen Stromschlag oder tödlichen Verletzungen führen.
1
Montieren Sie den Umrichter senkrecht an einer stabilen, nicht brennbaren vertikalen Montageplatte. Stellen Sie oberhalb und unterhalb des Geräts mindestens 10 cm freien vertikalen Abstand sicher, damit die Zwangskühlungsventilatoren ungehindert Luft zuführen können.
2
Verbinden Sie die dedizierte Erdungsklemme über einen Leiter mit großem Querschnitt, der den örtlichen Elektrovorschriften entspricht, mit dem Haupterdungspunkt des Systems, um hochfrequente Ableitströme zu reduzieren.
3
Verbinden Sie die Klemmen für die Netzhauptversorgung (R/L1, S/L2, T/L3) und die Motorausgangsklemmen (U, V, W) mit passend dimensionierten Kabelschuhen, die exakt mit den vom Hersteller angegebenen Anzugsdrehmomenten festgezogen werden.
