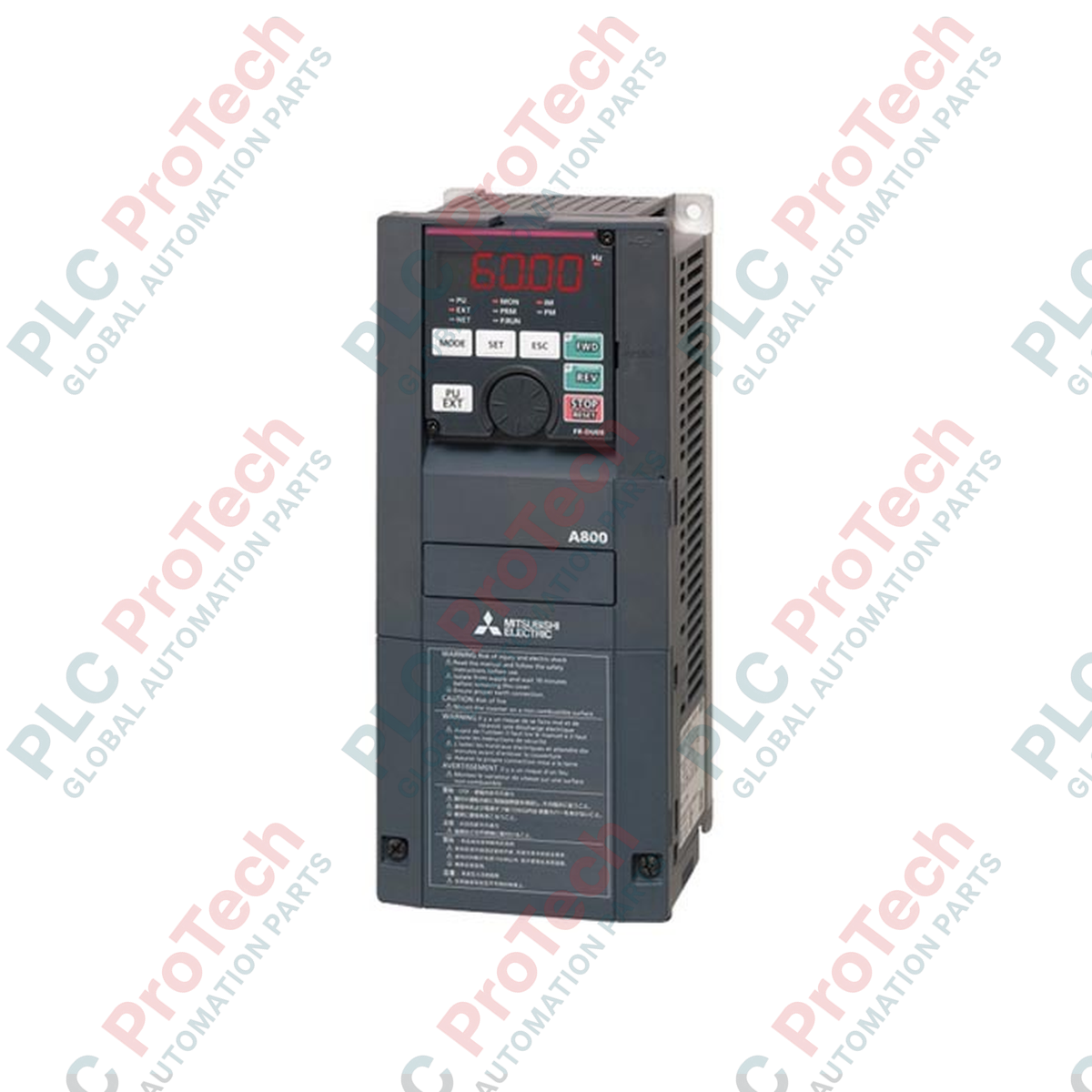

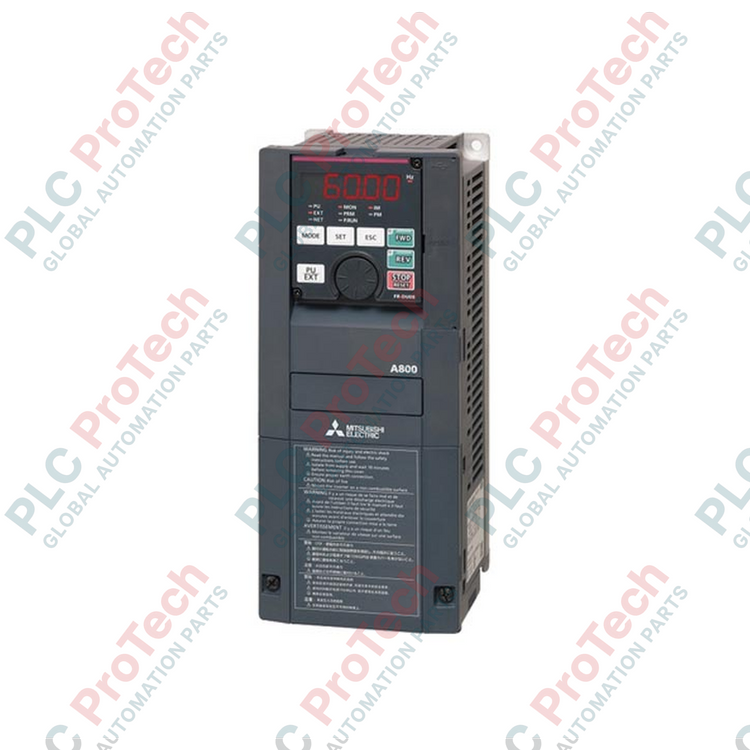

Mitsubishi Electric FR-A840-15K-1 FR-A800-Serie Frequenzumrichter

Mitsubishi Electric FR-A840-15K-1 FR-A800-Serie Frequenzumrichter

Nur noch 10 Artikel auf Lager verfügbar
  • Hersteller: Mitsubishi Electric

  • Produkt-Nr.: FR-A840-15K-1

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Frequenzumrichter

  • Zahlung: T/T, Western Union

  • Gewicht: 9500g

  • Abmessungen: 220 mm x 300 mm x 190 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Menge
Vollständige Details anzeigen

Beschreibung

Der für die Schwerindustrie entwickelte Mitsubishi Electric FR-A840-15K-1 ist ein leistungsstarker Frequenzumrichter für hohes Drehmoment und präzise Drehzahlregelung. Als Teil der Spitzenserie FR-A800 verfügt dieser dreiphasige Umrichter über fortschrittliche Vektorregelungsalgorithmen zur äußerst stabilen Ansteuerung von Asynchron- und Permanentmagnetmotoren. Er bietet eine integrierte Nennleistung von 15 kW sowie integrierte RS-485/422/232-Schnittstellen und ermöglicht dadurch eine nahtlose Einbindung in verteilte Steuerungsarchitekturen. Dieser robuste Umrichter wurde für anspruchsvolle Anwendungen wie Extruder, Zentrifugen und Portalkrane entwickelt und liefert ein hohes Anlaufdrehmoment sowie eine präzise Abstimmung des Drehzahlregelkreises, um die Betriebsbereitschaft auch unter rauen Umgebungsbedingungen aufrechtzuerhalten.

Funktionen

  • Echte sensorlose Vektorregelung: Ermöglicht eine Drehmomentregelung bei Drehzahl null ohne Encoder-Rückmeldeschnittstelle.
  • Doppelte Überlastfähigkeit: Konfigurierbar für Betriebsprofile mit Normalbetrieb (ND) und Leichtlastbetrieb (LD), um die Motorleistung zu optimieren.
  • Integrierte SPS-Funktionalität: Führt dezentrale Steuerungslogik und kundenspezifische I/O-Konfigurationen direkt im Umrichterprozessor aus.
  • Erhöhte Sicherheit: Integrierter zweikanaliger Not-Aus-Kreis gemäß den Normen ISO 13849-1 PLd / SIL2.
  • Energieoptimierung: Dynamische Energiesparalgorithmen passen den magnetischen Fluss an wechselnde Lastanforderungen an.

Anwendungen

  • Mechanische Systeme mit hoher Trägheit, einschließlich industrieller Zentrifugen und Mischer.
  • Materialtransportsysteme, Deckenkrane und Positionierportale.
  • Schwere Fertigungsmaschinen wie Extruder, Wickler und Hochleistungsfördersysteme.
  • Anwendungen mit variablem Drehmoment, einschließlich groß angelegter industrieller Lüfteranlagen und Hochdruckpumpstationen.

Technische Daten

Parameter Spezifikationswert
Hersteller Mitsubishi Electric
Modellbezeichnung FR-A840-15K-1
Serie FR-A800
Geeignete Motorleistung 15 kW (Normalbetrieb)
Eingangsspannungsklasse Dreiphasig, 380 bis 500 V AC, 50/60 Hz
Nennausgangsspannung Dreiphasig, 380 bis 500 V AC (proportional zur Eingangsspannung)
Ausgangsleistung 18 kVA
Integrierte Kommunikation RS-232, RS-422, RS-485 (Modbus-RTU)
Schutzart IP20 (geschlossene Bauart)
Repräsentativer Standard CE, UL, cUL
Abmessungen (B x H x T) 220 mm x 300 mm x 190 mm
Versandgewicht (berechnet) 9,5 kg

Anschlüsse und Schnittstellen

Klemmenbezeichnung Beschreibung / Funktionszuordnung
R/L1, S/L2, T/L3 Eingangsklemmen für dreiphasige Wechselstromversorgung.
U, V, W Dreiphasige AC-Ausgangsanschlüsse für den Asynchron-/PM-Motor.
P/+, PR Anschlussklemmen für einen optionalen externen Bremswiderstand zur dynamischen Bremsung.
STF / STR Eingänge für den Befehl Vorwärtsstart / Rückwärtsstart.
SD Gemeinsame Klemme für Steuereingangssignale (vom analogen Masseanschluss 5 isoliert).
10, 2, 5 Analoger Drehzahleingang (+10V-Referenz, 0-5V-/0-10V-Eingang, analoger Masseanschluss).

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Dieser Antrieb ersetzt direkt Systeme des Typs FR-A740-15K. Obwohl die Montageabmessungen physisch identisch sind, müssen die Konfigurationsparameter migriert werden. Bei der Inbetriebnahme mit der Software FR Configurator2 überprüfen, dass die Parameter Pr. 189 (LDT-Erkennungsschwelle) und Pr. 570 (Einstellung der Mehrfachbemessung) korrekt entsprechend dem Lastprofil des Altgeräts konfiguriert sind.

Anwendungsfehler und technische Hinweise

Beim Betrieb dieses Antriebs in geschlossenen, unbelüfteten Schaltschränken bei Umgebungstemperaturen über 40 °C ist der Ausgangsstrom um 10 % zu reduzieren. Eine Trägerfrequenz (Pr. 72) über 2 kHz bei langen Motorkabeln (mehr als 50 Meter) kann kapazitive Ableitströme verursachen, die Fehler E.THT (Überlast des Frequenzumrichters) oder E.OC1 (Überstrom während der Beschleunigung) auslösen.

Tipps zur Inbetriebnahme und Verdrahtung

Um elektromagnetische Störungen im analogen Drehzahlsollwertkreis zu verhindern, die 0-10V-Signalleitungen (Klemmen 2 und 5) mindestens 30 cm von den Hochspannungs-Motorausgangsleitungen entfernt verlegen. Den Motorrahmen direkt mit der Erdungsklemme des Frequenzumrichters verbinden und sicherstellen, dass der Schirm des Steuerkabels nur antriebsseitig mit Erde verbunden ist.

Installationsrichtlinien

WICHTIGER WARNHINWEIS

Vor dem Herstellen physischer Verbindungen zum Antrieb alle Netz- und Steuerstromquellen trennen. Nach dem Abschalten mindestens 10 Minuten warten, damit sich die internen Zwischenkreiskondensatoren entladen können. Vor dem Fortfahren stets mit einem kalibrierten Voltmeter überprüfen, dass die Gleichspannung zwischen den Klemmen P/+ und N/- unter 30 VDC liegt.

1
Den Frequenzumrichter senkrecht in einem staubfreien und gegen Feuchtigkeit geschützten Schaltschrank montieren und dabei oberhalb und unterhalb der Kühllüfter einen Mindestabstand von 50 mm sicherstellen.
2
Die eingehende dreiphasige Versorgung an die Netzeingangsklemmen R/L1, S/L2 und T/L3 anschließen. Die Eingangsspannung nicht an die Ausgangsklemmen U, V und W anschließen.
3
Motorausgangskabel durch einen separaten geerdeten Kabelkanal zu den Klemmen U, V und W führen und dabei einen räumlichen Abstand zu Steuer- und Instrumentierungsleitungen einhalten.
4
Steuersignale und Sicherheitskreise an die Federzugklemmenleiste anschließen und dabei die korrekte Konfiguration des Sink-/Source-Logikschalters sicherstellen.

Wie hoch ist die maximale Dauerleistung dieses Antriebs?

Der Antrieb ist ausgelegt, um unter normalen Betriebsbedingungen eine Ausgangsleistung von 15 kW an einen Standard-Asynchronmotor zu liefern, mit einer Ausgangsleistung von 18 kVA.

Unterstützt dieser Antrieb sensorlose Vektorregelung?

Ja, er verfügt über Real Sensorless Vector Control, die ein hohes Anlaufmoment und eine genaue Drehzahlregelung ermöglicht, ohne dass ein externer Encoder erforderlich ist.

Wie lange muss ich nach dem Abschalten der Stromversorgung warten, bevor ich den Antrieb warten kann?

Sie müssen mindestens 10 Minuten warten, damit sich die DC-Zwischenkreiskondensatoren entladen. Messen Sie immer die DC-Spannung an den Klemmen P/+ und N/-, um sicherzustellen, dass sie unter 30 V liegt, bevor Sie mit der Arbeit beginnen.

Kann ich mit diesem Antrieb einen externen Bremswiderstand verwenden?

Ja, ein externer dynamischer Bremswiderstand kann direkt an die Klemmen P/+ und PR angeschlossen werden, um die regenerative Energie von Lasten mit hohem Trägheitsmoment abzubauen.
