Beschreibung

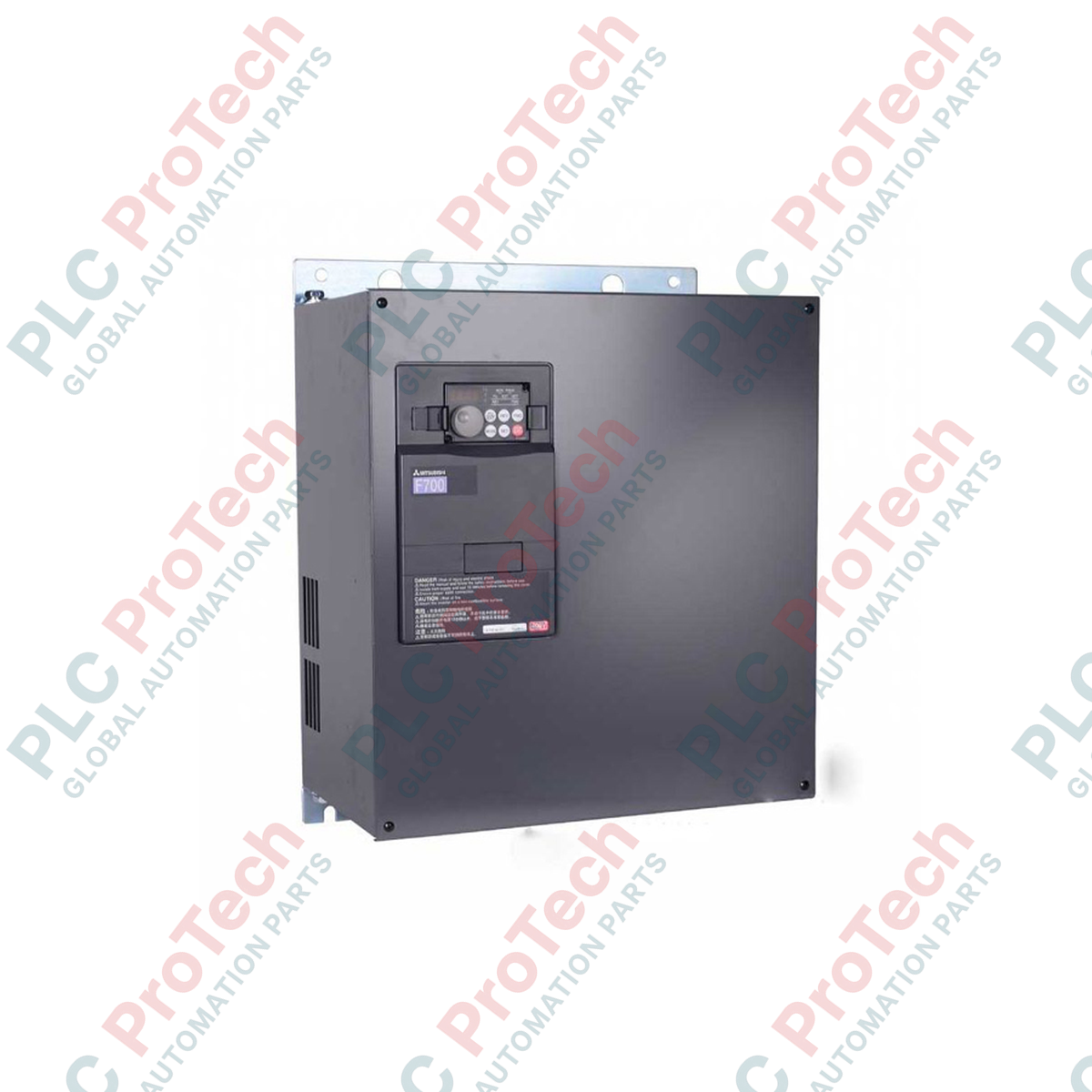

Zur Optimierung des Energieverbrauchs bei Pumpen- und Lüfteranwendungen mit hoher Beanspruchung ermöglicht der Mitsubishi Electric FR-F740-45K-CHT1-Frequenzumrichter innerhalb der Automatisierungsarchitektur der F700-Serie eine präzise dreiphasige Drehzahlregelung. Dieser leistungsstarke Umrichter wurde entwickelt, um durch eine fortschrittliche optimale Erregungssteuerung die Systemeffizienz zu maximieren und elektrische Verluste in Asynchronmotoren zu minimieren. Der FR-F740-45K-CHT1 wird vom Hersteller nicht mehr angeboten; als moderner Ersatz wird der energiesparende Frequenzumrichter FR-F840-00930-2-60 empfohlen, der aktualisierte Steuerungsalgorithmen und für die meisten Lüfter- und Gebläsesysteme eine direkte mechanische Austauschkompatibilität bietet.
Merkmale
-
Optimale Erregungssteuerung: Passt den Motorfluss automatisch an, um bei variablen Lastmomenten maximale Effizienz zu erzielen.
-
Zwei Leistungskennlinien: Optimiert für Anwendungen mit variablen Drehmomentbereichen und hoher Effizienz.
-
Integrierter EMV-Filter: Der integrierte Funkstörfilter trägt zur Unterdrückung elektromagnetischer Störungen benachbarter Messgeräte bei.
-
Erweiterte Diagnose: Überwacht die Lebensdauerparameter interner Komponenten, einschließlich Kühlventilatoren und Zwischenkreiskondensatoren.
-
Netzwerkintegration: Unterstützt die Integration in standardmäßige industrielle Busarchitekturen über serielle Kommunikation.
Anwendungen
- Kommunale Wasseraufbereitungsanlagen und Druckerhöhungs-Pumpstationen.
- Großmaßstäbliche industrielle HLK-Kühltürme und Luftaufbereitungsgeräte (AHU).
- Zuluft- und Abluftventilatoren in Schwerindustrieanlagen.
- Sekundärumwälzpumpen in Kühlkreisläufen für Fertigungsprozesse.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Mitsubishi Electric |
| Modellbezeichnung |
FR-F740-45K-CHT1 |
| Serienbezeichnung |
F700-Serie |
| Ersatzteilnummer |
FR-F840-00930-2-60 |
| Zugeordnete Motorleistung |
45 kW |
| Nennleistung |
64,8 kVA |
| Nennausgangsstrom |
85 A (bei 40 °C Umgebungstemperatur) / 72 A (bei 50 °C Umgebungstemperatur) |
| Überlaststrom-Nennwert |
120 % für 60 Sekunden, 150 % für 3 Sekunden (inverse Zeitkennlinie) |
| Nenneingangsspannung / Frequenz |
Dreiphasig 380 bis 480 V AC, 50 Hz / 60 Hz |
| Zulässige Spannungsschwankungen |
323 bis 528 V AC (50 Hz / 60 Hz) |
| Steuerungsmethode |
V/F-Steuerung, fortschrittliche Magnetflussvektorsteuerung, optimale Erregungssteuerung |
| Kühlmethode |
Zwangsluftkühlung |
| Nettogewicht |
35 kg |
| Versandgewicht (berechnet) |
40 kg |
Anschlüsse und Schnittstellen
| Klemmen-/Pin-Bezeichnung |
Funktionszuordnung |
| R/L1, S/L2, T/L3 |
Dreiphasige Wechselstrom-Eingangsklemmen |
| U, V, W |
Dreiphasige Ausgänge mit variabler Frequenz zum Motor |
| STF / STR |
Digitale Steuereingänge für Start vorwärts / Start rückwärts |
| SD |
Gemeinsame Klemme für Kontakteingangssignale (Sink) und den gemeinsamen Anschluss der isolierten 24-V-DC-Versorgung |
| RX / TX / SG |
Anschlusspunkte der seriellen Modbus-RTU-RS-485-Schnittstelle |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Wenn Sie vom abgekündigten FR-F740-45K-CHT1 auf das Gerät der aktuellen Generation FR-F840-00930-2-60 umstellen, überprüfen Sie die Gesamtabmessungen. Obwohl beide Antriebe für Lasten von 45 kW optimiert sind, unterscheiden sich die Anordnungen der Klemmenblöcke geringfügig. Die F800-Serie bietet über einen integrierten USB-Anschluss eine überlegene Möglichkeit zum Klonen von Parametern, sodass bei der Einrichtung keine speziellen seriellen Kommunikationskabel mehr erforderlich sind.
Anwendungsfallen und technische Hinweise
Dieses Gerät ist für Systeme mit variablem Drehmoment ausgelegt. Der Betrieb bei Anwendungen mit konstantem Drehmoment (z. B. Kränen oder Verdrängerpumpen) kann beim Hochfahren zu anhaltenden Überstromabschaltungen (E.OC1 bis E.OC3) führen. Wenn das Lüfter- oder Pumpsystem beim Bremsen einen hohen Rückdruck oder regenerative Lasten aufweist, muss ein externer Bremswiderstand spezifiziert werden, um Überspannungsabschaltungen des Gleichspannungszwischenkreises (E.OV2) zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Um einen präzisen Überlastschutz zu gewährleisten, stellen Sie sicher, dass Parameter 9 (elektronisches Überlastrelais) auf den exakten Nennstrom bei Volllast (FLA) des angeschlossenen Motors und nicht auf den maximalen Nennstrom des Antriebs programmiert ist. Stellen Sie den Logiksteuerungs-Jumper (Sink-/Source-Wahlschalter) auf der Steuerplatine korrekt ein, bevor Sie Ihre Steuerleitungen anschließen, um mögliche Schäden am Logikschaltkreis zu vermeiden.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: An den internen Gleichspannungszwischenkreiskondensatoren können auch nach der Trennung der primären Eingangsspannung weiterhin gefährliche Spannungen anliegen. Trennen Sie alle primären Stromversorgungen und vergewissern Sie sich, dass die Ladeanzeige vollständig erloschen ist. Warten Sie mindestens 10 Minuten und messen Sie mit einem kalibrierten Multimeter die Spannung zwischen den Klemmen P/+ und N/-, um vor Wartungs- oder Verdrahtungsarbeiten zu bestätigen, dass sie unter 50 V DC liegt.
1
Montieren Sie den Wechselrichter senkrecht in einem sauberen, staubfreien Schaltschrank. Stellen Sie oben und unten mindestens 100 mm Freiraum sicher, damit die integrierten Lüfter eine ausreichende Konvektionskühlung ermöglichen.
2
Führen Sie die eingehende Netzversorgung zu den Klemmen R/L1, S/L2 und T/L3, und schließen Sie die abgehenden Motorkabel direkt an die Klemmen U, V und W an. Schließen Sie die Netzversorgung nicht direkt an die Ausgangsklemmen an, da dies das Wechselrichtermodul dauerhaft zerstört.
3
Schließen Sie alle Schirmungen und Erdungsleiter am vorgesehenen Systemerdungsblock an. Halten Sie die abgeschirmte Verdrahtung für die analoge Drehzahlreferenzsteuerung räumlich getrennt von störenden Motorkabeln, um die Einkopplung von Störungen zu vermeiden.
