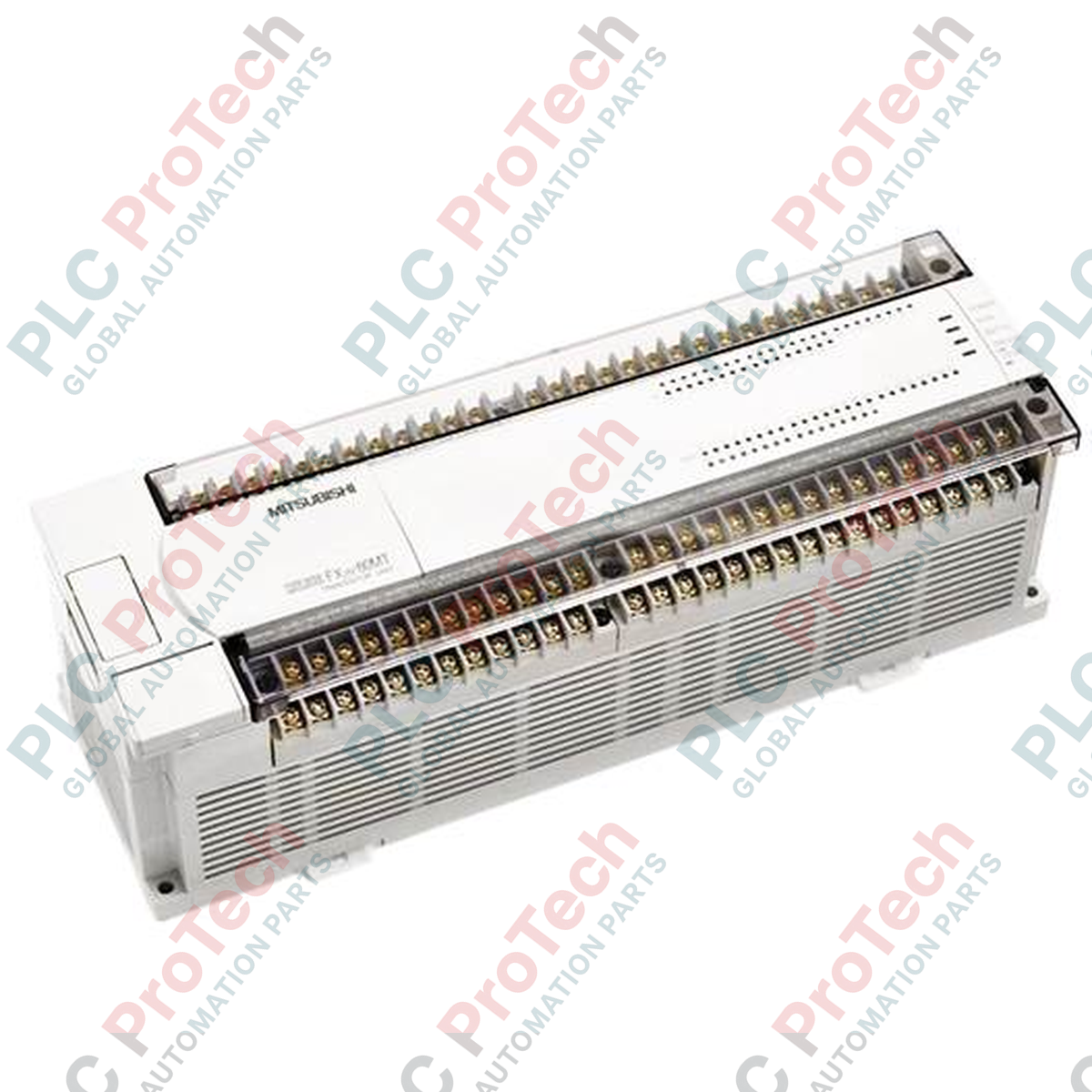

Mitsubishi Electric FX2N-80MT-ES/UL SPS-Basiseinheit der FX2N-Serie

SKU FX2N-80MT-ES/UL

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: FX2N-80MT-ES/UL
Herkunftsland:Vereinigte Staaten
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 2200g
Abmessungen: 285 mm x 90 mm x 87 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der auf schnelle Ausführung und eine hohe Dichte lokaler physischer Ein-/Ausgänge ausgelegte Mitsubishi Electric FX2N-80MT-ES/UL dient als Prozessorkern mit hoher Dichte innerhalb der FX2N-Mikro-SPS-Familie. Dieses Gerät integriert interne Speicherkapazität, spezielle Hochgeschwindigkeitszähler und Positionierungsausgänge für zwei Achsen in einem kompakten Gehäuse. Für industrielle Umgebungen mit hoher Einschaltdauer entwickelt, verfügt es über ein robustes internes Netzteil und Transistorausgänge mit Sink-Logik, die sich zum Ansteuern von Koppelrelais, Magnetspulen sowie Schritt- und Servomotorantrieben eignen.

Produktmerkmale

E/A-Layout mit hoher Dichte: Ausgestattet mit 40 digitalen Eingängen (24 V DC, Sink-Logik) und 40 digitalen Ausgängen (Transistor, Sink-Logik) in einer einzigen modularen Basiseinheit.
Schnelle Logikausführung: Verarbeitet grundlegende Ablaufanweisungen in 0,08 Mikrosekunden und gewährleistet so eine präzise Echtzeitreaktion für hochdynamische Maschinenprozesse.
Erweiterbare Program容量: Verfügt über einen standardmäßigen batteriegepufferten RAM-Speicher mit 8000 Schritten, der mithilfe optionaler EEPROM- oder EPROM-Kassetten auf 16000 Schritte erweitert werden kann.
Integrierte Bewegungssteuerungen: Bietet zwei unabhängige Impulsfolgenausgänge mit 20 kHz (PLSY-/PLSR-Anweisungen) für grundlegende Positionierungsanwendungen mit zwei Achsen.
Flexible Signalanschlüsse: Ausgestattet mit abnehmbaren M3-Schraubklemmen für eine schnelle Vorverdrahtung vor Ort und zur Minimierung von Ausfallzeiten während Wartungszyklen.

Anwendungen

Verpackungs- und Etikettiermaschinen: Synchronisiert kontinuierliche Zuführrollen und schnell arbeitende Schneidmechanismen mithilfe integrierter Hochgeschwindigkeitszähler.
Mehrachsige Materialhandhabung: Verwaltet die lokale Förderstreckenführung, Sortiersysteme und die Positionierungskoordinaten kleiner Portalsysteme.
Automatisierte Montagestationen: Steuert pneumatische Aktoren, überwacht Sicherheitsendschalter und kommuniziert mit indexierenden Rundtischen.
Spezielles OEM-Equipment: Arbeitet als eigenständige Maschinensteuerung in der kommerziellen Lebensmittelverarbeitung, in Textilmaschinen und kundenspezifischen Werkzeugmaschinen.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Mitsubishi Electric
Modellnummer	FX2N-80MT-ES/UL
Primäre Eingangsspannung	100 bis 240 VAC, 50/60 Hz (zulässig: 85 bis 264 VAC)
Leistungsaufnahme	45 W
Versorgungsausgang	24 VDC, 460 mA oder weniger
Interne Versorgung	5 VDC, 290 mA
Ausführungsgeschwindigkeit	0,08 Mikrosekunden / Grundbefehl
Digitale Eingänge	40 Punkte (24 VDC, Sink-/NPN-Format)
Eingangsimpedanz	3,3 kOhm (X000 bis X007), 4,3 kOhm (X010 und höher)
Digitale Ausgänge	40 Punkte (Transistor, Sink-/NPN-Format)
Externe Ausgangsspannung	5 bis 30 VDC
Maximaler Ausgangsstrom	0,5 A pro Punkt (0,8 A pro gemeinsamem 4-Punkt-Anschluss, 1,6 A pro gemeinsamem 8-Punkt-Anschluss)
Hochgeschwindigkeitszähler	1-phasig: bis zu 60 kHz; 2-phasig: bis zu 30 kHz (über die Programmierung konfiguriert)
Impulsausgangsfrequenz	Max. 20 kHz (unabhängige Zweiachsensteuerung)
I/O-Anschluss	Abnehmbare M3-Schraubklemmenblöcke
Betriebstemperatur	0 bis 55 °C
Versandgewicht (berechnet)	1,20 kg (2,65 lbs)
Abmessungen der Verpackung (berechnet)	285 mm x 90 mm x 87 mm
Herkunftsland	Japan

Anschlüsse und Schnittstellen

Klemme/Anschluss	Funktions-/Schaltungszuordnung
L, N, Ground	AC-Versorgungseingangsklemmen (100 bis 240 VAC, 50/60 Hz Versorgung)
24V, 0V	Hilfsversorgungsausgang mit 24 VDC (maximal 460 mA für Feldsensoren)
X000 bis X047	Digitale Eingangsklemmen in Sink-Konfiguration (X000 bis X007 für Hochgeschwindigkeitsinterrupts zugeordnet)
Y000 bis Y047	Transistorausgangsklemmen in Sink-Konfiguration (NPN) (Y000 und Y001 ausschließlich für Impulsausgänge)
COM (Ausgänge)	Gemeinsame Rückleiterklemmen für Transistorausgänge (gruppiert in Konfigurationen mit 1, 4 oder 8 Punkten)
Peripherieanschluss	RS-422-Schnittstelle (8-poliger Mini-DIN) für den Anschluss eines HMI oder GX-Developer-Programmierwerkzeuge

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Beim Ersetzen von Systemen der Legacy-FX-Serie ist zu beachten, dass der FX2N-80MT-ES/UL speziell für NPN-/Sink-Eingänge und NPN-/Sink-Transistorausgänge konfiguriert ist. Für Installationen, die eine Ausgangssteuerung mit Source-(PNP-)Logik erfordern, sollte das alternative Modell FX2N-80MT-ESS/UL beschafft werden, um eine falsche Polarität an Feldrelaisverteilern oder Servo-Eingängen zu verhindern.

Anwendungsfehler und technische Hinweise

Stellen Sie sicher, dass die gesamte Leistungsaufnahme an den 24-VDC-Hilfsversorgungsklemmen 460 mA nicht überschreitet. Eine Überlastung dieses Kanals bewirkt, dass die interne Stromversorgung in den Überstromschutzmodus wechselt, was zu intermittierenden Systemabschaltungen führt. Bei umfangreichen Sensornetzwerken sollten Sie die Versorgung der Feldsensoren stets über ein unabhängiges externes industrielles 24-VDC-Netzteil mit gemeinsamer Masse bezogen auf die 0V-Klemme des Controllers führen.

Tipps zu Inbetriebnahme und Verdrahtung

Wenn Sie Hochgeschwindigkeitszähler (bis zu 60 kHz) an den Eingängen X000 bis X007 verwenden, verlegen Sie die Signalleitungen der Hochgeschwindigkeitsgeber in eigenen, geschirmten Twisted-Pair-Kabeln. Erden Sie den Schirm ausschließlich an der Gehäuseklemme auf der SPS-Seite. Vermeiden Sie es, Geberkabel innerhalb des Kabelkanals parallel zu Hochstromleitungen oder Leitungen von AC-Motorantrieben zu verlegen, um zu verhindern, dass hochfrequentes Rauschen die Impulszählung verfälscht.

Installationsrichtlinien

WICHTIGER WARNHINWEIS

Trennen Sie die gesamte zum Controller führende AC-Netzspannung (100–240 VAC) und sichern Sie sie gegen Wiedereinschalten, bevor Sie das Gerät montieren oder mit der Verdrahtung beginnen. Verwenden Sie ausschließlich isolierte Handwerkzeuge. Vergewissern Sie sich, dass alle Halteschrauben der Klemmenblöcke sicher angezogen sind, um zu verhindern, dass lose Verbindungen thermische Fehler oder Lichtbogenschäden verursachen.

1

Montage des Gehäuses: Montieren Sie das Hauptgerät senkrecht auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie es mit den integrierten Montagehalterungen sicher in einem gut belüfteten Metallgehäuse der Schutzart IP54.

2

Erdungsanschluss: Stellen Sie einen eigenen, niederohmigen Systemerdungspfad her, indem Sie ein Kabel mit mindestens 2,0 mm² (14 AWG) direkt an die Schutzleiterklemme anschließen.

3

Verdrahtung von Ein- und Ausgängen: Isolieren Sie die Aderenden auf einer Länge von 6 mm ab, bringen Sie gecrimpte Aderendhülsen an und führen Sie sie in die abnehmbaren Schraubklemmenblöcke ein. Ziehen Sie die M3-Klemmschrauben mit einem Drehmoment von 0,5 bis 0,8 N-m an.

4

Inspektion vor dem Einschalten: Überprüfen Sie vor dem Einschalten des Leitungsschutzschalters nochmals alle Stromversorgungsanschlüsse an L und N. Schalten Sie das Gerät ein und vergewissern Sie sich, dass die „POWER“-Status-LED an der Frontseite dauerhaft grün leuchtet.

FAQ

Was ist der wesentliche elektrische Unterschied zwischen dem FX2N-80MT-ES/UL und dem Modell ESS/UL?

Das ES/UL-Modell verfügt über NPN-Transistorausgänge (Sink), während die Variante ESS/UL PNP-Transistorausgänge (Source) verwendet. Die Feldverdrahtung muss entsprechend dieser Polarität ausgelegt werden.

Wie hoch ist die maximale Ausgangsstrombelastbarkeit der Transistorausgänge?

Die Ausgänge sind für maximal 0,5 A pro Punkt ausgelegt. Für die gemeinsamen Anschlüsse gelten jedoch Summengrenzen: 0,8 A für 4-Punkt-Gruppen und 1,6 A für 8-Punkt-Gruppen.

Wie viel Hilfsstrom kann das 24-VDC-Service-Netzteil bereitstellen?

Das interne Service-Netzteil stellt bis zu 460 mA zusätzlichen 24-VDC-Strom bereit, der zur Versorgung angeschlossener Sensoren oder Eingangsschalter verwendet werden kann.

View all FAQs →

Menge

Vertrieb anrufen Kontakt

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

Bewertungen

1 1

Nur noch 10 Artikel auf Lager verfügbar

Menge

Vollständige Details anzeigen

Globaler Expressversand

Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).

Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
