Mitsubishi Electric GT1045-QSBD GOT1000-HMI-Touchscreen-Display

SKU GT1045-QSBD

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: GT1045-QSBD
Herkunftsland:Vereinigte Staaten
Produkttyp: HMI-Touchscreen-Displays
Zahlung: T/T, Western Union
Gewicht: 450g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

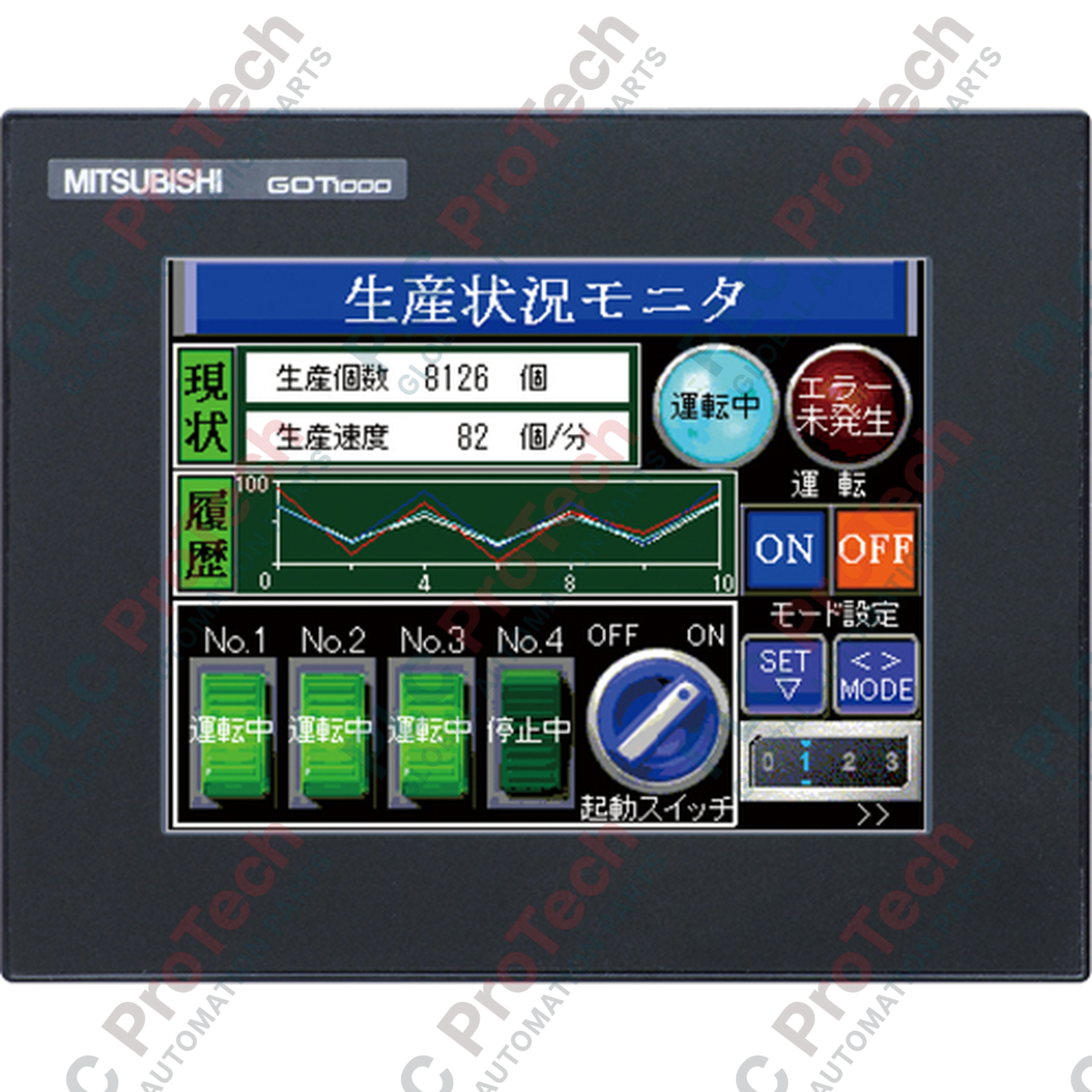

Das für industrielle Umgebungen mit begrenztem Platz konzipierte GT1045-QSBD ist ein kompaktes Mensch-Maschine-Schnittstellenterminal (HMI) der Mitsubishi-Electric-GOT1000-Serie. Dieses Gerät verfügt über ein 4,7-Zoll-STN-Farb-LCD, das eine klare, mehrfarbige Darstellung und Bedienersteuerung direkt in der Produktionshalle ermöglicht. Ausgestattet mit zwei seriellen Kommunikationsschnittstellen (RS-422/485 und RS-232) sowie integriertem Flash-Speicher lässt es sich problemlos in verschiedene SPS und industrielle Steuerungen integrieren und benötigt dabei nur wenig Platz – ideal für lokale Bedienpanels.

Das Gerät verwendet ein matrixförmiges resistives Touchpanel und ermöglicht so eine zuverlässige Bedienereingabe auch mit Industriehandschuhen. Es verfügt über dedizierte Speicherbereiche sowohl für die Laufzeitspeicherung von Projekten als auch für flüchtige Sicherungsparameter und gewährleistet dadurch die Betriebskontinuität in Fertigungs-, Verpackungs- und lokalen Automatisierungszellen.

Funktionen

Farbdarstellung: 4,7-Zoll-STN-Farb-LCD zur Anzeige von bis zu 256 Farben für die Prozessdarstellung.
Zweipunkt-Touch-Steuerung: Matrixförmige resistive Touchmembran mit Unterstützung von bis zu zwei gleichzeitig gedrückten Punkten.
Flexible Kommunikation: Integrierte serielle Schnittstellen RS-422/485 und RS-232 für den direkten Anschluss an SPS, Antriebe und Steuerungen.
Robuster Halbleiterspeicher: 3 MB integrierter Flash-Speicher für Betriebsprojektdaten und 128 KB SRAM zur Speicherung von Alarmen und Rezepten.
Wartungsfreie Hintergrundbeleuchtung: Langlebige weiße LED-Hintergrundbeleuchtung mit konfigurierbaren Timern für Standby- und Energiesparmodus.
Abdichtung der Frontseite: Schutzart entsprechend IP67F, verhindert das Eindringen von Flüssigkeiten und Staub unter anspruchsvollen Betriebsbedingungen.

Anwendungen

Steuerung und Diagnose von Verpackungsmaschinen
Lokale Pumpensteuerung für Wasser und Abwasser
Förder- und Materialtransportsysteme
HLK-Überwachung und Gebäudeautomatisierungspanels
Mensch-Maschine-Schnittstellen für Werkzeugmaschinen

Technische Daten

Hersteller	Mitsubishi Electric
Teilenummer / Modell	GT1045-QSBD
Produktserie	GOT1000 (GOT10)
Anzeigetyp	STN-Farb-LCD
Bildschirmgröße	4,7 Zoll (Querformat)
Auflösung	320 x 240 Pixel (QVGA)
Anzeigefarben	256 Farben
Hintergrundbeleuchtungstyp	Weiße LED (nicht austauschbar)
Lebensdauer der Hintergrundbeleuchtung	Ca. 50.000 Stunden (bis der Kontrast bei 25 degC auf 1/5 sinkt)
Touchpanel-Methode	Resistive Matrix-Folienausführung
Lebensdauer des Touchpanels	Mindestens 1 Million Betätigungen
Flash-Speicherkapazität	3MB (für Projekt- und Betriebssystemspeicher)
SRAM-Kapazität	128KB (für Alarme, Rezepte und Zeitaktionen)
Pufferbatterie	GT11-50BAT-Lithiumbatterie (Lebensdauer ca. 5 Jahre bei 25 degC)
Eingangsspannung	DC24V (+10 %, -15 %), Brummspannung 200mV oder weniger
Leistungsaufnahme	Normal: 3,6W oder weniger; Hintergrundbeleuchtung aus: 2,9W oder weniger
Einschaltstrom	15A oder weniger (Dauer 2 ms, maximale Last)
Schutzart des Gehäuses	Entspricht IP67F für die Frontplatte (JEM1030)
Betriebstemperatur	Display: 0 bis 50 degC; ohne Display: 0 bis 55 degC (horizontale Montage) / 0 bis 50 degC (vertikale Montage)
Lagertemperatur	-20 bis 60 degC
Umgebungsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Außenabmessungen	139 mm (W) x 112 mm (H) x 41 mm (T)
Abmessungen des Schalttafelausschnitts	130 mm (W) x 103 mm (H)
Gewicht	0,45 kg (ohne Montagehalterung)

Anschlüsse und Schnittstellen

Schnittstellenanschluss	Steckertyp	Spezifikationen und Geschwindigkeitsfunktionen
RS-422/485 (gemeinsam genutzt)	D-sub, 9-polig (Buchse)	Unterstützt Geschwindigkeiten bis zu 115.200 bps; konfigurierbarer Abschlusswiderstand (OPEN / 110 Ohm / 330 Ohm über integrierten Schalter)
RS-232	D-sub, 9-polig (Stecker)	Unterstützt Geschwindigkeiten bis zu 115.200 bps
USB (Gerät)	USB Mini-B	1 Kanal, Full-Speed 12 Mbps für Programmübertragung und PC-Kommunikation

Installationsrichtlinien

Montageort: Installieren Sie das Gerät in einer staubdichten Schalttafel. Halten Sie einen Abstand von mindestens 100mm zu Quellen elektrischer Störungen ein.
Schalttafelausschnitt: Fertigen Sie den Schalttafelausschnitt exakt mit 130 mm (+1/-0) x 103 mm (+1/-0) an. Verwenden Sie die mitgelieferten Montagehalterungen, um eine ordnungsgemäße Kompression der Frontdichtung sicherzustellen.
Kühlung: Dieses Gerät wird selbstgekühlt. Stellen Sie sicher, dass die Lüftungswege frei sind und die Umgebungstemperatur im Betrieb bei horizontaler Montage 55 degC und bei vertikaler Montage 50 degC nicht überschreitet.
Verdrahtung: Erden Sie das Gerät über eine dedizierte Erdungsverbindung der Klasse D (100 Ohm oder weniger). Verwenden Sie Drähte mit Querschnitten zwischen 0,75 und 2 mm2 und M3-Crimpkabelschuhen. Ziehen Sie die Klemmschrauben mit 0,5 bis 0,8 N-m fest.

Konformität und Zertifizierungen

UL / cUL-zertifiziert
CE (EMV-Richtlinie)
CE (RoHS-Richtlinie)
KC (Korea-Zertifizierung)

FAQ

Welche Displayauflösung hat das GT1045-QSBD-HMI?

Das GT1045-QSBD verfügt über eine QVGA-Auflösung von 320 x 240 Pixeln auf einem 4,7-Zoll-STN-Farb-LCD-Bildschirm.

Welche Kommunikationsschnittstellen sind in diesem HMI integriert?

Es verfügt über einen RS-422/485-Kanal (9-polige D-Sub-Buchse), einen RS-232-Kanal (9-poliger D-Sub-Stecker) und einen USB-Mini-B-Geräteanschluss zur Systemkonfiguration.

Benötigt das GT1045-QSBD eine Batterie zur Datensicherung?

Ja, es verwendet eine GT11-50BAT-Lithiumbatterie zur Sicherung der Uhrdaten, Alarmhistorie, Rezeptdaten und Einstellwerte für Zeitaktionen.

Welchen Schutzgrad gegen das Eindringen von Staub und Wasser hat dieses Gerät?

Die Vorderseite des HMI hat bei korrekter Montage in einem geeigneten Schaltschrank einen Schutzgrad gegen das Eindringen von Staub und Wasser entsprechend IP67F und ist gegen Staub und Wasserstrahlen geschützt.

Welche Versorgungsspannung ist für den Betrieb erforderlich?

Das GT1045-QSBD wird mit 24 V DC (+10 %, -15 %) betrieben und hat eine normale Leistungsaufnahme von höchstens 3,6 W.
