Hersteller: Mitsubishi Electric
Produkt-Nr.: GT1055-QSBD-C
Herkunftsland:Vereinigte Staaten
Produkttyp: HMI-Touchscreen-Panels
Zahlung: T/T, Western Union
Gewicht: 8000g
Versandhafen: Xiamen
Garantie: 12 Monate

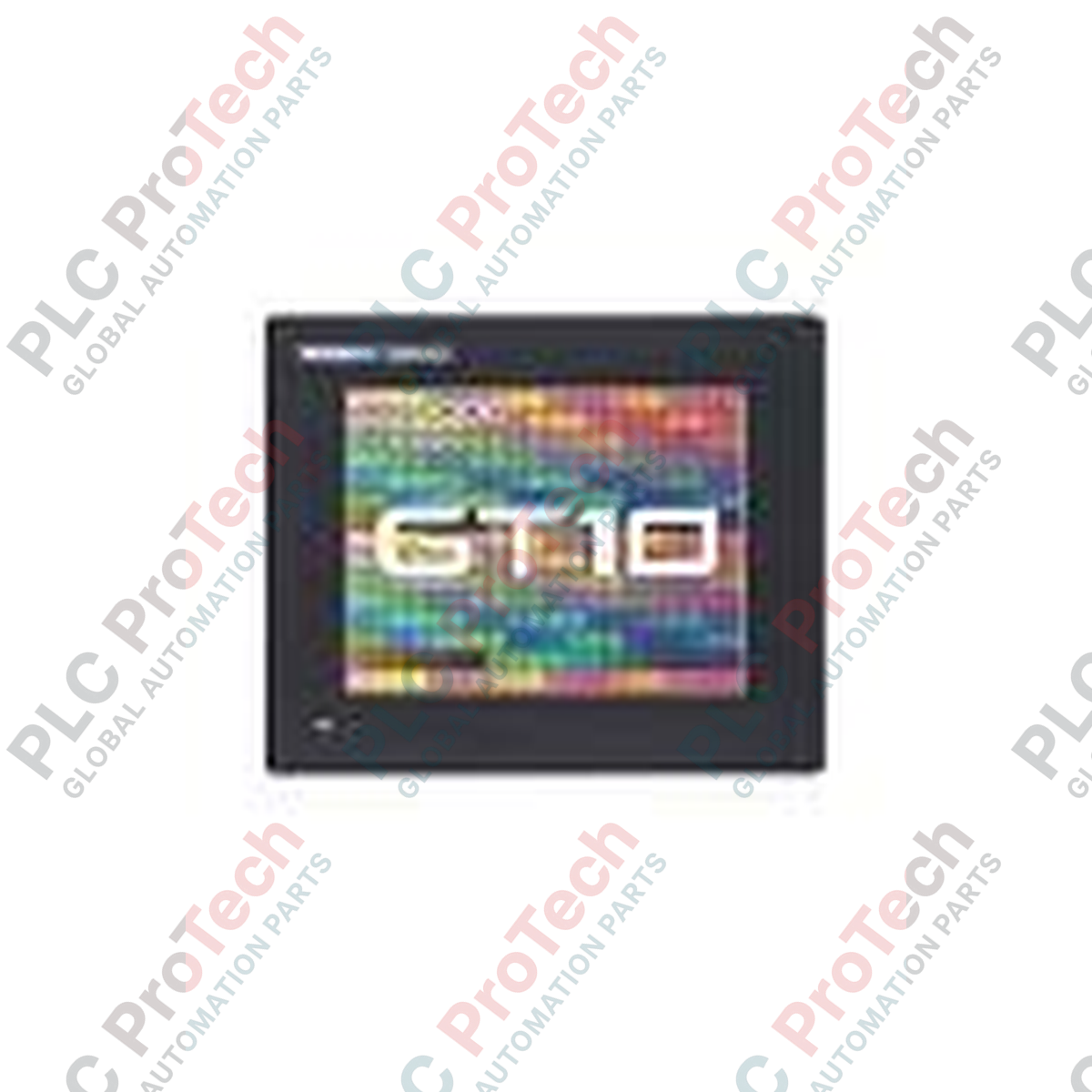

Das Mitsubishi Electric GT1055-QSBD-C bietet Industriebedienern eine integrierte Schnittstelle zur Maschinensteuerung und dient als leistungsstarkes grafisches Bediengerät der GOT1000-Serie. Das Gerät ist mit einem kompakten 5,7-Zoll-STN-Farb-LCD ausgestattet und liefert eine gestochen scharfe QVGA-Auflösung (320 x 240 Punkte) zur besonders klaren Darstellung komplexer Industriegrafiken, Prozessvariablen und Diagnoseübersichten. Der Betrieb über eine 24-VDC-Stromversorgung ist für moderne Bedienfelder optimiert, bei denen Platz, Energieeffizienz und zuverlässige Feldbuskommunikation entscheidend sind.
| Spezifikationsparameter | Wert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellbezeichnung | GT1055-QSBD-C |
| Anzeigetechnologie | STN-Farb-LCD |
| Bildschirmabmessungen | 5,7 Zoll (Diagonale) |
| Effektive Anzeigefläche | 115 mm (B) x 86 mm (H) |
| Auflösung | 320 x 240 Pixel (QVGA) |
| Nenn-Eingangsspannung | 24 VDC (+10 %, -15 %) |
| Leistungsaufnahme | 9,84 W oder weniger (410 mA bei 24 VDC) |
| Kurzzeitige Stromunterbrechung | Weniger als 5 ms |
| Art der Hintergrundbeleuchtung | Kaltkathoden-Leuchtstoffröhre (CCFL) |
| Schutzart | IP67F (Frontseite bei Schalttafelmontage) |
| Betriebstemperatur | 0 bis 50 °C |
| Ursprungsland | Japan |
| Versandgewicht (berechnet) | 1,50 kg |
| Port-/Klemmentyp | Schnittstellenspezifikation & Zuordnung |
|---|---|
| RS-422/485-Schnittstelle | 9-polige D-Sub-Buchse, speziell für Multipoint- oder direkte Peer-to-Peer-Kommunikationsprotokolle mit SPS. |
| RS-232-Schnittstelle | 9-poliger D-Sub-Stecker, zur Verwendung mit seriellen Druckern, kundenspezifischen Steuerungen oder zum Herunterladen von Logikprogrammen. |
| USB-Schnittstelle | USB-Mini-B-Buchse, speziell zum Anschließen einer PC-Software für die Bildschirmprojektierung (GT Works3). |
| Stromversorgungsklemmenleiste | Schraubklemmen-Schnittstelle mit separaten Anschlüssen für 24 VDC, 0 V und Gehäuseerdung (FG). |
Diese Hardwarekonfiguration verwendet identische Ausschnittsprofile wie ältere 5,7-Zoll-Modelle von Mitsubishi Electric und ist daher ein direkter Ersatz. In älteren Versionen der GT-Designer-Software erstellte Projektbildschirme können in GT Works3 migriert und mit geringfügigen Anpassungen der Kommunikationsparameter für die GT1055-Serie kompiliert werden.
STN-Displays verfügen über passive Flüssigkristallmatrizen und reagieren empfindlich auf hohe Temperaturen. Der Betrieb bei oder nahe 50 °C verringert die Reaktionsgeschwindigkeit und verändert den Betrachtungskontrast. Verwenden Sie in Schaltschränken stets Lüfter oder Kühlsysteme, wenn die Umgebungstemperatur dauerhaft über 40 °C liegt.
Um häufige RS-422/485-Kommunikations-Timeouts (die sich oft als Systemalarmcodefehler äußern) zu verhindern, richten Sie eine separate Class-D-Erdung ein. Verbinden Sie die Gehäuseerdung (FG) nicht direkt in einer Reihenschaltung mit Geräten, die hochfrequente Störungen erzeugen, wie Frequenzumrichtern (VFDs).
KRITISCHER WARNHINWEIS:
Stellen Sie stets sicher, dass alle primären und zusätzlichen Stromquellen, die den Schaltschrank versorgen, vollständig verriegelt und spannungsfrei geschaltet sind, bevor Sie das Terminal montieren oder verdrahten. Eine unzureichende Trennung der Stromversorgung kann zu sofortigen Kurzschlüssen, irreparablen Schäden an der Hauptplatine oder gefährlichen Stromschlägen für das Personal führen.
Stellen Sie sicher, dass die Abmessungen des Schalttafelausschnitts der standardmäßigen 5,7-Zoll-Montageschablone entsprechen (137 mm breit und 103 mm hoch) und dass die Dichtung korrekt um die HMI-Blende sitzt.
Setzen Sie das Anzeigegerät durch den Ausschnitt in der Frontplatte ein. Befestigen Sie die mitgelieferten Metall-Montagehalterungen sicher in den Schlitzen an der Ober- und Unterseite des Geräts und ziehen Sie sie mit dem empfohlenen Anzugsdrehmoment an, um die IP67F-Abdichtung zu gewährleisten.
Verbinden Sie die galvanisch getrennte 24-VDC-Stromversorgung mit der Klemmenleiste. Achten Sie auf die korrekte Polarität (24 VDC an +, 0 V an -) und verbinden Sie die Erdungsklemme direkt mit der Erdungsschiene der Montageplatte im Gehäuse.
