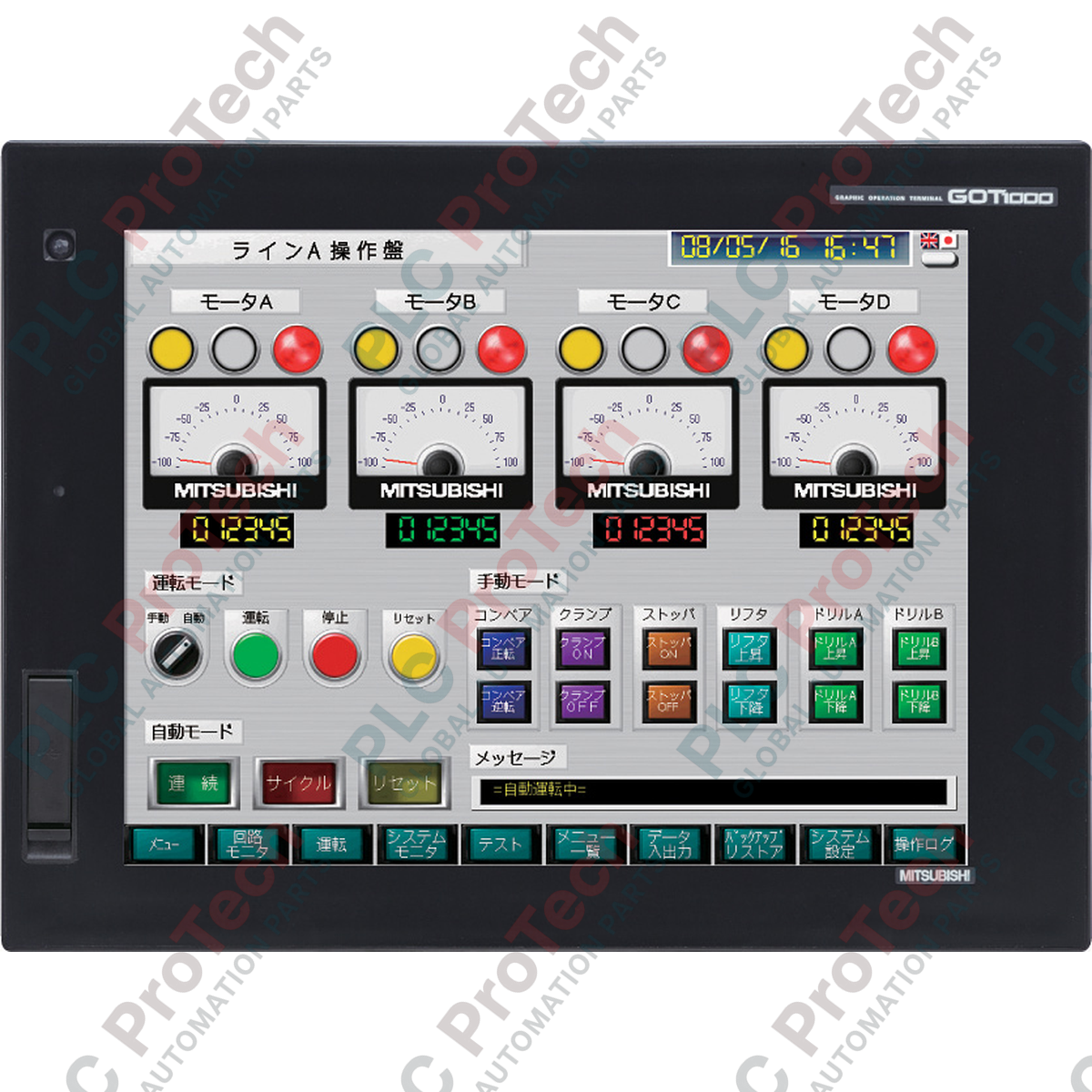

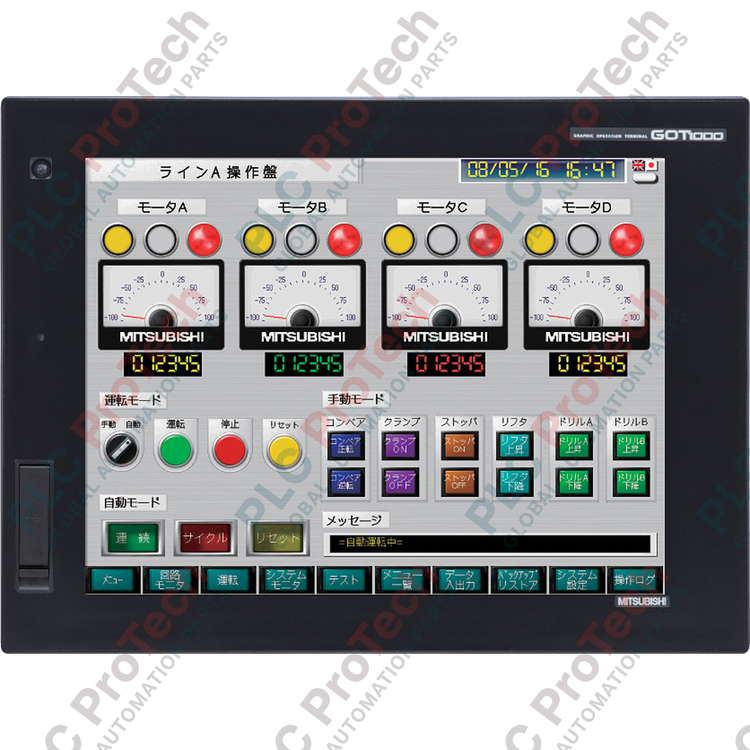

Mitsubishi Electric GT1695M-XTBA Bedienerschnittstellen-HMI-Terminal der GOT1000-Serie

SKU GT1695M-XTBA

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: GT1695M-XTBA
Herkunftsland:Vereinigte Staaten
Produkttyp: HMI-Bedienpanels
Zahlung: T/T, Western Union
Gewicht: 5000g
Abmessungen: 480 mm x 380 mm x 150 mm (berechnet)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das für die visuelle Überwachung großer Anlagen ausgelegte Mitsubishi Electric GT1695M-XTBA fungiert innerhalb der robusten GOT1000-Plattform als hochwertiges, großformatiges 15-Zoll-Bediengerät (HMI). Dieses Modell bietet gestochen scharfe, hochauflösende grafische Benutzeroberflächen für komplexe Industriemaschinen, Verarbeitungslinien und anlagenweite Steuerungsarchitekturen. Ausgestattet mit Hochgeschwindigkeitsverarbeitung, umfassenden integrierten Anschlussmöglichkeiten und robustem Umweltschutz gewährleistet dieses Terminal eine zuverlässige Bedienerinteraktion und einen nahtlosen Datenfluss in anspruchsvollen Schwerindustrieanlagen.

Merkmale

Gut sichtbares Display: Großes 15-Zoll-TFT-Farbdisplay mit XGA-Auflösung von 1024 x 768 und 65.536 Anzeigefarben.
Verbesserte Beleuchtung: Bildschirm mit hoher Helligkeit von 450 cd/m2 und 8-stufiger einstellbarer Helligkeitsregelung.
Analoges Touchsystem: Resistiver analoger Touchscreen für eine reaktionsschnelle Einpunkt-Bedienung, auch mit Handschuhen.
Integrierter Bewegungssensor: Integrierte Bewegungserkennung mit einstellbarer Erkennungsverzögerung von 0 bis 4 Sekunden und einer Reichweite von 1 Meter.
Großzügiger Speicher: Integrierter Flash-Speicher mit 15 MB zur Speicherung komplexer Bildschirmdesigns, Bedienungsanleitungen und Betriebssysteme.
Umfangreiche Konnektivität: Integrierte Schnittstellen für Ethernet, RS-422/485, RS-232, USB-Gerät (Mini-B) und USB-Host (Typ-A).
Externer Mediensteckplatz: CompactFlash-Steckplatz (CF) Typ I für die Protokollierung historischer Daten, die Speicherung von Rezepten und die Projektsicherung.

Anwendungen

Automobilmontagelinien, die hochauflösende Diagnosebildschirme und Layoutanzeigen erfordern.
Wasseraufbereitungsanlagen für umfassende SCADA-Visualisierungen der gesamten Anlage.
Chemische Verarbeitungs- und Materialtransportsysteme, die eine lokale Überwachung und Rezeptanpassungen erfordern.
Hochkapazitive Bedienpanels, bei denen die Weiterleitung zu mehreren Geräten und Gateway-Funktionen zentralisiert sind.

Technische Daten

Parameter	Spezifikation
Hersteller	Mitsubishi Electric
Modellnummer	GT1695M-XTBA
Serie	GOT1000 (GT16-Modell)
Anzeigetyp	TFT-Farbflüssigkristallanzeige (hohe Helligkeit, großer Betrachtungswinkel)
Bildschirmgröße	15 Zoll
Auflösung	XGA (1024 x 768 Punkte)
Aktive Anzeigegröße	304,1 mm (B) x 228,1 mm (H)
Hintergrundbeleuchtung	Weiße LED (nicht austauschbar), mit automatischer Bildschirmschoner-Abschaltung
Speicherkapazität	15 MB integrierter Flash-Speicher (begrenzt auf 100.000 Schreibzyklen)
Versorgungsspannung	AC 100 bis 240 V (+10 %, -15 %), 50/60 Hz
Leistungsaufnahme	64 W oder weniger (normal), 38 W oder weniger (Hintergrundbeleuchtung aus)
Einschaltstrom	28 A oder weniger (4 ms) bei maximaler Last
Schutzart	Frontpanel: IP67F (JEM1030); innerhalb des Panels: IP2X (JEM1030)
Betriebstemperatur	Anzeigeeinheit: 0 bis 50 °C; Umgebungstemperatur ohne Anzeige: 0 bis 55 °C
Außenabmessungen	397 mm (B) x 296 mm (H) x 61 mm (T)
Abmessungen des Tafelausschnitts	383,5 mm (B) x 282,5 mm (H)
Nettogewicht	5,0 kg
Versandgewicht	8,0 kg (berechnet)
Verpackungsabmessungen	480 mm x 380 mm x 150 mm (berechnet)
Herkunftsland	Japan

Anschlüsse und Schnittstellen

Schnittstellentyp	Stecker / Physische Details	Funktionszuweisung
RS-422/485	14-polig (Buchse), 1 Kanal	Dedizierte serielle Verbindung zur Host-SPS oder zu lokalen Geräten (bis zu 115.200 Bit/s).
RS-232	D-Sub, 9-polig (Stecker), 1 Kanal	PC-Diagnose, Systemprogrammierung oder die Anbindung eines sekundären Controllers.
Ethernet	RJ-45 (modulare Buchse), 1 Kanal	100BASE-TX / 10BASE-T-Protokoll für das lokale Anlagennetzwerk und MES-Schnittstellenfunktionen.
USB-Gerät	Mini-B, 1 Kanal	Für das schnelle Hoch- und Herunterladen von Projektdaten sowie die Installation von Betriebssystemen von einem PC.
USB-Host	Typ A, 1 Kanal	Für die direkte Sicherung von Protokolldateien und Parametern sowie die externe Aktualisierung von Projekten.
CF-Kartensteckplatz	CompactFlash-Steckplatz Typ I, 1 Kanal	Für die Langzeitverfolgung großer Datenmengen, die Firmware-Speicherung und die Aktivierung von Backups.

Empirische Erkenntnisse aus der Entwicklung

Alternative Modelle & Kompatibilität

Seit dem offiziellen Auslaufplan des GT1695M-XTBA werden ältere Systeme häufig mit der neueren GOT2000-Serie, insbesondere dem GT2715-XTBA, modernisiert. Bei einem Upgrade können in GT Designer3 erstellte Projektdateien direkt migriert werden. Die Einbautiefe der Hardware muss jedoch geprüft werden, da neuere Modelle in der Regel ein dünneres Panelprofil aufweisen.

Anwendungsfallen und technische Hinweise

Da der 15-Zoll-Bildschirm mit hoher Leuchtdichte eine hohe Leistungsaufnahme von bis zu 64 W hat, müssen geschlossene Panels ausreichend belüftet werden. Wenn optionale Kommunikationsmodule oder MES-Schnittstellenplatinen in den beiden Erweiterungssteckplätzen übereinander angeordnet werden, kann die interne Betriebstemperatur schnell ansteigen. Platzieren Sie das HMI innerhalb des Panels nicht direkt über wärmeerzeugenden Geräten wie Frequenzumrichtern oder leistungsstarken Schützen.

Tipps zu Inbetriebnahme und Verdrahtung

Um ein Abwandern der Berührungspunkte und Übertragungsverluste an der RS-422/485-Schnittstelle zu verhindern, muss die Erdungsklemme direkt mit einer separaten Erdung des Typs D (Widerstand höchstens 100 Ohm) über einen Erdungsdraht mit mindestens 2 mm2 verbunden werden. Diese Klemme darf nicht in Reihe mit den Stromerdungsschienen benachbarter Motoren oder Antriebe geschaltet werden.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen Sie vor Beginn der physischen Panelmontage, der Verdrahtung oder der Batteriewartung alle externen AC-Stromquellen, die den Klemmenblock versorgen, vollständig. Stellen Sie sicher, dass die Restspannung in den Klemmenkreisen vollständig entladen ist, um gefährliche Stromschläge oder dauerhafte Schäden an den Logikplatinen zu verhindern.

1

Panelausschnitt vorbereiten: Überprüfen Sie, dass die Abmessungen der Panelöffnung exakt 383,5 mm (W) x 282,5 mm (H) betragen und die Oberfläche eben sowie frei von Graten oder verformten Kanten ist.

2

Paneldichtung prüfen: Vergewissern Sie sich, dass die wasserdichte Dichtung vollständig sitzt und korrekt in der Nut auf der Rückseite der Displayblende ausgerichtet ist, bevor Sie sie in das Panel drücken.

3

Befestigungswinkel sichern: Installieren Sie alle mitgelieferten Befestigungsklemmen in den seitlichen Schlitzen des Gehäuses und ziehen Sie die Schrauben mit einem Drehmoment von 0,36 bis 0,48 N-m an, um eine Verformung des Gehäuses zu verhindern.

4

AC-Klemmenblock anschließen: Verwenden Sie Crimpkabelschuhe (Größen RAV1.25-3 oder V2-S3.3) für die M3-Klemmschrauben und ziehen Sie sie exakt mit 0,5 bis 0,8 N-m an, um eine stabile Verbindung sicherzustellen.

FAQ

Kann die LED-Hintergrundbeleuchtung des GT1695M-XTBA ausgetauscht werden, wenn sie durchbrennt?

Nein, die interne LED-Hintergrundbeleuchtung ist in die Flüssigkristallbaugruppe integriert und kann vor Ort nicht ausgetauscht werden. Wenn die Hintergrundbeleuchtung ausfällt oder unter die akzeptable Helligkeit absinkt, muss das Anzeigemodul repariert oder ersetzt werden.

Welche Software wird zum Entwerfen von Projekten und Laden des Betriebssystems auf dieses Terminal verwendet?

Das Projektdesign und die Installation des Betriebssystems erfolgen mit dem Softwarepaket GT Designer3 von Mitsubishi Electric (Teil der IQ Works- oder MELSOFT-Suite) über eine USB-, serielle oder Ethernet-Verbindung.

Wie können historische Daten gesichert oder Projekte ohne Computer übertragen werden?

Sie können eine kompatible CompactFlash-Karte (CF) des Typs I in den Steckplatz an der Vorder- oder Seite einsetzen oder ein formatiertes FAT-USB-Laufwerk an die USB-Host-Schnittstelle (Typ A) anschließen, um Protokolle zu kopieren, Projektdaten zu übertragen oder Firmware-Updates durchzuführen.

Welche Batterie wird zur Erhaltung kritischer Daten benötigt, und wie lange hält sie?

Das Terminal verwendet eine GT15-BAT-Lithiumbatterie zur Sicherung der Echtzeituhr und der Protokolldaten. Unter normalen Betriebstemperaturen beträgt ihre ungefähre Lebensdauer 5 Jahre.
