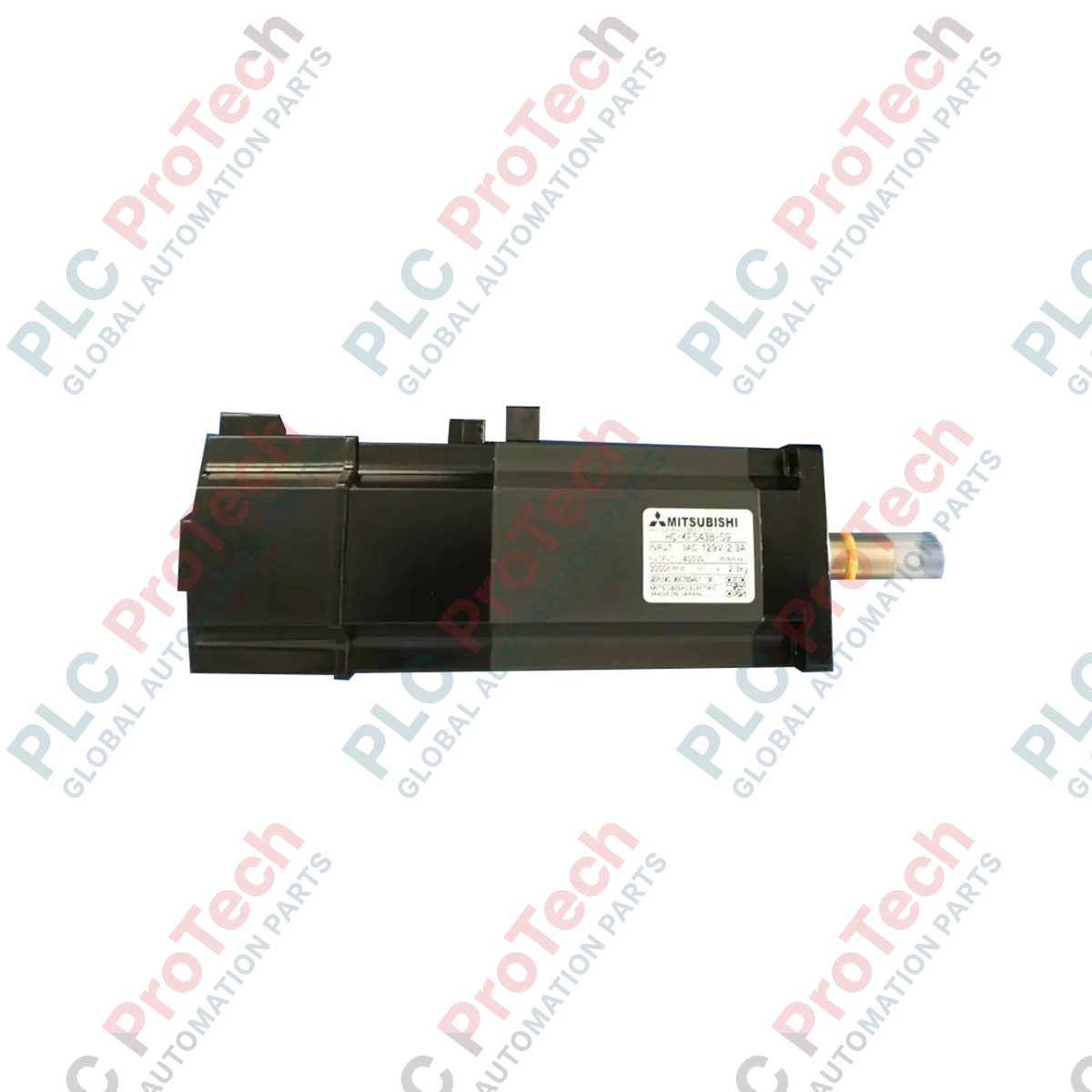

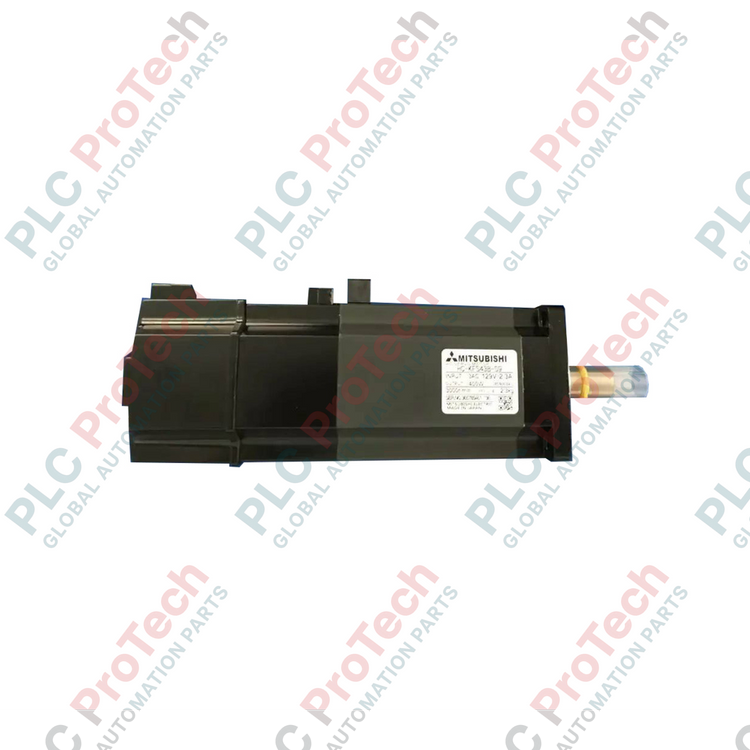

Mitsubishi Electric HC-KFS43B-S9 MELSERVO J2-Super AC-Servomotor

SKU HC-KFS43B-S9

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: HC-KFS43B-S9
Herkunftsland:Vereinigte Staaten
Produkttyp: AC-Servomotoren
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 250 mm × 250 mm × 6 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Optimiert für die dynamische Hochgeschwindigkeitspositionierung innerhalb der MELSERVO-J2-Super-Architektur ist der Mitsubishi Electric HC-KFS43B-S9 ein leistungsstarker AC-Servomotor mit geringer Trägheit. Ausgestattet mit einer integrierten elektromagnetischen 24-VDC-Sicherheits-Haltebremse und einem hochauflösenden Absolut-/Inkrementalgeber liefert dieser Motor eine präzise Positionsrückmeldung und zuverlässige Leistung bei anspruchsvollen Start-Stopp-Profilen. Die spezielle Bezeichnung -S9 weist auf eine spezielle Wellenanpassung oder kundenspezifische industrielle Ausführung hin und gewährleistet eine präzise Integration in kompatible mechanische Antriebsstränge.

Hauptmerkmale

Rotor mit geringer Trägheit: Ermöglicht hochfrequente Verzögerungs- und Beschleunigungszyklen, ohne die Tracking-Genauigkeit zu beeinträchtigen.
Hochauflösende Rückführung: Verwendet einen Absolut- und Inkrementalgeber mit Doppelfunktion, der 131.072 Impulse pro Umdrehung liefert und einen reibungslosen Betrieb bei niedrigen Drehzahlen ermöglicht.
Integrierte Sicherheitsbremse: Ausgestattet mit einer federbetätigten 24-VDC-Haltebremse, die vertikale Lasten oder Lasten mit hoher Trägheit bei abgeschalteter Stromversorgung sichert.
Gehäuse in Industriequalität: Ausgelegt für typische Bedingungen in Industrieumgebungen mit robusten elektrischen Anschlüssen und hochwertiger Wärmeableitung.

Anwendungen

Verpackungs- und Etikettiermaschinen: Mehrachsige Positionierung und schnell taktende Siegelstationen.
Vertikale Achsen: Z-Achsen-Positionierung, bei der während eines Not-Halt-Zustands eine mechanische Last gehalten werden muss.
Materialtransportsysteme: Automatisierte Sortierung und präzise Portaltransferachsen.
Halbleiterfertigung: Reibungslose, vibrationsarme Handhabungs- und Transporteinheiten für Wafer.

Technische Daten

Hersteller	Mitsubishi Electric
Modellnummer	HC-KFS43B-S9
Serienname	MELSERVO J2-Super
Nennleistung des Motors	400 W
Nenndrehzahl	3000 U/min
Maximale Drehzahl	4500 U/min
Bremsentyp	Elektromagnetische Sicherheitsbremse mit Federkraft
Nennspannung der Bremse	24 V DC
Leistungsaufnahme der Bremse	7,9 W
Verzögerungszeit der Bremsfreigabe	0,1 Sekunden
Wellenspiel bei verriegelter Bremse	0,12 bis 1,2 Grad
Betriebslebensdauer der Bremse	Bis zu 20.000 Schaltzyklen
Encoderauflösung	17 Bit (131.072 Impulse/Umdrehung)
Herkunftsland	Japan
Versandgewicht (berechnet)	5,0 kg

Anschlüsse und Schnittstellen

Anschlussport	Pin-Konfiguration / Zuordnung	Funktion
Stromversorgungs-Pin U	Phase U	Versorgungseingang der Motorwicklung
Stromversorgungs-Pin V	Phase V	Versorgungseingang der Motorwicklung
Stromversorgungs-Pin W	Phase W	Versorgungseingang der Motorwicklung
Masse-/PE-Pin	Grün/Gelb (E)	Anschluss des Schutzleiters
Bremsanschluss (B1, B2)	24 V DC / 0 V	Versorgung zur Freigabe der elektromagnetischen Haltebremse
Rückführungsstecker	Mehrpoliger Rundstecker für den Encoder	Hochauflösende serielle Daten und Stromversorgung zum Verstärker

Alternative Modelle und Kompatibilität

Der HC-KFS43B-S9 ist als spezieller Ersatz für Standardgeräte des Typs HC-KFS43B vorgesehen. Bei Standardgeräten können mechanische Anpassungen erforderlich sein, um sie an die spezifischen Wellen- oder Montagetoleranzen der Untervariante -S9 anzupassen. Dieser Motor ist elektrisch und programmtechnisch vollständig mit den Servoverstärkern MR-J2S-40A, MR-J2S-40B und MR-J2S-40CP kompatibel. Durch Verwendung der ursprünglichen Parameter des MR-J2S-Verstärkers wird das automatische Erkennen des Motorprofils ohne manuelle Phasenzuordnung gewährleistet.

Anwendungsfehler und technische Hinweise

Um einen schnellen thermischen Ausfall zu vermeiden, stellen Sie sicher, dass der Motor an einem stabilen Metallrahmen montiert ist (Mindestabmessungen entsprechend einer 250 mm × 250 mm × 6 mm starken Aluminiumplatte), der als Kühlkörper dient. Ein Dauerbetrieb bei hohen Drehzahlen in unbelüfteten Gehäusen kann die Innentemperatur der Motorwicklung über sichere Grenzwerte erhöhen. Verwenden Sie außerdem die integrierte 24-V-DC-Sicherheitsbremse nicht zum dynamischen Bremsen oder Anhalten von Lasten; sie ist ausschließlich als Haltebremse ausgelegt. Ihr Einsatz zum Anhalten rotierender Lasten führt zu schnellem Verschleiß der Reibbeläge und einem vorzeitigen Systemausfall.

Tipps zur Inbetriebnahme und Verdrahtung

Bei der Verbindung mit Antrieben der Serie MR-J2S ist eine externe Überspannungsschutzdiode parallel zu den Kontakten des Bremssteuerrelais zu schalten, um die durch die induktive Bremsspule erzeugten Hochspannungsspitzen zu unterdrücken. Verlegen Sie das Encoder-Feedbackkabel stets getrennt von den dreiphasigen Motorstromleitungen (Mindestabstand 30 cm), um hochfrequente EMV-Störungen zu reduzieren. Stellen Sie sicher, dass die Abschirmung des Encoderkabels nur auf der Seite des Servoverstärkergehäuses geerdet ist, um gefährliche Ausgleichsströme in Erdschleifen zu verhindern.

Installationsrichtlinien

WICHTIGER WARNHINWEIS:

Stellen Sie sicher, dass alle Hauptstromquellen, die den Servoverstärker speisen, vor der physischen Installation oder Wartung abgeschaltet und gegen Wiedereinschalten gesichert sind. Vergewissern Sie sich, dass sich die Gleichspannung des Zwischenkreises des Servoantriebs vollständig entladen hat (prüfen Sie den Status der Warn-LED), um die Gefahr eines schweren Stromschlags zu verhindern. Werden die Hauptleitungen nicht abgeschaltet, kann dies zu einer unerwarteten Motordrehung oder einer Hochspannungsentladung führen.

1

Mechanische Wellenausrichtung: Richten Sie die Motorwelle präzise auf die Eingangskupplung der Maschine aus. Vermeiden Sie axiale oder radiale Belastungen der Welle, die die zulässigen Grenzwerte überschreiten. Verwenden Sie zum Aufsetzen von Riemenscheiben oder Zahnrädern geeignete Abzieh- und Montagewerkzeuge statt eines Hammers.

2

Sichere Erdung: Verbinden Sie den grün-gelben Schutzleiter des Motorgehäuses direkt mit der Schutzerdungsklemme des Schaltschranks und stellen Sie einen niederohmigen Kontakt sicher, um elektrische Störungen zu minimieren.

3

Stromversorgungs- und Encoderanschlüsse: Stecken Sie Encoder- und Stromversorgungskabel sicher in die jeweils zugehörigen Verriegelungsstecker. Vergewissern Sie sich, dass Dichtungen und Abdichtungen korrekt sitzen, um den Schutz gegen das Eindringen von Staub und Feuchtigkeit zu gewährleisten.

4

Bremsenverriegelung: Ordnen Sie das Bremssignal des Servoantriebs einem externen 24-V-Gleichspannungsrelais zu. Schalten Sie den Bremsmagneten niemals direkt über standardmäßige digitale SPS-Ausgänge, ohne ein dafür vorgesehenes zwischengeschaltetes Leistungsrelais zu verwenden.

FAQ

Was bedeutet das Suffix -S9 bei HC-KFS43B-S9?

Das Suffix -S9 bezeichnet eine spezielle Modifikation des Herstellers und bezieht sich in der Regel auf eine kundenspezifische Wellenkonfiguration, ein bestimmtes Passfedernutenmaß oder eine Montageanpassung, die vom Standardmodell im Katalog abweicht.

Kann ich den HC-KFS43B-S9 mit Antrieben der Serien MR-J3 oder MR-J4 betreiben?

Dieses Modell wurde ursprünglich für die Serie MELSERVO-J2-Super entwickelt und ist vollständig mit MR-J2S-Antrieben kompatibel. Die Kompatibilität mit neueren Antrieben erfordert spezielle Übergangskarten oder eine Parameterübertragung. Konsultieren Sie vor einer Nachrüstung die technische Anleitung.

Funktioniert die elektromagnetische Haltebremse als Sicherheitshaltesystem?

Nein. Die Bremse ist ausschließlich zum Halten des Motors im Stillstand vorgesehen. Der Versuch, mit dieser Bremse eine Hochgeschwindigkeitsrotation dynamisch zu stoppen, beschädigt die internen Reibplatten.

Welche Stromversorgung wird für den Bremsanschluss empfohlen?

Die Bremse benötigt eine geregelte, überspannungsgeschützte 24-VDC-Stromversorgung, die für die dauerhafte Stromaufnahme von 7,9 W ausgelegt ist.
