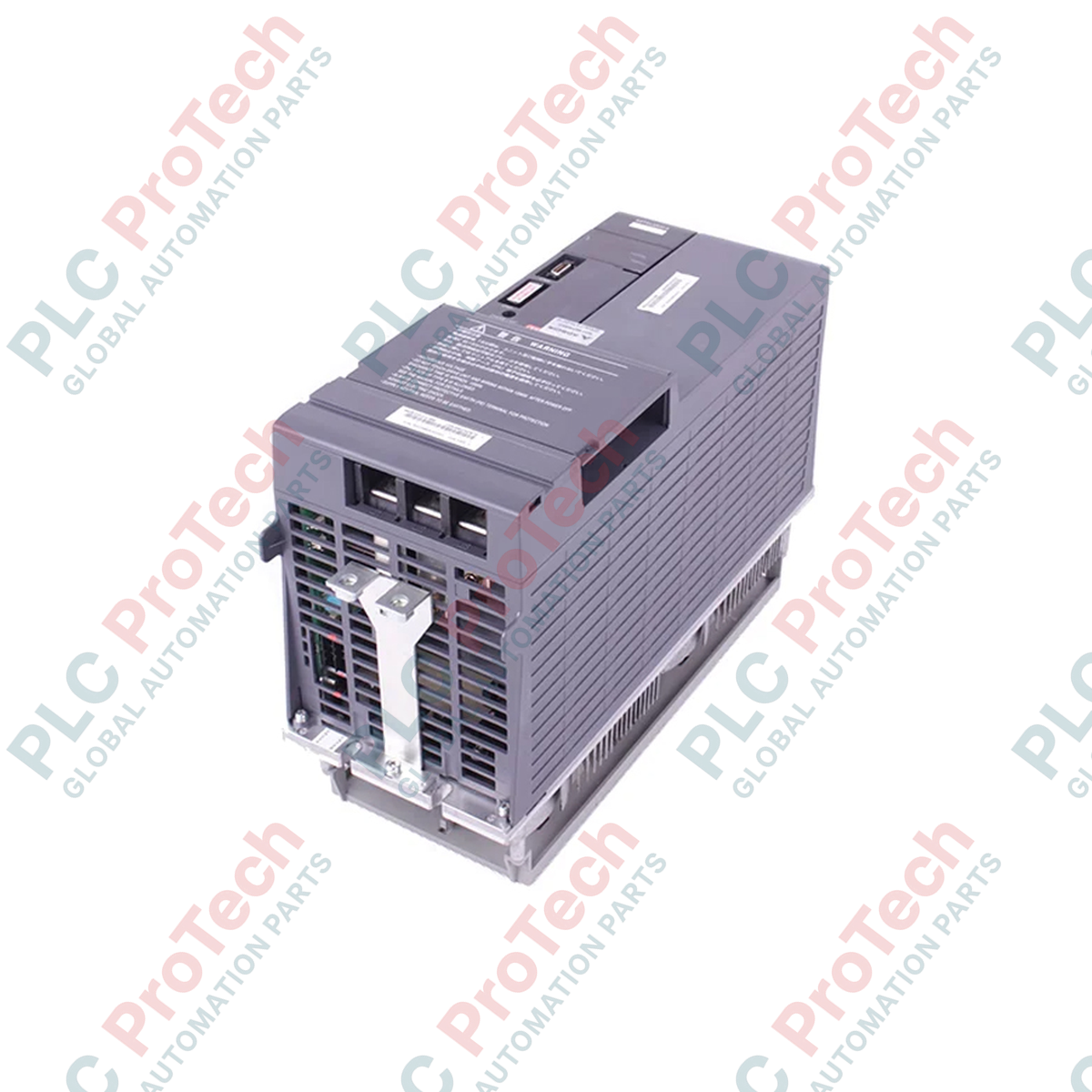

Mitsubishi Electric MDS-DH-CV-370 MDS-DH-Serie Stromversorgungseinheit

Beschreibung

Die Leistungsverteilung in anspruchsvollen mehrachsigen CNC-Werkzeugmaschinen wird direkt vom Mitsubishi Electric MDS-DH-CV-370 gesteuert, einem leistungsstarken Stromversorgungsgerät der MDS-DH-Serie. Dieses Wandlergerät ist für eine 400-V-AC-Klasse-Architektur ausgelegt und richtet die eingehende dreiphasige Netzspannung in eine stabile Gleichstrombusspannung gleich, um koordinierte Servoantriebe und Hochgeschwindigkeits-Spindelverstärker zu versorgen. Mit einer robusten Dauer-Nennleistung von 30,0 kW und einer transienten Spitzenleistung von 37,0 kW für 30 Minuten gewährleistet es eine zuverlässige Energieversorgung bei hoher dynamischer Belastung und schnellen Verzögerungszyklen.

Hauptmerkmale

• Optimiert für 400-V-Hochspannungsantriebstopologien zur Minimierung von Netzstrom und Leitungsquerschnitten.
• Dual ausgelegte Ausgangsleistungsstruktur für einen Dauerbetrieb mit 30 kW und kurzzeitige Überlastanforderungen von 37 kW.
• Schlankes Profil mit einer Baubreite von 150 mm zur Optimierung der räumlichen Dichte im Schaltschrank.
• Regenerative Leistungsfunktionen zur Rückspeisung der Bremsenergie in das Stromnetz bei Verwendung der angegebenen Netzkomponenten.
• Für die direkte Koordination mit dedizierten AC-Drosseln und Magnetschützen ausgelegt, um Oberschwingungsverzerrungen zu unterdrücken und Einschaltströme zu steuern.

Anwendungen

• Schwere CNC-Fräs- und Drehzentren, die eine synchronisierte Mehrachsen-Servokoordination erfordern.
• Hochgeschwindigkeits-Industriespindelantriebssysteme mit Bedarf an regenerativem Bremsen.
• Automatisierte Fertigungszellen für Fahrzeugantriebsstränge und Anlagen zur Metallbearbeitung.

Technische Daten

Anschlüsse und Schnittstellen

Alternative Modelle & Kompatibilität

Der MDS-DH-CV-370 ist ausschließlich für MDS-DH-Systeme der 400-V-Klasse ausgelegt und kann nicht mit MDS-D-CV-Systemen der 200-V-Klasse ausgetauscht werden. Er erfordert eine kompatible Firmware-Integration passend zum angeschlossenen Host-CNC-System, beispielsweise M700/M800 oder M70/M80-Steuerungen. Beim Austausch älterer Revisionen müssen die Parameter zur Abstimmung der Gesamtantriebslast überprüft werden, um sicherzustellen, dass die Summe der angeschlossenen Servo- und Spindelnennleistungen die Systemkapazität von 53 kVA nicht überschreitet.

Anwendungsfallen und technische Hinweise

Bei starken Verzögerungszyklen von Spindelmotoren mit hoher Trägheit nutzt das System die Netzrückspeisung, um Energie zurück in das Netz zu übertragen. Dafür ist die Installation der passenden DH-AL-37K-Wechselstromdrossel zwingend erforderlich. Wird diese Drossel weggelassen oder durch eine generische Alternative ersetzt, führt dies zu schweren Überspannungsfehlern (F1 ALM), zur Verschlechterung der internen Kondensatorbänke und möglicherweise zum thermischen Ausfall der Eingangsgleichrichterdioden.

Tipps für Inbetriebnahme und Verdrahtung

Stellen Sie sicher, dass die Steuerstromkabel räumlich getrennt vom Hochspannungs-Gleichstrombus (L+/L-) und den AC-Eingangsleitungen verlegt werden, um EMI-Störungen zu minimieren. Verbinden Sie den durchgeschleiften CNC-Kommunikationsbus mit hochwertigen geschirmten Kabeln und achten Sie auf einen ordnungsgemäßen Abschluss an beiden Enden. Überprüfen Sie, dass der Rückmeldekreis des MC (magnetischen Schützes) ordnungsgemäß in den Not-Halt-Kreis integriert ist, damit die AC-Versorgung im Falle eines internen Systemfehlers sicher unterbrochen wird.
